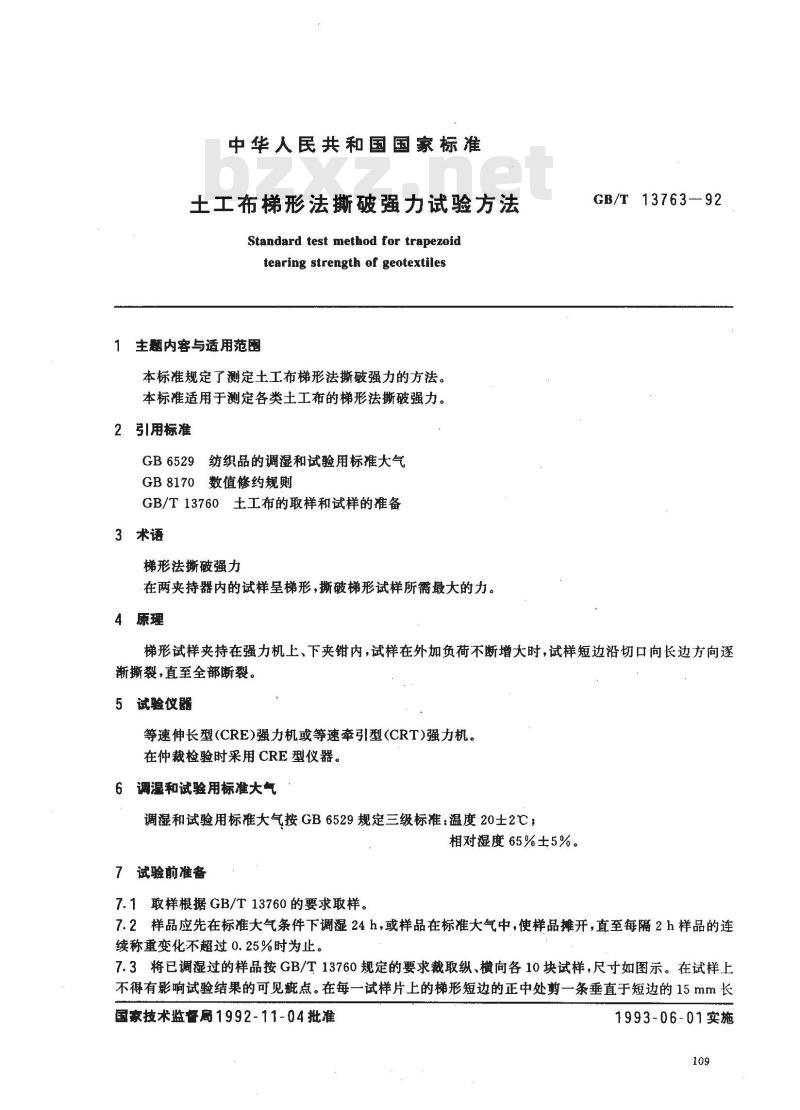

中华人民共和国国家标准
土工布梯形法撕破强力试验方法Standard test method for trapezoidtearing strength of geotextiles1主题内容与适用范围
本标准规定了测定土工布梯形法撕破强力的方法。本标准适用于测定各类土工布的梯形法撕破强力。2引用标准wwW.bzxz.Net
GB6529纺织品的调湿和试验用标准大气GB8170数值修约规则
GB/T13760土工布的取样和试样的准备3术语
梯形法撕破强力
在两夹持器内的试样呈梯形，撕破梯形试样所需最大的力。4原理
GB/T 13763-92
梯形试样夹持在强力机上、下夹钳内，试样在外加负荷不断增大时，试样短边沿切口向长边方向逐渐撕裂，直至全部断裂。
5试验仪器
等速伸长型(CRE)强力机或等速牵引型(CRT)强力机。在仲裁检验时采用 CRE 型仪器。6调湿和试验用标准大气
调湿和试验用标准大气按GB6529规定三级标准：温度20士2℃，相对湿度 65%士5% 。
7 试验前准备
7.1取样根据GB/T13760的要求取样。7.2样品应先在标准大气条件下调湿24h，或样品在标准大气中，使样品摊开，直至每隔2h样品的连续称重变化不超过0.25%时为止
7.3将已调湿过的样品按GB/T13760规定的要求裁取纵、横向各10块试样，尺寸如图示。在试样上不得有影响试验结果的可见疵点。在每一试样片上的梯形短边的正中处剪一条垂直于短边的15mm长国家技术监督局1992-11~04批准1993-06-01实施
的切口。
GB/T 13763--92

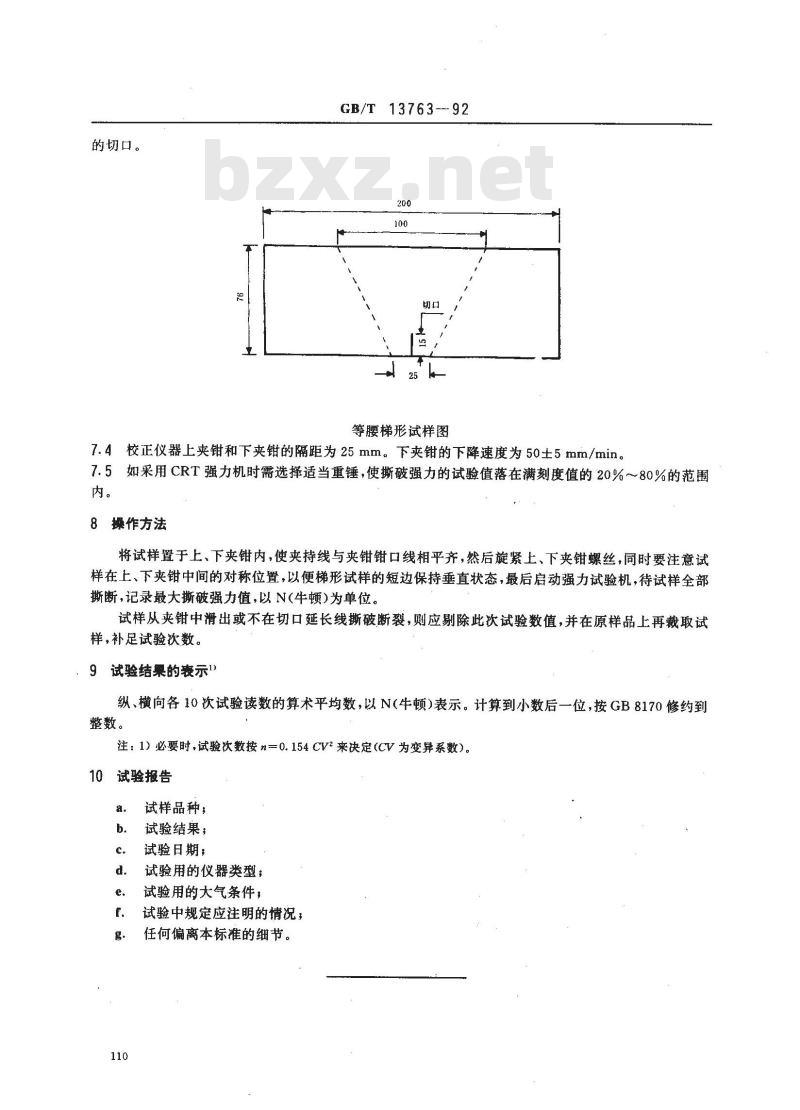

等腰梯形试样图
7.4校正仪器上夹钳和下夹钳的隔距为25mm。下夹钳的下降速度为50土5mm/min。7.5如采用CRT强力机时需选择适当重锤，使撕破强力的试验值落在满刻度值的20%～80%的范围内。
8操作方法
将试样置于上、下夹钳内，使夹持线与夹钳钳口线相平齐，然后旋紧上、下夹钳螺丝，同时要注意试样在上、下夹钳中间的对称位置，以便梯形试样的短边保持垂直状态，最后启动强力试验机，待试样全部撕断，记录最大撕破强力值，以N(牛顿)为单位。试样从夹钳中滑出或不在切口延长线撕破断裂，则应剔除此次试验数值，并在原样品上再裁取试样，补足试验次数。
试验结果的表示1)
纵、横向各10次试验读数的算术平均数，以N(牛顿）表示。计算到小数后一位，按GB8170修约到整数。
注：1）必要时，试验次数按n=0.154CV2来决定(CV为变异系数)。10试验报告
试样品种；
试验结果；
试验日期；
试验用的仪器类型；
试验用的大气条件，
试验中规定应注明的情况，
任何偏离本标准的细节。

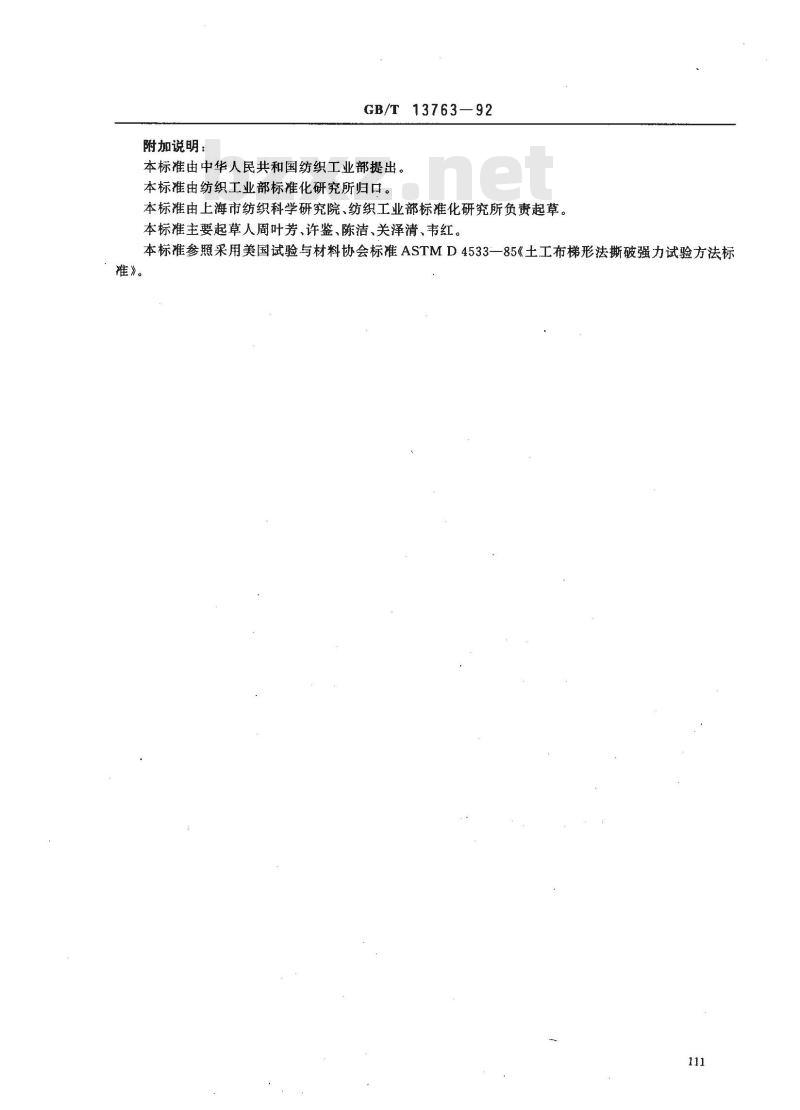

附加说明：
GB/T13763—92
本标准由中华人民共和国纺织工业部提出。本标准由纺织工业部标准化研究所归口。本标准由上海市纺织科学研究院、纺织工业部标准化研究所负责起草。本标准主要起草人周叶芳、许鉴、陈洁、关泽清、韦红。本标准参照采用美国试验与材料协会标准ASTMD4533一85《土工布梯形法撕破强力试验方法标准》。
