【国家标准(GB)】 钢窗建筑物理性能分级

工程建设标准全文信息系统

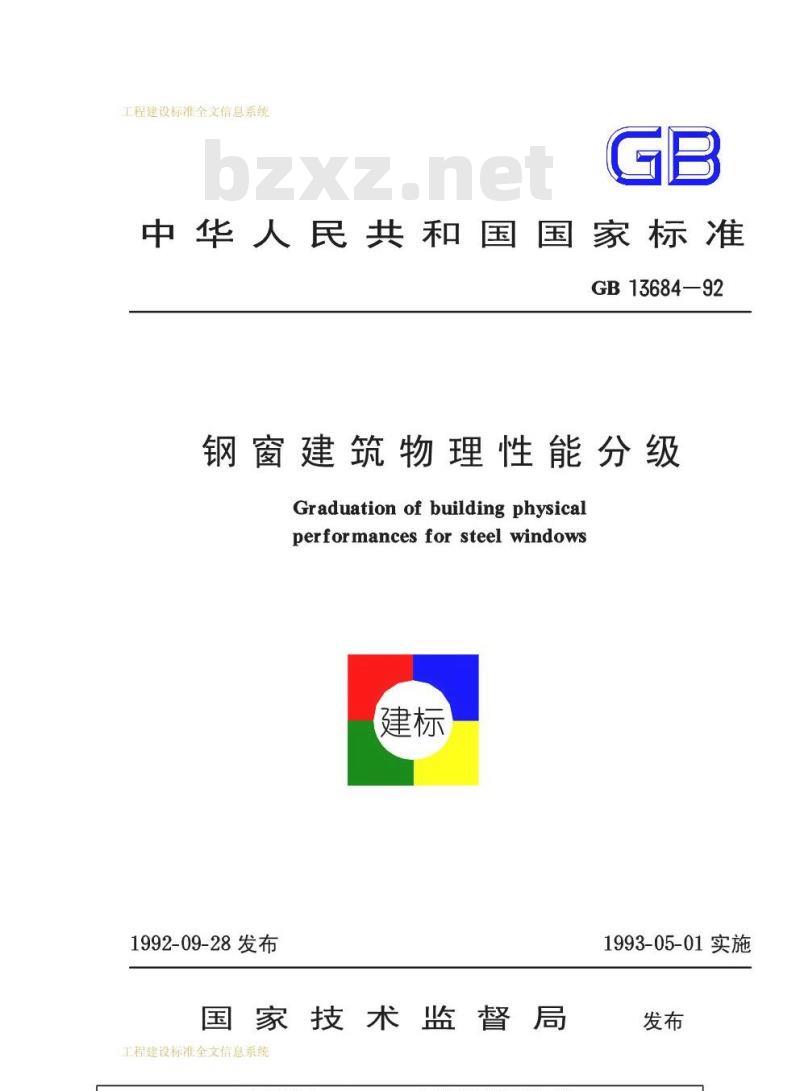

中华人民共和国国家标准
GB 13684—92
钢窗建筑物理性能分级
Graduation of building physicalperformances for steel windows建标
1992-09-28发布
国家技术监督局
工程建设标准全文信息系统
1993-05-01实施
工程建设标准全文信息系统

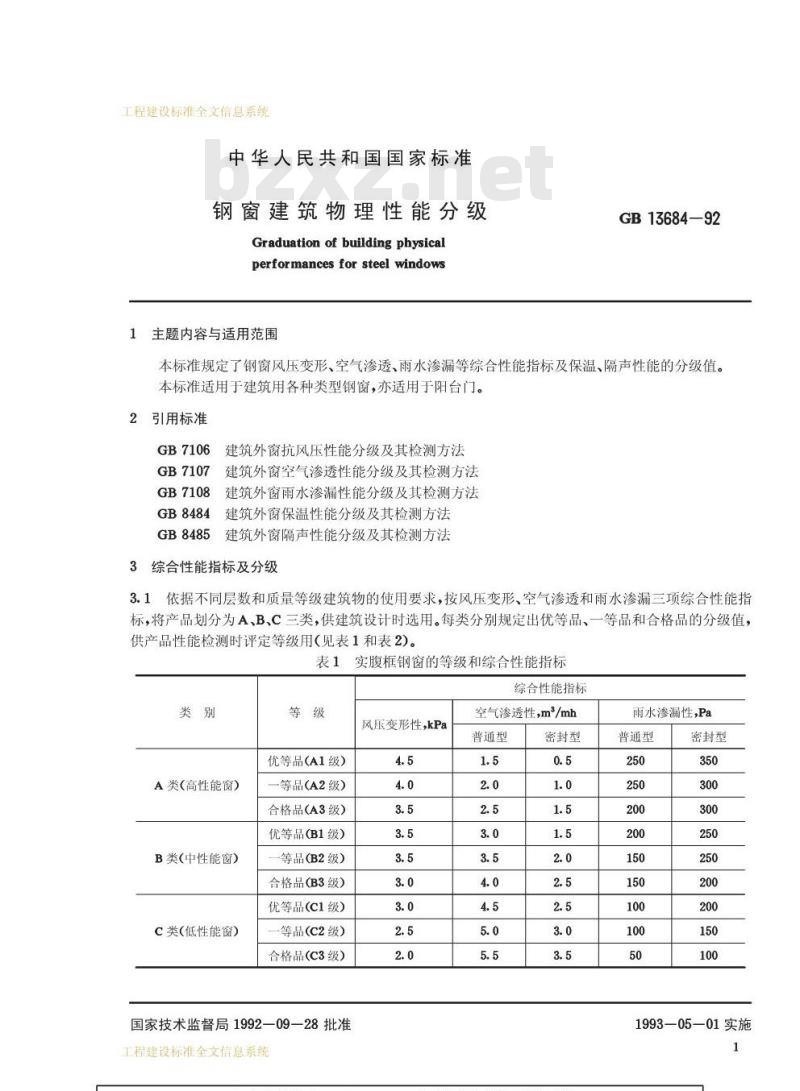

中华人民共和国国家标准
钢窗建筑物理性能分级
Graduation of building physicalperformances for steel windows主题内容与适用范围
GB13684—92
本标准规定了钢窗风压变形、空气渗透、雨水渗漏等综合性能指标及保温、隔声性能的分级值。本标准适用于建筑用各种类型钢窗，亦适用于阳台门。2
引用标准
GB7106
GB7107
GB7108
GB8484
GB8485
建筑外窗抗风压性能分级及其检测方法建筑外窗空气渗透性能分级及其检测方法建筑外窗雨水渗漏性能分级及其检测方法建筑外窗保温性能分级及其检测方法建筑外窗隔声性能分级及其检测方法3
综合性能指标及分级
3.1依据不同层数和质量等级建筑物的使用要求，按风压变形、空气渗透和雨水渗漏三项综合性能指标，将产品划分为A、B、C三类，供建筑设计时选用。每类分别规定出优等品、一等品和合格品的分级值，供产品性能检测时评定等级用（见表1和表2)。表1实腹框钢窗的等级和综合性能指标综合性能指标
A类(高性能窗）
B类（中性能窗）
C类（低性能窗）
优等品（A1级）
等品（A2级）
合格品（A3级）
优等品(B1级）
等品(B2级）
合格品(B3级）
优等品（C1级）
等品（C2级）
合格品（C3级）
国家技术监督局1992—09—28批准工程建设标准全文信息系统
风压变形性，kPa
空气渗透性，m/mh
普通型
密封型
雨水渗漏性，Pa
普通型
密封型
1993-05-01实施
工程建设标准全文信息系统
优等品(A1级）
A类（高性能窗）
B类（中性能窗）
C类（低性能窗）
等品（A2级）免费标准bzxz.net
合格品(A3级）
优等品(B1级）
等品(B2级）
合格品(B3级）
优等品（C1级）
等品（C2级）
合格品（C3级）
保温性能分级（见表3）
优等品
一等品
合格品
隔声性能分级（见表4)
优等品
一等品
合格品
检测方法
风压变形性能检测

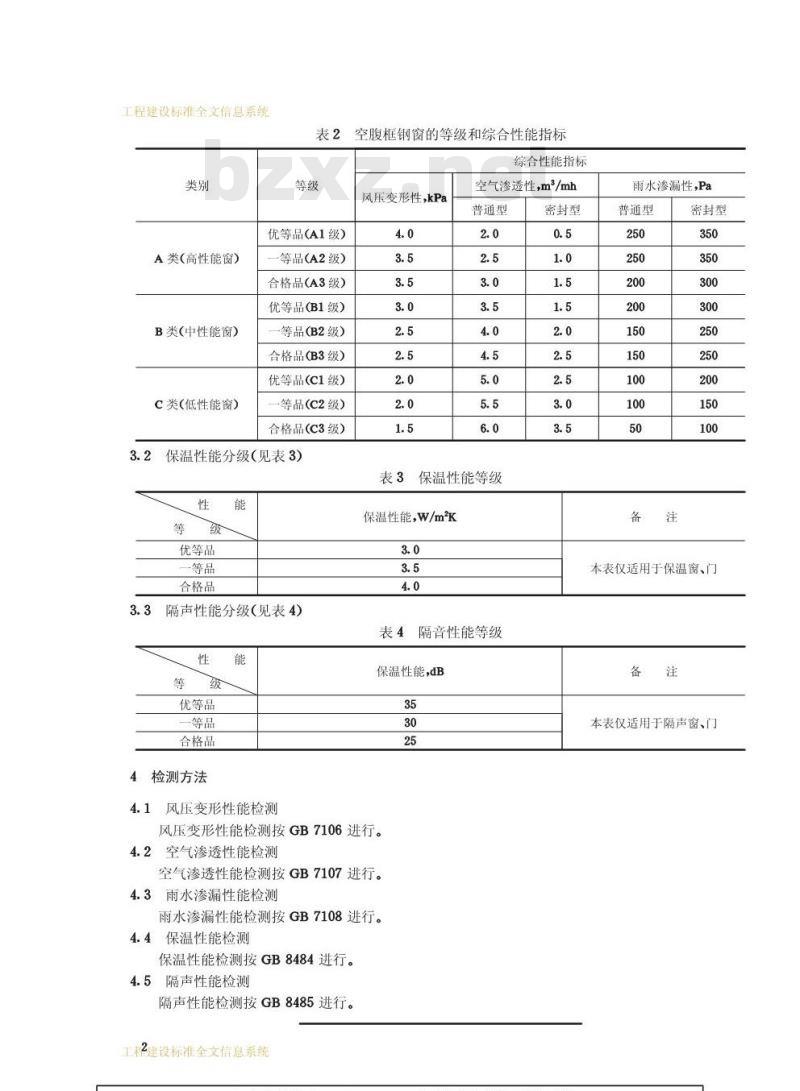

空腹框钢窗的等级和综合性能指标综合性能指标
风压变形性，kPa
空气渗透性，m/mh
普通型
保温性能等级
保温性能，W/m*K
表4隔音性能等级
保温性能，dB
风压变形性能检测按GB7106进行。空气渗透性能检测
空气渗透性能检测按GB7107进行。雨水渗漏性能检测
雨水渗漏性能检测按GB7108进行。4.4
保温性能检测
保温性能检测按GB8484进行。
隔声性能检测
隔声性能检测按GB8485进行。
工程建设标准全文信息系统
密封型
雨水渗漏性，Pa
普通型
密封型
本表仅适用于保温窗、门
本表仅适用于隔声窗、门
工程建设标准全文信息系统

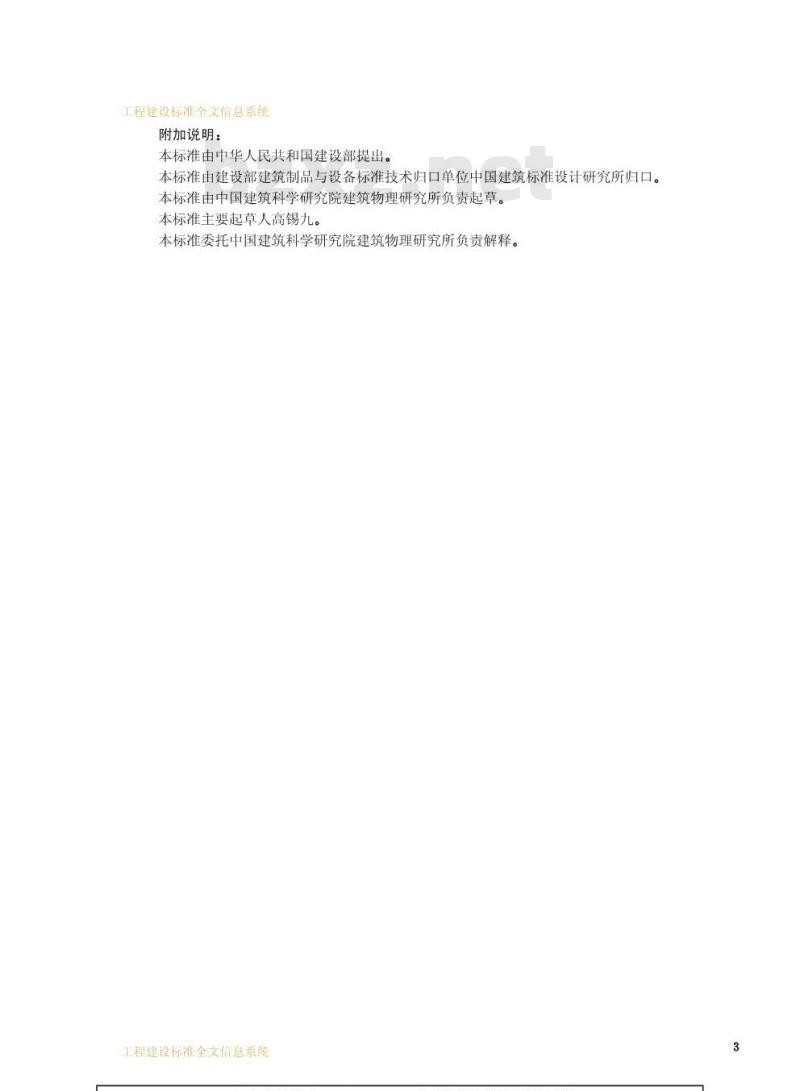

附加说明：
本标准由中华人民共和国建设部提出。本标准由建设部建筑制品与设备标准技术归口单位中国建筑标准设计研究所归口。本标准由中国建筑科学研究院建筑物理研究所负责起草。本标准主要起草人高锡九。
本标准委托中国建筑科学研究院建筑物理研究所负责解释。工程建设标准全文信息系统
