【国家标准(GB)】 矿用三牙轮钻头

中华人民共和国国家标准
矿用三牙轮钻
Blast hode tricone rock bits本标准参照采用国际标准ISO3395-—1975施转钻井设备1主量内容与适用范圈
GB/T 13343—92
牙轮钻美和刮刀钻头》。
本标准规定了矿用三牙轮钻头的产品分类、技术要求、试验方法与检验规则等。本标准适用于风冷轴承压气排渣矿用三牙轮钻头（以下简称钻头）。该钻头主要用于冶金、煤炭、化工、建材、矿山等工程中穿凿炮孔。2引用标准
GB2527矿山、油田钻头用硬质合金齿GB4775石油钻杆接头
3术语
3.1风冷轴承压气排渣钻头
用压缩空气冷却轴承并将炮孔内的岩排出炮孔外的钻头。3.2整体式钻头
由三个组装有牙轮的牙爪直接焊接在一起的钻头，3.3分体式钻头
由三个组装有牙轮的牙瓜焊接在螺纹接头体上面的钻头。3.4倒角直径
钻头螺纹接头体台肩的直径（见图1中d)。国家技术监督1992-01-07批准
1992-10-01实施
4产品分类
GB/T13343—92

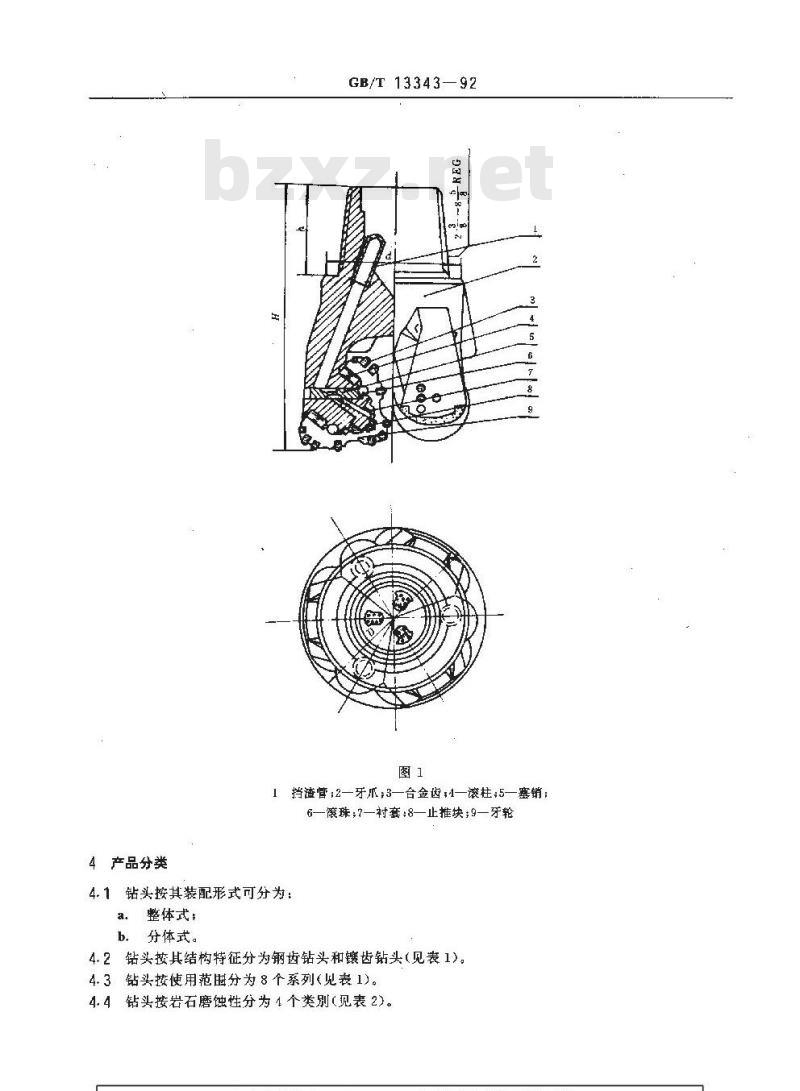

1 挡渣管;2—牙爪;3—合金齿;1—滚柱;5—塞销;6—褒珠;7—衬套;8—止推块;9—牙轮4.1钻头按其装配形式可分为：
a．整体式：
b。分体式。
4.2钻头按其结构特征分为钢齿钻头和镶齿钻头（见表1。4.3钻头按使用范册分为8个系列(见表1)。4.4钻头按岩石磨蚀性分为4个类别（见表2）。名
钢齿钻头
镶齿钻头
钻头类别号
岩石的磨蚀性
系列号
4.5型导与基本参数
4.5.1型号说明
GB/T13343—92
岩石菁氏霾度系数」
每厘米钻头直径上推荐轴压，N
1 960--3 920
1960~4 900
2 940~6 870
3430~7850
3920~8 340
4 9008 830
5 880-11 770
6 870~14 710
钻头直径，mn；
钻头类别号：
钻头系列号：
钢齿钻头G：
镶齿钻头,X；
矿用三牙轮钻头
推荐转速，r/mir
90~120
90 ~120
90~-120
80~-120
60~100
50--80
4.5.2钻头的基本参数应符合表3的规定。接头螺纹按GB4775表3中REG螺纹代号。表3
钻头直径D
直径公差
螺纹规格
倒角直径 t ± 0. 4
螺纹接头休高度
钻头直径D
5技术要求
直径公差
GB/T13343..92
续表3
螺纹规格
·鲁REG
例角直径 d — 0. 4
187~262
215300
242.5~350
5.1钻头应符合本标准的要求，并按照经规定程序批准的图样及技术文件制造。5.2钻头的喷嘴推荐采用装配式。5.3当钻头钻进涌水炮孔时，钻头应设置防止泥浆进人轴承的装暨。5.4牙轮、牙孤采用合金钢制造。5.4.1镶齿牙轮钻头的牙轮材质的机械性能和有害杂质含量应符合下列要求：a
抗拉强度≥882MPa；
冲击韧性≥88.2J/cm2，
有害杂质含量S<0.04%，P<0.04%，Cu<0.35%。mm
螺纹接头体商度h
钻头的牙瓜和钢齿钻头牙轮的材质的机械性能和有害杂质含量应符合下列要求：a.
抗拉强度≥784MPa；
b.冲击韧性78.4J/cm
有害杂质含量S<0.04%,P<0.04%。5. 5牙轮、牙瓜毛坏推荐采用模锻件。5.6分体式钻头的螺纹接头体果用优质碳素钢或铸钢件。铸钢件不应有裂纹，表面清理后应光洁、半整，不应有缩孔、粘砂、夹渣等影响产品强度和外观的缺陷。5.7牙轮钻头采用的硬质合金齿应符衍合GR2527的规定。5.8钻头的带台肩的螺纹连接需要进行抗粘结（抗胶合)处理。5.9钻头的焊缝不允许有裂纹、气孔、夹渣和咬边等缺陷。5.10装配前所有零件必须经检验合格，并清洗干后才能进行装配。5.11钻头装配后，各牙轮转动时不允许整卡现象，牙轮之间不得互碰。5.12钻头爪背与连接螺纹中心线的同轴度公差应符合表4的规定。5.13每个牙轮对钻头螺纹接头台肩端面的高度公差应符合表5的规定。旁轮钻头算径
穿胀背与连孩螺纹中
心线的同轴度公差
牙轮钻头直径
高度公塑
6试验方法
95~126
B/F13343—92
150~270
150~~270
6.1试验台负橘试验的运转时间不少于4h。280-445bzxz.net
280~445
。钻凿厚度不小于50mm的A3钢板，用清水或压缩空气冷却牙轮钻头；机轴压和钻头转速分别按表1规定的最大轴压和转速选取。钻头经以上试验后，每只钻头的轮壁、焊缝、钻头体均无裂纹，轴承均未卡死即合格。mm
445~660
445~60
62钻头现场使用筹命的考核，应与生产的相同直径钻头在相同的岩层、同一钻机、由技术水平相当的操作人员操作下进行对比试验，其平均穿孔速度和钻头寿命不低于生产钻头，其平均单位穿孔成本不高于生产帖头即合格。
7检验规剩
7.1所有钻头需经检验合格才能出厂，出厂时均应附有产品合格证。7.2对钻头进行下列项目检查：
主要零件（牙爪、牙轮、轴承等）碰力操伤，不应有裂纹；牙轮钻头直径：
牙轮转动情况；
连接螺纹：
牙瓜背与连楼螺纹中心线同轴度公差，在三个牙背最高处的相同部位测量，爆缝外观质量检查，
合金柱齿外观检查。
7.3有下列情况之一时，应抽取不少于3只钻头在试验台上进行负荷试验或现场使用寿命试验：a.
新规格或新研制的产品；
成批生产的产品，当牙瓜毛坏外形和尺寸有明显改变时；h.
材料（包括焊接材料）及热处理工艺有重大改变时。c
8标患、包装、运输、贮存
8.1每只钻头在螺纹接头的非工作端面打印下列标记：&钻头型号：
b。制造日期和编号;
c．制造厂名或商标。
8.2连接螺纹及喷嘴座孔内需涂防锈脂，并加以保护8.3钻头除连接螺纹外，其余表面应涂保护漆，保护漆的颜色按表6规定。名称
钻系列代号
保护漆颜色
GB/T13343-92
钢齿钻头
钻头包装箱的规格应符合集装箱运输的要求。er
8.5包装箱的标志应符合有关标准的规定。8.6 钻头应在干燥和通风条件下运输与贮存,严禁雨淋、日晒和高温严萝
附加说明：
本标准由中国有色金属工业总公司提出。本标准由中国有色金属工业总公司机械产品质量监督检测中心归口。本标准由长沙矿山研究院、武汉冶金设备制造公司起草。本标准主要起草人丁振垫、姚超扬。镶齿钻头
