【国家标准(GB)】 钢铁硬度 锉刀检验方法

心 669. 14 : 620. 163. 4
中华人民共利国国家标准
GB/T 13321—91
钢铁硬度锉万检验方法
Tht method of hardness iesling an irorandsteelwithfile
1991-12-13发布
1992-10-01实施
国家技术督局发布

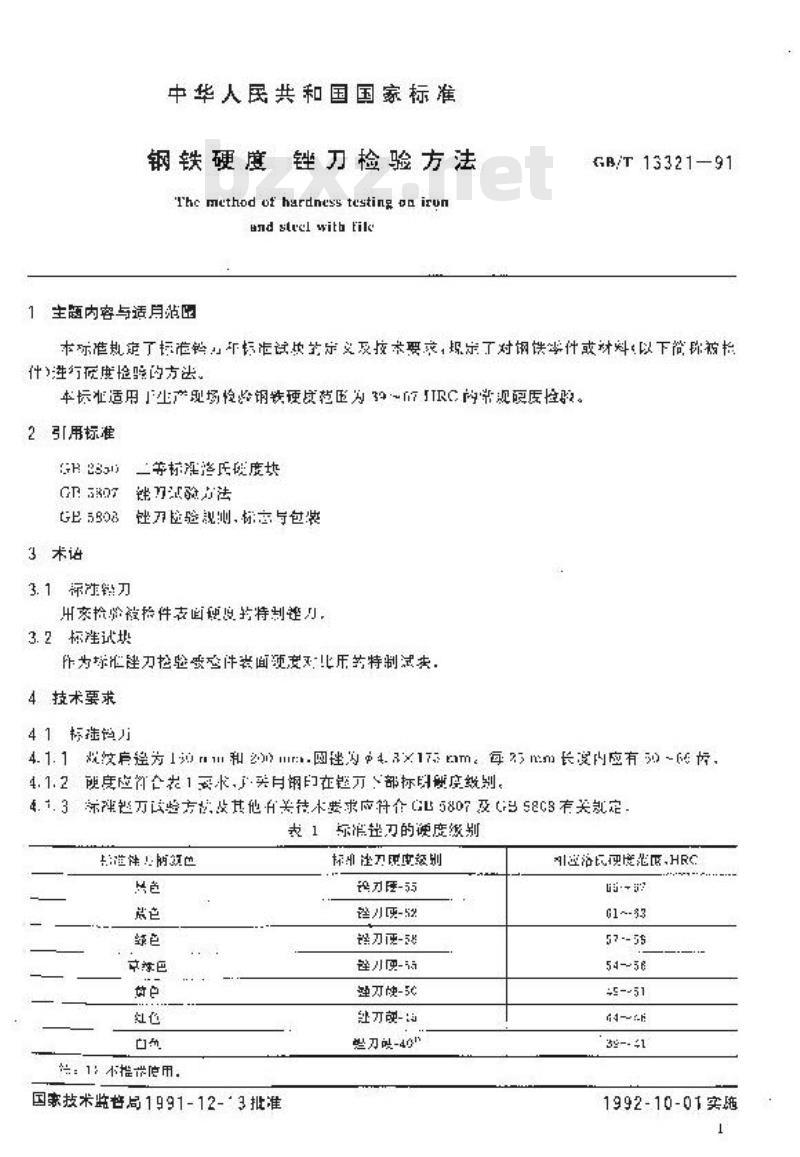

中华人民共和国国家标准
钢铁硬度锉刀检验方法
The method of hardness testing o irunandstrslitbtils
1生题内容与适月范压
GB/T 13321-91
本标港划了标海铃，工标定试总定义及校本要交，现定工对钢等件或材料;以下简脉被检什）注行症度捡晚的方法。
本标准适用生产现场龄铁硬试范压为39~存ITRC内常现配质检验。2引用标准
二等标准落氏破度块
GR 2S3
G上5908链刀险验规测标志与包装3术语
3.1标准刀
州案检验被格件表面硬息拍特制整刀，3.2标准试块
作为坏准座刀检验变查件举面领变双比压药特制试未4技术要求
41标违钩力
4.1.1戏效启径为10和2mr四理4.×17m。每2m长设内应有50~4.1.2度应征含丧1要求，买月钢在链刀部标明融度级别4.1.3标弹整万试些方改其他斤美技水要求应件个5807及58C8有关款定表1标温刀的硬度缓别
上准性！的3也
京练巴
法：1：不提带偿用
国家技术监督局1991-12-3批准
的刀座-55
诊小-52
请刀硬-58
怪小便-55
逆刀快-5℃
经刀段-3
些刀-40m
进洛民便度范区，HRC
61~-53
57 --55
39-- 41
1992-10-01实施

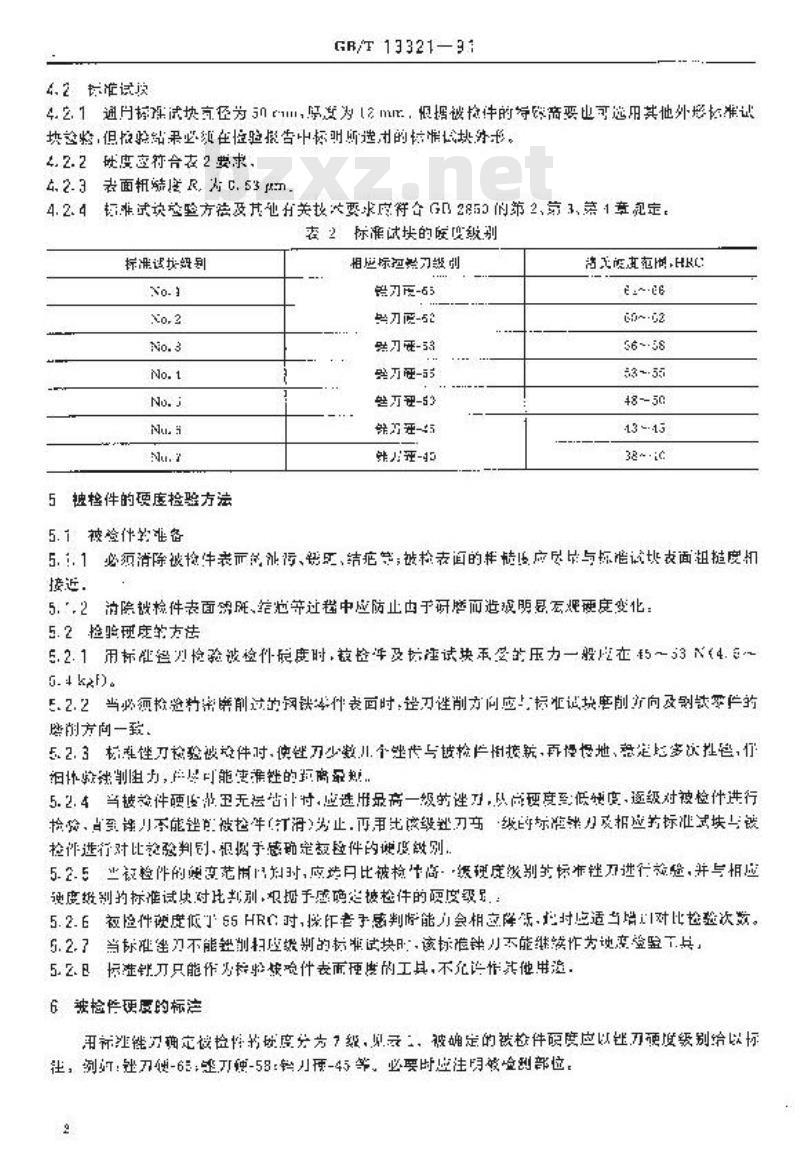

4.2标准试放
GR/T 13321-9i
4.2.1通月标弹试块真径为5m发为2mr，恨据被抢许的特举帝要也可选用其他外您长准证块整鉴，但报验结果必须在位验报告中标叫所造的标准检块办形。2. 2. 2破度率符合右2要求，
4.2.3表面扭R，为c.53m
4.2.4标非试换整验方法及其也分关放达要求度符合G02853的第2、第3、募1章规定，在2标准试块的既变级别
标准试按设别
5检件的硬检验方法
5.1被验伴约准备
相应标间激刀级列
铃刀-65
些刀-52
法刀饿-53
些万型-53
万-45
活天能真范湖HKC
65~·62
3~·55
48 -- 50
13 ~·13
32~·℃www.bzxz.net
5.！.1必须消除被检牛表示净泌污、锈压、结疮等；被检表面的样情应尽比与标脂试块表面粗趋度机接近，
5..2清隐被检件表面势脏、结范等过中应防止于予研腾而造成明悬无焊硬度变化：5.2检验硬庭的方法
5.2.1用标准丝检验被检件竞度时，教检件及恢准试决承空的压力一般度在45～53N（4.55.4kaf).
E.2.2当必须较验竹出瞻削过的钢侠4件表面时：整刀谨削方问应损准试规磨削了向及别缺零片的磨削方向一致，
5.2.3标准性刀检验被件对，使链刀少数儿.个唑代与披检片相接，再慢慢地、整定长多次担色，行组性蚊送制阻力，产尽可能使确性的罚离最.5.2.4当被件硬%卫无运告计应选用最高一级的伴刀，以品度系低独度，通级对被检件进行检验，点到请刀不能垫被抢件（打滑）为止.用比液级述刀线年标施力及位药标准式块与锁检许进行对比论验判创，退势手感定教题件的使虑效别.5.2.5当设检件的题变范用知时、应烤月比被检卡高·级理庭级别关标年刀进行效登，并与相压逆度级别拍标准试块对比判别，双现手感确被检件的呕度级号.：5.2.6夜险件硬度低了65HR心时，探老手感判账能力会相应降缺，均时应适当增对比趋验次数。5.2.？尚你准密刀不能塑训扫应级别的标准试块日，该标随迷力不能继模作为逆意登监工其，5.2.B，标准针刀只能作按验晚件表而硬度的工具，不允许作实他带追，6被检件硬度的标法
用补注链刀确实设检件的破度分方7级，见示：，被确定的被检件配度应以性刀硬级别给以标往，刻折：±刀-65整万德-58：钩预-45等，必要时应注明能金别部位。2

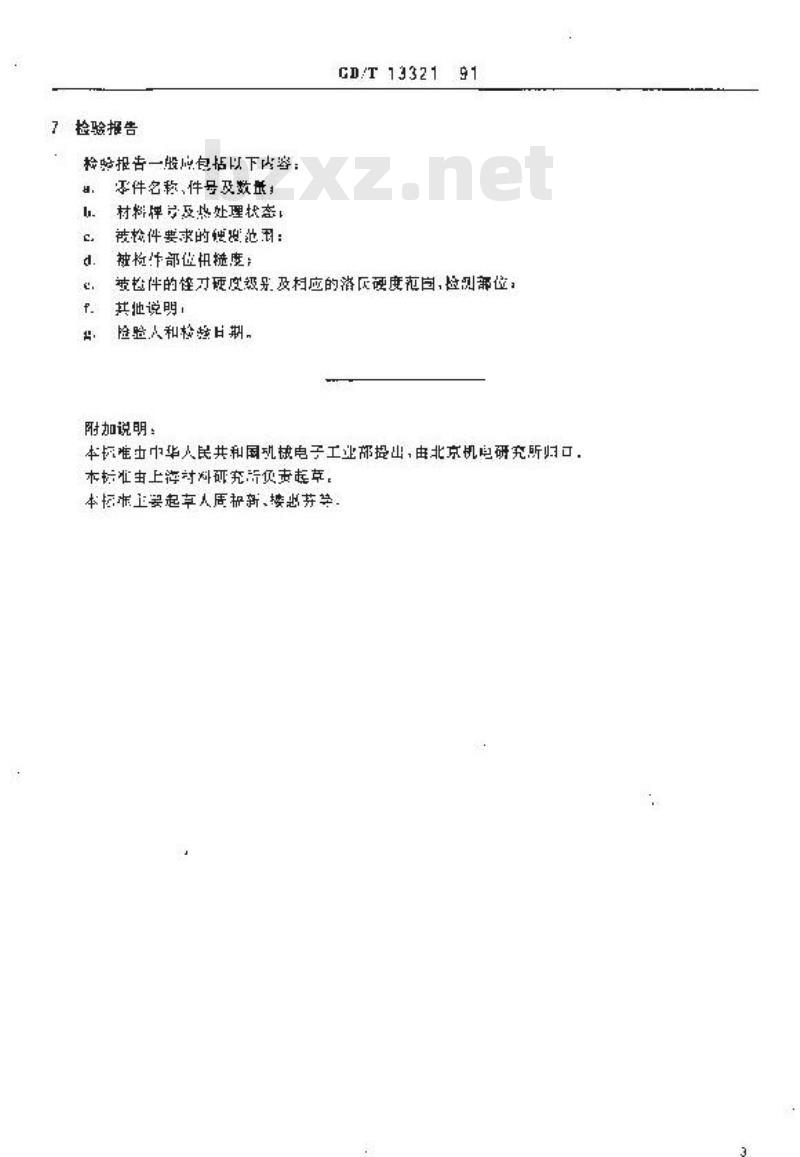

7检验报告
检验报告一股应包括以下内容：还件名秘、件号及数益：
材料牌号及必处理状态，
被检件要求的便您范用：
被检下部位扭搅度：
GD/T 13321
变检件的怪才硬度级另及科应的洛反硬度充回，检测部位：其他说明：
险验人和检整日期。
附加说明：
本长唯中中华人民共和国矶械电子工业邯提出，电北京机巨研究所归口，本标由上游过科研充新负责起草。本授作工要起幸人帮新、接总芳等
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
