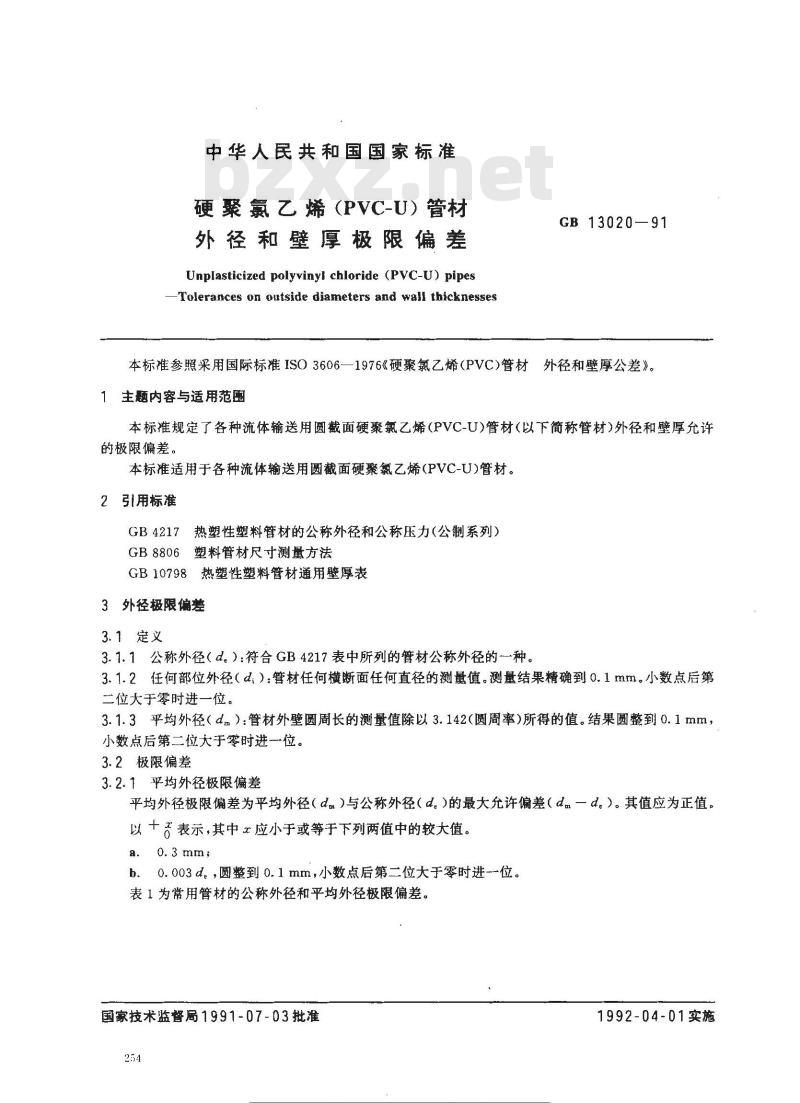

中华人民共和国国家标准
硬聚氯乙烯（PVC-U）管材
外径和壁厚极限偏差
Unplasticized polyvinyl chloride (PVC-U) pipesTolerances on outside diameters and wall thicknessesGB 13020—91
本标准参照采用国际标准ISO3606—1976《硬聚氯乙烯(PVC)管材外径和壁厚公差》。1主题内容与适用范围
本标准规定了各种流体输送用圆截面硬聚氯乙烯（PVC-U)管材（以下简称管材）外径和壁厚允许的极限偏差。
本标准适用于各种流体输送用圆截面硬聚氮乙烯(PVC-U)管材。2引用标准
GB4217热塑性塑料管材的公称外径和公称压力（公制系列）GB8806塑料管材尺寸测量方法
GB10798热塑性塑料管材通用壁厚表3外径极限偏差
3.1定义
3.1.1公称外径（d。）：符合GB4217表中所列的管材公称外径的一种。3.1.2任何部位外径（d.）：管材任何横断面任何直径的测量值。测量结果精确到0.1mm。小数点后第二位大于零时进一位。
3.1.3平均外径（dm）：管材外壁圆周长的测量值除以3.142(圆周率)所得的值。结果圆整到0.1mm，小数点后第二位大于零时进一位。3.2极限偏差
3.2.1乎均外径极限偏差
平均外径极限偏差为平均外径（d）与公称外径（d。)的最大允许偏差（d一d。）。其值应为正值。以十舌表示，其中应小于或等于下列两值中的较大值。a.
b．0.003d。，圆整到0.1mm，小数点后第二位大于零时进-位。表1为常用管材的公称外径和平均外径极限偏差。国家技术监督局1991-07-03批准254
标注行业免费卖
1992-04-01实施

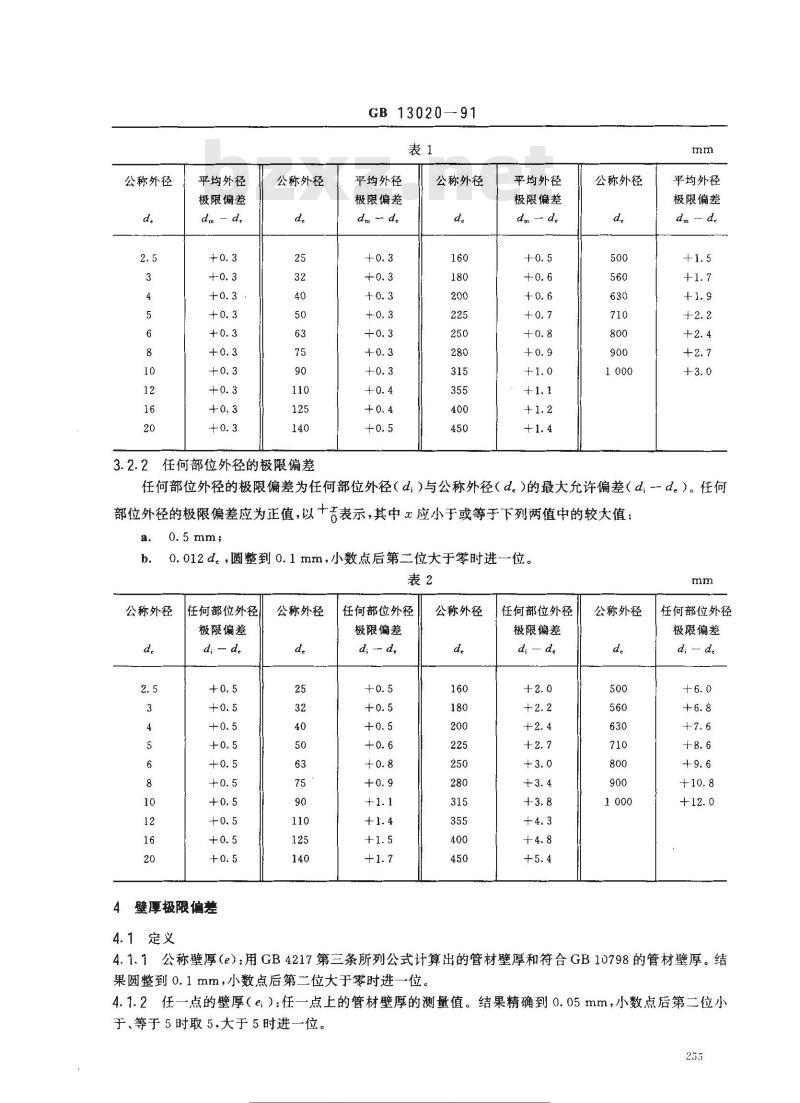

公称外径
平均外径
极限偏差
公称外径
3.2.2任何部位外径的极限偏差
GB 13020-91
平均外径
极限偏差
公称外径
平均外径
极限偏差
d d。
公称外径
平均外径
极限偏差
任何部位外径的极限偏差为任何部位外径（d;）与公称外径（d。)的最大允许偏差（d;-d。）。任何部位外径的极限偏差应为正值，以十a.0.5mm;
表示，其中应小于或等于下列两值中的较大值：b．0.012d。，圆整到0.1mm，小数点后第二位大于零时进一位。表2
公称外径www.bzxz.net
任何部位外径
极限偏差
4壁厚极限偏差
4.1定义
公称外径
任何部位外径
极限偏差
d - d。
公称外径
任何部位外径
极限偏差
d - d。
公称外径
任何部位外径
极限偏差
4.1.1公称壁厚（e）：用GB4217第三条所列公式计算出的管材壁厚和符合GB10798的管材壁厚。结果圆整到0.1mm，小数点后第二位大于零时进一位。4.1.2任-一点的壁厚（e:）：任一点上的管材壁厚的测量值。结果精确到0.05mm，小数点后第二位小于、等于5时取5,大于5时进一位。255
标注授瘦网
各类标注行业资料免费下载

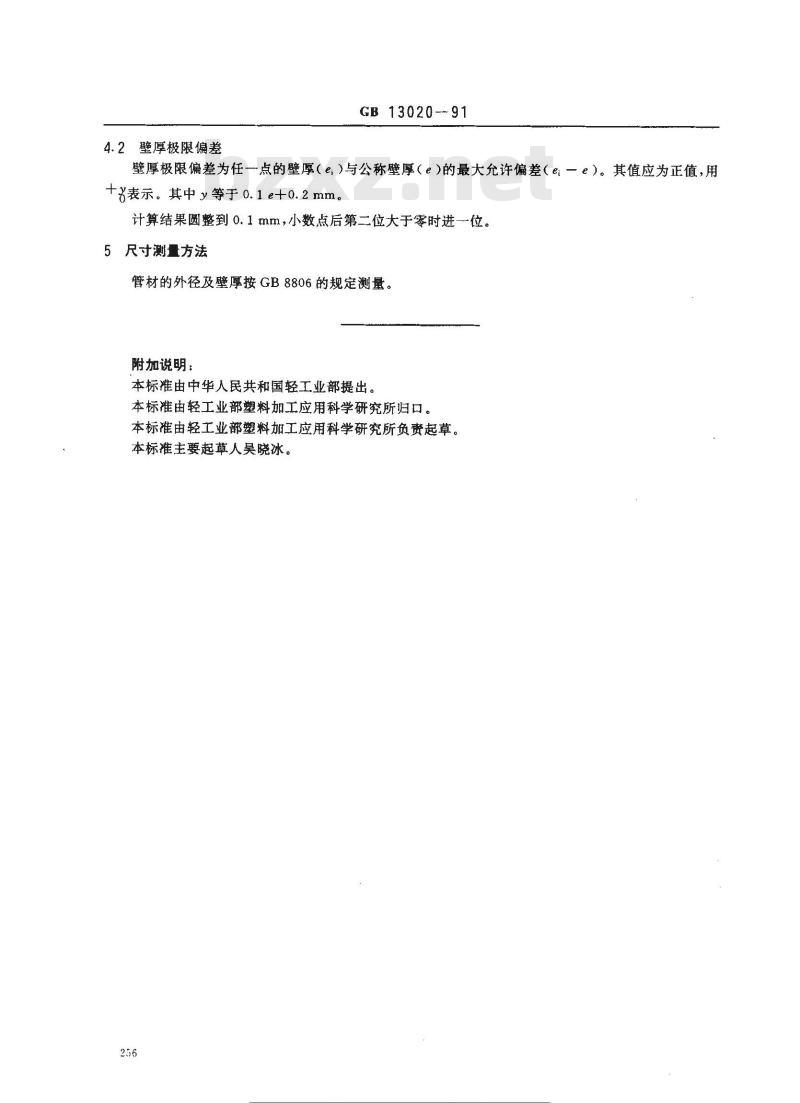

4.2壁厚极限偏差
