【国家标准(GB)】 无机地面材料耐磨性试验方法

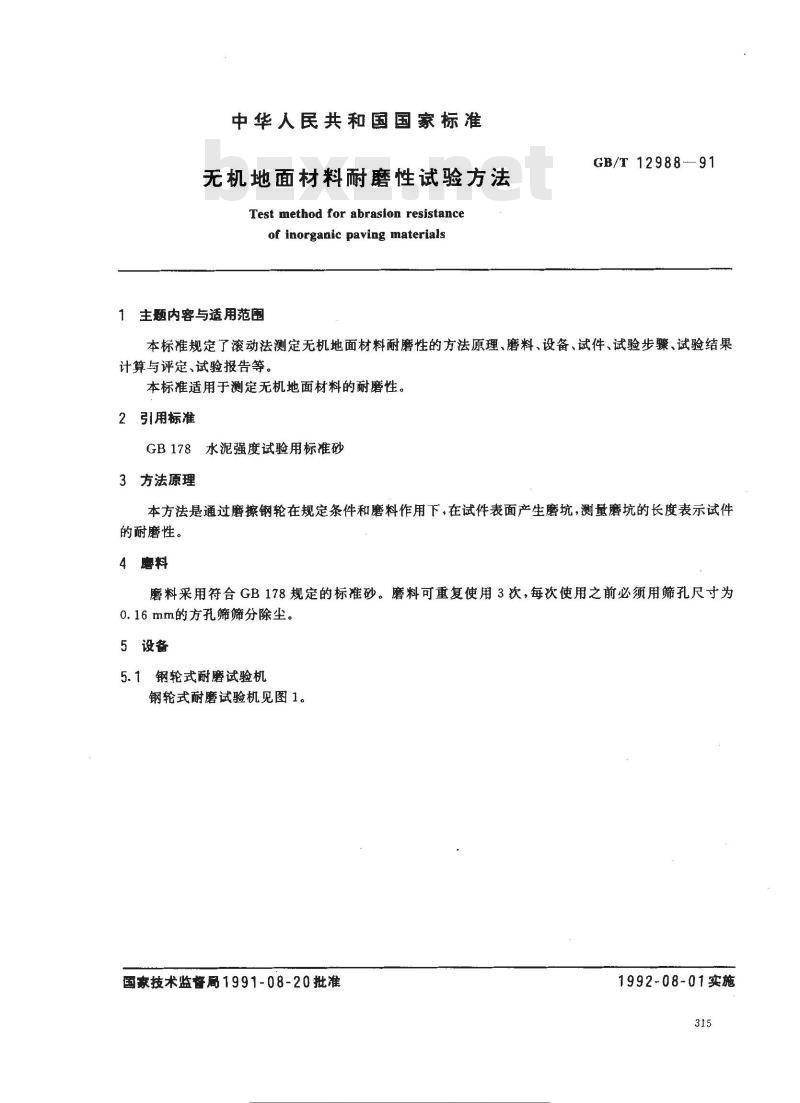

中华人民共和国国家标准
无机地面材料耐磨性试验方法
Test method for abrasion resistanceof inorganic paving materials1 主题内容与适用范围
GB/T 12988-91
本标准规定了滚动法测定无机地面材料耐磨性的方法原理、磨料、设备、试件、试验步骤、试验结果计算与评定、试验报告等。
本标准适用于测定无机地面材料的耐磨性。2引用标准
GB 178水泥强度试验用标准砂
3方法原理
本方法是通过磨擦钢轮在规定条件和磨料作用下，在试件表面产生磨坑，测量磨坑的长度表示试件的耐磨性。
4磨料
磨料采用符合GB178规定的标准砂。磨料可重复使用3次，每次使用之前必须用筛孔尺寸为0.16mm的方孔筛筛分除尘。
5设备
5.1钢轮式耐磨试验机
钢轮式耐磨试验机见图1。
国象技术监督局1991-08-20批准标注授授冈
各光标注行业资料科免费下载
1992-08-01实施

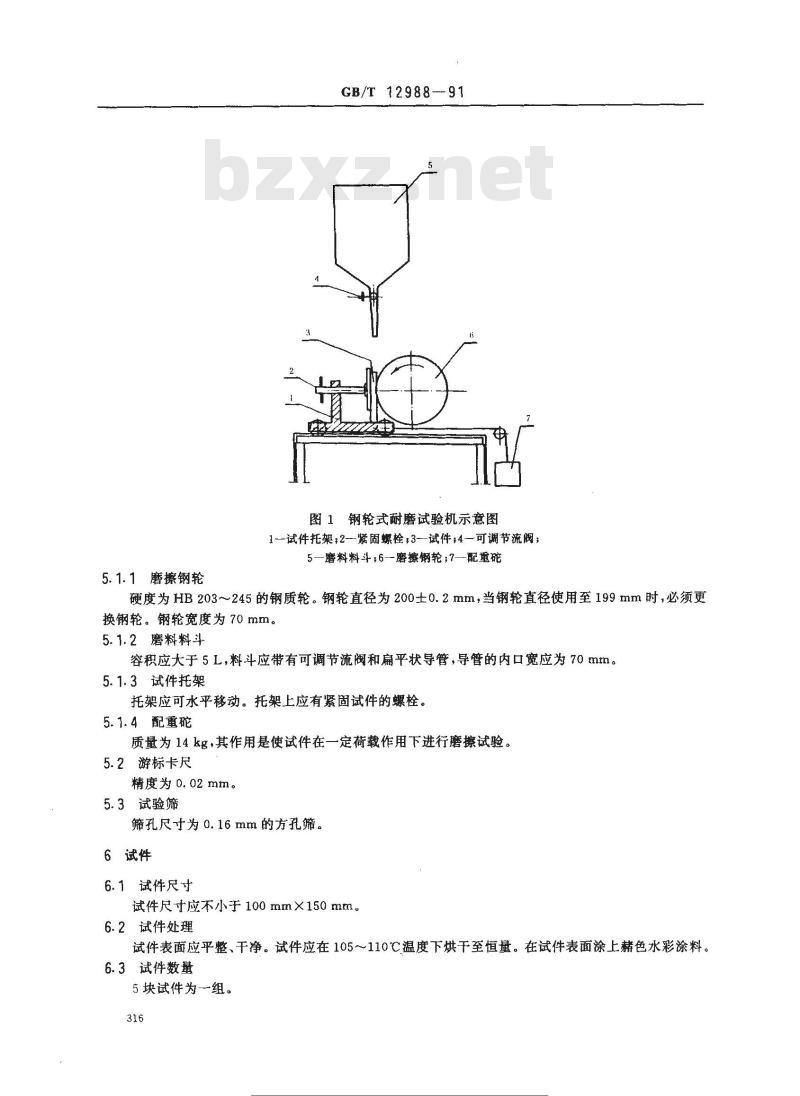

5.1.1磨擦钢轮
GB/T 12988--91
图1钢轮式耐磨试验机示意图
1一试件托架：2-紧固螺栓，3—试件;4一可调节流阀；5—磨料料斗;6—磨擦钢轮;7—配重碗硬度为HB203~245的钢质轮。钢轮直径为200士0.2mm，当钢轮直径使用至199mm时，必须更换钢轮。钢轮宽度为70mm。
5.1.2磨料料斗
容积应大于5L，料斗应带有可调节流阀和扁平状导管，导管的内口宽应为70mm。5.1.3试件托架
托架应可水平移动。托架上应有紧固试件的螺栓。5.1.4配重碗
质量为14kg，其作用是使试件在一定荷载作用下进行磨擦试验。5.2游标卡尺
精度为0.02mm。
5.3试验筛
筛孔尺寸为0.16mm的方孔筛
6试件
6.1试件尺寸
试件尺寸应不小于100mm×150mm。6.2试件处理
试件表面应平整、干净。试件应在105～110℃温度下烘干至恒量。在试件表面涂上藉色水彩涂料。6.3试件数量
5块试件为一组。
标搜度网
品字炎标注行业资米-免费下载

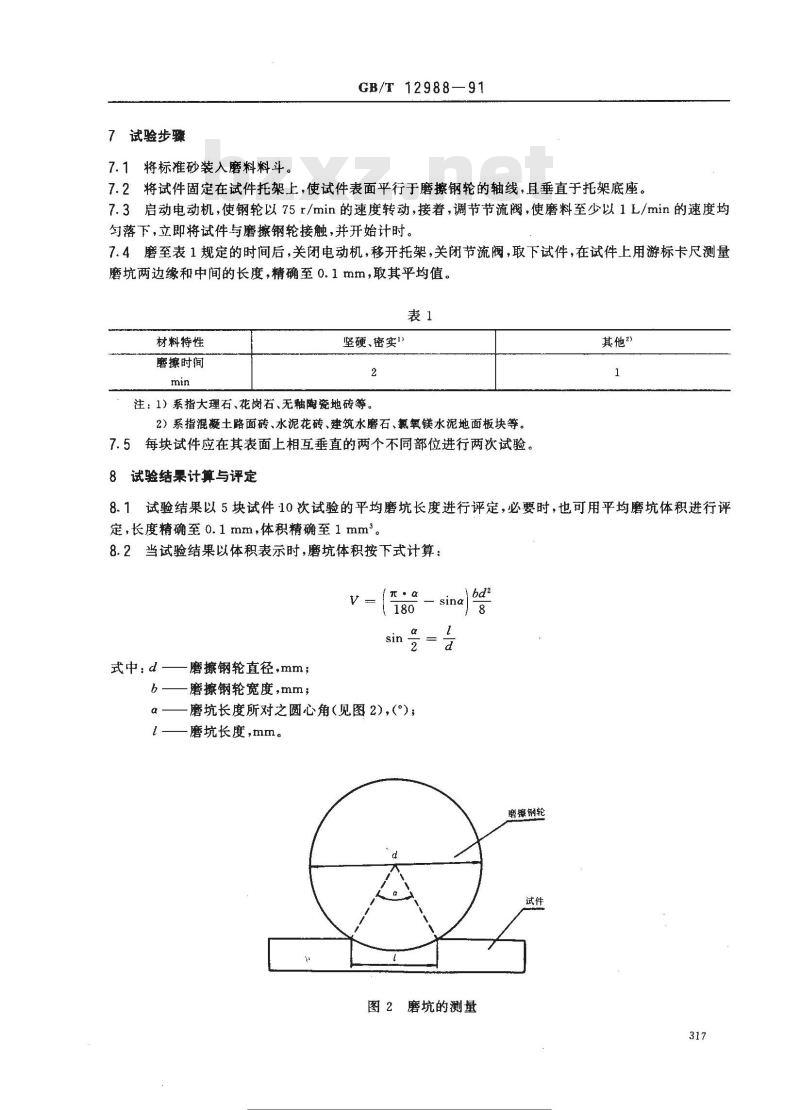

试验步骤
7.1将标准砂装入磨料料斗。
GB/T 12988—91
7.2将试件固定在试件托架上，使试件表面平行于磨擦钢轮的轴线，且垂直于托架底座。7.3启动电动机，使钢轮以75r/min的速度转动，接着，调节节流阀，使磨料至少以1L/min的速度均勾落下，立即将试件与磨擦钢轮接触，并开始计时。7.4磨至表1规定的时间后，关闭电动机，移开托架，关闭节流阀，取下试件，在试件上用游标卡尺测量磨坑两边缘和中间的长度，精确至0.1mm，取其平均值。表1
材料特性
磨擦时间
坚硬、密实！
注：1）系指大理石、花岗石、无釉陶瓷地砖等。2）系指混凝土路面砖、水泥花砖、建筑水磨石、氯氧镁水泥地面板块等。7.5每块试件应在其表面上相互垂直的两个不同部位进行两次试验。8试验结果计算与评定
其他\
8.1试验结果以5块试件10次试验的平均磨坑长度进行评定，必要时，也可用平均磨坑体积进行评定，长度精确至0.1 mm，体积精确至1 mm。8.2当试验结果以体积表示时，磨坑体积按下式计算：V
式中：d-
磨擦钢轮直径，mm；
磨擦钢轮宽度，mm；
1元·α
磨坑长度所对之圆心角（见图2），（°）；l—磨坑长度,mm。
标准搜
磨擦钢轮
磨坑的测量

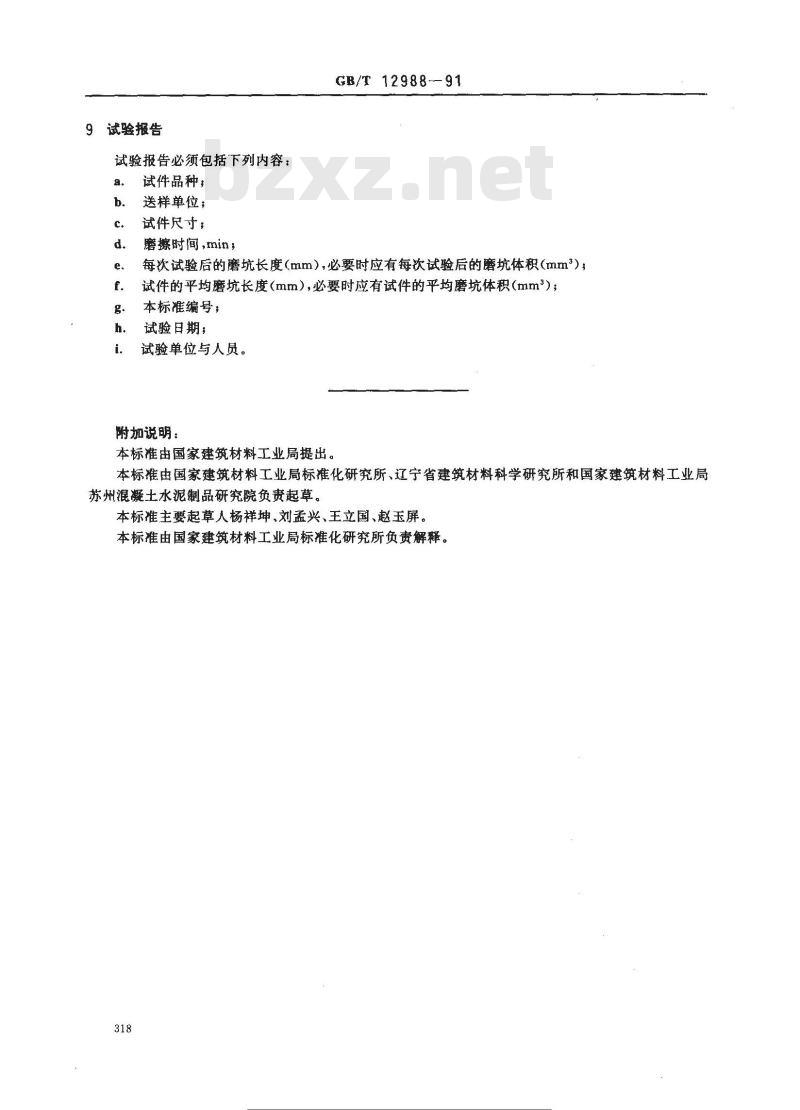

试验报告
试验报告必须包括下列内容：
试件品种，
送样单位；
试件尺寸；Www.bzxZ.net
磨擦时间，min，
GB/T 12988-—91
每次试验后的磨坑长度（mm），必要时应有每次试验后的磨坑体积（mm2）：试件的平均磨坑长度（mm），必要时应有试件的平均磨坑体积（mm）；本标准编号；
试验日期，
试验单位与人员。
附加说明：
本标准由国家建筑材料工业局提出。本标准由国家建筑材料工业局标准化研究所、辽宁省建筑材料科学研究所和国家建筑材料工业局苏州混凝土水泥制品研究院负责起草。本标准主要起草人杨祥坤、刘孟兴、王立国、赵玉屏。本标准由国家建筑材料工业局标准化研究所负责解释。318
标准搜零网
各义标准行业科免费下
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
