【国家标准(GB)】 混凝土路面铺筑机械与设备术语

中您人民共和国国家标准

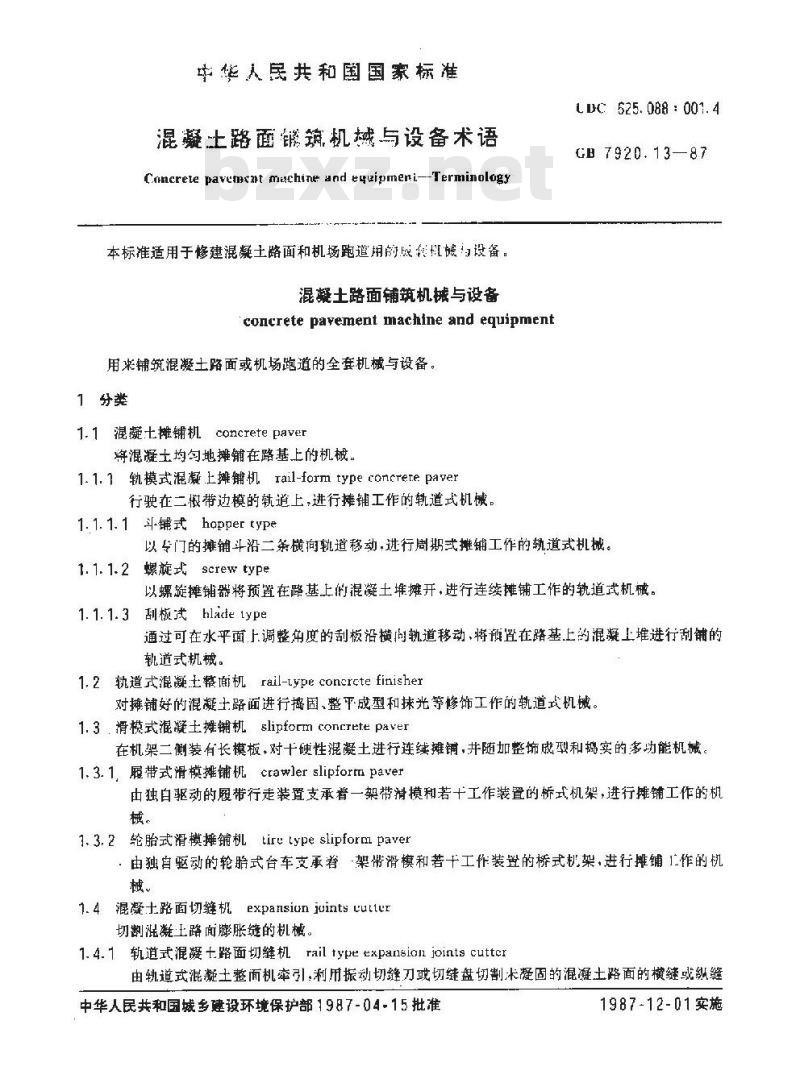

混凝土路面销筑机械与设备术语Conerete pavemxnt machine and eguipmeni--Terminology本标准适用于修建混凝土路面和机场跑道用的版租恒械设备。混凝土路面铺筑机械与设备
concrete pavement machine and equipment用来铺筑混凝土路面或机场跑道的全套机械与设备。1分类
1.1混凝土摊铺机concreteBaver将混凝土均勾地摊销在路基上的机械。1.1.1轨模式混凝土摊铺机rail-form type concrete paver行驶在二概带边模的轨道上，进行摊铺工作的轨道式机械。1. 1. 1. 1 斗-铺式 hopper typeLWC 525. 088 : 001. 4
GB 7920.1387
以专门的摊铺斗沿二条横向轨道移动，进行周期式摊铺工作的轨道式机械。1.1.1.2螺旋式screwtype
以螺旋摊铺器将预置在路基上的混凝土堆摊开，进行连续摊铺工作的轨道式机械。1.1.1.3刮板试hlacetype
通过可在水平面上调整角度的刮板沿横向轨道移动、将预置在路基上约混凝上堆进行刮铺的轨道式机械。
1.2轨道式混凝土整面机rail-typeconcrctefinisher对摊铺好的混凝土路面进行揭固、整平成型和抹光等修饰工作的轨道式机械。1.3.滑模式混凝土摊铺机slipformconcretepaver在机架二侧装有长模板，对十硬性混凝土进行连续摊铺，井随加整饰成型和捣实的多功能机械1.3.1短带式滑模摊铺机crawlerslipfortmpaver由独白驱动的履带行走装置支承着一架带清模和若十工作装置的桥式机架，进行摊铺工作的机械，
1.3.2轮胎式滑模摊铺机tirutype slipform paver·由独自驱动的轮胎式台车支承着架带滑模和若干工作装置的桥式机架，进行摊铺1作的机械
1.4混凝士路面切辫机
Lexpansiun juints tutler
切割混凝王路面膨胀缝的机械。1.4.1 轨道式混凝七路面切缝机 rail type expansion joints cutter由轨道式混凝土整面机牵引利用振动切缝刀或切缝盘切割术凝固的混凝土路面的横缝或纵缝中华人民共和国城多建设环境保护部1987-0415批准1987-12-01实施
的桥式工作装置。
GB7920.13

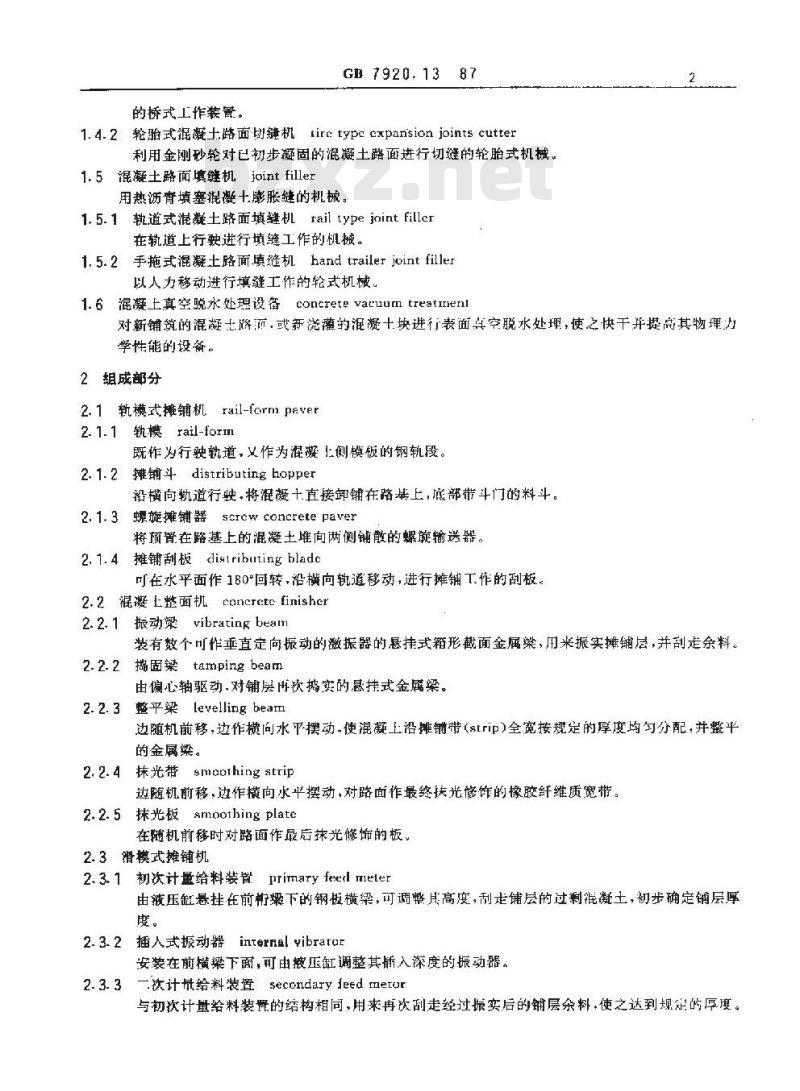

1.4.2轮胎式混凝土路面切缝机tiretypeexpansionjointscutter利用金刚砂轮对已初步凝固的混凝土路面进行切缝的轮胎式机械。1.5混凝土路面填缝机jointfiller用热沥青填塞混凝十膨胀缝的机械。1.5.1轨道式混凝土路面填缝机tail typejoint Fillen在轨道上行驶进行填缝工作的机械。1.5.2手拖式混凝土路面填缝机handtrailerjointfiller以人力移动进行填缝工作的轮式机械。1.6混凝土真空脱水处理设备concrete vatuum treatnenl对新铺筑的混凝七路而，或新浇灌的泥凝十块进行表面其空脱水处埋，使之快干并提高其物理力学性能的设备。
2组成部分
2. 1轨模式摊铺机 rail-form paver2. 1.1 轨模 rail-form
既作为行驶轨道，义作为涯凝侧模板的钢轨段。2. 1.2摊铺斗 distributing hopper裕横向轨道行驶·将混凝十直接卸铺在路基上，底部带斗门的料斗。2.1.3螺旋摊铺器
screw concretepaver
将预置在路基上的混凝土堆向两侧铺散的螺旋输送器。2.1.4 摊铺刮板distrihuting bladc可在水平面作180°回转，沿横向道移动，进行摊铺工作的刮板。2.2混凝上整面机concretefinisher2.2. 1 振动梁 vibrating beain 装有数个可作垂直定向振动的激振器的悬持式箱形截面金属染，用来振实摊销层，并刮走余料。2.2.2固染tamping beam
由偏心轴驱动，对铺层再次捣实的悬挂式金属梁。2.2.3 整平梁 levelling beam
边随机前移，边作横问水平摆动使混凝上沿摊铺带（strip)全宽按规定的厚度均匀分配，并整平的金属梁。
2.2.4抹光带 smaoihing strip
边随机前移，边作横向水平摆动，对路面作最终扶光修饰的橡胶纤维质宽带。2.2.5抹光板smoothingplate
在随机前格时对路面作最后抹光修饰的板，2.3滑模式摊铺机
2.3.1初次计量给料装置primaryfeelmeler由液压缸悬挂在前桁梁下的钢板横梁，可调整其高度，利走铺层的过剩混凝土，初步确定销层厚度。
2.3.2插人式振动器internelvibratar安装在前横梁下面，可由羧压缸调整其新入深度的振动器。一次计量给料装置secondary Jeed metur2. 3. 3
与初次计量给料装的结构相同，用来再次刮走经过振实后的铺层余料.使之达到规定的厚度。GB 7920.1387

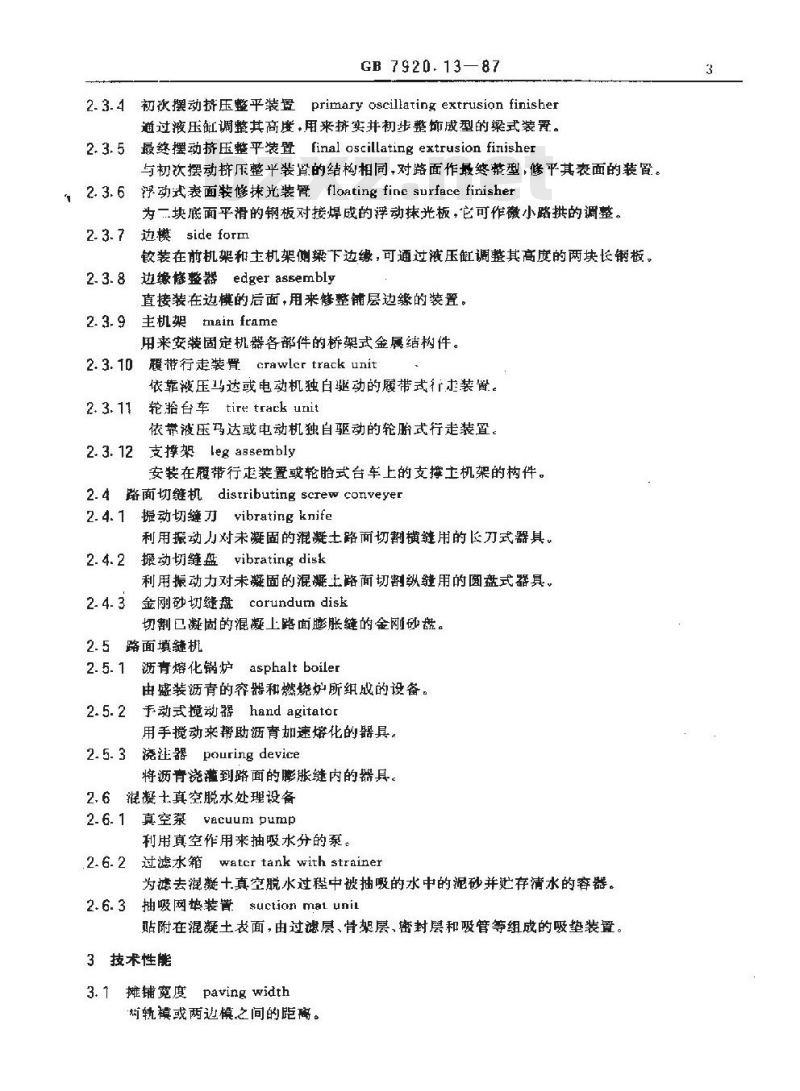

2.3.4初摆动挤压整平装置primary oscillating extrusion finisher道过液压缸调整其高度，用来挤实并初步整愉成型的梁式装置。2.3.5最终摆动挤压整平装置final oscillating extrusion finisher与初次摆动挤压整平装算的结构相同对路面作最终整型，修平其表面的装置。，2.3.6浮动式表面装修抹光装臀floating fine surface finisher为一块底面平滑的钢板对接焊成的浮动抹光板，它可作微小路拱的调整2. 3.7边模 side form
铰装在前机架和主机架侧梁下边缘，可通过液压缸调整其高度的两块长钢板。2.3.8边缘修整器edger assembly直接装在边模的后面，用来修整铺层边缘的装置。主机架main frame
用来安装固定机器各部件的桥架式金属结构件。2.3.10带行走装骨crawler track unit依靠滤压马达或电动机独白驱动的履带式行装置。2. 3.11
轮抬台车tire trark unit
依带波压冯达或电动机独自驱动的轮胎式行走装置。2.3.12支撑架leg assembly
安装在履带行走装置或轮胎式台车上的支撑士机架的构件。2.4 路面切缝机 distributing screw conveyer2.4.1振动切缝刀vibratingknife利用振动力对未凝固的混凝土路面切割横缝用的长刀式器具。2.4.2振动切缝盘vibratingdisk利用振动力对未凝固的混凝上路面切割纵缝用的圆盘式器具，2.4.3金刚砂切缝盘corundum disk切割已凝固的混凝上路面胀缝的金刚砂盘。2.5路面填缝机
2.5.1沥青熔化锅炉asphaltboiler由盛装沥青的容器和燃烧炉所组成的设备。于动式搅动器handagitator
用手搅动来帮助洒育加速熔化的器具。浇注器 pouring device
将沥青浇灌到路面的膨胀缝内的器具。2.6混凝士真空脱水处理设备
2.6.1真空蒙vacuumpump
利用真空作用来抽吸水分的系。.2.6.2
过滤水箱 watcr tank with strainer为蕊去混凝十真空脱水过程中被抽吸的水中的泥砂并存清水的容器。抽吸网垫装置suction mat. unil2.6.3
贴附在混凝土衣面，由过层、骨架层，密封层和吸管等组成的吸垫装置。3技术性能
3.1摊铺宽度paving width
轨模或两边慎之间的距离。
GB 7920.13-87

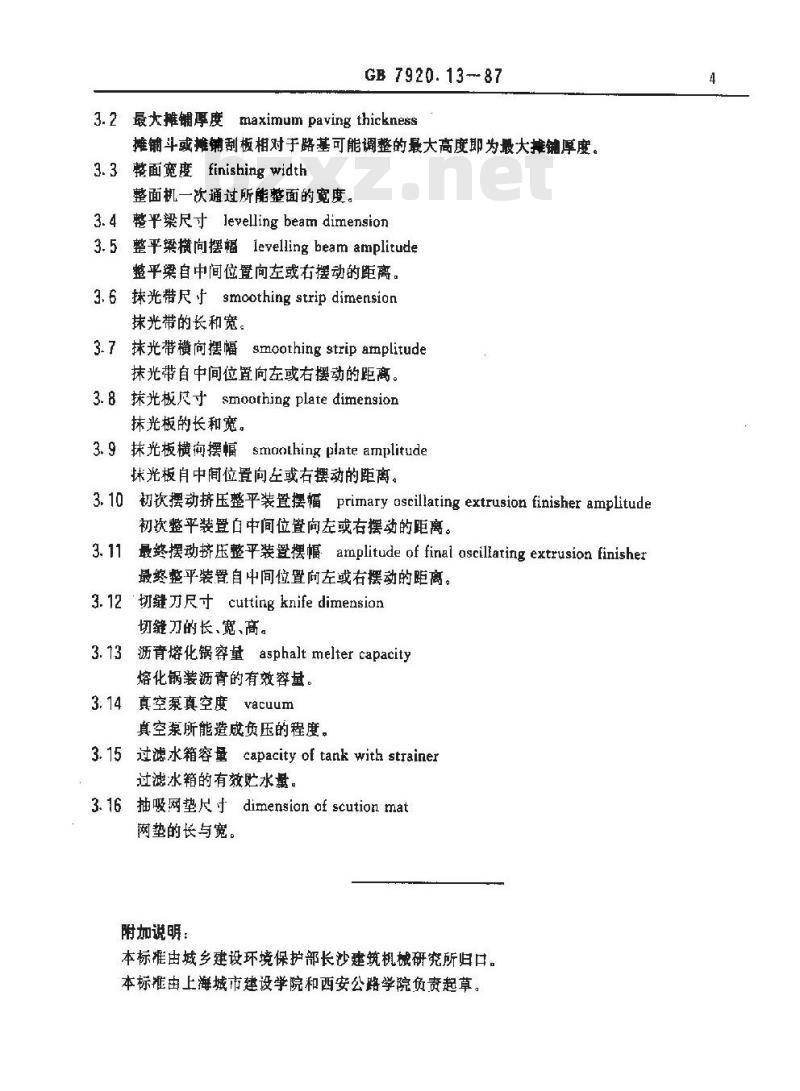

3.2最大摊铺厚度 maximum paving thickness摊斗或摊铺刮板相对于骼基可能调整的最大高度即为最大摊铺厚度。3.3 整面宽度finishing widthwww.bzxz.net
整面机一次通过所能整面的宽度。3.4 平梁尺寸levelling beatm dimension3.5整平梁横向摆幅 levellingbeamamplitude整平梁自中间位置向左或右摆动的距离。3.6 抹光带尺fsmcothing strip dimension抹光带的长和宽。
3.7抹光带横向摆幅smoothing strip amplitude抹光带自中间位置向左或右摆动的距离。3.8抹光板尺寸 smoathingplatedirmension抹光板的长和宽。
3.9抹光板横向摆幅smonthinplateamplitude抹光板自中间位置向左或右摆动的距离，3.10初次摆动挤压整平装置摆幅primaryoscillatingextrusion finisheramplitude初次整平装置自中间位管向左或有摆动的距离。3.11 最终摆动挤压整平装叠摆幅 amplitude of final ascillating extrusion finisher最终整平装置自中间位置向左或右摆动的距离。3.12切缝刀尺寸cutting knife dimension切缝力的长，宽、商。
3.13沥青熔化锅容量asphaltmelter capacity熔化锅装沥青的有效容量。
3.14真空泵真空度vacuum
真空泵所能造成负压的程度。
3.15过滤水箱容量capacity of tank with strainer过滤水箱的有效贮水量，
3.16抽吸网垫尺寸dimensian af scution mat网垫的长与宽。
附加说明：
本标准由城乡建设环境保护部长沙建筑机械研究所归口。本标雅由上海城市建设学院和西安公路学院负责起草。
