矿山机械术语
第7部分：洗选设备
Mining machinery terminology--Part 7: Mineral prucessing cquipment2003-11-28发布
中华人民共和国
国家质量监督检验检疫总局
2004-06-01实施

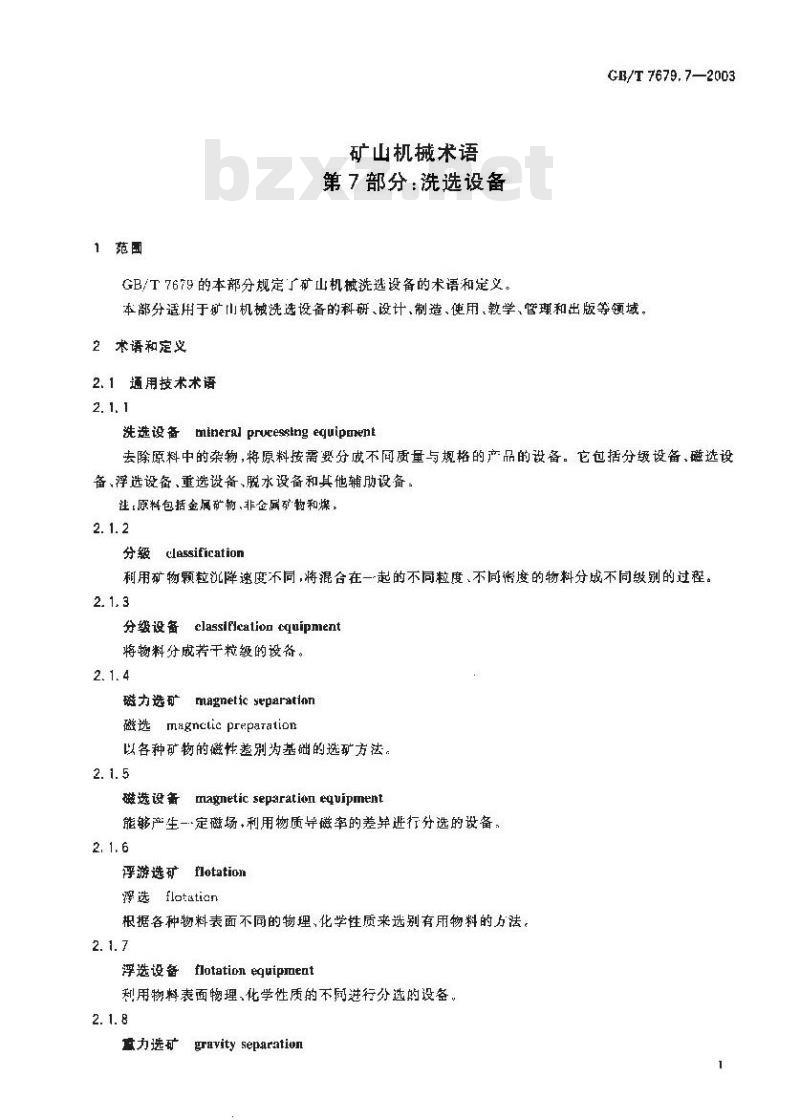

1范围
矿山机械术语
第7部分：洗选设备
GB/T7679的本部分规定广矿山机械洗选设备的术语和定义。GB/T 7679.7—2003
本部分适用于矿山机械洗选设备的科研、设计、制造、便用教学、管理和出版等领域。2术语和定义
2.1通用技术术语
洗选设备mineral prucessing equipment去除原料中的杂物，特原料按需要分成不同质量与规格的产品的设备。它包括分级设备，磁选设备，浮选设备，重选设备、脱水设备和其他辅助设备：注原料包括金属矿物、非金属矿药和炼，2. 1.2
分级classification
利用矿物颗粒沉降速度不同，将混合在一起的不同粒度，不向谢度的物料分成不同级别的过程。2. 1, 3
分级设备classllcationquipment将物料分成若干粒级的设备。
磁力选矿magnetic separation
磁选magncticprepatation
以各种矿物的性差别基础的选矿方法2.1.5
磁选设备magnetic separation equipment能够产生一定磁场·利用物质导磁率的差异进行分选的设备，2.1.6
浮游选矿lotation
浮选 flotatian
根据各种物料表面不同的物理，化学性质来选别有用物料的方法。2. 1.7
浮选设备 flotation equipment利用物料表面物理，化学性质的不同进行分选的设备。2. 1.8
gravity separation
盘力选矿
GB/T 7679, 7-—2003
重选gravitypreparation
矿物粒群在运动介质中按密度不同进行分离的一种选别方法。2. 1.9
重选设备specffic gravity equipment利用物料的度差异，在介质中造成不伺运动状态而进行选别的设备。2. 1. 10

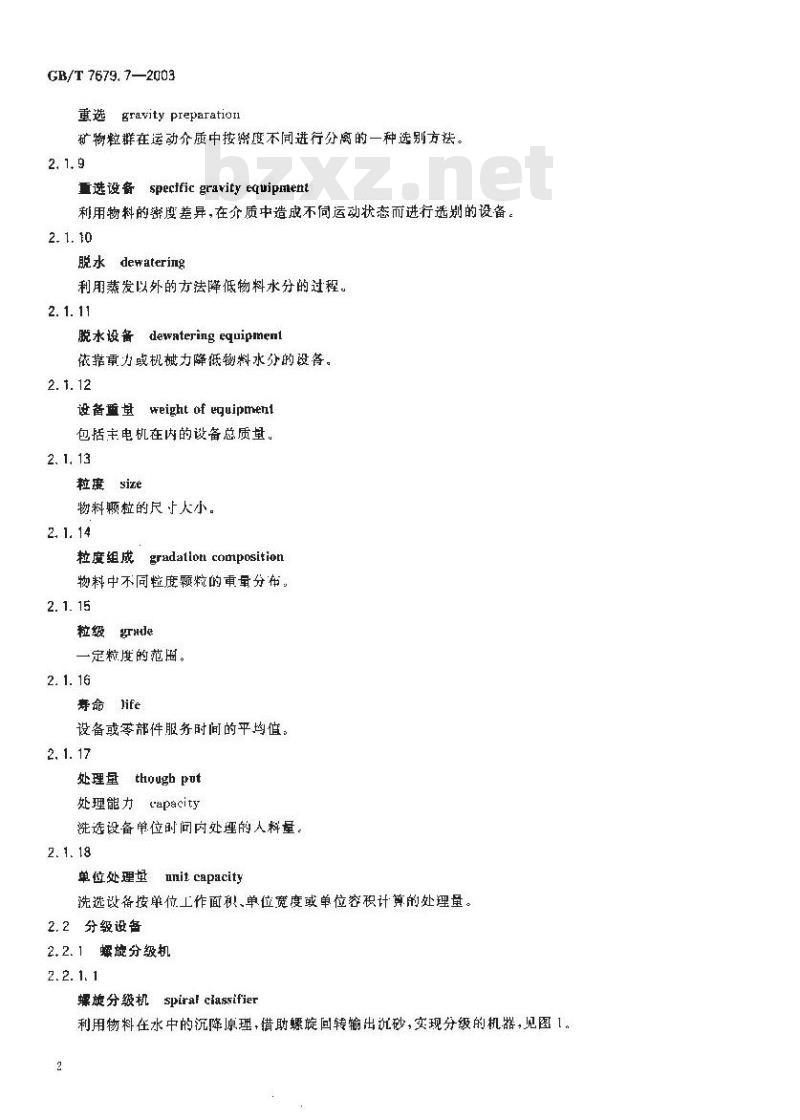

脱水dewatering
利用蒸发以外的方法降低物料水分的过程。2. 1. 11
脱水设备dewatering equipmenl依靠重力或机械力降低物料水分的段答。2. 1. 12
设备重量weight of equipmen
包括主电机在内的设备总质量。2. 1. 13
粒度size
物料题粒的尺上人小。
粒度组成gradallotl composition物料中不同粒度颗粒的重量分布。2. 1. 15
粒级ade
一定粒度的范脂。
寿命Jife
设备或零部件服务时间的平均值。2. 1. 17
处理量thougb put
处理能力capacity
洗选设备单位时间内处理的人料量。2.1.18
单位处理望
unit capacity
洗选设备按单位工作面积、单位宽度或单位容积计算的处理量。2.2分级设备
2.2.1螺分级机
2. 2. 1. 1
螺旋分缀机spiraf ciassifier

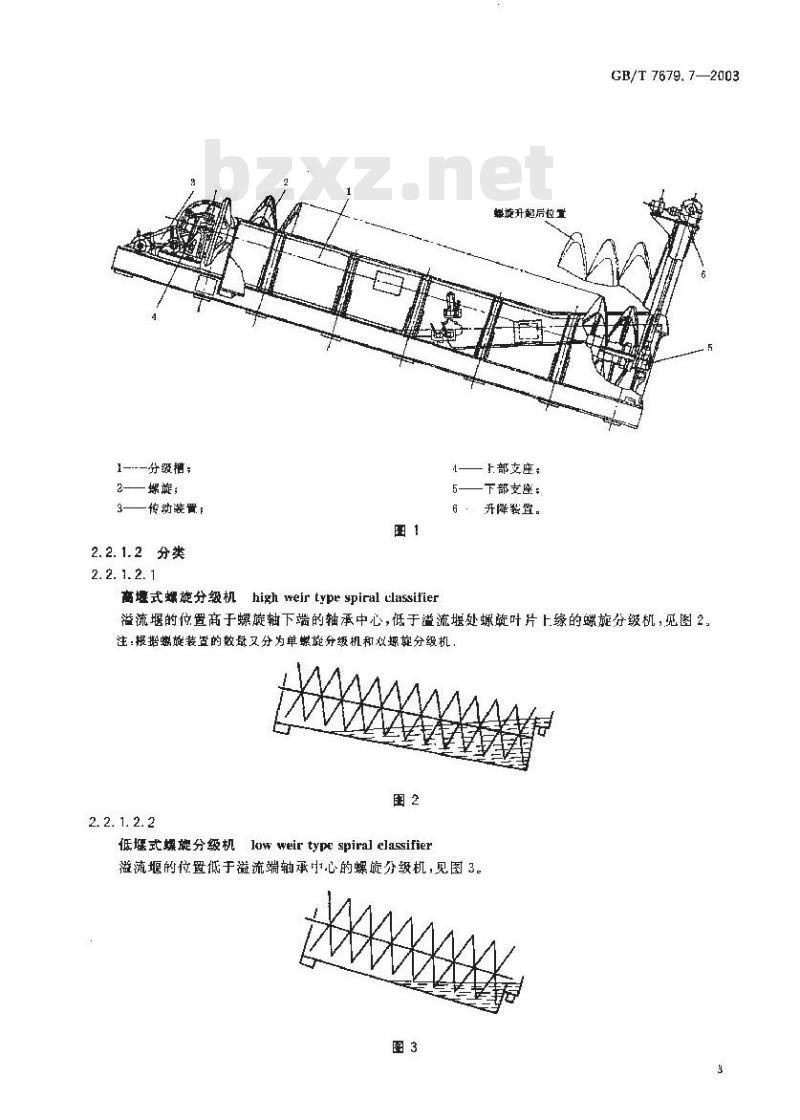

利用物料在水中的沉降原理，猎助螺旋回转输出沉砂，实现分级的机器，见图1。2
1—分级槽；
2——娠旋；
3-—传动装胃 :
2.2. 1.2分类
2. 2. 1. 2. 1
高堆式螺施分级机high weir type spiral lassifier6
性施升起后位工
上部支座；
下部支座；
升降奖置。
GB/T 7679.7—2003
溢流堰的位置高于螺旋轴下增的轴承中心，低于溢流堰处螺嵌叶片上缘的螺旋分级机，见图2.注：根据蝴旋装宣的效盘又分为单螺旋分级机和双螺赖分级机：AA
2. 2. 1. 2. 2
低堰式螺旋分级机Jowweirtypespiralelassifier溢流堰的位置抵于溢流端轴承心的螺旋分级机，见图3。图3
GB/T 7679, 7--2003
2. 2. 1. 2. 3

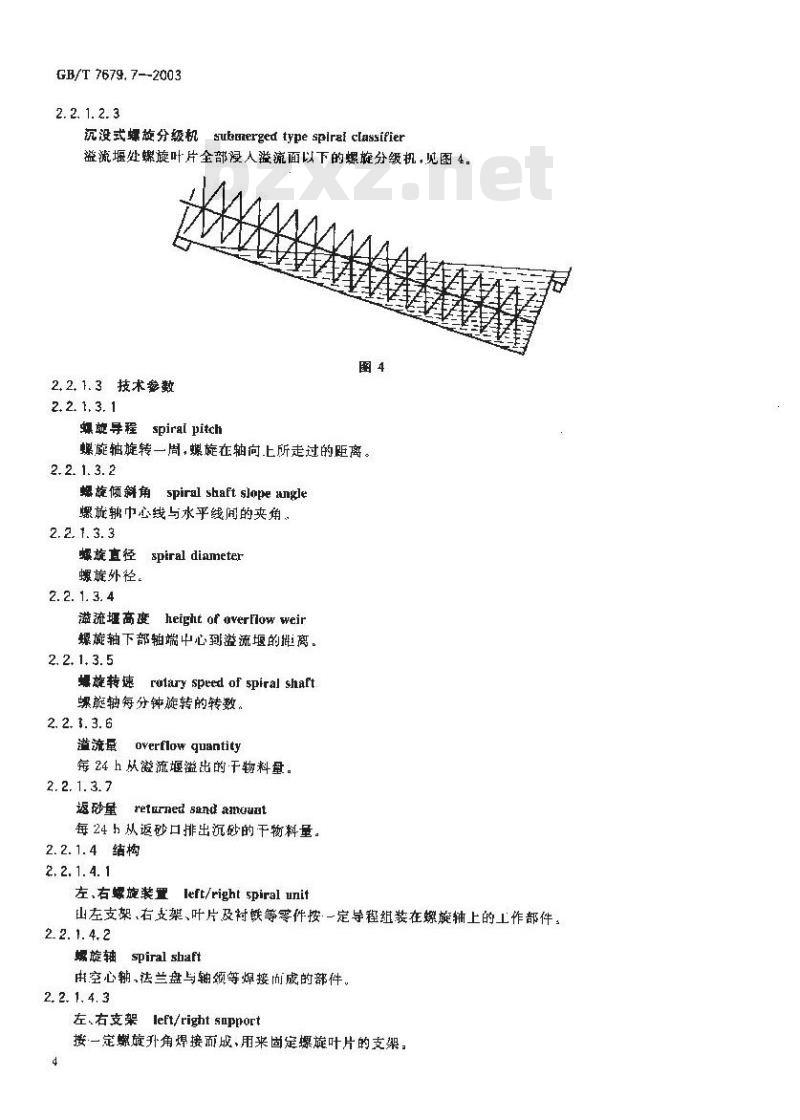

沉没式螺旋分级机submnergedtypespiratclassifier盗流堰处镖旋叶片全部漫人溢流面以下的螺旋分级机，见图4。2.2.1.3技术参数
2. 2. 1, 3. 1
螺剪导程spiral pitch
螺旋轴旋转一周，螺旋在轴向上所走过的距离。2. 2. 1. 3. 2
螺旋倾角spiral shaft slope angle螺旅轴中心线与水乎线间的夹角、2. 2. 1. 3. 3
螺旋直径
spiral diameter
螺族外径。
2. 2. 1. 3. 4
滋流埋高度height of averflowweir爆旋轴下部轴端中心到溢流堰的雄离。2. 2. 1. 3. 5
螺旋转速
rulury speed of spiral shal't螺施轴每分钟旋转的转数，
2. 2. 3. 3. 6
溢流量
overflow quantity
每24h从澄流堰溢出的干物料量。2. 2. 1. 3. 7
返砂量
reterned sand amaant
每24h从返砂口排出沉砂的干物料量。2.2.1.4结构
2. 2. 1. 4. 1
左，右螺旋装置left/right spiralunit出左支架，右支架、叶片及衬铁等零件按一定导程组装在螺旋辅上的工作部件。2. 2. 1. 4. 2
螺旋轴spiral shaft
由空心辅、法兰盘与轴领等焊接而成的部件。2. 2. 1. 4. 3
左、右支架left/rightsopport
接一定螺旋升角焊接而成，用来固定螺旋叶片的支架：4
2.2.1. 4.4
左、右螺旋叶片 left/right spiral paddle按一定的螺旅升角冲压而成的、固定在左、右支架上的军件。2.2. 1.4.5
左，右村铁lert/rightwhite-ironreplaceable shoes用耐磨材料按一定娠旋升角成的，周定在左、右龈旋叶片上的零件。2.2. 1. 4.6
分级槽tank
盛装料浆且起机架升降作用的槽形容器。2. 2. 1. 4. 7
spiral lifting devire
升降装置
使螺旋装置的下端升降的机构，2.2. 1. 4. 8
套管 sleeve tube
联接丝杠与吊坏，使丝杠升降时起缓冲作用的部件。2.2. 1. 4.9
下部支座
inferior bearing unit
支承螺旋轴下端的部件，
2. 2. 1. 4. 10
返砂口
returned sand uullet
在分级槽上端排出沉砂的出口。2. 2. 1. 4. 11
溢流堰
Ioverfluw weir
控制溢流面的挡板。
2. 2. 2旋流器
2. 2. 2. 1
施流器
crelone
利用离心力使物料在介质中进行分级、脱泥和分选的设备，见图5。溢流导管，
溢流背；
进科，
旋器内村，
雄器体：
底疏管内村+
-底流替。
GB/T 7679. 7-2003
GB/T 7679. 7—2003
2.2.2.2分类
2. 2. 2. 2. 1
分级族流器
classificatinn cyclone
便物料按粒度进行分级的旋流器。有水力旋流器和风力旋流器两种。2.2.2.2.2
水介质旋流器hydro-cycione
以水为介质便物料按密度进行分选的旋流器。2. 2. 2. 2. 3
heavy medium cyclone
立介质施流器
以重悬浮液或重液为介质进行分选的旋流器。2.2.2.3技术敏数
2. 2. 2. 3. 1
旋流器直径
diameter of cyclone
旋流帮圆柱体的内径
2. 2. 2. 3. 2
簡高height of cylinder
旋流器圆柱体的高度。
2. 2. 2. 3, 3
进料口尺寸dimension of feed inlet进料管最小横截面积。
2. 2. 2. 3. 4
房流口直径
diameter of apex
liamcterofapcx
沉砂口直径
底流管下端部的最小内径。
2. 2. 2. 3. 5
溢流管插入深度
depth of extended overflow plpe溢流管从简体上缘插人筒体内的深度，2.2.2.4结构
2. 2. 2. 4. 1
Foverflowpipe
溢流管
插入旋流器体内排出鲨流的管。2. 2. 2. 4. 2
底流管undertlowpipe
连接在倒锥体底部排山底流用管。2.3磁选设备
2.3.1磁选机
2.3. 1.1 分类
2. 3. 1. 1. 1
千式扇磁磁选机lowintensitymagneticdryseparator分选对象为干粉料，上作磁感应强度在250mT以下的磁选机，2, 3, 1. 1. 1. 1
干式永磁简式磁选机pernanent magetic dry drum separator以一个永磁阅简作为分选部件，用于分选干粉料的弱磁磁选机。6
2. 3. 1. 1. 1. 2
干式永磁双简磁选机permanenl magnetic dry doubiedrums separator以两个永磁回筒作为分选部件，用于分选于粉料的弱磁选机。2. 3. 1. 1. 1. 3
三辑磁选机three rolls magnetic separator分选对象为十粉料，三个水磁辊为上、中、下布置的弱磁磁选机。2. 3. 1. 1. 2
湿式弱磁场磁选机low intensity magnetle wet separaton分选对象为湿物料，T作磁感应强度在2501nT以下的磁选机。2. 3. 1. 1, 2. 1
GB/T7679.7—2003
退式弱磁永磁简式磁选机 low intensity permanent maguetic wet drum separatar以一个永磁圆简作为分选部作，用十分选湿物料的弱磁磁选机，2. 3. 1. 1. 2. 2
湿式永磁双簡磁选机permanentmagneticwetdoubledrums separator以两个永磁圆简作为分选部件，用丁分选湿物料的弱磁磁选机，2. 3. 1. 1. 2. 3
湿式永磁施转磁场磁选机permanent magnetic rotation magnetic field wel separator分选对象为湿物料·永磁磁系旋转的弱磁磁选机。2. 3. 1. 1. 3
中磁磁选机medium-intensitymagnetic separator工作磁感应强度在 250 mT~～~600 mT之间的磁选机。2. 3. 1. 1. 3. 1
中磁场永磁滚筒medlum-intensity permanent magnetic drum工作磁感应强度在250mI--600mT之间，以水磁筒作为分选部件的磁选设备。2. 3. 1. 1. 3. 2
湿式中磁磁选机
I medium-intensity oagnetic wet separator分选对象为混物料,工作磁感应强度在250 mT～~600 mI之间的磁选机。2. 3. 1. 1. 4
干式强磁磁选机strong intensitymagneticdry separator分选对象,为干粉料，T作磁感应强度在600 mT以上的磁选机。2 3. 1 1 4. 1
干式单盘强磁选机strong Intensitymagnetic disc dry geparator用一个回转磁盘作为分选部件，用于分选粉料的强磁选机，2. 3. 1. 1. 4. 2
干式双盘强磁选机strung intensity magmetic doubledisc dry separator用平行放臀的两回转磁盘作射分选部件，印于分选干粉料的强磁选机：2.3. 1. 1. 4.3
干式三盘强磁选机strong intensity magneticthreediscdryseparator以三个回转盘作为分选部件，用于分选干粉料的强磁选机。2. 3. 1. 1. 4. 4
干式强磁场辊式磁选机strongintensityroll dryelectromagnetic separator以电磁线圈和感应辊等组成分选部件，用十分选干粉料的强磁选机。7
CB/T 7679.7—2003
2. 3. 1. 1. 4. 5
千式永磁双辑强磁选机 strong intensity double rols drypermanent magnetie separator永磁对辊强磁选机strong intensitydouble rolls drypermanentmagnetic scparatoi以两个永磁磁辊作为分选部件，并在诱磁辊之间形成强磁场的干式磁选机。2. 3. 1. 1. 4. 6
于式强磁场对辑磁选机strollg intensity double rolis dry eleetromaguetic separator电磁双辊强磁选机strongintensitydouhlerollselectromagneticseparator以两个电磁磁辑作为分选部件，并在两磁辊之间形成强磁场的磁选机。2.3. 1.1.5
湿式强磁场磁选机strang intensitymaguetic wet separator分选对象为湿物料，工作磁感应强度在600mT以上的磁选机。2. 3. 1. 1, 5. 1
湿式感应辑式强磁选机stranginlensityInducedrollwetelectrnmagnetic separator由电磁铁芯、磁极头与蕊应辐组成磁系，用于分选湿物料的强磁选机。2. 3, 1. 1. 5. 2
湿式平环式强磁选机streurgintensity rotorring wel electromiguetic separator分选对象为湿物料，由水平旋转的环体作为分选部件，并形成磁同路的电磁强磁选机。2. 3. f. t. 5. 3
湿式双盘强磁选机strong intensitydouhle rotors wet electroniagnetic separathr电磁双环强磁选机strongintensitydauble rotors wetelectromagnetic separator以上下两层水平旋转的环体作为分选部件，并形成磁回路的电磁强磁选机。2. 3. 1. 1. 5. 4
湿式双立环强磁选机strong intensity double vertical ring wet electromagnetic separatur由两个立式分选圆环作为分选部件，用于分选湿物料的电磁强磁选机。2. 3, 1. 1. 5. 5
湿式立盘式强磁选机strunintensityverticnldiscwetelectrormagreticseparalor以立式感应盘作为分选部件，分选对象为湿物料的电磁强磁选机。2. 3. 1. 1. 5. 6
圆简式多梯度磁选机malti-gradients drutmn magnetic separnton在简体表面设置磁针质增加筒体表面磁感应强度并产生多种梯度的磁选机。2. 3. 1. 1. 6
高梯度磁选机highgradientmagneticseparator在螺旋管线圈所形成的均勾磁场中放置磁介质，磁介质被磁化后在其径向表面产生非常不均封的磁场，噬娣度很高的环形强磁选机。2. 3. 1. 1. 6. 1
立环脉动式磁选机verticalringpulsalionbighgradientelectromagneticseparator转环立式舱转，反问冲洗精矿·升配有脉动机构的高梯度磁选机2. 3. 1. 1. 6. 2
电磁脉动高梯度磁选机pulsation high gradient electrumagnetic separator具有脱磁装骨，并有脉动尾矿箱的高梯度磁选机。8
2. 3. 1. 1. 7
超导磁选机super-cunductionelectromagnetic separator用超导材料形成磁系，磁感应强蛋度为2T～12T的强磁肠磁选机。2. 3. 1, 1. 7. 1
GB/T 7679. 7—2003
简式低梯度超导磁选机lowgradientdrun super-conduetlonetectromagnetic separater开梯度简式超导磁选机lowgradientdrnm super-conductionelectrumagnetieseparator干湿两用，利用磁体线圈的形状和排列产生梯度的简式超导磁选机。2. 3. 1. 1. 7. 2
环式低梯度超导磁选机ring Inw gradient super-conduction electronuagnetic separator主体是平环，且磁系置于平环一侧的超导磁选机。2. 3. 1. 1. 7. 3
高梯度超导磁选机high gradient snper-conduction electromagnetic separator分选罐往复交替进出磁场的高梯度强磁超导磁选机。2. 3. t. 1. 7. 4
螺线管堆超导磁选机spiral1ubesuper-conductionelectromagneticseparator由轴向排列，无充填介质的多个短而厚的螺线管组成的超导磁选机。2.3.1.2技术参数
2. 3. 1. 2.1
磁包角angle of magnet bankwrap磁极占据的空间角度。
2. 3. 1. 2. 2
磁偏角magnetdeclinatlon
磁系中线与滚简中垂线之间的夹角。2.3. 1.2. 3
极距distance between two poles两磁极表面儿何中心线间的距离。2.3.1.2. 4
工作磁感应强度intensity ofworkingmagnetization磁选设备工作元件表面的磁感应强度。2.3 1.2. 5
简体表面磁感应强度intensity af magnetizatian on drum surface磁极凡何中心线与筒体表面相交处的磁感应强度。2. 3. 1. 2. 6
背景磁感应强度intensityof backgroundmagoetization不加磁介质时两磁极间的磁感应强度。2. 3. 1. 2. 7
梯度 gradien1
沿磁极法线方向磁场强度的变化量。2. 3. 1. 2. 8
商查径diameter of drum
简式磁选机圆商的外径。
GB/T 7679. 7-2003
2. 3. 1. 2. 9
圆简长度lengthofdrum
简式磁选机圆简两端盖外侧面之间的距离，2. 3. 1. 2. 10
圆简转速
revolution of drom
简式磁选机阅简每分钟的转数。2. 3. 1. 2. 11
环体直径ringdiameter
环式磁选机环体的外径。
2. 3. 1. 2. 12
riag revolution
环体转速
环式磁选机环体每分钟的转数。2.3. 1. 2. 13
磁辑真径diamelerof magneticroll辊式磁选机磁辊的外径。
2. 3. 1, 2. 14
磁辑有效长度effectivelengthofmagneticroll磁辊长度effectivelengihofmagneticroll辊式磁选机磁辑的磁极宽度。
2. 3. 1. 2. 15
磁盘直径
diameter of rotating disc of secondary magnet盘式磁选机磁盘的外径。
2, 3, 1.2. 16
分选间
separategap
永磁滚简分选区与槽体之间的距离。2. 3. 1. 2. 17
耗水量:water cnnsunption
磁选机单位时间所带要的水量。2. 3. 1. 2. 18
冲洗水压
wash water pressure
磁选机冲矿所需要的水的压强。2. 3. 1. 2. 19
excitatian vollage
激磁电压
励磁电压
excitation voltage
通过磁选机电磁线圈的直流电流的规定电压值。2.3. 1.2.20
激磁电流
excitation corrent
excitation current
威磁电流
通过磁选机电磁线菌的直流危流值。2. 3. 1. 2. 21
激磁功率
excilatlon pover
谢避功率excitation power
避选机电磁线圈工作时所消耗的电功率。2.3.1.2.22
palsation frequency
脉动冲次
单位时问的脉动次数，
2. 3. 1. 2. 23
脉动冲程pulsatian stroke
脉动移动的距离。
2. 3. 1. 2. 24
线圈温升col temperaturego upGB/T 7679.7—2003
磁选机中电磁线圈使用前后的温差。一般指线圈工作8h后的温度与刚开始工作时的温度之整。2. 3. 1. 2. 25
maximum working temperature
最高工作温度
磁选机线周正常下作时充许晚温度上限。2. 3. 1. 2. 26
空气压力airpressure
磁选机配用的空气压缩机的排气我强。2.3. 1. 3结构
2. 3. 1. 3. 1
磁系magnetic system
即磁力系统。按磁源不同分为永磁磁系和电磁磁系。永磁磁系一般由磁块组、磁轭等组成；电磁磁系一般由线圈、铁芯、磁极和磁介质等组成。2. 3. 1. 3. 1. 1
全国磁系fall-cirelemagnet system磁包角为360°的磁系。
2. 3. 1. 3. 1.2
缺围磁系on-full-circle magnet system磁包角小于360°的磁系。
2. 3. 1. 3. 1. 3
开放磁系
open magnetic system
磁极布置在同一平面或圆弧面上，且没感应元件或介质，构成开放磁路的磁系。2. 3. 1. 3. 1, 4
closed magnetlc system
闭合磁系
磁极相对布置，或有感应元件或介质，构成闭合磁路的磁系。2, 3. 1. 3. 2
璀介质
magnelizing Dedinms
放置在分选空间内的各种形状的铁磁性物体，如钢毛，钢球和介质网等，用于改善磁场特性，提高磁场梯度。
2. 3. 1. 3. 3
永磁圆简
permanent magnetic drur
由非导磁材料制成的内部装有永磁磁系的圆简。11
