【国家标准(GB)】 矿山机械术语 第5部分：破碎粉磨设备

ICS 73.100

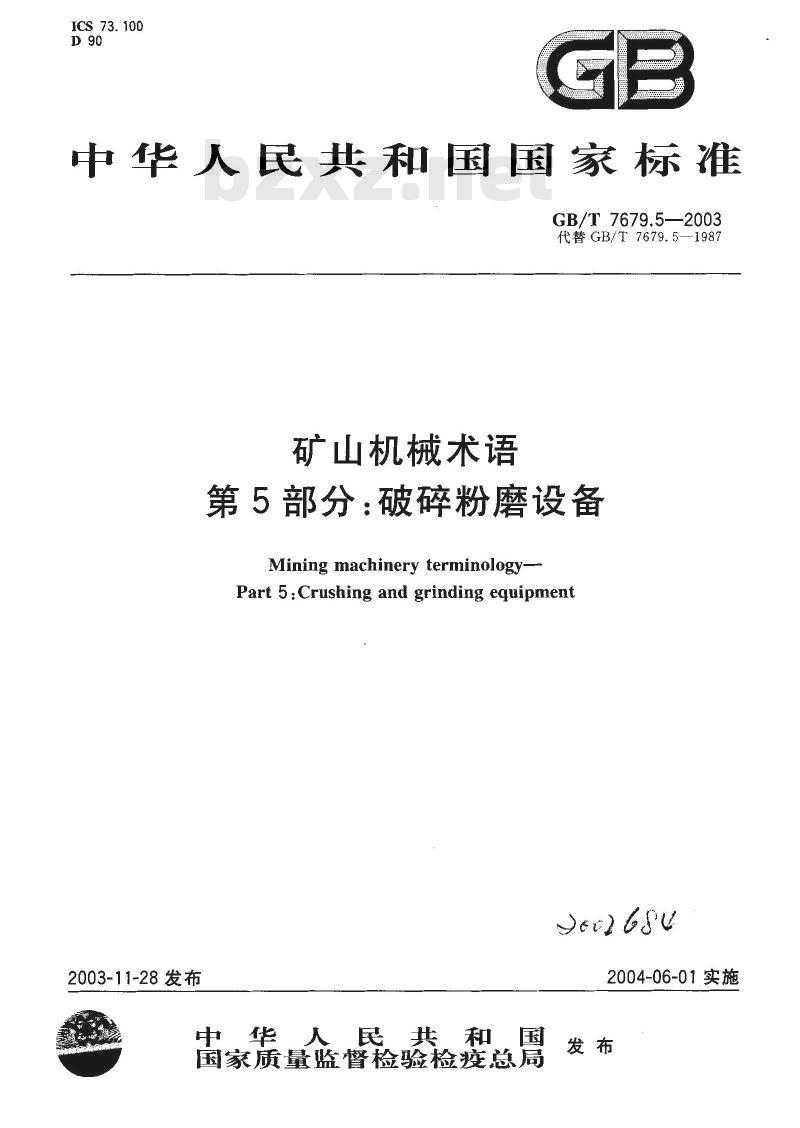

中华人民共和国国家标准
GB/T7679.5—2003
代替GB/T7679.5—1987
矿山机械术语
第5部分：破碎粉磨设备
Mining machinery terminology-Part 5:Crushing and grinding equipment2003-11-28发布
中华人民共和国
国家质量监督检验检疫总局
2004-06-01实施

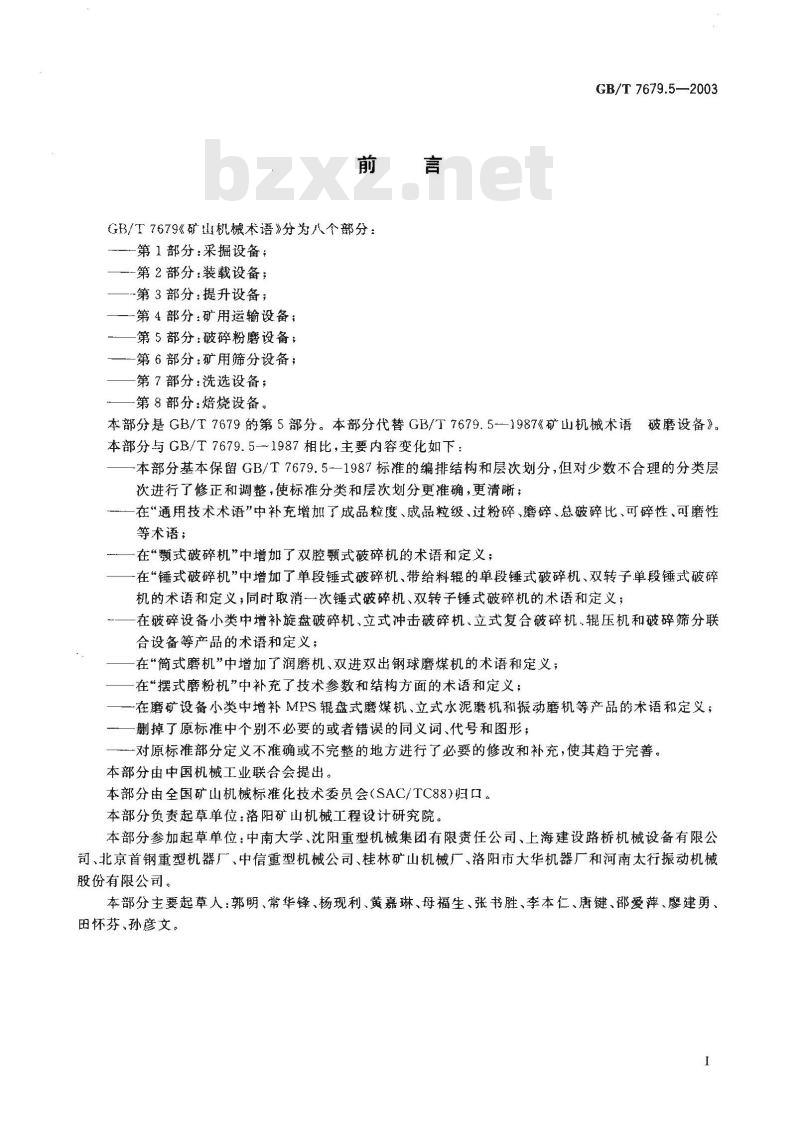

GB/T7679《矿山机械术语》分为八个部分：第1部分：采掘设备；
—第2部分：装载设备：
—第3部分：提升设备；
第4部分：矿用运输设备；
第5部分：破碎粉磨设备；
一第6部分：矿用筛分设备；
第7部分：洗选设备；
第8部分：焙烧设备。
GB/T 7679.5—2003
本部分是GB/T7679的第5部分。本部分代替GB/T7679.5-1987《矿山机械术语破磨设备》。本部分与GB/T7679.51987相比，主要内容变化如下：本部分基本保留GB/T7679.51987标准的编排结构和层次划分，但对少数不合理的分类层次进行了修正和调整，使标准分类和层次划分更准确，更清晰；在“通用技术术语”中补充增加了成品粒度、成品粒级、过粉碎、磨碎、总破碎比、可碎性、可磨性等术语；
一在“式破碎机”中增加了双腔颚式破碎机的术语和定义；在“锤式破碎机”中增加了单段锤式破碎机、带给料辑的单段锤式破碎机、双转子单段锤式破碎机的术语和定义；同时取消一次锤式破碎机、双转子锤式破碎机的术语和定义；在破碎设备小类中增补旋盘破碎机、立式冲击破碎机、立式复合破碎机、辊压机和破碎筛分联合设备等产品的术语和定义；
在“筒式磨机”中增加了润磨机、双进双出钢球磨煤机的术语和定义；在“摆式磨粉机”中补充了技术参数和结构方面的术语和定义；一在磨矿设备小类中增补MPS辑盘式磨煤机式水泥磨机和振动磨机等产品的术语和定义：删掉了原标准中个别不必要的或者错误的同义词、代号和图形；-对原标准部分定义不准确或不完整的地方进行了必要的修改和补充，使其趋于完善。本部分由中国机械工业联合会提出。本部分由全国矿山机械标准化技术委员会（SAC/TC88)归口。本部分负责起草单位：洛阳矿山机械工程设计研究院。本部分参加起草单位：中南大学、沈阳重型机械集团有限责任公司、上海建设路桥机械设备有限公司、北京首钢重型机器厂、中信重型机械公司、桂林矿山机械厂、洛阳市大华机器厂和河南太行振动机械股份有限公司。
本部分主要起草人：郭明、常华锋、杨现利、黄嘉琳、母福生、张书胜、李本仁、唐键、邵爱萍、廖建勇、田怀芬、孙彦文。
1范围
矿山机械术语
第5部分：破碎粉磨设备
GB/T7679的本部分规定了破碎粉磨设备的术语和定义。GB/T7679.5—2003
本部分适用于矿山机械破碎粉磨设备的设计、制造、使用、营销、教学、标准制定、管理和出版等领域。
2术语和定义
2.1通用技术术语

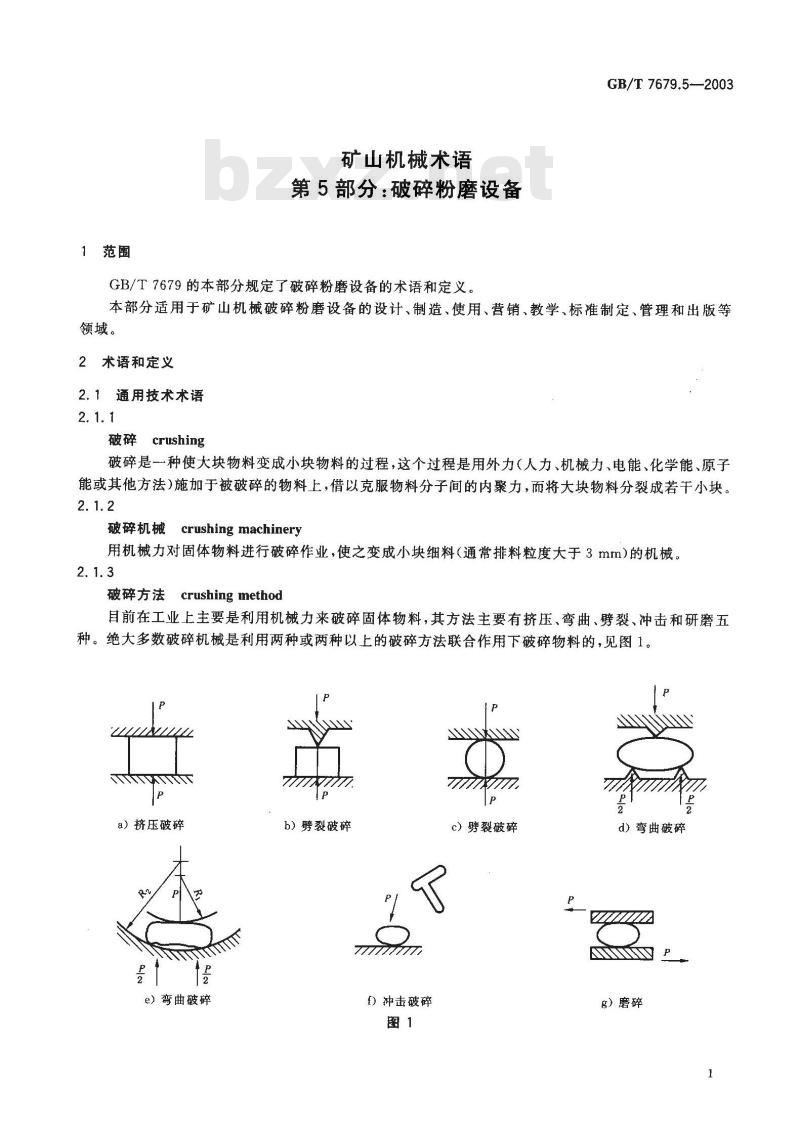

crushing
破碎是一种使大块物料变成小块物料的过程，这个过程是用外力（人力、机械力、电能、化学能、原子能或其他方法)施加于被破碎的物料上，借以克服物料分子间的内聚力，而将大块物料分裂成若干小块。2.1.2
破碎机械crushingmachinery
用机械力对固体物料进行破碎作业，使之变成小块细料（通常排料粒度大于3mm）的机械。2.1.3
破碎方法
crushing method
目前在工业上主要是利用机械力来破碎固体物料，其方法主要有挤压、弯曲、劈裂、冲击和研磨五种。绝大多数破碎机械是利用两种或两种以上的破碎方法联合作用下破碎物料的，见图1。P
a）挤压破碎
e）弯曲破碎
b）劈裂破碎
）冲击破碎
c）劈裂破碎
d）弯曲破碎
g）磨碎
GB/T 7679.5--2003

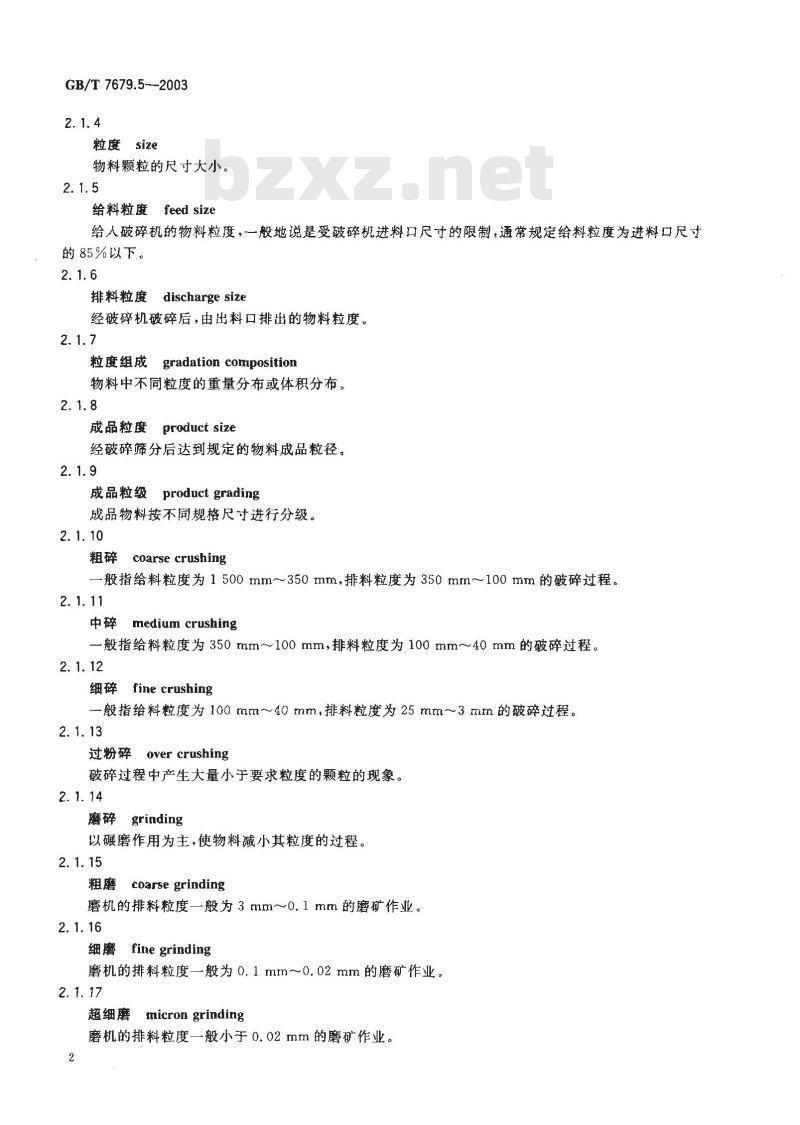

粒度size
物料颗粒的尺寸大小。
给料粒度feed size
给人破碎机的物料粒度，一般地说是受破碎机进料口尺寸的限制，通常规定给料粒度为进料口尺寸的85%以下。
排料粒度
discharge size
经破碎机破碎后，由出料口排出的物料粒度。2.1.7
gradation composition
粒度组成
物料中不同粒度的重量分布或体积分布。2.1.8
成品粒度product size
经破碎筛分后达到规定的物料成品粒径。2.1.9
成品粒级
product grading
成品物料按不同规格尺寸进行分级。2.1.10
coarse crushing
一般指给料粒度为1500mm～350mm，排料粒度为350mm~100mm的破碎过程。2. 1. 11
medium crushing
一般指给料粒度为350mm~100mm，排料粒度为100 mm~～40mm的破碎过程。2.1.12
细碎fine crushing
一般指给料粒度为 100 mm~40 mm,排料粒度为 25 mm～3 mm的破碎过程。2.1.13
过粉碎overcrushing
破碎过程中产生大量小于要求粒度的颗粒的现象。2. 1.14
磨碎grinding
以碾磨作用为主，使物料减小其粒度的过程。2.1.15
coarse grinding
磨机的排料粒度一般为3 mm～0. 1 mm的磨矿作业。2.1.16
fine grinding
磨机的排料粒度一般为0.1 mm～0.02 mm的磨矿作业。2.1. 17
超细磨microngrinding
磨机的排料粒度一般小于0.02mm的磨矿作业。2

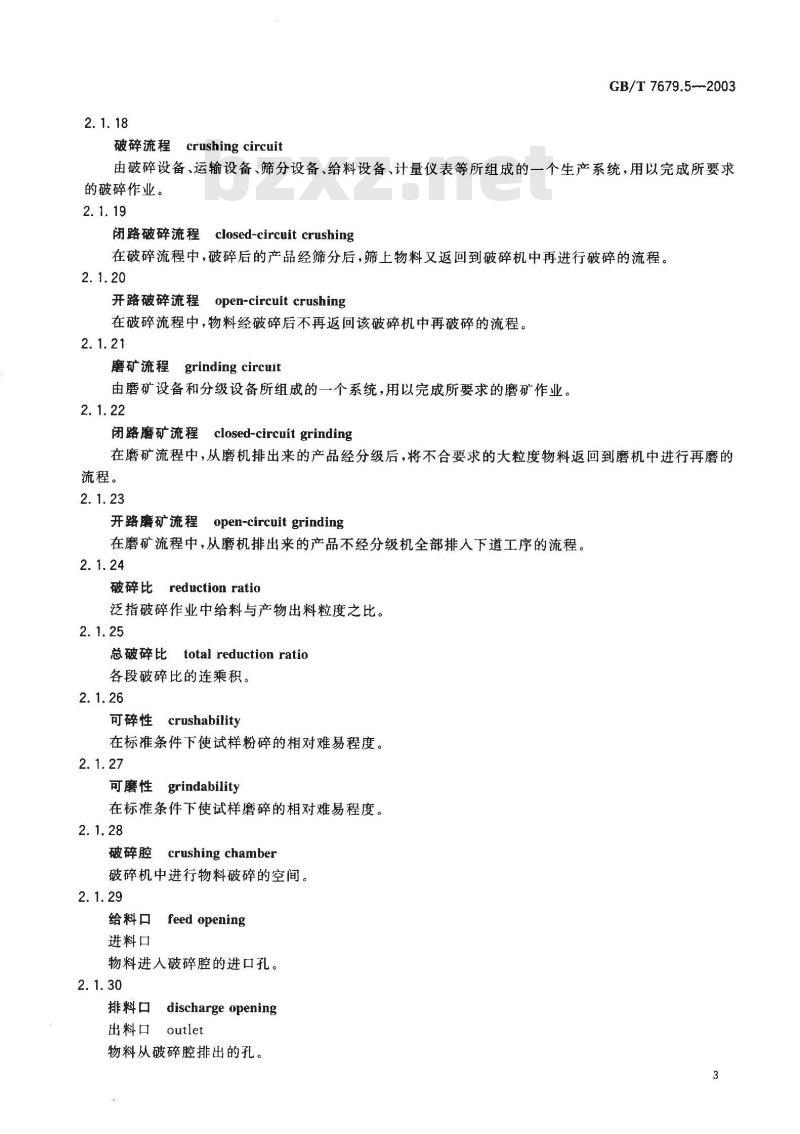

破碎流程crushing circuit
GB/T 7679.5--2003
由破碎设备、运输设备、筛分设备、给料设备、计量仪表等所组成的一个生产系统，用以完成所要求的破碎作业。
闭路破碎流程closed-circuit crushing在破碎流程中，破碎后的产品经筛分后，筛上物料又返回到破碎机中再进行破碎的流程。2.1.20
开路破碎流程open-circuit crushing在破碎流程中，物料经破碎后不再返回该破碎机中再破碎的流程。2.1.21
磨矿流程
grinding circuit
由磨矿设备和分级设备所组成的一个系统，用以完成所要求的磨矿作业。2.1.22
闭路磨矿流程
closed-circuit grinding
在磨矿流程中，从磨机排出来的产品经分级后，将不合要求的大粒度物料返回到磨机中进行再磨的流程。
开路磨矿流程
open-circuit grinding
在磨矿流程中，从磨机排出来的产品不经分级机全部排人下道工序的流程。2.1.24
破碎比 reduction ratio
泛指破碎作业中给料与产物出料粒度之比。2.1.25
总破碎比 total reduction ratio各段破碎比的连乘积。
可碎性 crushability
在标准条件下使试样粉碎的相对难易程度。2.1.27
可磨性grindability
在标准条件下使试样磨碎的相对难易程度。2.1.28
破碎腔crushing chamber
破碎机中进行物料破碎的空间。2.1.29
给料口 feed opening
进料口
物料进人破碎腔的进口孔。
排料口
出料口
discharge opening
outlet
物料从破碎腔排出的孔。
GB/T 7679.5—2003
2.2鄂式破碎机
颗式破碎机jawcrusher
借助于动颚周期性地靠近或离开固定，使进人破碎腔中的物料受到挤压、劈裂和弯曲作用而破碎的机械。
2.2.2分类
2. 2. 2. 1
简摆额式破碎机doubletogglejawcrusher具有前后两个肘板，动鄂上各点的运动轨迹为圆弧的颚式破碎机，见图2。1--—动额;
因定额板；
3-—拉紧装置；
排料口调整装置。
复摆颚式破碎机singletogglejawcrusher仅有一个肘板，动颚上各点的运动轨迹为椭圆（除悬挂点和肘板延长线与动颚交点外)的颚式破碎机，见图3。
双腔颚式破碎机doublechamber jawcrusher动上对称安装两块动题板，动上各点的运动轨迹为椭圆，两个动题板与两个固定题板组成两个破碎腔的式破碎机。
2.2.3技术参数
规格specification
以给料口的宽度乘长度的尺寸表示。2.2.3.2
啮角nip angle
固定颚板和动颚之间所形成的夹角，见图4。4
啮角，
S,——行程(排料口处水平行程)：一排料口宽度。
行程　course
在排料口的水平面上动颚上点的运动水平分量。2.2.3.4
开边排料口宽度
width of open-side discharge openingGB/T7679.5—2003
破碎机水平安装时，在破碎腔下端，活动颚板与固定颚板离开最远时，测得从一颚板齿顶到另一颚板齿根之间的水平距离。
GB/T 7679.5—2003
2.2.4结构
固定颗板stationary jawplate
装在固定颤上的破碎板。
moving jaw
动对破碎腔中的物料施加压力进行破碎。它由偏心轴(对简摆颚式破碎机为心轴）、动颚体、动颚板和轴承等组成，见图5。
活动题板movingjawplate
装在动颚上的破碎板。
2.2. 4. 4
排料口调整装置adjusting device of discharge opening为了得到所要求的产品粒度对排料口宽度进行调整的装置，有楔铁式、垫片式和液压式等形式。2.2.4.5
拉紧装置pull-back
用以使动颚、肘板、连杆和架体等机件保持紧密接触的装置，主要由拉杆和弹簧组成。2.3旋回破碎机
gyrator crusher
旋回破碎机
借助于旋摆运动的动锥（正置锥），周期性靠近或离开固定锥(倒置锥)的表面，使进人破碎腔里的矿石不断地受到挤压、劈裂和弯曲作用而破碎的机械，见图6。该机有普通型和液压型两种型式。普通型的动锥主轴铰链悬挂在横梁上；液压型是利用液压装置实现自动调整排矿口和过铁保护，其动锥主轴用机体下端的液压缸支承着。2.3.2技术参数
2. 3.2. 1
width of feed opening
给料口宽度
在破碎腔上端水平面上，固定锥和动锥靠近时的水平距离。6
横梁；
动锥；
中部机架：
4—三角皮带轮；
2. 3. 2. 2
圆锥齿轮副；
6--—偏心套；
下部机架。
排料口宽度 width of discharge opening图6
在破碎腔下端水平面上，动锥远离固定锥时两者之间的水平距离。2.3.2.3
子 specification
GB/T7679.5--2003
旋回破碎机的规格是用给料口宽度和排料口宽度来表示的，其表示型式为给料口宽度/排料口宽度。
nip angle
活动锥体和固定锥体之间所形成的夹角。2.3.2.5
偏心距
eccentric throw
是破碎机中心线和偏心套内孔中心线在锥底平面处的水平距离。2.3.2.6
动锥直径
diameter of mantle
指动锥底部的外径。
2.3.3结构
crossbeam
它是破碎机的上部机架，其作用主要是悬挂和支承动锥。2.3.3.2
中部机架
middle frame
是破碎机中部的机体，其内表面即是固定锥体，并镶有衬板。2.3.3.3
bottom frame
下部机架
是破碎机底部的机体，它有中心套筒，偏心套置于其中，借助一对锥齿轮带动旋转。7
GB/T 7679.5-2003
动锥mantle
主要由主轴、动锥体和衬板等组成，它是破碎物料的主要工作部件。2.3.3.5
偏心套 eccentric sleeve
它是将圆锥齿轮的圆周运动变为动锥的旋摆运动的带有偏心孔的部件。2.3.3.6
液压缸hydraulic cylinder
本件固定在下机架的底部，只有液压旋回破碎机才具有；其作用是支承动锥主轴，承受动锥的自重和破碎力的垂直分力。下载标准就来标准下载网
液压系统hydraulic system
它与液压缸相联通，实现破碎机的液压调整排矿口、液压支承和过铁时液压保险作用，见图7。10
单级叶片泵；
2———单向阀；
3 ——溢流阀；
截止阀；
一减震器；
6.压力表；
2.4圆锥破碎机
单向节流阀；
蓄能器：
9-··电接点压力表；
10-—油缸，
圆锥破碎机
cone crusher
放气阀。
借助于旋摆运动的动锥，周期性靠近或离开固定锥的表面，使进入破碎腔里的矿石不断地受到挤压、劈裂和弯曲作用而破碎的机械。动锥和固定锥均为正置（大头在下端），两锥体间有一段平行区，以保证物料被均匀破碎，见图8。
2.4.2分类
2. 4. 2. 1
弹簧圆锥破碎机
L spring cone crusher
其架体周边装有若干组弹簧，它既承受破碎机工作的破碎力，又是保护破碎机不被破坏的保险装置，见图9。
弹簧圆锥破碎机按破碎腔形状的不同(平行带长短的不同)分为标准型、中型和短头型三种。2. 4. 2. 1. 1
standard type spring conecrusher标准型
破碎腔的平行带长度较短，其结构如图10所示，用于中碎物料。8
动锥；
固定锥；
架体；
下机架；
2—弹簧装置
支承环；
调整环；
2. 4. 2. 1. 2
4—圆锥齿轮副；
5—-偏心套。
-动锥；
·球面轴承座；
一偏心套。
中型mediumtypespring conecrusher图8
GB/T7679.5--2003
破碎腔的平行带长度介于标准型和短头型之间，其结构如图11所示，用于中碎物料或细碎物料。GB/T 7679.5--2003
2.4.2.1.3
短头型
short head type spring cone crusher破碎腔的平行带长度较长，其结构如图12所示，用于细碎物料。D
液压圆锥破碎机hydraulic cone crusher图11
动锥主轴的上部被上机架的三个横梁支承，悬挂点较高则偏心角较小；其结构型式类似旋回破碎机，在底部装有液压缸和液压系统，用来实现液压调整、液压保险和液压卸载，见图13。液压圆锥破碎机按破碎腔形状的不同（平行带长短的不同)分为标准型、中型和短头型三种。见2.4.2.1.1~2.4.2.1.3。
2.4.3技术参数
给料口宽度width of feed opening在破碎腔上端水平面上，固定锥和动锥远离时的水平距离，见图14中的B。2.4.3.2
排料口宽度widthof dischargeopening在破碎腔下端水平面上，动锥靠近固定锥时两者之间的水平距离。2.4.3.3
specification
指动锥底部的外径。
