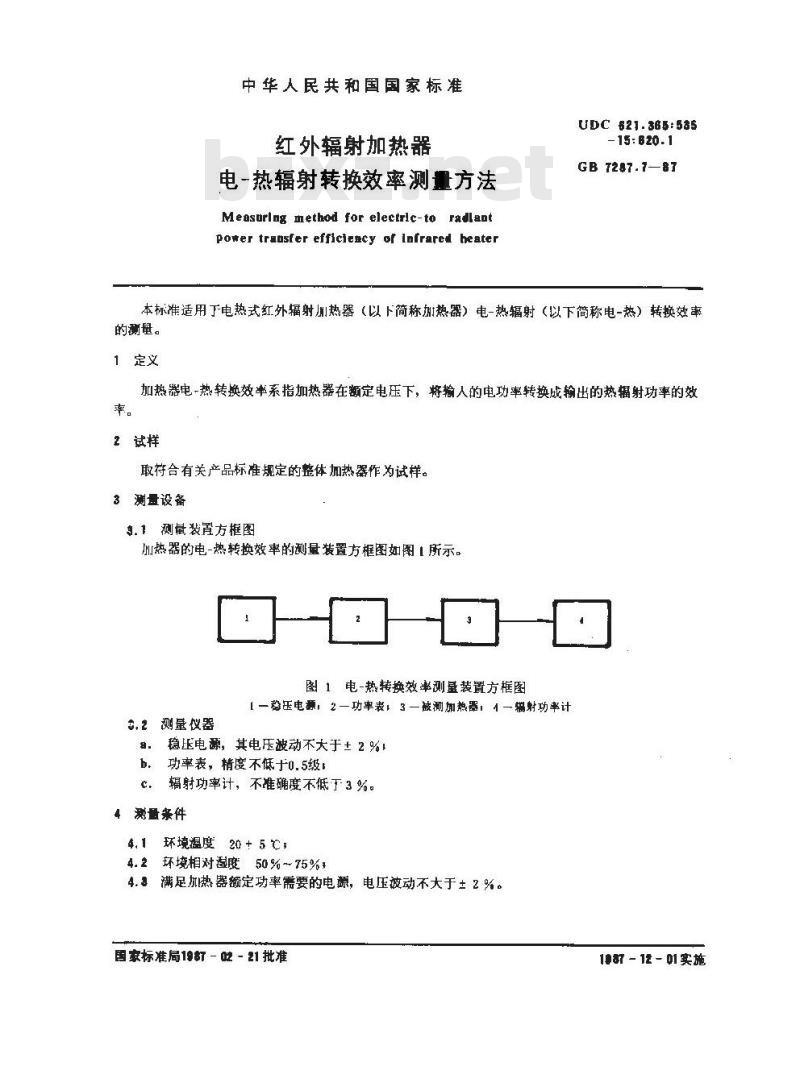

中华人民共和国国家标准
红外辐射加热器
电-热辐射转换效率测量方法
Measurlng method for electric-to radlantPover trausfer efficieacy of lnfrared heaterUDC 621.365:535
-15: 620. 1
GB 7287.787
本标准适用下电热式红外辐射川热器（以下简称加热器）电-热辐射（以下简称电-热）转换效率的测量。
1定义
加热器电-热转换效率系指加热器在额定电压下，将输人的电功率转换成输出的热辐射功率的效率。
2试样
取符合有关产品标准规定的整体加热器作为试样。3测量设备
3.1测量装置方框图
加热器的电-热转换效率的测量装置方框图如图所示。图1电-热转换效率测量装置方框图【一稳压电源，2—功率表 3—被测加热器4—辐射功率计3.2测量仪器
稳压电源，其电压波动不大于+2%a.
功率表，精度不低于0.5级
辐射功率计，不准确度不低于3%。4 测量条件
环境温度20+5℃；
4.2环境相对湿度50%~75%，
4.满足加热器额定功率需要的电源，电压被动不大于±2%。国家标准局1987-02-21批准
1087 - 12 - 01实施

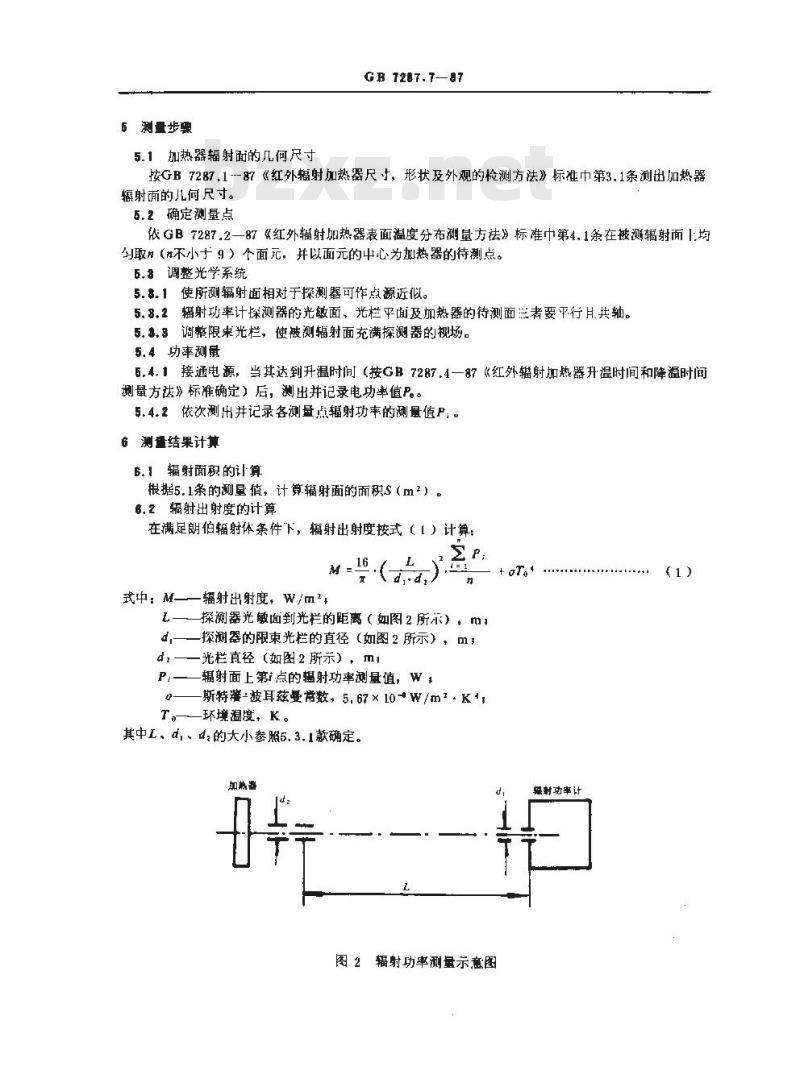

5测量步骤
5.1加热器辐射面的几何尺寸
GB 1287.787
按GB7287.1--87《红外辐射加热器尺寸，形状及外观的检测方法》标准巾第3.1条测出加热器辐射面的儿何尺寸。
5.2确定测量点
依GB7287.2—87《红外辐射加热器表面温度分布测量方法》标准巾第4.1条在被测辐射面1.均勾取（不小于9）个面元，并以面元的中心为加热器的待测点。6.3调整光学系统
5.3.1使所测辐射面相对于探测器可作点源近似。5.8.2辐射功率计探测器的光敏面、光栏平面及加热器的待测面三者要平行月共轴。5.享.3调整限束光栏，使被测辐射面充满探测器的视场。5.4功率测量Www.bzxZ.net
5.4.1接通电源，当其达到升温时间（按GB7287.4一87（红外辐射加热器升温时间和降温时间测量方法》标准确定）后，测出并记录电功率值P。。5.4.2依次测出并记录各测量点辐射功率的测量值P，6测量结果计算
6.1辐射面积的算
根据5.1条的测星值，计算辐射面的而积S（m）6.2辐射出射度的计算
在满足朗伯辐射体条件下，辐射出射度按式（1）计算：MP
式中： M-
辐射出射度，W/m2
探测器光敏面到光栏的距离（如图2所示），m探测器的限束光栏的直径（如图2所示），m；一光栏直径（如图2所示），m1
辐射面上第i点的辐射功率测量值，W,-斯特藩-被耳兹曼常数，5.67×10→W/m2·K1；环境温度，K。
其中L、d，d的大小参照5.3.1款确定。加热器
图2辐射功率测量示意图
轻射功率计

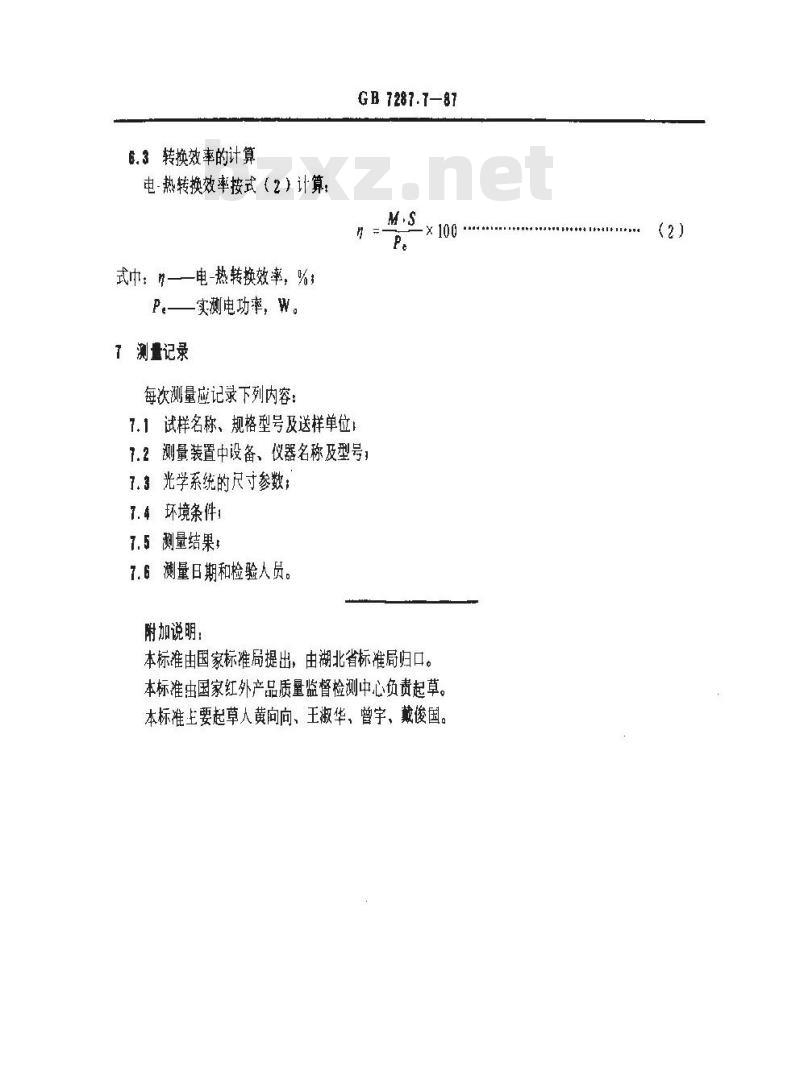

6.3转换效率的计算
电-热转换效率按式（2）计算：式中：n——电-热转换效率，%；P。实测电功率，w。
7测量记录
每次测量应记录下列内容：
7.1试样名称、规格型号及送样单位GB 7287.T—87
-×100
7.2测量装置中设备、仪器名称及型号；7.3光学系统的尺寸参数：
7.4环境条件：
7.5测量结果
7.6测量日期和检验人员。
附加说明：
本标准由国家标准局提出，由湖北省标准局归口。本标准虫国家红外产品质量监督检测中心负责起草。本标准上要起草人黄向向、王淑华、曾宇、戴俊国。(2)
