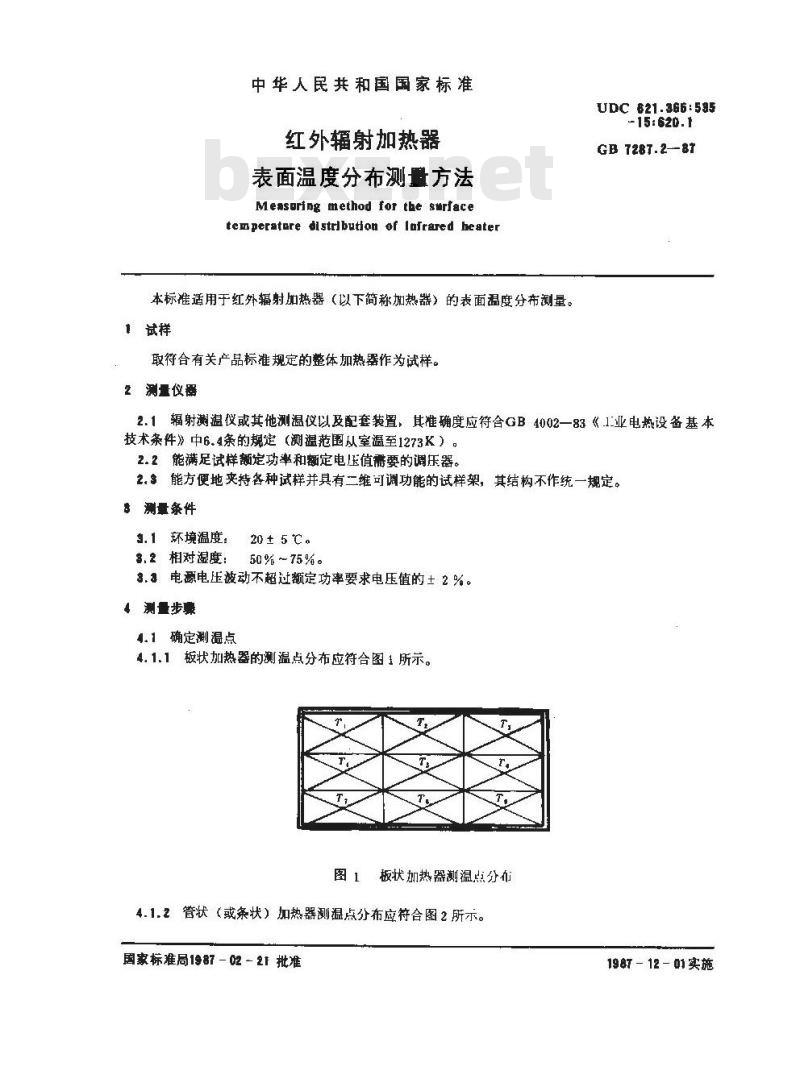

中华人民共和国国家标准
红外辐射加热器
表面温度分布测量方法
Messuring method for the surfacetem peratare distrlbution of Infrared heater本标准适用于红外辐射加热器（以下简称加热器）的表面温度分布测量。1试样
取符合有关产品标准规定的整体加热器作为试样。2测量仪器
UDC621.366:595
-15: 620.1
GB 7287.2--87
2.1辐射测温仪或其他测温仪以及配套装置、其准确度应符合GB4002一83《.1.业电热设备基本技术条件》中6.4条的规定（测温范围从室温至1273K）。2.2能满足试样额定功率和额定电压值需要的调乐器。2.3能方便地夹持各种试样并具有二维可调功能的试样架，其结构不作统一规定。s测量条件
3.1环境温度：Www.bzxZ.net
多.2相对湿度：
20 ± 5
50%~75%。
3.3电源电压被动不超过额定功率要求电压值的2%。4测量步费
4.1确定测温点
4.1.1板状加热器的测温点分布应符合图1所示。图1板状加热器测温点分布
4.1.2管状（或条状）加热器测温点分布应符合图2所示。国家标准局1987-02-21批准
198 - 12 - 01 实施

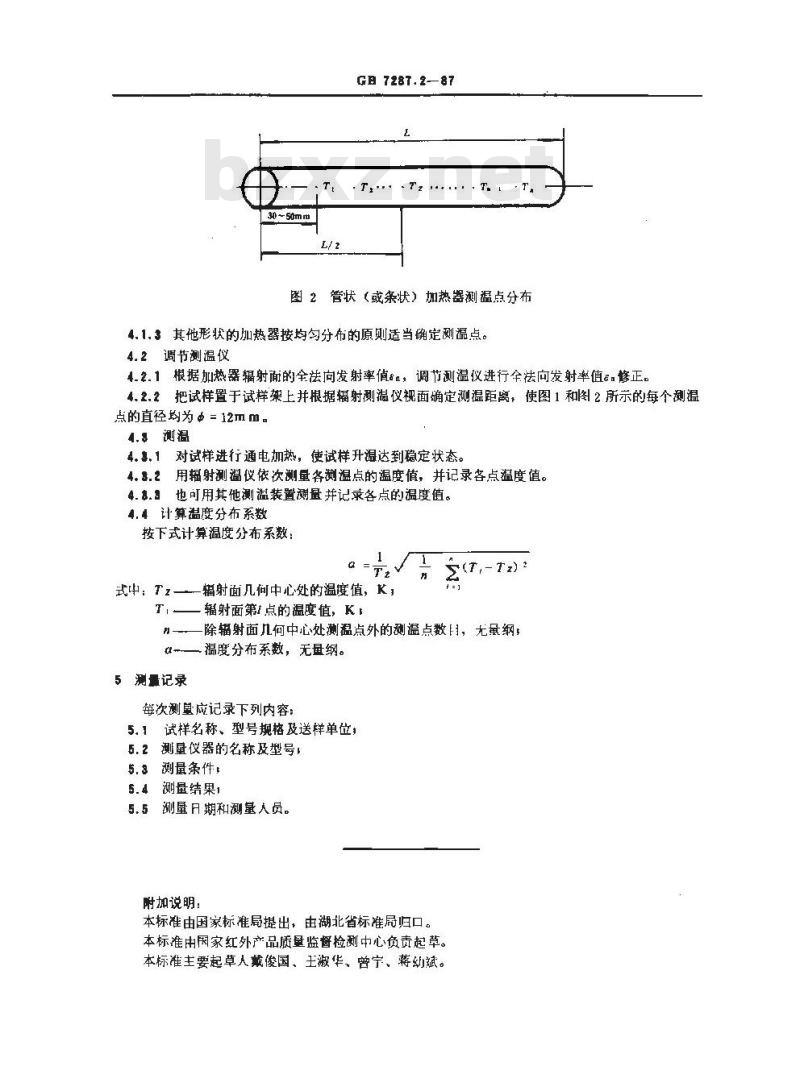

GE 728T.2-—87
.TE . T.. .Tz+.T. t +
30~50mm
图2管状（或条状）加热器测温点分布4.1.3其他形状的加热器按均匀分布的原则适当确定测温点。4. 2调节测温仪
4.2.1根据加热器辐射面的全法向发射率值，调节测温仪进行全法向发射率值e.修正。4.2.2把试样置于试样架上并根据辐射测温仪视面确定测温距离，使图1和阁2所示的每个测温点的直径均为±=12mm。
4.婴测温
4..1对试样进行通电加热，使试样升温达到稳定状态。4.3.2用辐射测温仪依次测量各测温点的温度值，并记录各点温度值。4.息.也可用其他测温装置测量并记录各点的温度值。4.4 计算温度分布系数
按下式计算温度分布系数：
式中：Tz—辐射面几何中心处的温度值，K，T-
辐射面第1点的温度值，K
除辐射面几何中心处测温点外的测温点数目，无量纲：一温度分布系数，无量纲。
5测量记录
每次测应记录下列内容：
5.1试样名称、型号规格及送样单位，5.2测量仪器的名称及型号
测量条件，
测量结果1
测量日期和测量人员。
附加说明：
本标准由国家标准局提出，由湖北省标准局归口。本标准由困家红外产品质量监督检测中心负责起草。本标准主要起草人戴俊国、王淑华、曾宁、蒋幼斌。
