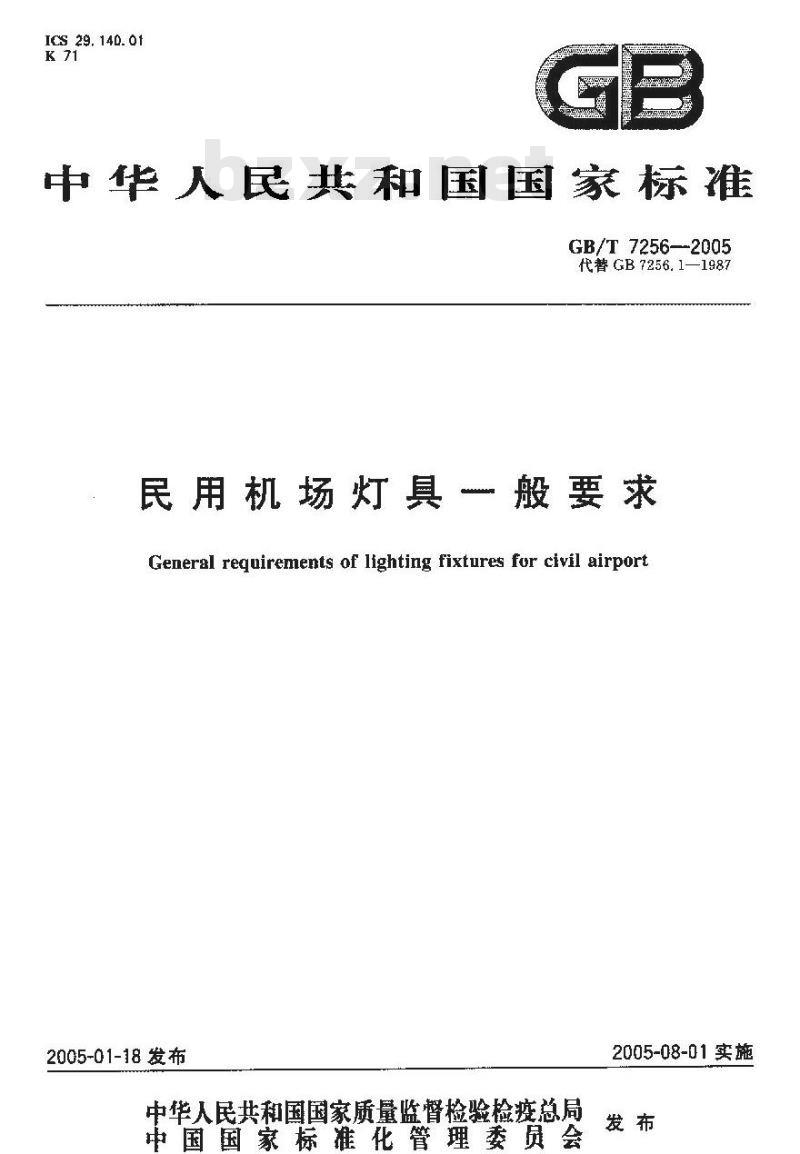

ICS 29. 140. 01
中华人民共和国国家标准
GB/T 7256--2005
代替GB7256.1-1987
民用机场灯具般要求
General requirements of lighting fixtures for civil airport2005-01-18 发布
中华人民共和国国家质量监督检验检疫总局中国国家标准花管理委员会
2005-08-01实施

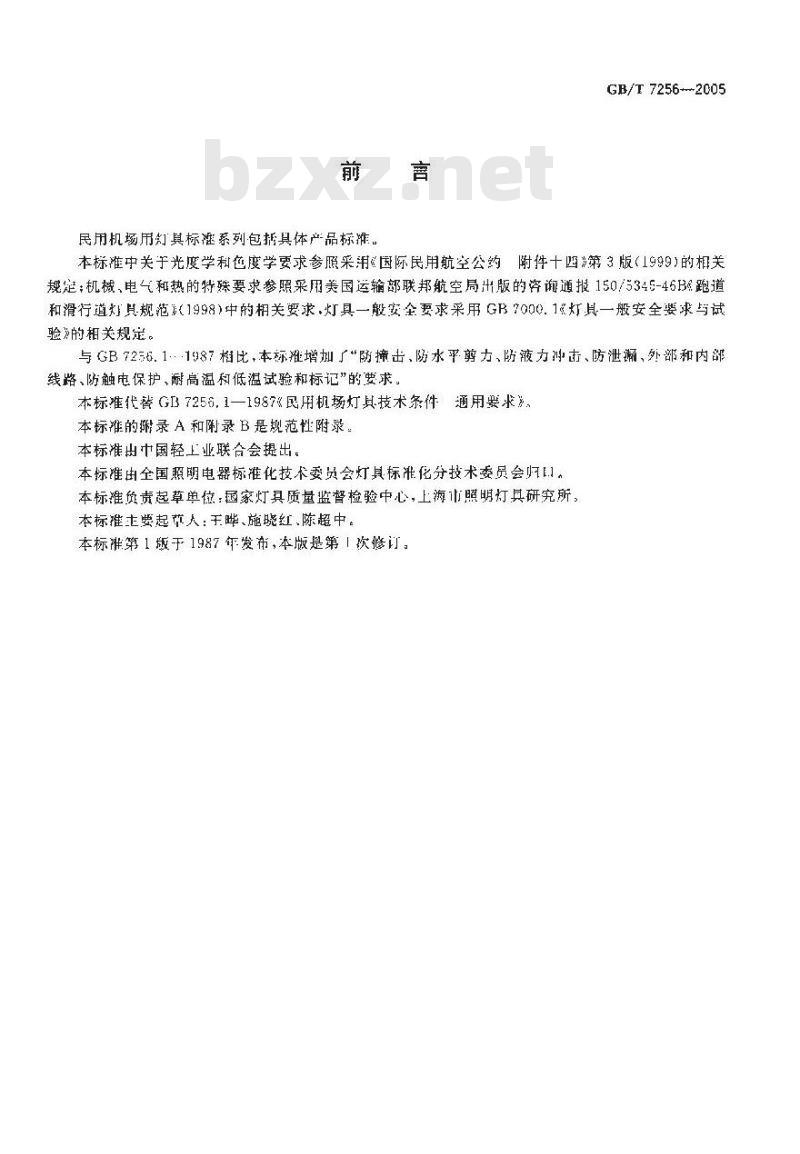

民用机场用灯具标系列包括具体产品标推GB/T72562005
本标准中关于光度学利色度学要求参照采用“国际民用航空公约附件十四》第3版（1999)的相关规定：机械、电气和热的特殊要求参照采用美国运输部联邦航空局出版的咨谢通报150/5345-46B&跑道和滑行道灯具规范\（1998)中的相关要求，灯具一般安全要求采用GB7000.1&灯具一般安全要求与试验》的相关规定。
与GB725.1·1987楷比，本标雅增划*撞击，防水率剪力，防液为冲市、防泄端、外部和内部线路、防触电保护、耐高温和低温试验和标记的要求本标准代替GB7256.1一1987民用机场灯具技术条件通用要求》。本标雄的渐录 A 和附录 B是规范性附录本标准出中国轻上业联合会提出。本标准由全国照明电器标准化技术委员会灯具标准化分技术委员会归1。本标准负责起草单位：函家灯具质量监督检验中心，上海市照明灯其研究所，本标准主要起草人：王哗、施晓红、陈超中。本标准第1版于1987年发布，本版是第1次修订。1范围
民用机场灯具一般要求
GB/T 72562005

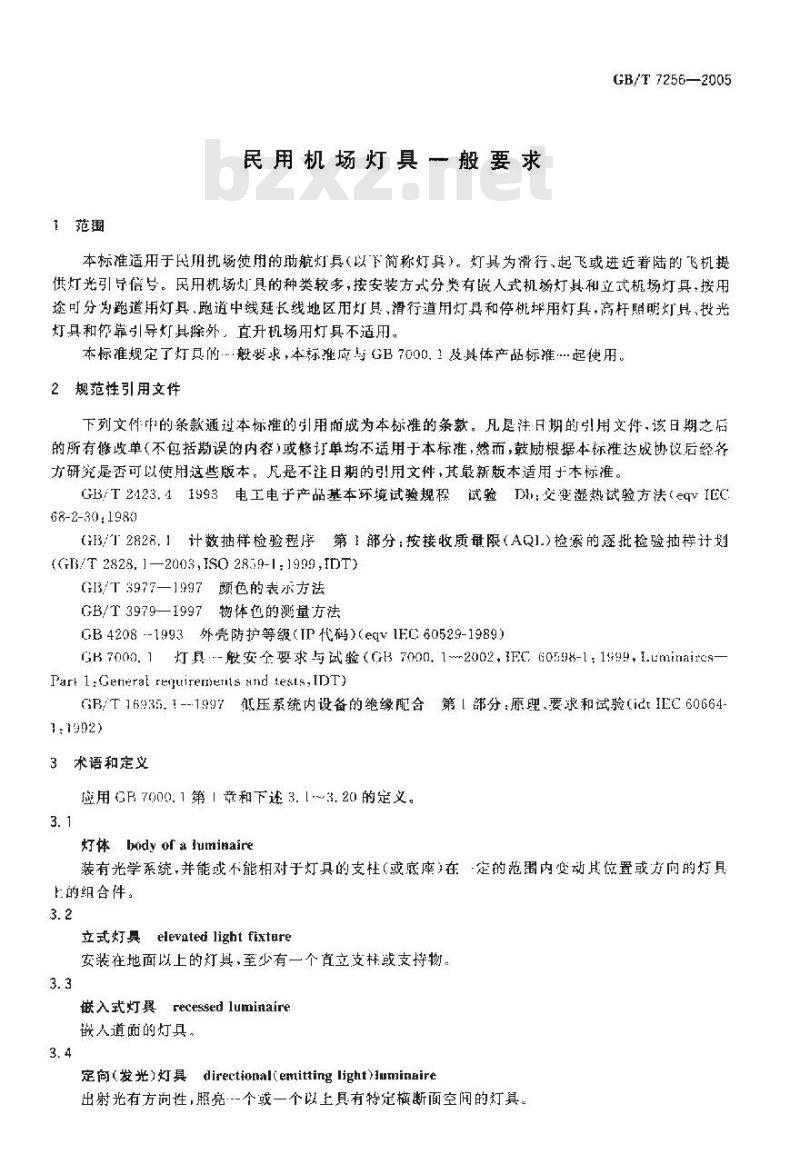

本标准适用于民用机场使用的助航灯真（以下简称灯真）。灯具为滑行，起飞或进近着陆的飞机提供灯光引导信号。厌用机场灯具的种类较多，按安装方式分类有嵌人式机场灯具和立式机场灯具，按用途可分为跑道用灯具、跑道中线延长线地区用灯具、滑行道用灯具和停桃坪用灯具，高杆照明灯具、投光灯具和停靠引导灯具除外。直升机场用灯具不适用。本标准规定了灯只的·般要求，本标准应与GB7000！及具体产品标准…起使用、2规范性引用文件
下列文件中的条款通过本标准的引用面成为本标准的条款。凡是注日期的引用文件.该日期之后的所有修收单（不包括期误的内容）或修订单均不适用于本标准，然而，鼓励根据本标准达成协议后经各方研究否可以使用这些版本。凡是不注日期的引用文件，其最新版本适用于本标推。GB/T2423,41993电工电于产品基本环境试验规程试验Dh：交变湿热试验方法（eqIEC68-2-30:1980
GB/T2828.1计数抽样检验程厚第1部分：按接收质量限（AQ1.)检索的逐批检验抽样计划(GB/T 2828. 1—2003,ISO 2839-1:1999,IDT)GI3/T3977—1997颜色的表尔方法GB/T3979—1997物体色的测量方法GB4208-1993外壳防护等级（IP代码（eqV1E60529-1989)GB7000.1灯具--般安全要求与试验(GB 7000.1~-2002，FC 60598-1,1999,1.uminaircsPart 1:Gemeral rejuiremems and tests,IDT)GB/T 16935,7--1997低压系统内设备的绝缘配合第1部分：原理、要求和试验(i2tIEC606641:1992)
3术语和定义
应用GR7000.1第章和下述3.[~3.20的定义。3.1
灯体body of a Juminaire
装有光学系统，并能或不能相对于灯具的支柱（或底座)在定的范围内变动其位置或方向的具上的组合件。
立式灯具elevated light fixtare安装在地面以上的灯具，至少有一个直立支样鼓支持物，3.3
嵌入式灯與
recessed luminaire
嵌人道面的灯具。
定向（发光）灯具directional(emiting light）uminaire出射光有方询性，照亮·-个或一个以上具有特定横断面空间的灯真。GB/T7256—2005

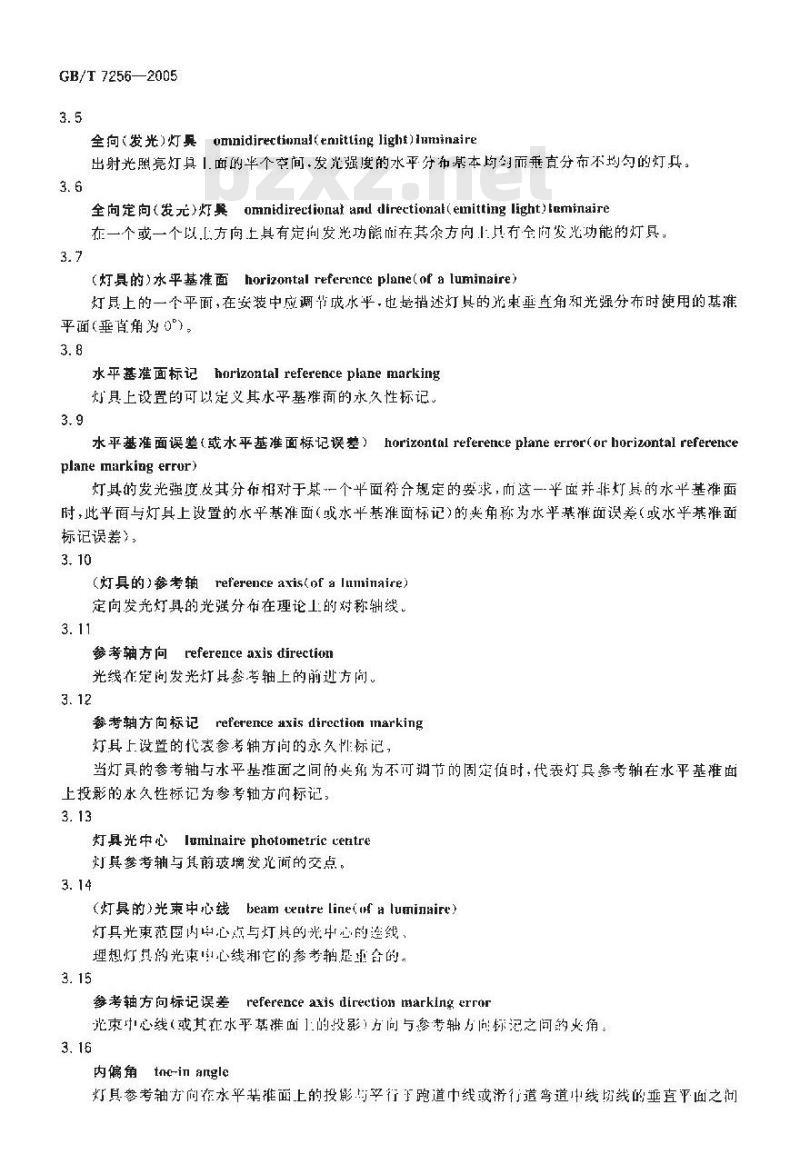

全向发光）灯具omnidirectional（enitlingligh）luminaire出射光照亮灯具1.面的半个空间.发光强度的水平分布紫本均匀而垂直分布不均勾的灯具。3.6
全向定向（发元）灯具omnidirectionatanddirectional（emittinglight）nminaire在一个或一个以L方向上具有定间发光功能前在其余方向只有全问发光功能的灯具：3.7
（灯具的）水平基准面horizontalreferenceplane（of aluminaire）灯县上的一个平面，在安装中应调节成水平，也长措述灯具的光束垂点角和光强分布时使用的基谁平面（垂首角为0\）
水平基准面标记horizontalreferenceplanemarking灯具上设置的可以定义其水平基准面的永久性标记。3.9
水平基准面误差（或水平基准面标记误差）horizontalrefereniceplaneerrer（orhorizontalreferenceplanemarkiag errur)
灯具的发光强度其分布相对于某一个平面符合规定的要求，而这一平座并非灯是的水平基准面时,此平面与灯具上设置的水平基准面(或水半基准面标记)的夹角称为水平基准面误差(或水乎基面标记误差），
(灯具的)参考轴reference axis(of a luminaire）定问发光灯真的光强分布在理论工的对称轴线，3.11
参考轴方向referece axis direction光线在定问发光灯其参考轴上的前过方间。3.12
参考轴方向标记referenceaxisdirectionmarking灯具上设置的忙表参考轴方问的永久性标记，当灯具的参考轴与水平基谁面之间的央痴为不可调节的固定侦时，代表灯兵参考轴在水平基准面上投影的水久性标记为参考轴方向标记3.13
灯具光中心Iaminaire photometric centr灯具参考轴与其前玻璃发北面的交点。3. 14
(灯具的)光中心线beam ntreline(f a luminairt）灯具光范圆内中心点与灯具的光中心的造线埋想灯其的光束心线它的参考是亚台的。3.15
参考轴方向标记误差referenceaxisdirectionmarkingerror光束地心线（或其在水平基面1的没影）方向与参考轴方间标记之间的火角。3.16
内偏角tnce-inangle
灯具参考轴方间在水平帮谁面上的投影与平行跑道中线或滑行道弯道中线切线的垂直平面之间GB/T 7256--2005

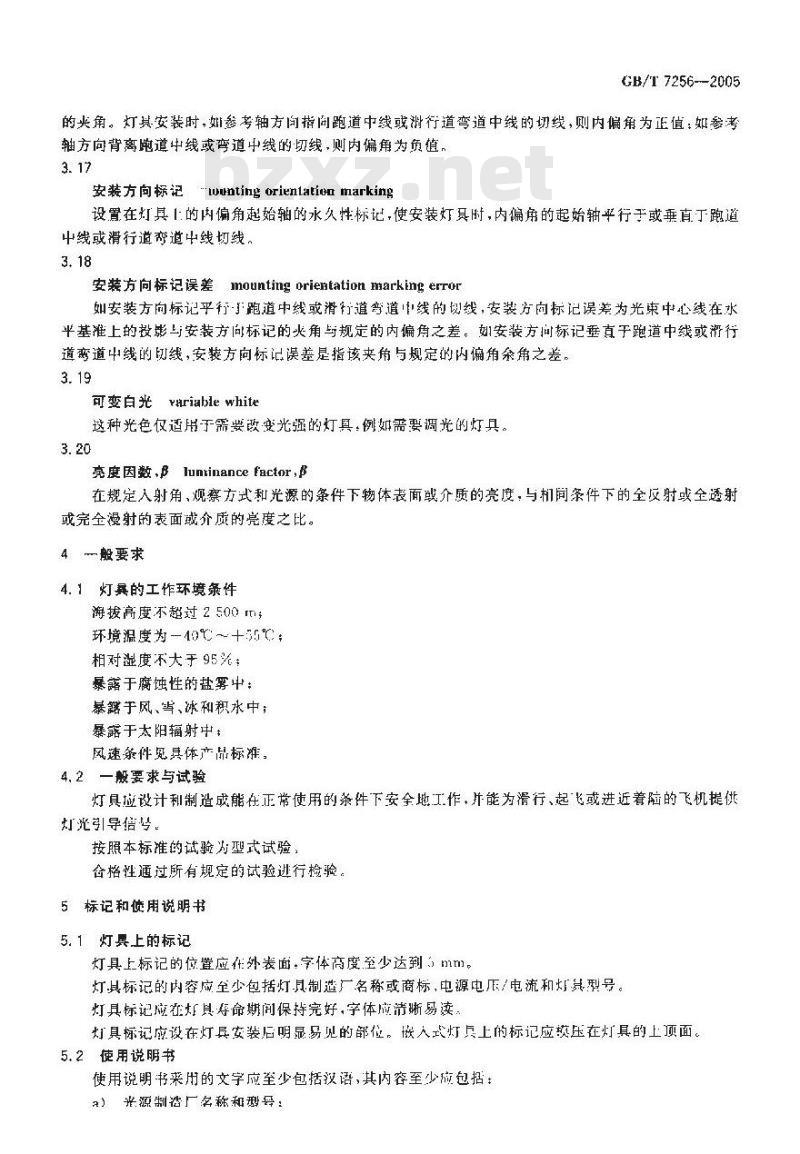

的夹角。灯其安装时，如参考轴方自指向跑道中线或行道弯道中线的切线，则内偏角为正值：如参考轴方向背离跑道中线或弯道中线的切线，则内偏角为负值，3. 17
\wunting orientatien marking安装方向标
设置在灯具1的内偏角起始轴的水久性标记，使安装灯其时，内偏角的起始轴平行于或垂直丁跑道中线或滑行道齊道中线切线。
mounting orientation marking error安装方向标记误差
如安装方向标记平行跑道中线或滑行道等道线的切线，安装方向标记误差为光束中心线在水平基推上的投影与安装方向标记的火角与规是的内偏贯之差，划安装方呵记直宇跑道中线或滑行道离道中线的闭线，安装方向标记误差是指该夹角与规定的内偏角余角之差，3.19
rariable white
可变白光
这种光色仅适用于需要改变光强的灯具：例如需要调光的灯具。3.20
亮度因数，lunrinance factor，β在规定入射角，观察方式和光源的条件下物体表面或介质的亮度，与相同条件下的全反射或全透射或完全漫射的表面或介质的亮度之比。4般要求
4.1灯暴的工作环境条件
游拔高度不超过2500 rz
环境温度为-40℃～十55℃；
相对避度不大于95元
暴露于腐蚀性的盐雾中；
暴露于风、笃、冰和积水中；
暴露于太阳辐射中
风速条件氮具体产品标准：
4. 2一般要求与试验
灯具应设计利制造成能在正常使用的条件下安全地工作，并能为滑行、起出或进近着随的飞机提供灯光引导信号，
按照本标准的试验为型式试验，合格性通过所有规定的试验进行检验。5标记和使用说明书
5.1灯具上的标记
灯具上标记的位置应在外表面，字体高度至少达到、）mm。灯具标记的内容应至少包括灯具制造厂名称或商标，电源电瓜/电流和灯具型号。灯具标记应在灯具寿命期问保持完好，字体应清晰易读灯具标记应设在灯兵安装后明显易见的部位。嵌人式灯兵上的标记应模压在灯具的上顶面。5.2使用说明书
使用说明书来用的文学应至少包括汉语，其内容至少施包括：a）光源制造厂名称和号：
GB/T 7256—2005
裴示件配實科接线的图中
c）完整的零部件清单，包括零件名称（零件编号）、制造厂的名称、地址、型号规格利技术参数；组装和安装说明，包括水平基准面、参考轴方向和安装方向标记（如桌有）的调节和锁紧、铺筑d
而下可能要开的孔、槽良少、建议的转矩和特殊安装要求；e）泌要的维修说明。
6结构
6.1灯具应符合本标准及有关产品标准的规定-并按照经规定程序批准的图纸及文件制造。灯具的重量和外形尺寸拉符合产品标准的规定，6.2灯具的可替换部件应易于更换，而且部件的史换成不至于降低灯其的各项性能。6.3导线管应光游，没有磨损导线绝缘层的刃边、毛几、毛刺等。6.1至6.3的合格性由测量利口规险验，必要时将灯具拆开重装检验6.4嵌人式灯具顶部突出于跑道道面和滑行道道面之上应不超过12.5m，且灯真上表间的坡度不得大丁20（凹陷部分除外）。
合格性通过测量来检验。
6.5材料
6.5.1灯其的零部件的材料应是耐魔蚀的或涂覆以耐摘蚀的保护层。6.5.2在可能产生电化璃蚀的不同金属的按触面上应设有防魔层，6.5.1和6.5.2的合格性用（GB7000.1第4章4.18的试验检验。6.5.3灯具上的载流部件必须尚铜和含铜至少50%的合金或至少具有相同性能的材料制成。6.6灯具应能承受正常工作时可能的机械应力。6.6.1静念承重试验
灯具在止常工作状态应能承受大型飞机轮胎的压力和冲撞而不损坏。合格性用下述试验检验：
对嵌人式灯具和立式灯具的底座应进行静态载荷试验。嵌人式灯具在配套的浅式或深式基座上安装后.灯具整体啦能经受均句地加在灯具表面十：31.7kg/cm（450磅/平方英小）的静负荷。对于立.式灯具的底板，负荷应为1134kg
试验负荷应通过-块直径比灯具整体外径牟小25mm的橡胶块加在试样顶部。橡胶块厚度应为25mm，肖l低硬度为55~70负荷应均匀地加在橡胶块上，加压速度应不超过4536kg/min，个负荷应维持至少」min。试验时，立式灯具底板应装在一个基座上进行试验不合格的迹象包括发生永久性变形、材料或表面涂层开裂，或灯具的江何部件，基座或底板的损坏。6.6.2振动试验
嵌人式灯真应能承变任~轴线的振动，当振动频率为20Hz至2000IIz之间的握动时灯具应能前受15g的惯性负载。灯泡的灯丝在受到2011z个2000Hz之间的振动时应能耐受3的加速度：灯其啦承受游着个互相垂直的轴线（乎行于灯兵中线，垂直丁灯具中线和铅直地）为向的正弦娠动。
试验分两个部分进行。只有在第一部分试验过程中灯泡损坏的情况下才有必要进行第二部分的试验。第一部分的试验中应给灯泡加上分路器并不断监视电路的通断。灯其成在从20Hz举5心心11z整个频带上经受振动，最大加速度为10多。然后再从500Hz至200011z.频带上经受振动，最大加速度为15g.每次振动扫描持续10min，下载标准就来标准下载网
振动以后应对灯其进行检套。任何部的机械损伤、任例零件或紧固件的松动、试验中电路的断开或灯泡在灯具内有位移，都被认为不合格：如果灯泡被振坏环，应予更换并拆除分路器新逃行试验，侣最大加速度为3。在第二次试验中，灯泡皱壳或灯丝的损坏均被认为不合格。6.6.3易折性试验
GB/T 7256--2005
立式灯具在被飞机意外地撞左时，要迅速从根部折断以尽虚减小损坏飞挑的可能性。6.6.3.1易折点高出地面不超过3岁mm，能承受204Nm的弯矩不损坏，当弯矩达到680Nm以前应能干脆地从安装系统脱开。
合格性用下述试验检验：
按标称高度将灯具完全组装好并安装在一块牢固固定住的底板上。负荷应加在灯体上刚刚在逐镜下面的一点上，以不人于每分钟220N的速度逐渐加力·直到达到204Nm1为止。在确知灯具能够经受此负荷而不损坏，应继续以原速度增大负荷，这个易折点应在弯矩达到680Nm以前折断。应对5个易折装置逃行试验，任何·个不能满足要求或在易折装置折断以前灯具任何部件损坏都视为不合格。6.6.3.2易折装置在折断后应易更换，非金属易折装置应能在整个温度变化范围内保持其规定的性能，
6. 6. 4耐风力性能
节式炸具应能经受规定的风力而不损坏。合格性内6.6.4.1或6.6.1.2规定的试验检验，试验后灯体的偏移不应超过25mm，而互不应产生塑性变形，易折装臀不应折断。6.6.4.1灯具倒转90°，连同易折装置按正常固定方式固定在支持物上，使最大迎风面处于水平位置然后在灯具上均匀地加负载或吊重的方式均匀地施加压力，历时10min。然后将灯具翻转130，重复上述试验，施加的压力P按下式计算：P = V × 2. 4 X $/1503
式中：
P——LE力,单位,为干牛(kN);
S——最大迎风面的投影面积，单位为平方米（m）V—产品标准规定的最大风速，单位为于米每小时（km/h）。6.6.4.2将灯具放入风润内，以最大迎风面迎风，将风速增大到产品标准规定的最大风速，维持10min，然后将灯具旋转180°，重复上述试验。6. 6. 5 撞击试验
嵌入式的跑道灯应能承受40J能量的多次撞击。合格性通过下述试验检验。
将灯具牢周地固定在一块25mm厚的钢板或厚度不小于100mm的混凝上基础上，钢板或混凝土基础的大小应至少为1m×1m见方，灯具以全亮度点亮2h.然后保持亮度不变，使一个2.27kg表面经过济火硬化的钢球从1.83m的高度落到灯具顶面中心，共10次，每次间隔时间为5min（当钢球质景M不为2.27kg时，应保持质量M(.kg）与跌落高度Hm）的乘积M·H一4.15）。然后打开灯具检查，光学部件（包括灯泡.反射器和棱镜等）应无损坏和移动。6,6.6水平前力试验
安装于跑道的嵌入式灯具整体应能经受加在灯其项部平行于安装面的任何方间土的1361kg的剪力，
合性用下述试验检验：
试验时模拟飞机轮胎在刹车时作用在灯具的剪力。在灯具项部连接（焊接）上一根直条，直条平行于灯具在安装就位后的跑道中线。直条的两应仲出灯具的边缘以便施加载荷。灯具应装到一个基座或其模拟件正并用制造厂规定的转矩上紧，然后将灯装到一个压力机1并使直条与压力机的活塞成一条直线，然后用压力机在直条的一端施如1361kg的压力。按此方式对直条的两端分别加压随即放松各20次。
GB/T 7256—2005
任何结构的损坏、零件移位或紧固件的松动均将被认为不合格。6.5.7液力冲击试验
嵌人式灯具整体的顶部应能承受1380kPa的瞬时液力冲击。合格性用下述试验检验：将灯具整体浸入水下约13mm深处。灯具出光窗口叫周的上我面用一个不透水的金属圆循圈起求，圆桶内有个径为45mm的钢质活塞。圆桶内应注满水并排去全部空气，然后用.个重2.27kg的球从1.83m高度上坠落到活塞上，如此复；次（当钢球质量M不为2.27kh时，应保持质量M(kg)与跌落高度H(m)的乘积M·H=4.5）。灯具应没有任何机械断裂、光学损坏或水渗透到光学内腔：6.7水平基准面标记和安装方向标记6.7.1灯具应设有水平基准面或水平基准面标记，它的位置和尺寸应便于在安装灯具时调置成水平。水平基准闻或其标记误差应在士0.5°范围内。6.7.2有定向发光要求的灯具，应设有参考轴方向标记或安装方向标记。方间标记应设在明显的位置并有足够的尺寸，便于在安装时使用，方向标记的误差应符合下列要求：a）立式灯具应在+1.0°范围内。h）嵌人式灯具应在上.1.0范内·其中用在滑行道曲线段中线灯而以在十2.5范围内。6.7.3安装方向标记与水平基准面误差测录安装方向标记与水平基准面误差测量按附录A的A.3.9进行，7电电距离和电气间
带电部件与邻近的金属件之间应有足够的空隐，爬电距离和电气间隙不得小干表1的规定，表 1 的限值基于污染等级 4。
注：污染程度或过电压类型参考GB/T16935.11997.污染等级4为造成持久的导电性泻染环境，例如由F导电尘埃或南或霄所引起的。
表1胭电距离和电气间限值
电压等级/
按绝缘材料的CTI值划分为如下四组：绝缘材料组别
绝缘材料组别 ⅡI
绝缘材料组别且a
CI12600
400≤CTI-600
175≤CTI400
酰孤漆处理的环氧玻璃布板，
绝缘材料红别旧b
1005CTT175
爬电距离/mm
绝综材料组别
例如上釉的陶瓷、去母、玻璃。电气间隙：
例如三聚睛胺石棉耐弧蜓料、砖有桃石梯稀耐孤塑料。例如聚四氟乙烯塑料、三聚腈胺玻璃纤维塑料、表面用例如酚醛塑料、层压制品，
8外部和内部线路
应用GB 7000.1 第 5 章的规定
9 防触电保护
应用GB7000.1第8章的规定。
10防尘,防固体异物和防水
GB/T 7256--2005
应用GB7000.1第 9章和下述[0.1至 10.3的要求,但GB7000.1第9章10.3的试验用下述10. 4代替。
10.1实式灯具的外壳防护等级成至少达到IP31,合格性用GB 7900.1中110.2.0和70.2,5规定的试验检验：
10.2嵌入式灯具的外壳防护等级应通过IP65、JP67和下述10.3规定试验，IP65用GB7000.1中10.2.2和10.2.6规定试验检验，IP67纳合格性用G37000.1中10.2.2和10.2.8规定试验检验，注：灯具按GB420S中规定的1P数字”分类法进行分类。10.3泄漏试验
在振动试验、撞击试验、液力冲击试验和静态承重试验均合格后，嵌人武灯具应进行此试验。在进行此项试验以前，应将引人灯具的导线承受13.6kg的拉力5min以测试导线人口处的密封先好与否。然后将灯具没人水下至少76mm深处并使灯具承受138kPa的内压10min。试验过程中灯具应无任何泄漏，10.4交变湿热试验
所有灯具都应适应正常使用可能出现的湿热条件，合格性山湿热试验后立即进行第10章的试验来检验，并目视观测漆层的抗湿热性能。试验前用刀片（刀片刃口与漆层表面垂直）在平整的漆层上横竖划痕直至基体表面，形成9个小方格，每个小方格的面积为1mm2
按GB/T2423.41993的规定进行试验，试验周期为6周期，1个周期为21h.高温试验的温度为55%。
湿热试验后，应无影响安全的损害。漆层的9个方格完整、无漆膜脱落。注：油漆以外涂展（如阳极氧化层）的试验方法正在考虑之中。11绝缘电阻和电气强度
灯具应有足够的绝缘电阻租电气强度，合格性通过10.4交变湿热试验后进行GB7000.1第10章的试验来检验。
12温度适宜性
灯具在正常使用的条件下应不损坏，并保持规定的特性。灯具上的橡胶和塑料等部件成能谢受环境低温、月陋以及灯具点燃所产生的高混。12.1立式灯具
12.1.1高温试验温度为55℃，试验时间为72h，灯具按正常运行方式装好并在试验全过程中一直点燃。任何材料或性能的变坏都应视为不合格。试验时应配用功率最大的灯泡和透射比最低的滤光片。12.1.2灯具承受40℃士2℃低温24h.在此期闭的开始和终了时应能点燃。试验过程中材料或性能的变坏视为不合格。
12.2嵌入式灯具
12.2.1加速寿命试验
将灯具放在湿温度稳定在至少55的士2℃下沙单以模拟安装在道面上的情况。灯具的下面和四周GB/T 7256—2005
的砂层厚度至少为127mm。十沙应填满在道面以下的灯具的所有空隙。然后以额定电流点燃灯具：点燃时闻至少为灯池额定寿命时间的一半。试验时配用滤光片的灯具应配上透射比最低的滤光片。然后去掉全部干沙，按要求测量灯具的光度性能，光强感不低于有关标准中规定光强的8们。拆开灯具检查，灯具应无变形、起泡、热损伤和璃独迹象。12. 2. 2低温试应
将灯具全部浸人水中。漫入水中的灯具应经受24h的一40℃2℃的低温，低溢处理后守即以额定电流点燃灯具0.5h或到灯具能够脱开冰块为止，如此重复3个循环。任何揽坏迹象均被视为不合格。12.2.3循环和热冲击试验
灯具应承受开关循环试验，方法是在室温（干燥）中以额定电流点燃灯具至少4h，然后关灯并立即将灯具授入水中茎少305 mm深处，维持室少4 h。水温在灯具没人前应为5℃或低于5℃。循环复 3次试验，在3次环结束后立即进行检查。任何透镜或璃的破裂、光学系统有水渗人或任何零件损坏应视为不合格。12. 2. 4 表面温度
灯具燃点时易被飞桃轮胎触及的顶部表面温度应不超过160℃，在灯具燃点并承受总重盘为2721kg以上的重型车辆轮胎覆盖10min以后，灯具顶部表面最高温度应不超过160℃。在试验以前,灯具应在环境温度不低于25℃的静止空气中以高亮度点燃至少2 h。试验时灯具应使用透射比最低的滤光片。测量温度的热电偶应固定在灯具的最热点与轮胎之间13灯光颜色
灯光颜色在GB/T3977-1997标准色度系统中的色品坐标应在表2规定的界限之内，如图1所示。
用标定谁确的测量色品垒标的仪器对额定电流和功率下点燃的灯具进行光色测定，应测量该灯具的等光强图中的最里层的等光强曲线内的五个点的色坐标。如果等光强曲线为椭圆或圆形，五个测最点应为圆或圆的中心和与水平、垂直方向相切的四个点。如果等光强也线为长方形，五个测量点应为长方形的中心及其四个角，
囊2灯光颜色的界限方程
灯光颜色
元0.980—元
x0.360-0.080y
30.390—0.171r
y=0. 382
y-0. 7900. 6671
y=.805x+0.065
1 y0.400—:
+.-0.600+0,133
灯光颜色
可变白光
表2（续）
y=0.440和y=0.150+0.6402
30.050+0.750.和=0.382
.r=0, 255+0. 750y和α=1. 185—1. 500yx-0.285
=0.440和y-0.150+6.640
20.050+0.750x和=0.382
GB/T 7256——2005
ttttitttttrrt
Trt9 0. 90
O, goettittea etteeuttitututttrry520
1EC国愿照明委负会色度图
可变白色
Eunumunhmhd
灯光颜色在标准色魔系统中的区域界限图1
GB/F7256—2005
14光度特性
14.1发光强度及其分布
灯具在规定的光源和额定电压（电流）的1.作状态下，其发光强度及其分布应满足相应产品标的规定。检验方法见阳人。
14.2平均光强差异性
灯具与灯具之间在产品标准规定的范围以内的发光强度平均值，其差异应不大于1.5：1。抽取3个间型号灯具分别测出平均光强值进行比较各火灯平均光强值之间的差异不大于1.5：1为合格。15表面颜色
立式灯具表面应漆成黄色，黄色在GB/T3977—1997标推色度系统中的色品坐标应在我3规定的区域界限之内,如图 2 所示测量给出的亮度因数9 45/0 应不小于 0. 45,0.10
380-419
代表标推概明体D65
690-70
围2表面颜色在标准色度系统中的区域界限0. 70
