【国家标准(GB)】 热塑性塑料管材及管件密度的测定第二部分:聚丙烯管材及管件密度的测定

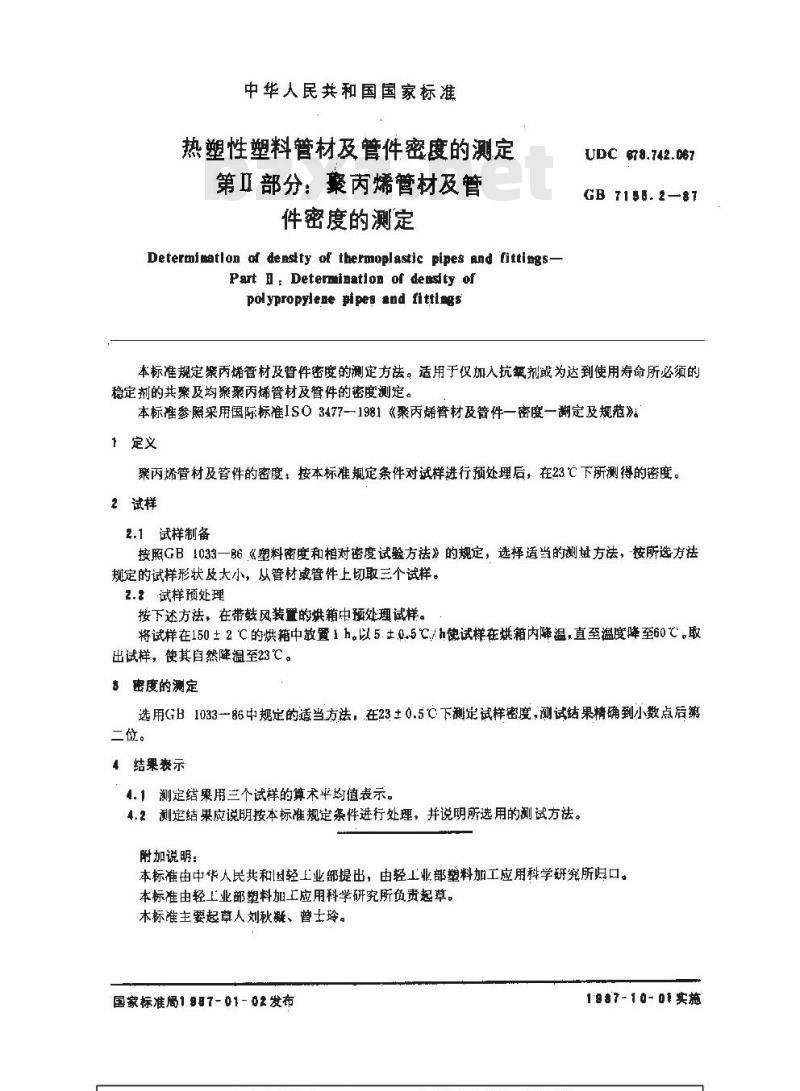

中华人民共和国国家标准
热塑性塑料管材及管件密度的测定第Ⅱ部分：聚丙烯管材及管
件密度的测定
Determinatlon of denstty of thermoplastic pipes and fittings-Part I : Determinatlon of density ofpolypropylene pipes and fittingsUDC 678.742.067
GB 71$6.2—87bZxz.net
本标准规定聚丙烯管材及管件密度的测定方法。适用于仅加入抗氧剂或为达到使用寿命所必须的稳定剂的共聚及均聚聚丙烯管材及管件的密度测定。本标准参照采用国际标准IS03477一1981《聚丙烯管材及管件一密度一潮定及规范》1定义
聚丙烯管材及管件的密度：按本标准规定条件对试样进行预处理后，在23℃下所测得的密度。2试样
2.1试样制备
按照GB1033一B6《塑料密度和相对密度试验方法》的规定，选择适当的测量方法，按所选方法规定的试样形状及大小，从管材或管件上切取三个试样。2.2试样预处理
按下述方法，在带鼓风装置的烘箱中预处理试样。将试样在150±2 ℃的烘箱中放置1 h。以5.±0,-5℃,/h像试样在烘箱内降温，直至温度降至60℃,取出试样，使其自然降温至23℃。。密度的测定
选用GB1033-86中规定的适当方法，在23±0.5℃下谢定试样密度，测试结果精确到小数点后第二位。
4结果表示
4.1测定结果用三个试样的算术平均值表示。4.2测定结果应说明按本标准规定条件进行处理，并说明所选用的测试方法。附加说明：
本标准由中华人民共和国轻上业部提出，由轻工业部塑料加工应用科学研究所归口。本标准由轻上业部塑料加工应用科学研究所负责起草。木标准主要起草人刘秋凝、曾士玲。国家标准局1 887-01-02发布
1987-10-01实施
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
