【国家标准(GB)】 热塑性塑料管材及管件密度的测定第一部分:聚乙烯管材及管件基准密度的测定

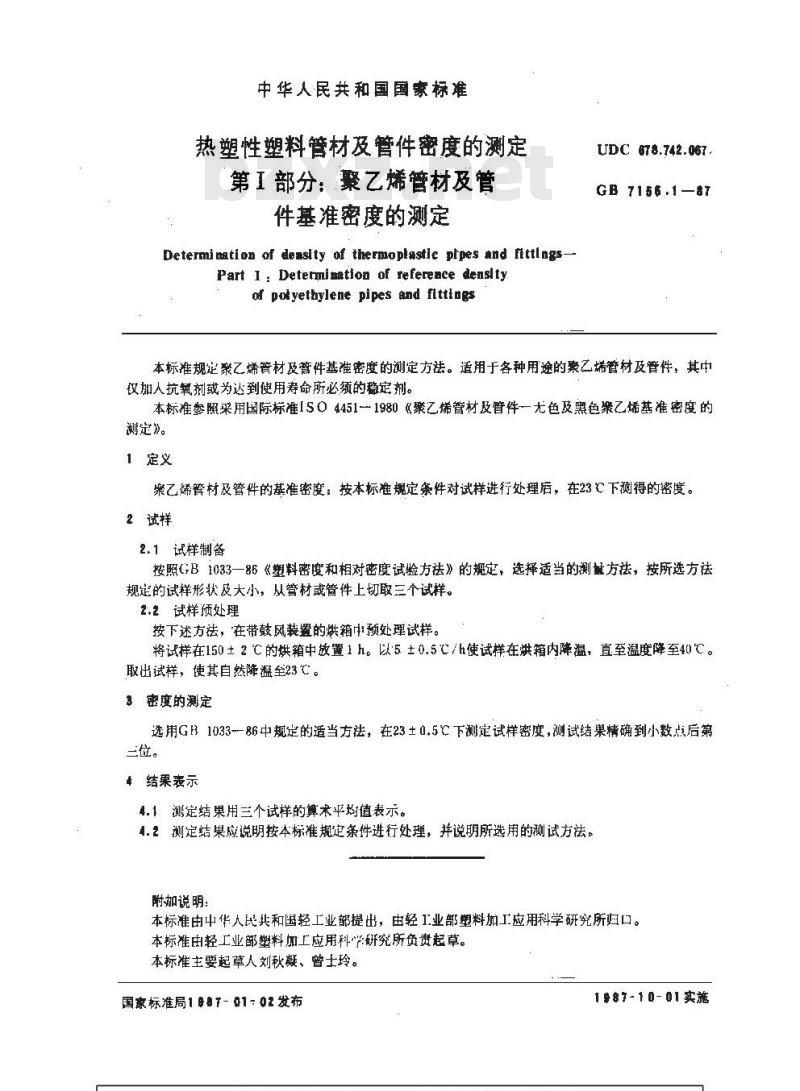

中华人民共和国国家标准
热塑性塑料管材及管件密度的测定第I部分：聚乙烯管材及管
件基准密度的测定
Determination of dessilty of thermoplastic ptpes and fittlngs-Part I: Determination of refereace densltyof pot yethylene pipes and flttingsUDC 678.742.067.
GB7156.1—87
本标准规定聚乙烯管材及管件基准密度的测定方法。适用于各种用途的聚乙烯管材及管件，其中仅加人抗氧剂或为达到使用寿命所必须的稳定剂。本标准参照采用国际标准ISO4451-1980《聚乙烯管材及管件一尤色及黑色聚乙烯基准密度的测定》。
1定义
聚乙烯管材及管件的基准密度：按本标准规定条件对试样进行处理后，在23℃下测得的密度。2试样
2.1试样制备
按照GB1033一86《塑料密度和相对密度试验方祛》的规定，选择适当的测量方法，按所选方法规楚的试样形状及大小，从管材或管件上切取三个试样。2.2试样预处理
按下述方法，在带鼓风装置的烘箱中预处理试样。将试样在150±2℃的烘箱中放置1h。以5±0.5℃/h使试样在烘箱内降温，直至温度降至40℃。取出试样，使其自然降温至23℃。3密度的测定
选用GB1033-86中规定的适当方法，在23±0.5℃下测定试样密度，测试结果精确到小数点后第三位。
+结果示
4.1测定结果用三个试样的算术平均值表示。4.2测定结果应说明按本标准规条件进行处理，并说明所选用的测试方法。附加说明：
本标准由中华人民共和国轻工业部提出，由轻工业部塑料加工应用科学研究所归口。本标准由轻工业部塑料加工应用科学研究所负贵起草。本标准主要起草人刘秋凝、曾士玲。国家标准局1887-01-02发布此内容来自标准下载网
1987-10-01实施
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
