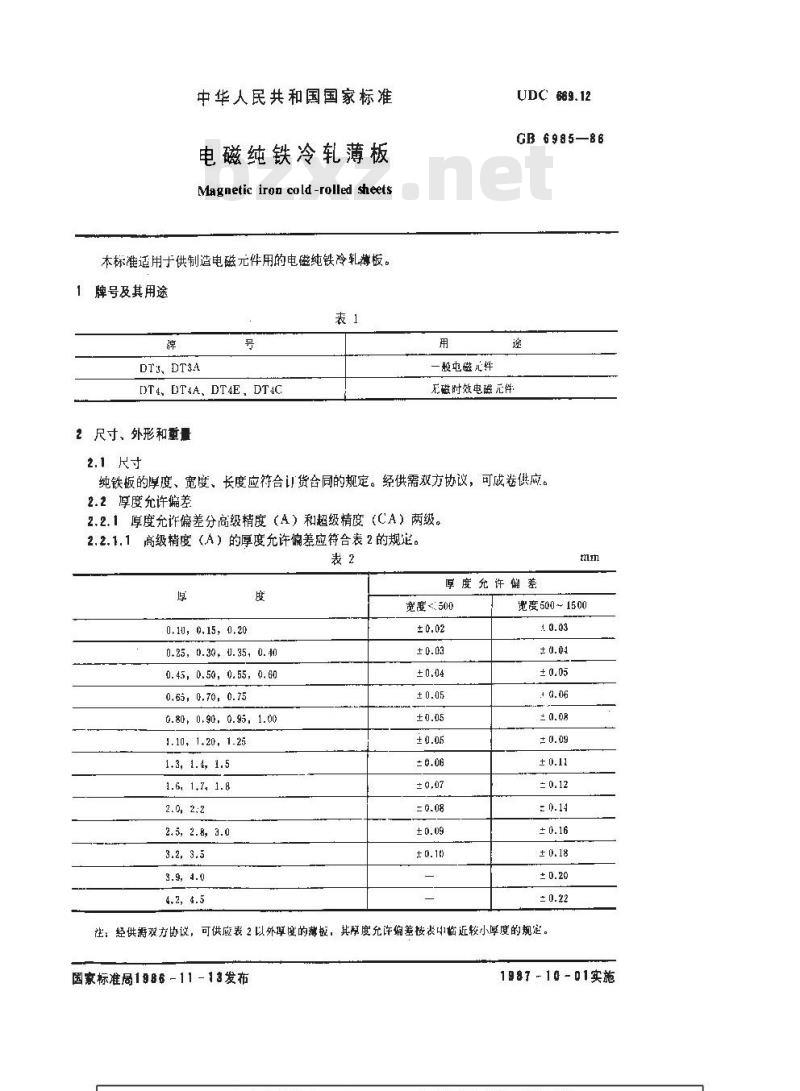

【国家标准(GB)】 电磁纯铁冷轧薄板

中华人民共和国国家标准
电磁纯铁冷轧薄板
Magnetic iron cold-rolled sheets本标准适用于供制造电磁元件用的电磁纯铁冷轧薄板。1牌号及其用途
DT3、DT3A
DT4、DT4A,DT4E，DT4C
2 尺寸、外形和重量
一般电磁心件
UDC 689.12
GB 6985-86
无磁时效电磁元件
2.1 尺寸
纯铁板的厚度、宽度、长度应符合订货合同的规定。经供需双方协议，可成卷供应。2.2厚度允许端差
2.2.1厚度允许偏差分高级精度（A）和超级精度（CA）两级。2.2.1.1高级精度（A）的厚度允许偏差应符合表2的规定。表2
0.10, 0.15, 0.20
0.25, t.30, 0.35, 0.40
0.45, 0.50, 0.55, 0.60
0.65，0.70，0.75
0.80,0.90, 0.95, 1.00
1.10,1.20,1.25
1.3, 1.4, 1.5
1.6, 1.7, 1. 8
2.5, 2.8, 3.0
厚度允许偏差
宽度500
± 0,07
宽度 500~15 00
注：经供褥双方协议，可供应表2以外厚度的游板，其序度允许编差按表中临近较小厚度的规定。国家标准局1986-11-13发布
1987 ~10-01实施
GB 6985-86
超级精度（CA）的厚度允许偏差应符合表3的规定。表3
罩度允许偏差
宽度、500
0,50 ~1.0
--1.5- 2,0Www.bzxZ.net
± 0,
宽度500~1500
2.2.1.3厚度测量应在距离板面各顶角不小于100mm和距离各边不小于20mm处进行。2.3宽度允许偏差
宽度<800mm...
宽度<800mm*
2.4长度允许偏差
长度<1500mn
长度>1500mm
2.5不平度
高级精度（A）
+10mm。
+10mm:
+15mm。
s15mm/m
超级精度（CA）厚度<2.5mm....6mm/m）厚度>2.5mm....≤15mm/m
2.6重量
纯铁板按实际重量交货。亦可按理论重望交货，但应在合同中注明。mm
2.7标记示例
厚度为1.5mm、宽度为1000mm，长度为200mm，A级精度、T组表面质量的DT4E纯铁冷轧薄板标记为：
8技术要求
3.1化学战分

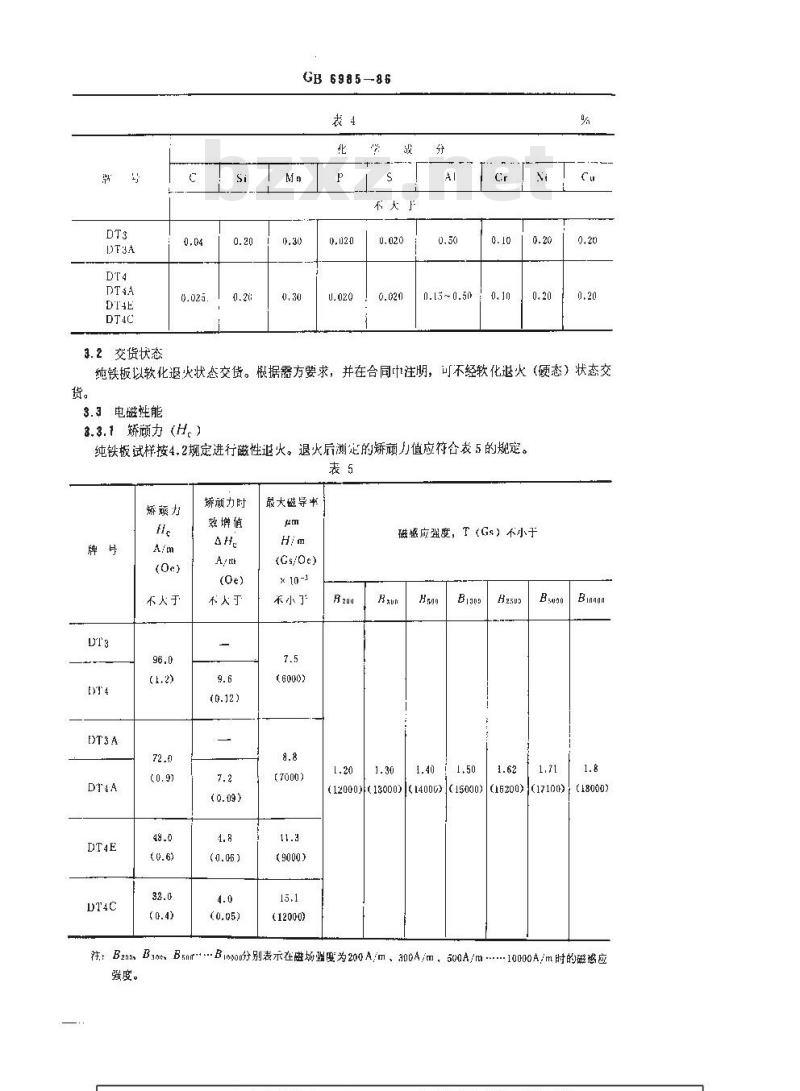

DT 4E-1.5 ×1000×2000-A- I -GB 6985—86纯铁的化学成分如表4，成分不作验收条件。号
GB6985-86
不大下
0.15 ~ 0.5
3.2交货状态
纯铁板以软化退火状态交货。根据需方要求，并在合同注明，可不经软化退火（态）状态交货。
3.3电磁性能
3.3.1矫颜力（H,）
纯铁板试样按4.2规定进行磁性退火。退火后测定的矫顽力值应符合表5的规定。表5
矫频力
不人于
矫顽力时
不人于
最大导
(Gs/Oe)
（6000)
【7000
（9000）
(12000)
磁感应蛋度，T(Gs）不小于
（12000)（13000)1400G)（15000)）（16200）（17100)
（18000)
注：Bz2BaoBn..Bi00分别表示在磁场塑度为200A/m、300A/m，0A/m.1000A/m时的磁感应强度。

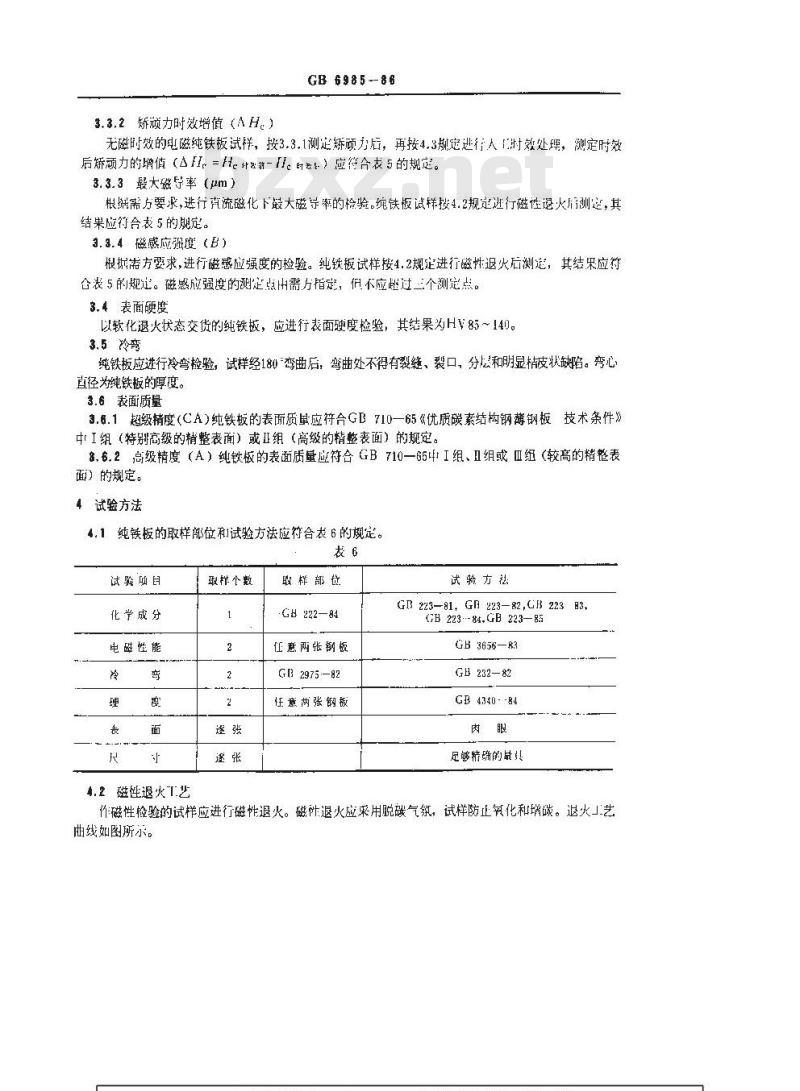

3.3,2矫顽力时效增值（AH。）
GB 6985--86
无磁时效的电磁纯铁板试样，按3.3.1测定矫顾力后，再按4.3期定进行人\时效处理，测定时效后矫顽力的增值（4=He并轻-。时）应符合表5的规定。3.3.3最大强于率（μm）
根据需方要求，进行直流磁化下最大磁导率的检验。婉铁板试样按4.2规定进行磁性逻火后测定，其结果应衍合表5的舰定。
3.3.4磁感应强度（B）
根据需方要求，进行磁感应强度的检验。纯铁板试样按4.2规定进行磁性退火后测定，其结果应符合表5的规延。磁感应强度的测定点出需方指定，但不应超过三个测定点。3.4表面硬度
以软化退火状态交货的纯铁板，应进行表面硬度检验，其结果为HV85～140。3.5冷弯
纯铁板应进行冷弯捡验，试样经180“变曲后，弯曲处不得有裂缝、裂口，分层和明显桔皮状缺陷。弯心直径为纯铁板的厚度。
3.6表面质量
3.6.1超级精度(CA)纯铁板的表面质单应符合GB710—65《优质碳素结构钢薄钢板技术条件》中I组（特别高级的精整表葡）或Ⅱ组（高级的精整表面）的规定。8,6.2高级精度（A）纯铁板的表面质量应符合GB710一65中I组、Ⅱ组或Ⅲ纽（较高的精整表面）的规定。
4试验方法
4.1纯铁板的取样部位和1试验方法应符合表 6的规定。6
试验功目
化学成分
电避性能
4.2磁性退火T艺
取样个数
敢样部位
GB222—84
任意两张钢板
G 2975-82
任意张钢板
试验方社
GB 223—81GM 223—82,GH22383,(GH 223 --84,GB 223-85
GB3656—83
GB 232—82
GB4340--84
足够精渐的最典！
作磁性检验的试样应进行磁性退火。磁性退火应用脱碳气氛，试样防止氧化和增碳。退火」艺曲线如图所尔。
GB 6985—86
901 ± 20 C
DT4E、DT4C的牌号允许进行两次磁性退火。4.3　人工时效上艺
间，h
作人1时效检验的试样，应进行人工时效处理。人工时效1艺在100℃下保溢100h，然后空冷。经供需双方协议，亦可按其他人工时效工艺处理。5检验规则
5.1检查和验收
纯铁板由供方技术临督部门进行检查和验收。5.2纤批规则
纯铁板应成批交货。每批应由同一熔炼炉号、同-一牌号、同一厚度、同一精度、同一表面组别、同一热处理制度的纯铁板组成。5.3取样数
每批纯铁板的取样数量应符合表6的规定。5.4复验和判定规划
纯铁板复验和判定规则应符合GB247一80《钢板和钢带验收，包装、标志及质量证明书的一般规定》的有关规定。
6包装、标志及质量证明书
纯铁板的包、标志及质量证明书应符合GB247一80的有关规定。附加说明：
本标准由中华人民共和国冶金1业部提出。本标准由太原钢铁公司负责起草。本标雅主要起草人耿长泰。
自本标准卖施之日起，原冶金1.业部部标准YB200一75《电下用纯铁》中电磁纯铁冷轧薄板部分作废。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
