【国家标准(GB)】 起重机械名词术语 门式起重机

中华人民共和国国家标准
起重机械名词术语
一门式起重机
Lifting appliances --- Vocabulary-- Portalbridge cranes
UDC 621-87
GB 6974.1386
本标准规定了门式起重机的专用名词术语。与其他起重机械通用的名词术语见相应的标准。门式起重机（portalbridgecrane）的定义：桥架通过两侧支腿支承在地面轨道或地基上的桥架型起重机。称龙门起重机。
桥架一侧直接支承在高架或高建筑物的轨道上，另一侧通过支腿支承在地面轨道或地基上时为半门式起重机。
门式起重机的专用名词术语及其定义（或说明）如表所示。编号
名词术语
门式起重机的分类
1.1按主梁分
双梁门式起重机
框架型门式起重
double girder
gantry crane
gantry crane with
saddle
国家标准局1986-11-01发布
定义（或说明)
有两根主梁的门式起重机
在侧门架(同一侧轨道的支腿）
上方用II 形使支腿联接起来的
门式起重机
示意阁
上横架
1987-07-01实施
名词术语

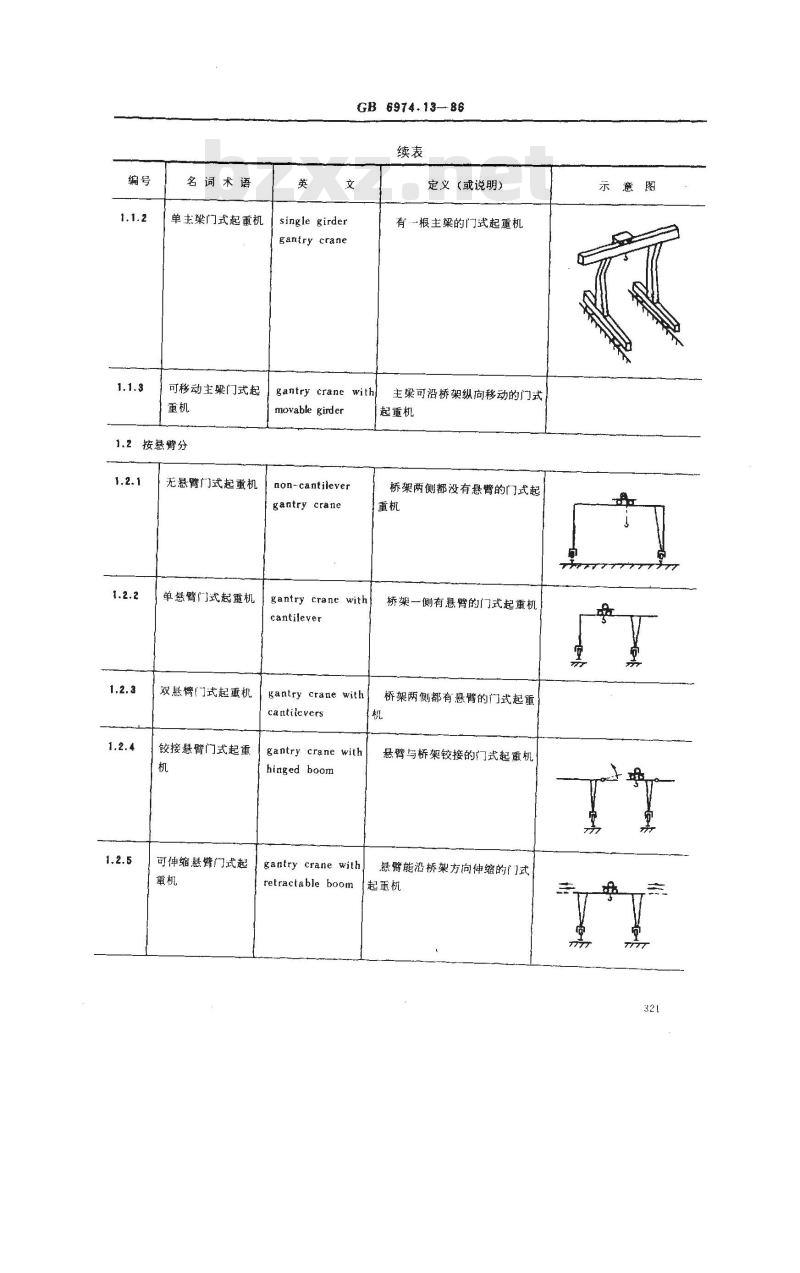

「单主染门式起重机【single girdergantry crane
可移动主梁门式起
1.2按悬臂分
GB 6974.13--86
定义（或说明）
有根主梁的门起重机
gantry crane with
movable girder
无悬臂门式起重机【
non-cantilever
gantry crane
单悬臂门式起重机
双悬臂门式起重机
f gantry crane with!
cantilever
Bantry crane with!
cantilevers
主梁可沿桥架纵向移动的门式
起重机
桥架两侧都没有悬臂的门式起
桥架一侧有悬臂的门式起重机
桥架两侧都有悬臂的门式起重
铰接悬臂门式起重|gantry crane with机
可伸缩悬臂门式起
hinged boom
gantry crane with
悬臂与桥架铰接的门式起重机
悬臂能沿桥架方向伸缩的门式
retractable boom
起重机
示意图
名词术语

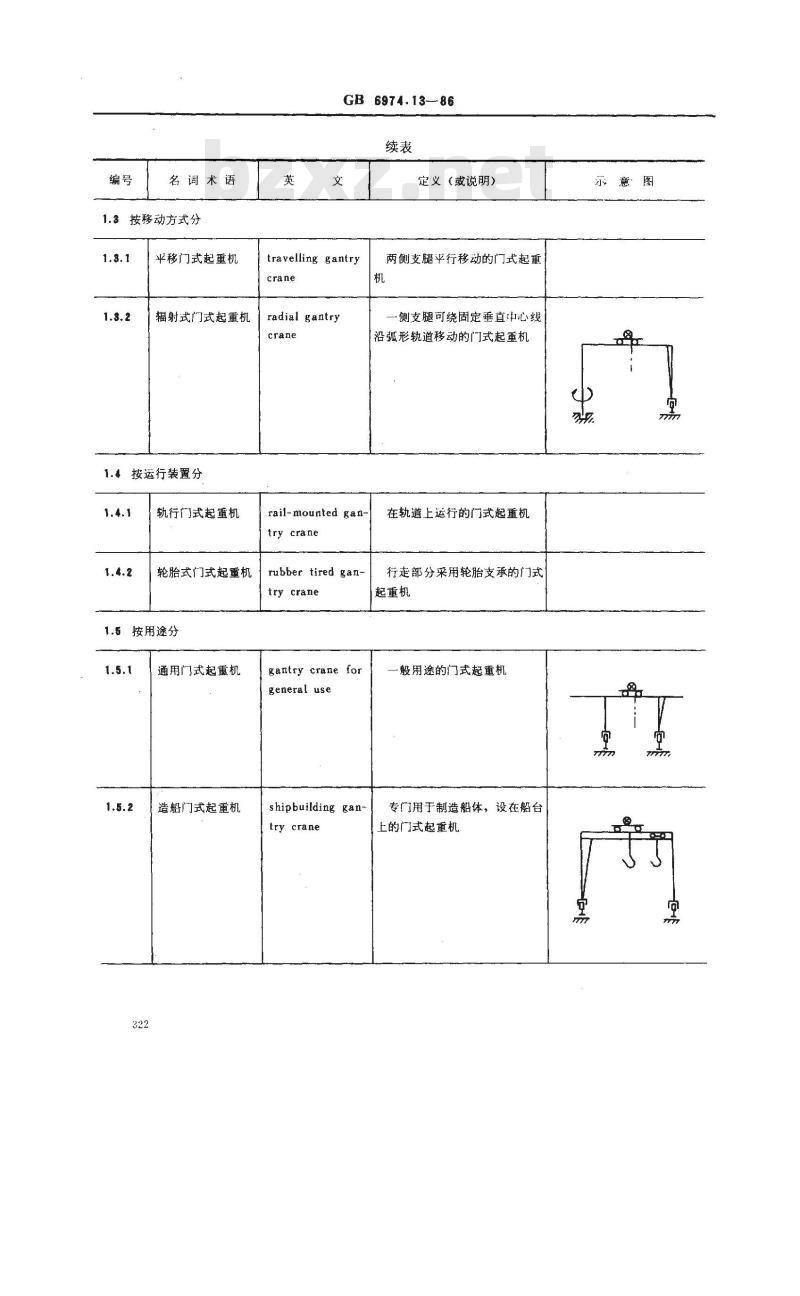

1.3按移动方式分
平移门式起重机
辐射式门式起重机
1.4按运行装置分
轨行门式起重机
1.4.2轮胎式门式起重机
1.5按用途分
通用门式起重机
造船门式起重机
GB 6974.13--86
travelling gantry
radial gantry
rail-mounted gan-
try crane
rubber tired gan-
try crane
gantry crane for
general use
shipbuilding gan\
try crane
定义（或说明）
两侧支腿平行移动的门式起重
一侧支腿可绕固定垂直中心线
沿弧形轨道移动的门式起重机
在轨道上运行的门式起重机
行走部分采用轮胎支承的门式
起重机
一般用途的门式起重机
专门用于制造船体，设在船台
上的门式起重机
示意图
名词术语

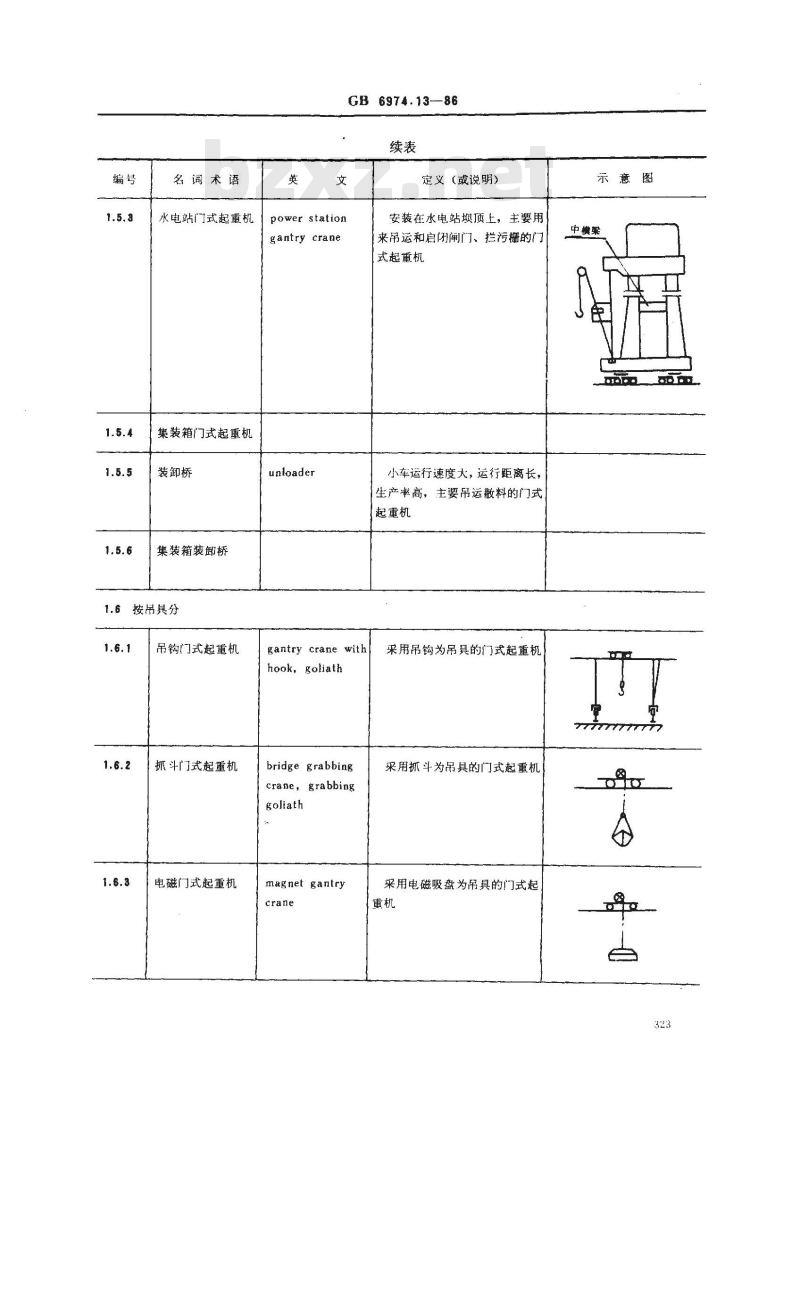

水电站门式起重机
集装箱门式起重机
【装卸桥
」集装箱装卸桥
1.6按吊具分
吊钩门式起重机
抓斗门式起重机
电磁门式起重机
GB 6974.13-86
定义 (或说明)
power station
gantry crane
unloader
gantry crane with
hook, goliath
bridge grabbing
crane, grabbing
goliath
magnet gantry
安装在水电站坝顶上，主要用！来吊运和启闭闸门、拦污栅的门式起重机
小车运行速度大，运行距离长，生产率高，主要吊运散料的门式起重机
采用吊钩为吊具的门式起重机
采用抓斗为吊具的门式起重机
采用电磁吸盘为吊具的门式起
中横英
示慈图
名词术语

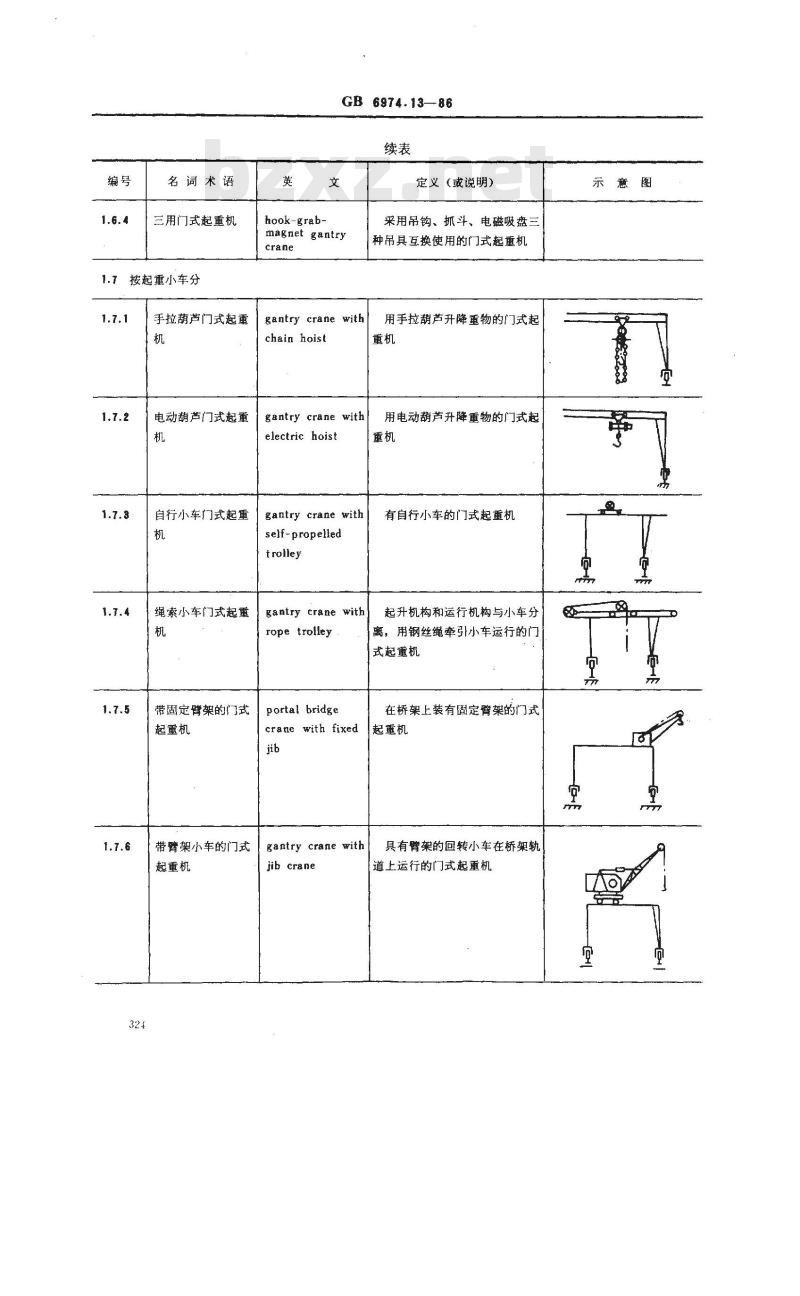

三用门式起重机
1.7按起重小车分
手拉葫芦门式起重
电动葫芦门式起重
自行小车门式起重
绳索小车门式起重
带固定臂架的门式
起重机
GB 6974.1386
hook-grab-
magnet gantry
gantry crane with
chain hoist
定义（或说明）
采用吊钩、抓斗、电磁吸盘三
种吊具互换使用的门式起重机
用手拉葫芦升降重物的门式起
gantry crane with
用电动葫芦升降重物的门式起
electric hoist
gantry crane with
self-propelled
troley
gantry crane with
rope trolley
portal bridge
crane with fixed
「带臂架小车的门式！
gantry crane with
起重机
jib crane
有自行小车的门式起重机
起升机构和运行机构与小车分
离，用钢丝绳牵引小车运行的门式起重机
在桥架上装有固定臂架的门式
起重机
具有架的回转小车在桥架轨
道上运行的门式起重机
示意图
名词术语
带回转司机室小车
的门式起重机
2 零部件和参数
2.1支腿
[L形支腿
C形支腿
O形支腿
U形支题
GB 6974.13-86
gantry crane with!
slewing man-
trolley
J u-leg
定义(或说明)
司机室与悬垂臂架一起回转，
并随小车运行的门式起重机
从垂直于起重机轨道方向看，
形状为L 形的支腿
从垂直于起重机轨道方向看，
形状为C 形的支腿
从垂直于起重机轨道方向看，
形状为O形的支腿
从垂直于起重机轨道方向看，
形状为U形的支腿
示意图
名词术语
柔性支腿
刚性支腿
上部框架
上横梁
中横梁
下横梁
滑动支承（滑板）
垂直反滚轮
水平反滚轮
水平浚轮
角形小车
GB 6974.13-86
flexible leg
rigid leg
saddle
supercross beam
middle cross
connecting lever
vertical reaction
horizontal reac -
tion wheel
horizontal roller
ang ular trolley
定义(或说明)
依靠支腿和桥架的连接或支腿
的柔性，允许支腿相对桥架产生定范围的倾斜
和桥架刚性连接，刚性较大的
上方连接同侧支腿的框架
联接两根主梁的水平结构件
在同侧支腿中部的联接构件
在下方联接同侧支腿的水平结
下横梁和回转台车之间的结构
端用垂直心轴与下横梁相
连，另一端与回转台车相连
可在水平面内，转动一定角度，支腿和桥架的联接装置
阻止角形小车倾翻的垂直轮
阻止角形小车倾翻的水平轮此内容来自标准下载网
对在起重机轨道上运行的车轮
起导向作用的水平安装的滚轮
对一根抗扭的梁作角形包围的
起重小车，其载荷从支承以外升降
示意图
见1.1.1.1图
见1.1.1图
见1.5.3图
见1.1.1图
名词术语
悬挂小车
翻身小车
悬臂长度L
悬臂端上翘度h
侧门架净空
GB 6974.13--86
underslung trolley
trolley for turning
定义（或说明）
悬挂在起重机主梁上的起重小
在造船门式起重机的承载染下
翼缘上运行的小车，用于翻转船体构件
boom length
camber
clearance of side
portal
悬臂伸出起重机轨道中心线以
外的距离
悬臂端部向上翘起的高度
侧门架一-半高度处，支腿间的
距离B'和主架下缘到下横梁上
缘的距离H’
示意图
悬挂小车
名词术语
门架净空
GB6974.13—86
gantry clearance
定义（或说明)
沿起重机轨道方向的门形架，
从起重机轨道预面到桥架梁下缘的距离H和两侧支腿的距离L
示意图時
附加说明：
本标准由中华人民共和国机械工业部、城乡建设环境保护部、交通部共同提出。本标准由北京起重运输机械研究所归口。本标准由北京起重运输机械研究所、长沙建筑机械研究所和交通部标准计量研究所负责起草。本标准主要起草人唐风。
