GB/T 6833.9-1987 电子测量仪器电磁兼容性试验规范 传导干扰试验 GB/T6833.9-1987

标准内容标准内容

部分标准内容:

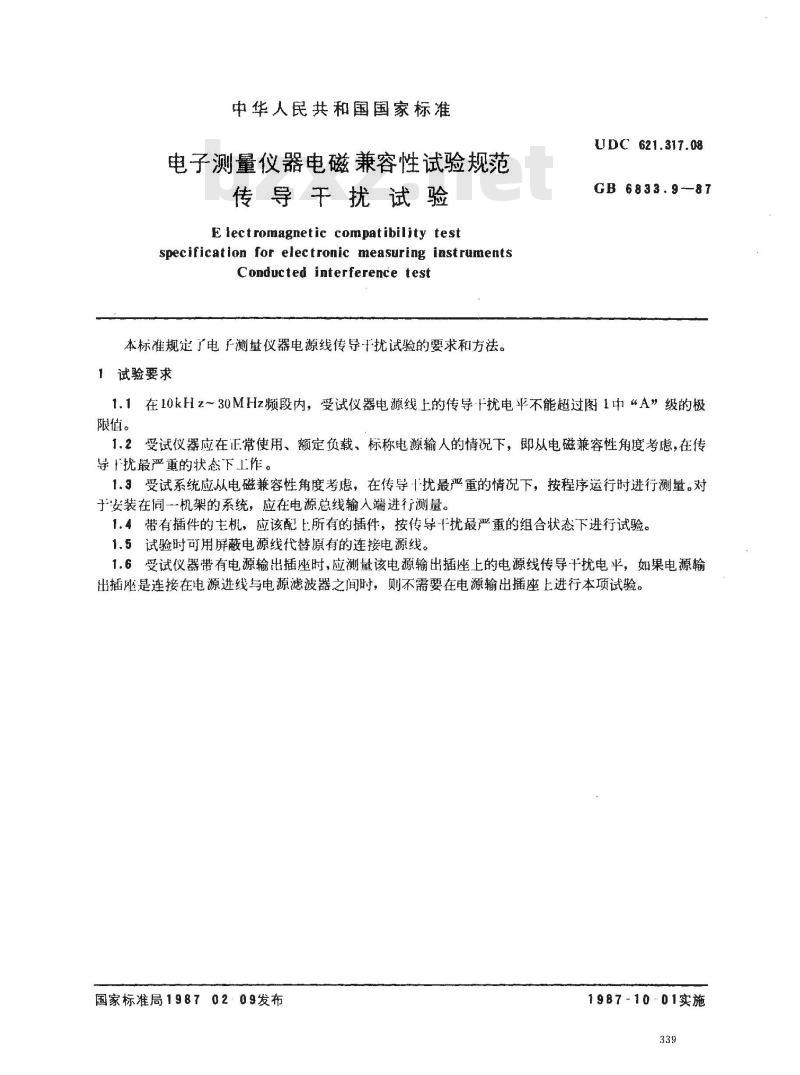

中华人民共和国国家标准
电子测量仪器电磁兼容性试验规范传导干扰试验
E lectromagnetic compatibility testspecification for electronic measuring instrumentsConducted interference test
本标准规了电子测量仪器电源线传导扰试验的要求和方法。1试验要求
UDC 621.317.08
CB 6833.9--87
1.1在10kHz~30MHz频段内,受试仪器电源线上的传导十扰电平不能超过图1中“A”级的极限值。
1.2受试仪器应在正常使用、额定负载、标称电源输人的情况下,即从电磁兼容性角度考虑,在传导半扰最严重的状态下工作。
1.3受试系统应从电磁兼容性角度考虑,在传导十扰最严重的情况下,按程序运行时进行测量。对于安装在同一机架的系统,应在电源总线输人端进行测量。1.4带有插件的主机,应该配上所有的插件,按传导干扰最严重的组合状态下进行试验。1.5试验时可用屏蔽电源线代替原有的连接电源线。1.6受试仪器带有电源输出插座时,应测量该电源输出插座上的电源线传导干扰电半,如果电源输出插座是连接在电源进线与电源滤波器之间时,则不需要在电源输出插座上进行本项试验。国家标准局198702·09发布
1987-10-01实施
GB 6833.987

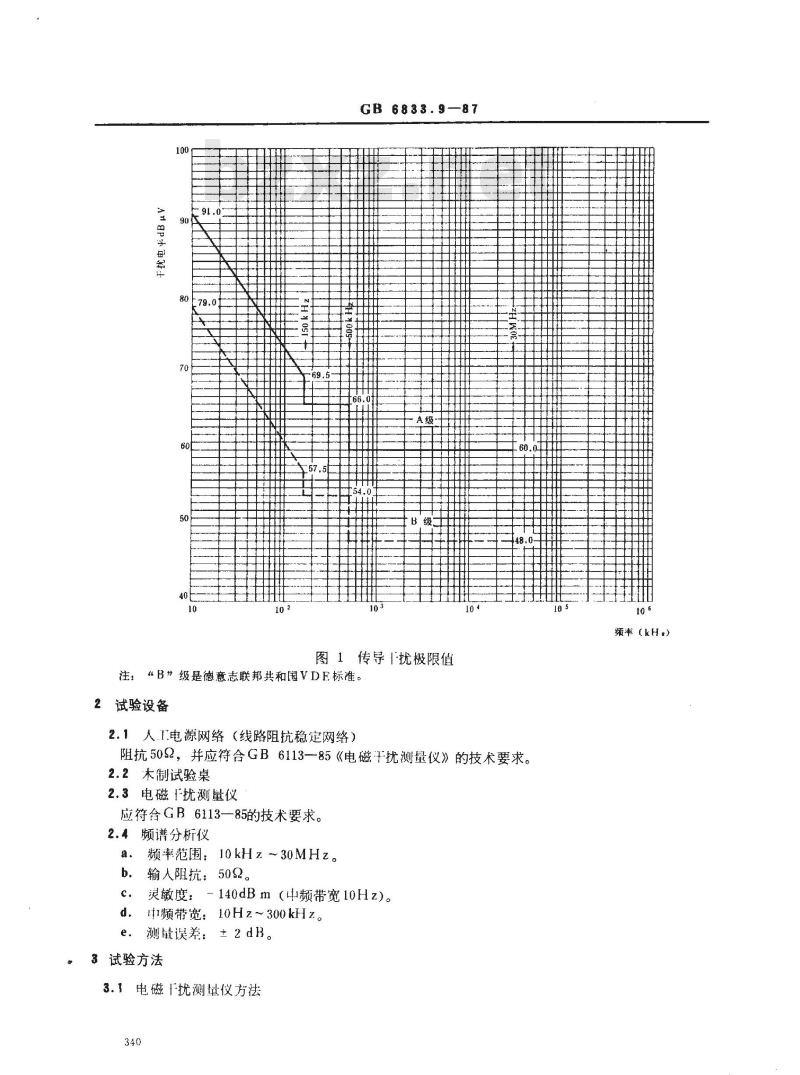

图1传导1扰极限值
“B”级是德意志联邦共和国VDF标准。注:
2试验设备
2.1人I电源网络(线路阻抗稳定网络)阻抗502,并应符合GB6113—85《电磁干扰测量仪》的技术要求。2.2木制试验桌
2.3电磁干扰测量仪
应符合GB6113—85的技术要求。2.4频谱分析仪
a.频率范围:10kHz~30MHz。
b.输人阻抗:502。
c。灵敏度:一140dBm(中频带宽10Hz)。d,频带宽:10Hz~300kHz。
测量误差:±2dB。
3试验方法
3.1电磁1扰测量仪方法
频率(kH))
3.1.1按图2布置和连接试验设备GB 6833.9-87
3.1.2将受试仪器的电源选择开关置于-种标称电压位置,在人工电源网络端子加上相应的电源,使受试仪器通电L作。
3.1.3在10kHz~30MHz频段范围内,用相应的电磁f扰测量仪和人工电源网络测量一根电源线(相线或中线)的十扰信号。首先判断扰信号的性质,如果是宽带十扰,则按-般要求选择频率测量,如果是窄带十扰,应在基波及谐波频率上测量。无论是宽带干扰或窄带干扰,必要时,应在整个频段内进行搜索测试。
3.1.4电磁十扰测量仪应在每个测量频率点上进行校准,然后进行测量,所测得的十扰电平不应超过图1中“A”级的极限值。
3.1.5按3.1.3和3.1.4要求测量另一根电源线(中线或相线)的传导干扰电平。3.1.6应该组合不同的标称电源电压和频率,按3.1.2~3.1.5要求进行试验,测出的最大下扰电半,不应超过图1中“A”级的极限值。3.2频谱分析仪方法
3.2.1按图2布置和连接试验设备(电磁扰测量仪换成频谱分析仪)。3.2.2人工电源网络的阻抗与频谱分析仪的输入阻抗应匹配。3.2.3将受试仪器的电源选择开关置于-种标称电源位置,在人工电源网络端子加上相应的电源,使受试仪器通电工作。
3.2.4在10kHz~30MHz频段范围内,用相应的人.工电源网络和频谱分析仪测量-根电源线(相线或中线)的1扰信号。首先判断扰的性质,如果是宽带干扰,则按一般要求选择频率测量,如果是窄带于扰,应在基波及谐波频率上测量。无论宽带十扰或窄带干扰,必要时应在整个频段内进行搜索测试。所测得的1扰电为峰值时应按图3修正为准峰值,不应超过图1中“A”级的极限值。3.2.5按3.2.4要求测量另一根电源线(中线或相线)的传导十扰电半。3.2.6应该组合不同的标称电源电压和频率,按3.2.3~3.2.5要求进行试验,测出的最大+扰电平,不应超过图1中“A”级的极限值。3.3以上两种试验方法遇有异议时,应以电磁干扰测量仪方法为准。金风虐壁或屏酸的墙壁
电源线
(1=0.5m,不屏蔽)www.bzxz.net
起磁扰
测量仪
人上电源
接地金属带
(1 = 0.2m)
不解敲的连接线
(70.1m)
标准电源线
不屏蔽)
受试仪器

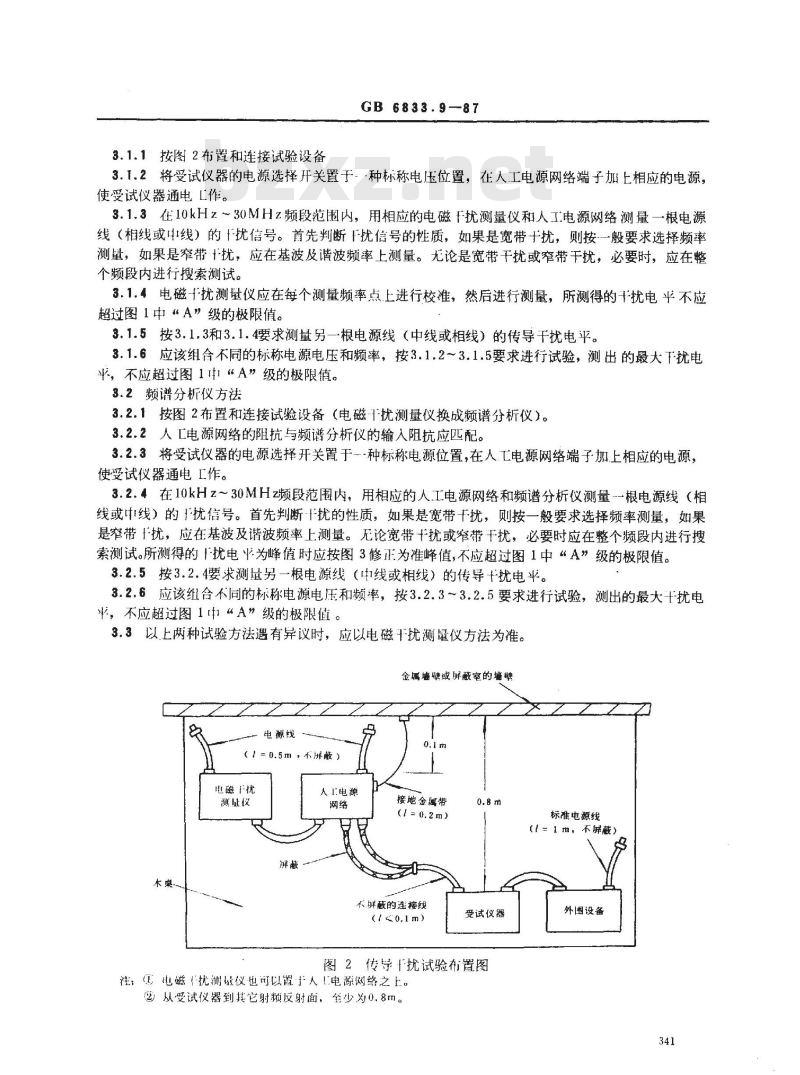

图2传导干扰试验布置图
注:()电磁「扰测量仪也可以置于人[电源网络之上。②从受试仪器到其它射频反射面,全少为0.8m。外图设备
25~1000MHz
带宽 = 100 k Hz
10 ~150 kHz
带宽= 300 Hz
6833.9--87
0.15 ~30 MHz
带宽=10kHz
脉冲画复频率(H2)

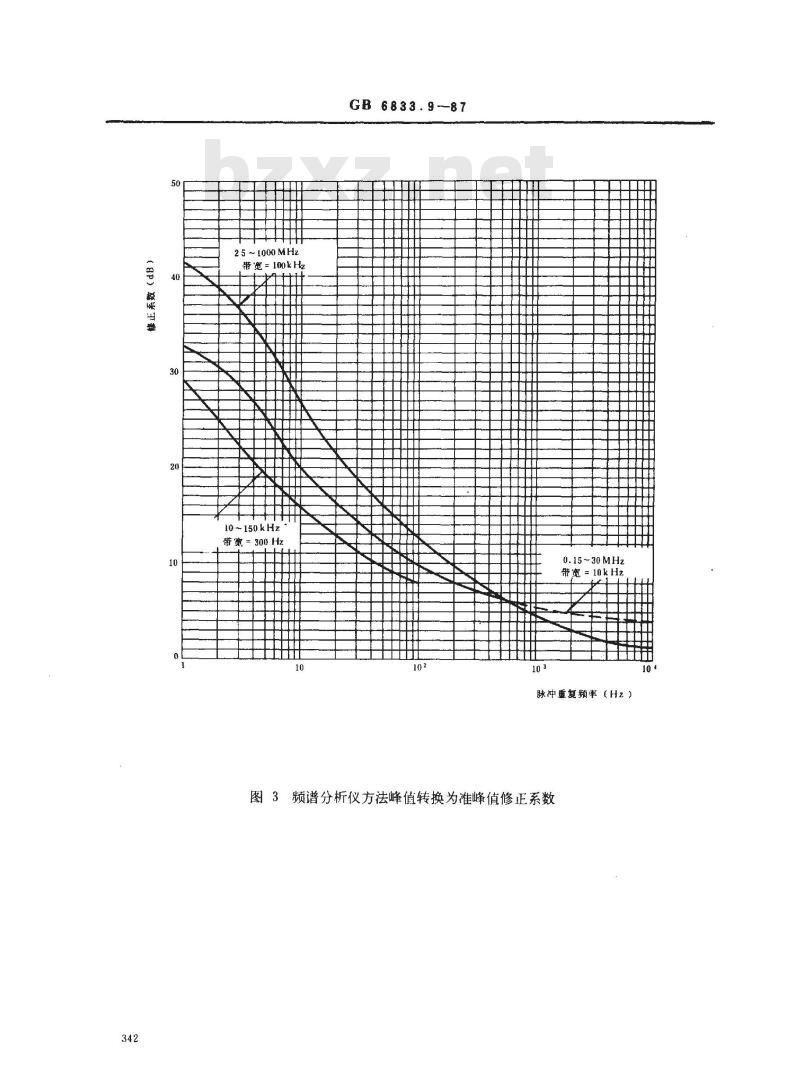

图3频谱分析仪方法峰值转换为准峰值修正系数F
GB6833.9—87

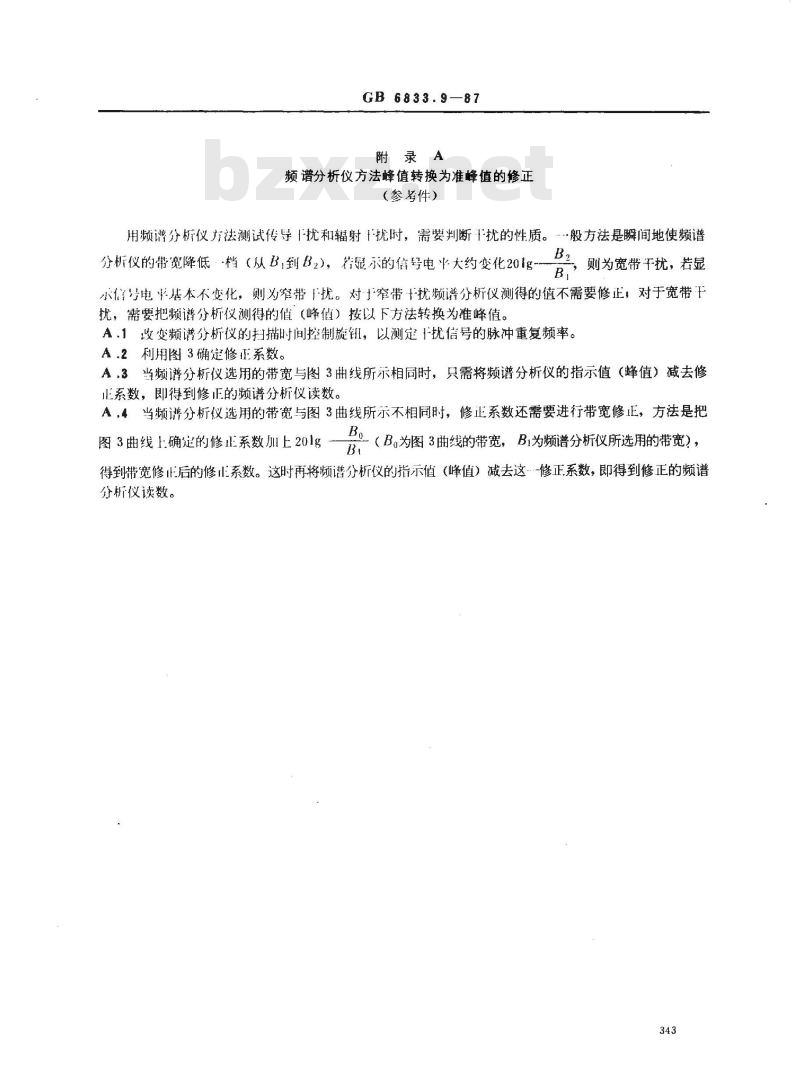

附录A
频谱分析仪方法峰值转换为准峰值的修正(参考件)
用频谱分析仪方法测试传导1扰和辐射干扰时,需要判断十扰的性质。…般方法是瞬间地使频谱分析仪的带宽降低·档(从B,到B2),智显示的信号电斗大约变化201gB2
则为宽带干扰,若显
小信号电平基本不变化,测为窄带于扰。对窄带十扰频谱分析仪测得的值不需要修正,对于宽带干扰,需要把频谱分析仪测得的值(峰值)按以下方法转换为准峰值。A.1收变频谱分析仪的扫描时间控制旋钮,以测定1扰信号的脉冲重复频率。A.2利用图3确定修正系数。
A,3当频谱分析仪选用的带宽与图3曲线所示相同时,只需将频谱分析仪的指示值(峰值)减去修正系数,即得到修正的频谱分析仪读数。A,4当频谱分析仪选用的带宽与图3曲线所示不相同时,修正系数还需要进行带宽修正,方法是把图3曲线上确定的修正系数加上201gB。
(B。为图3曲线的带宽,B1为频谱分析仪所选用的带宽),得到带宽修正后的修正系数。这时再将频谱分析仪的指示值(峰值)减去这修正系数,即得到修正的频谱分析仪读数。
GB 6833.987
频谱分析仪读数dBm与dBμV间的关系(参考件)
传导干扰和辐射干扰的极限值是用dBμV和dBμV/m表示的,在用频谱分析仪方法测量时,读数一般为dBm,需要转换成dBμV才能和极限值进行比较,dBm与dBμV的转换关系如下:p
式中:-功率,W,
U—一电压,V,
一阻抗,α。
如果P为mW,U为uV,Z为,则(B1)式为:P×10~3:
Z=50代人(B2)式并化简得:
(U× 10-6)2
取对数得:
101gP =101gU2+10lg
因此得:
P(dBm)=U(dBμV)-107(dB)
(B2)
(B4)
U(dBμV) =P (dBm) +107 (dB)
例如用频谱分析仪测量某--受试仪器的辐射干扰为-62dBm,天线系数为8.4dB,则受试仪器所产生的辐射于扰场强值为:
E (dBμV /m) = - 62 + 107 + 8. 4= 53.4dBμV/m
附加说明:
本标准由中华人民共和国电子工业部提出。本标准由电子工业部上海无线电二十六厂负责起草。本标准士要起草人张明骏、郭文仁、项芬芳、郑又成、余万钦、韦锦松等。344
