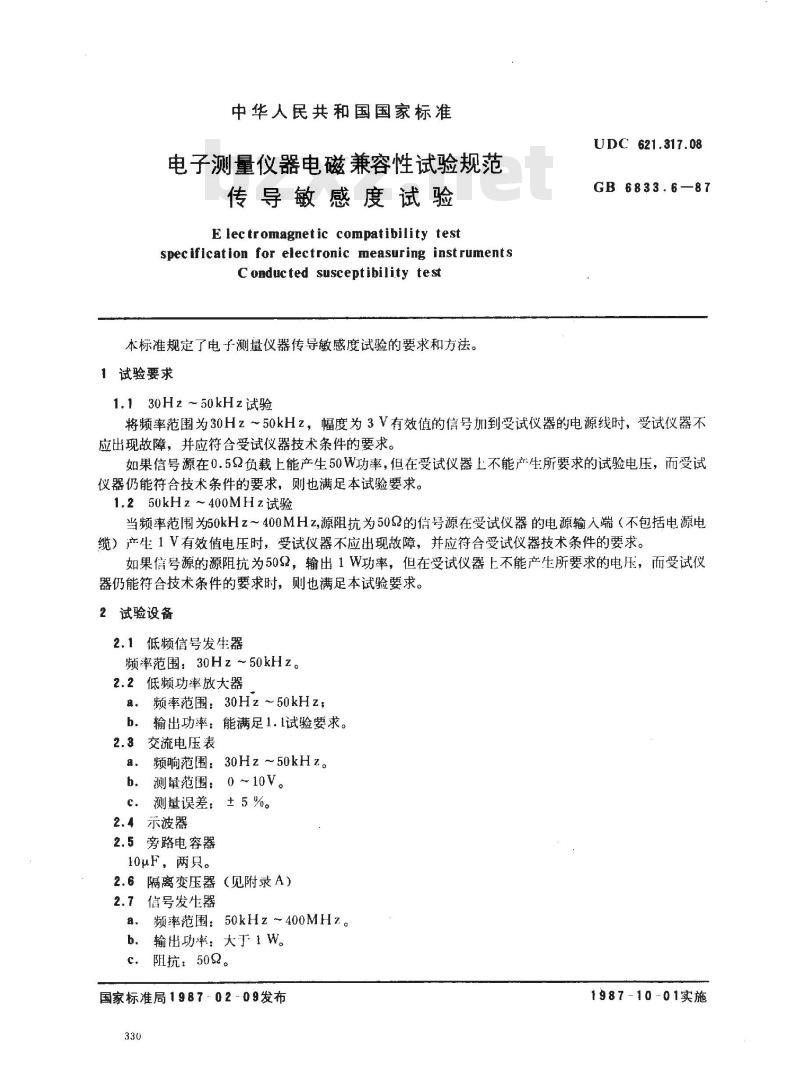

中华人民共和国国家标准
电子测量仪器电磁兼容性试验规范传导敏感度试验
E lec tromagnetic compatibility testspecification for electronic measuring instrumentsConducted susceptibility test本标准规定了电于测量仪器传导敏感度试验的要求和方法。1试验要求
UDC 621.317.08
GB 6833.6—87
1.1 30Hz～50kHz试验
将频率范围为30Hz～50kHz，幅度为3V有效值的信号加到受试仪器的电源线时，受试仪器不应出现故障，并应符合受试仪器技术条件的要求。如果信号源在0.52负载上能产生50W功率，但在受试仪器上不能产生所要求的试验电压，而受试仪器仍能符合技术条件的要求，则也满足本试验要求。1.250kHz～400MHz试验
当频率范围为50kHz～400MHz，源阻抗为50α的信号源在受试仪器的电源输人端（不包括电源电缆）产生1√有效值电压时，受试仪器不应出现故障，并应符合受试仪器技术条件的要求。如果信号源的源阻抗为509，输出1W功率，但在受试仪器上不能产生所要求的电压，而受试仪器仍能符合技术条件的要求时，则也满足本试验要求。2试验设备
2.1低频信号发生器
频率范围：30Hz～50kHz。
2.2低频功率放大器
a．频率范围：30Hz～50kHz；
输出功率：能满足1.1试验要求。2.3交流电压表
频响范围：30Hz～50kHz。
测量范围：0～10V。
测量误差：±5%。
2.4示波器
2.5旁路电容器
10μF，两只。
2.6隔离变压器（见附录A）
信号发生器
频率范围：50kHz～400MHz。
输出功率：大于1W。
阻抗：502。
国家标准局198702-09发布
1987-10-01实施
2.8超高频毫伏表
a．频响范围：50kHz～400MHz.。b． 测量范围：0 ～3V。
c．测量误差：±10%。
2.9信号注人网络。
3试验方法
3.130Hz～50kHz试验
3.1.1按图1连接试验设备。
GB 6833.6--87
低频功率
放大器
隔离变压器
低频信号
发生器
示波器
交流电压表
受试仪器

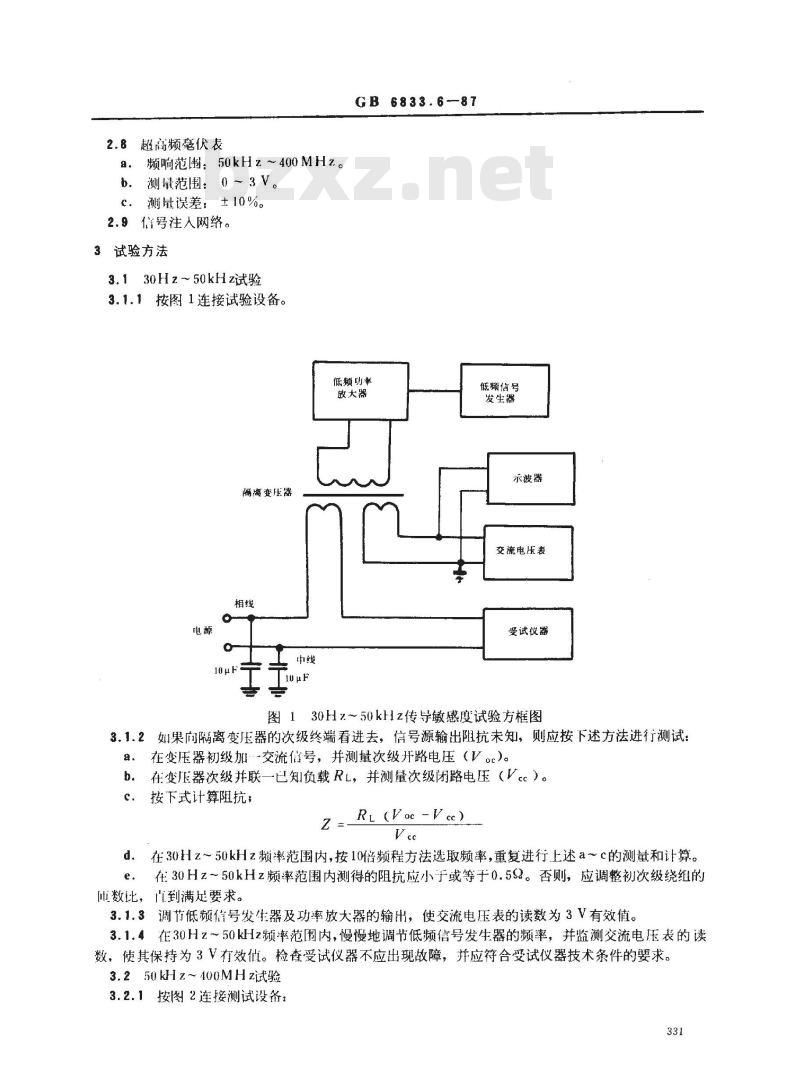

图130Hz~50kHz传导敏感度试验方框图3.1.2如果向隔离变压器的次级终端看进去，信号源输出阻抗未知，则应按下述方法进行测试：在变压器初级加·-交流信号，并测量次级开路电压（V。）。a
b．在变正器次级并联一已知负载RL，并测量次级闭路电压（Vcc）。按下式计算阻抗，
Z=R (Vo-V)Www.bzxZ.net
在30Hz～50kHz频率范围内，按10倍频程方法选取频率，重复进行上述a～c的测量和计算。d.
在30Hz～50kHz频率范围内测得的阻抗应小于或等于0.5S。否则，应调整初次级绕组的匝数比，卢到满足要求。
3.1.3调节低频信号发生器及功率放大器的输出，使交流电压表的读数为3V有效值。3.1.4在30Hz～50kHz频率范围内，慢慢地调节低频信号发生器的频率，并监测交流电压表的读数，使其保持为3V有效值。检查受试仪器不应出现故障，并应符合受试仪器技术条件的要求。3.250kHz~400MHz试验
3.2.1按图2连接测试设备：
信号发生器
GB 6833.6-87
试验信号注人网络
受试仪器
超高频毫伏表

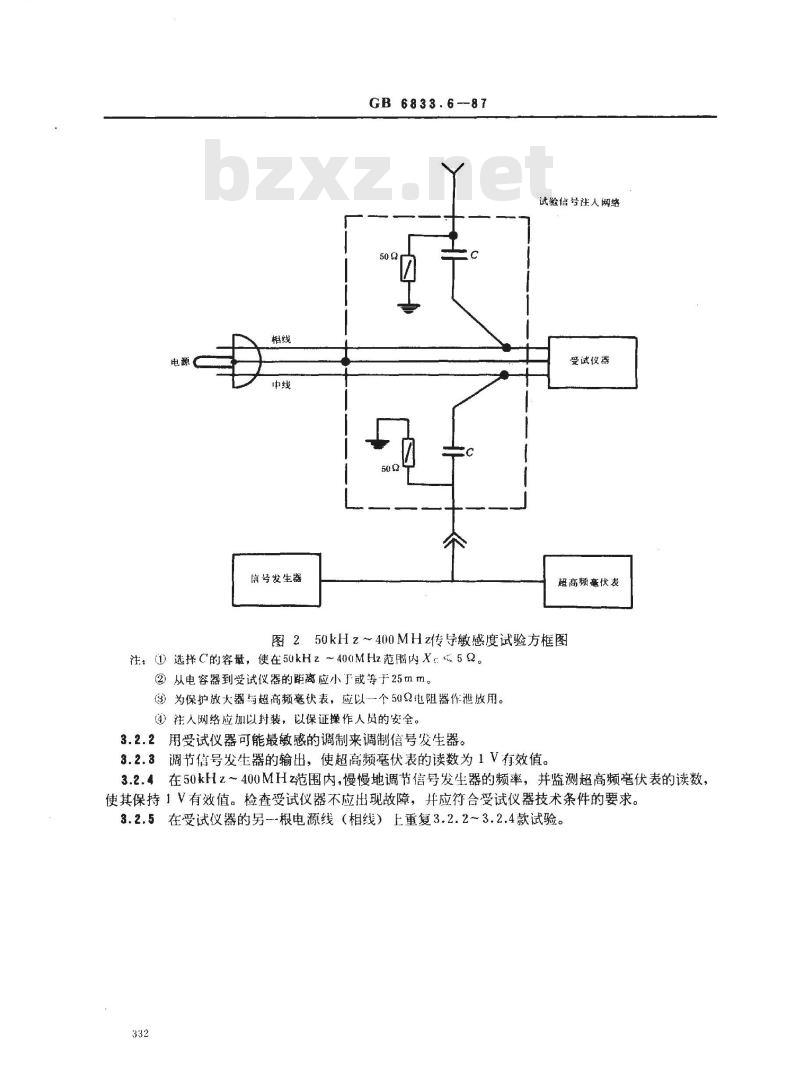

图250kHz～400MHz传导敏感度试验方框图注：①选择C的容量，使在50kHz～400MHz范围内X：无5Q。②从电容器到受试仪器的距离应小于或等于25mm。③为保护放大器与超高频毫伏表，应以个50S电阻器作泄放用。①）注人网络应加以封装，以保证操作人员的安全。3.2.2用受试仪器可能最敏感的调制来调制信号发生器。3.2.3调节信号发生器的输出，使超高频毫伏表的读数为1V有效值。3.2.4在50kHz～400MHz范围内，慢慢地调节信号发生器的频率，并监测超高频毫伏表的读数，使其保持1V有效值。检查受试仪器不应出现故障，并应符合受试仪器技术条件的要求。3.2.5在受试仪器的另-根电源线（相线）上重复3.2.2～3.2.4款试验。332

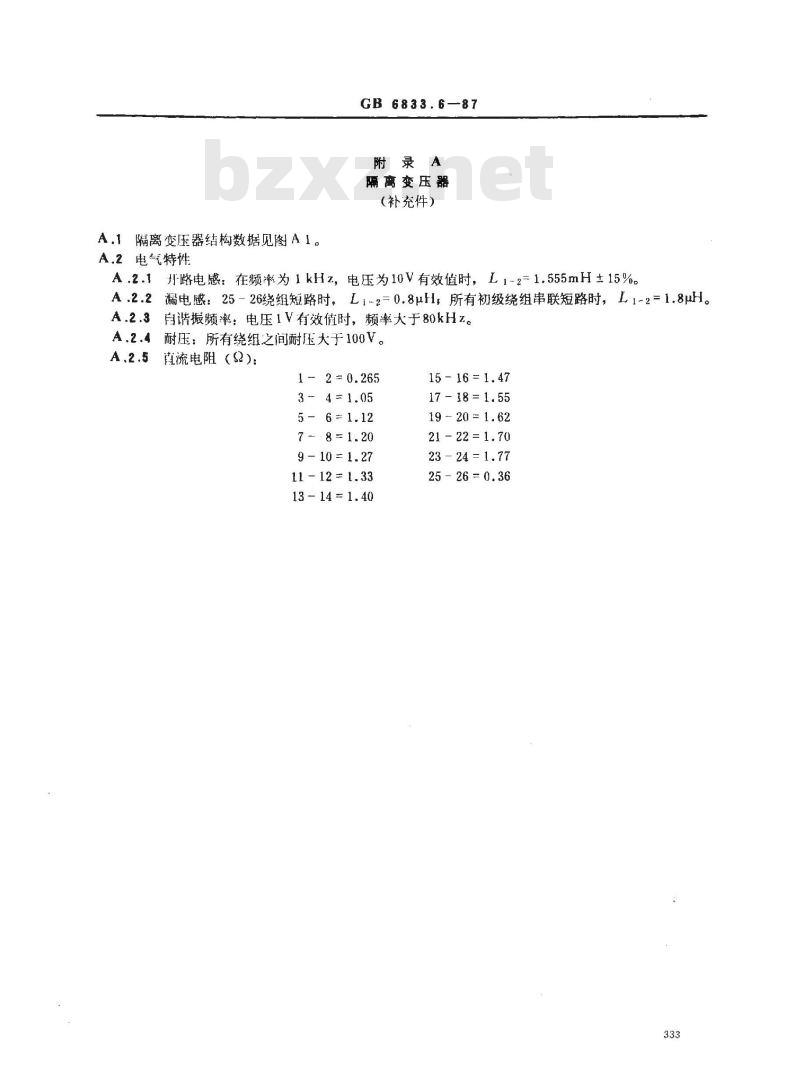

A.1隔离变压器结构数据见图A1。A.2电气特性
GB6833.6—87
附录A
隔离变压器
（补充件）
A，2.1开路电感：在频率为1kHz，电压为10V有效值时，L1-2=1.555mH±15%。A.2.2漏电感：25-26绕组短路时，L1-2=0.8μH，所有初级绕组串联短路时，L1-2=1.8μH。A.2.3自谐摄频率：电压1V有效值时，频率大于80kHz。A.2.4耐压：所有绕组之间耐压大于100V。A.2.5直流电阻（）：
1 -- 2 = 0.265
3 - 4 = 1.05
5 - 6= 1.12
7- 8=1.20
9 - 10 = 1. 27
11 - 12 = 1.33
13 -14=1.40
15 - 16 = 1.47
17 - 18 = 1. 55
19 - 20 = 1. 62
21 - 22 = 1.70
23 - 24 = 1. 77
25 26 = 0. 36
附加说明：
GB6833.6--87
初级绕组
次级绕组

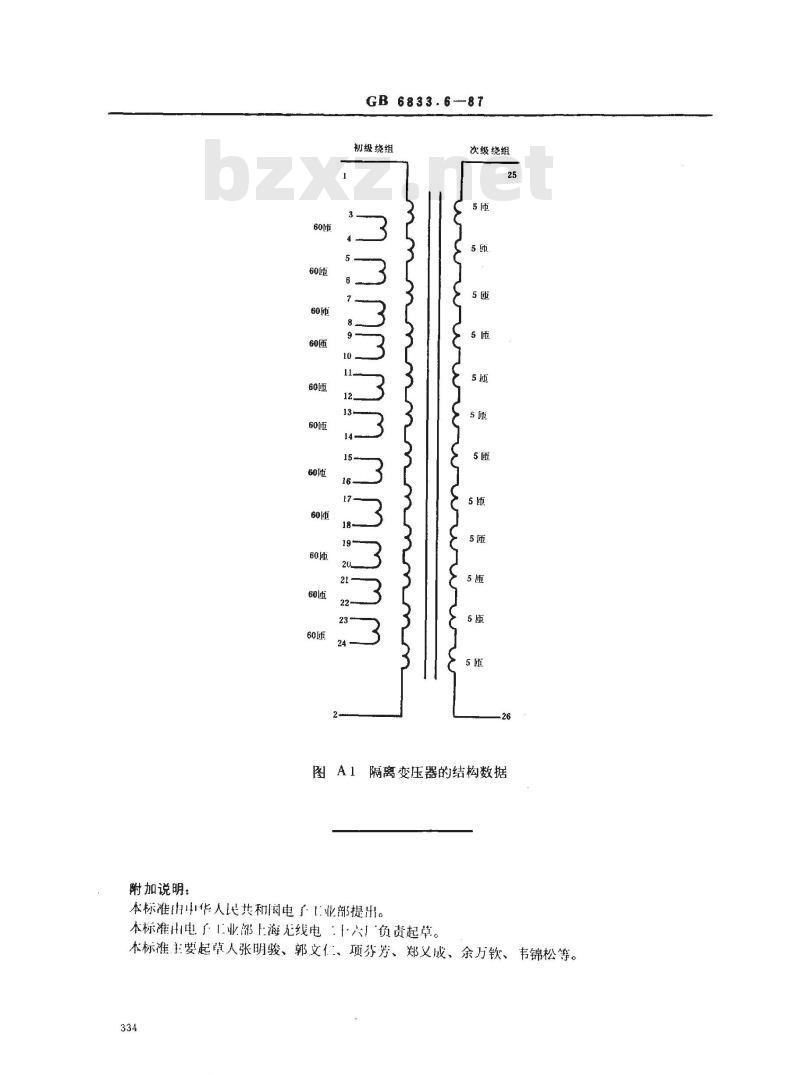

图A1隔离变压器的结构数据
本标准由华人民共和国电了「业部提出。本标准山电了业部上海无线电：六负责起草。本标准主起草人张明骏、郭文任、项芬芳、郑义成、余万钦、韦锦松等。334
