【国家标准(GB)】 人造石英晶体制材

GB/T6628—1996

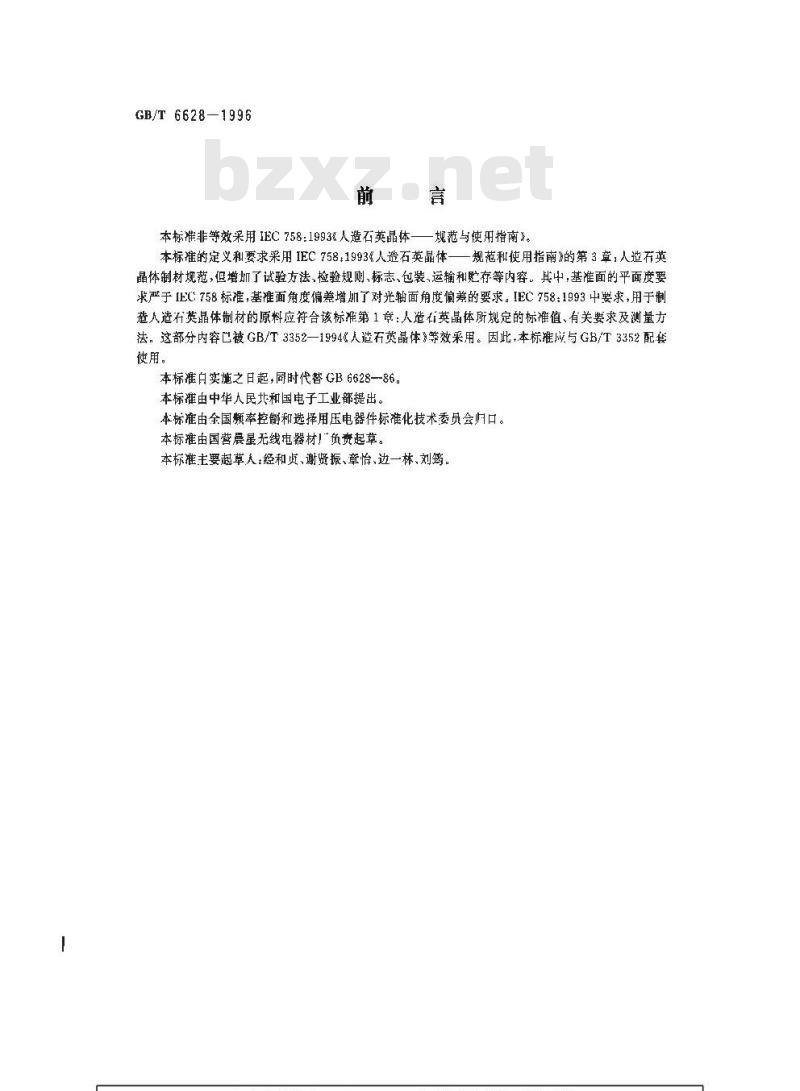

本标准非等效采用IEC758：1993&人造石英晶体——规范与使用指南》。本标准的定义和要求采用IEC7581993%人造石英晶体一一规范和使用指南的第3章，人造石英晶体制材规范，但增如了试验方法，检验规则、标志、包装，运输和贮存等内容。其中，基准面的平面度要张严于IEC758标准，基准面角度偏差增加了对光轴面角度偏差的要求。IEC758：1993出要求，用于制造人造石英晶体制材的原料应符合该标雅第1章：人造石英晶体所规定的标准值、有关要求及测量方法。这部分内容已被GB/T 3352—1994&人造行英晶体等效采用。因此,本标准应与GB/T3352配套使用。
本标准白实施之日起，同时代替GB 6628—86.本标摊由中华人民共和国电子工业部提出。本标准由全国额率控制和选择用压电器件标准化技术委员会归口。本标准由国营晨星无线电器材！负责起草。本标准主要起草人经和贞、谢贤振、章怡，边一林、刘筠。..comCB/T6628-1996

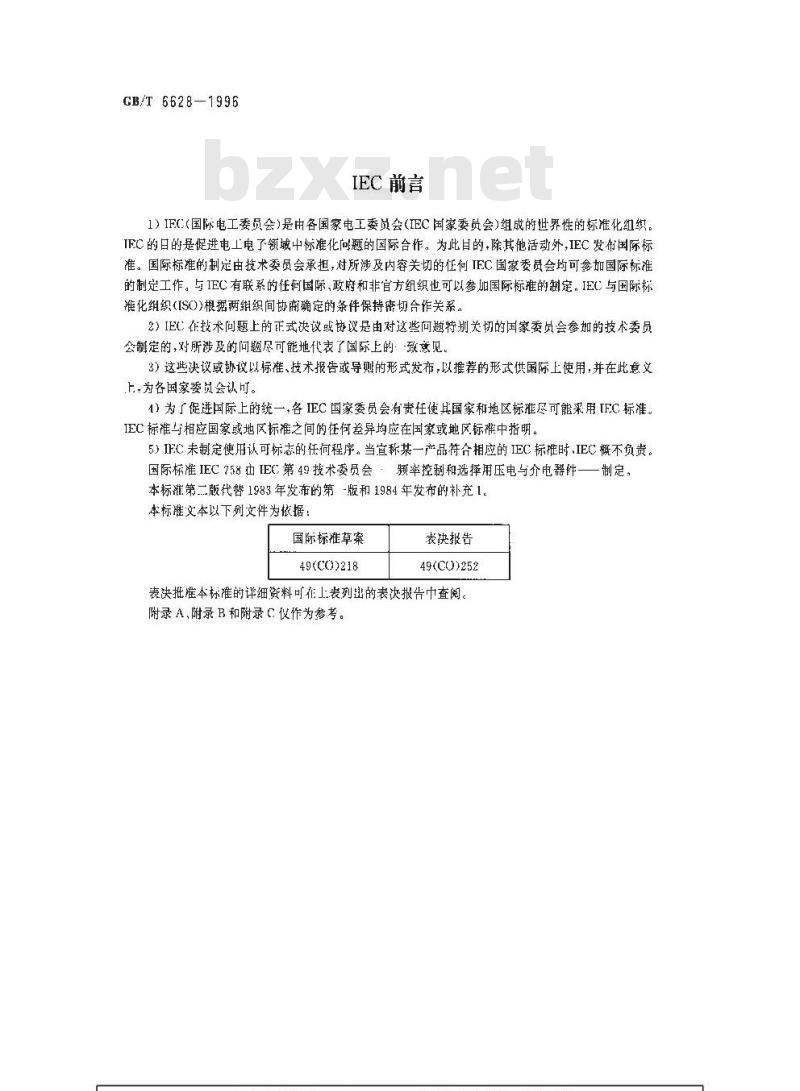

IEC前言
1）IFC（国际电工委员会）是由各国家电工委员会（IEC国家委员会）组成的世界性的标准化组织。IFC的日的是促进电工电了额域中标准化问题的国际合作。为此目的，除其他活动外,IEC发布国际标准。国际标准的制定由技术委员会承担，对所涉及内容关切的任何IEC国家委员会均可参加国际标准的制定工作。与IEC有联系的任间国际、政府和非官方组织也可以参加国际标准的制定。IEC与国际标准化组织(ISO)根据两组织间协商确定的条件保持密切合作关系。2）IEC作技术问题上的正式决议或协议是由对这些问题特别关切的国家委员会参加的技术委员会制定的，对所涉及的问题尽可能地代表了国际上的致意见。3）这些决议或协议以标准、技术报告或导则的形式发布，以推荐的形式供国际上使用，并在此意义上.为各国家委员会认可。
1）为『促进国际上的统一,各IEC 国家委员会有责任使其国家和地区标准尽可能采用IEC 标准。IEC标准与相应国家或地区标准之间的任何差异均应在国家或地区标准中指明。5）IFC未制定使用认可标志的任何程序。当宣称某一产品符合相应的IEC标准时.IEC概不负责。国际标准IEC758由IEC第49技术委员会：频率控制和选择用压电与介电器件——制定，本标准第二版代替1983年发布的第-版和1984年发布的补充1。本标准文本以下列文件为依据：国际标准草案
49(CO)218
表决报告
49(CO)252
表决批准,本标准的详细资料可作上表列出的表决报告中查阅。附录A,附录 B和附录C仪作为参考。1范围

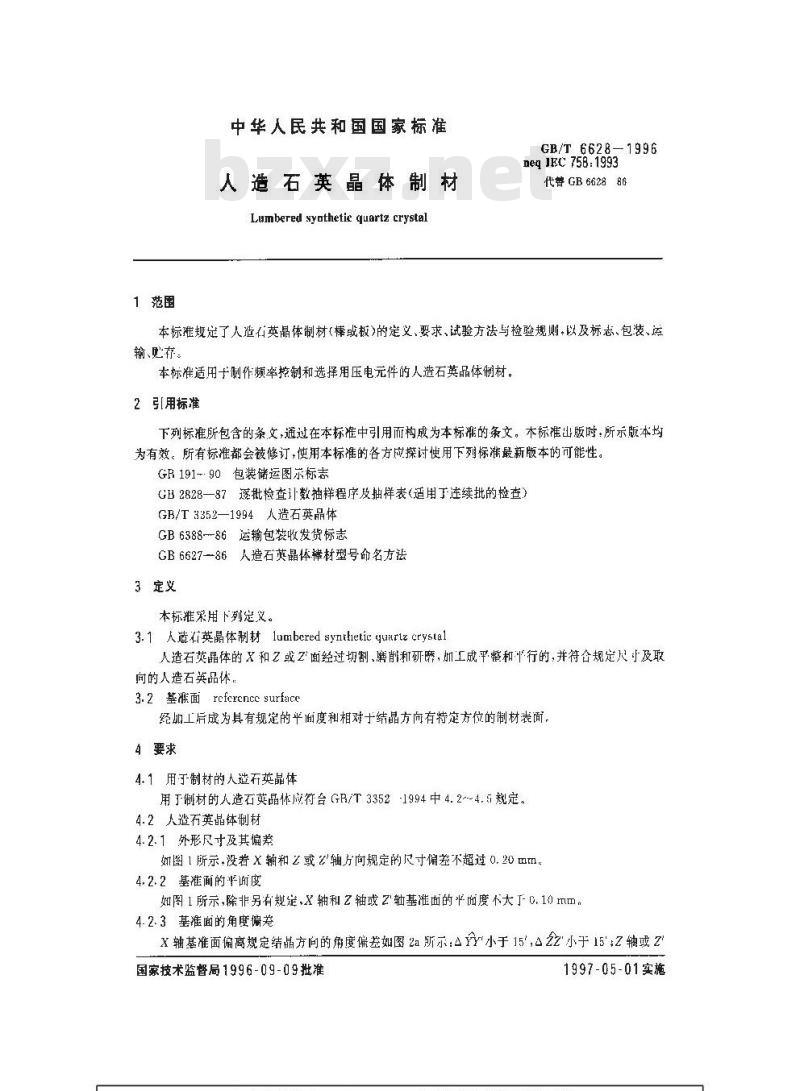

中华人民共和国国家标准
人造石英晶体制材
Lumbered syathetic quartz crystalGB/T 6628-1996
neq JEC 758:1993
代警 GB 662886
本标准规定了人造英晶体制材（棒或板的定义、要求、试验方法与检验规则，以及标志、包装、运、贮存。
本标准适用于制作频率挖制和选择用压电元件的人造石英品体制材。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标摊的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GR191-:90包装储运图示标志
GB2828—87逐批检查计数抽样程序及抽样表（适用丁连续批的检查）GB/T3352—1994人造石英品体
GB6388--86运输包装收发货标志GB6627--86：人造石英晶体榉材型号命名方法3定义
本标推采用下列定义。
3.1人造石英晶体制材lumbered synthetic yuariz crystal人造石英晶体的X和Z或Z面经过切割、磨和研靡，加工成平整和平行的，并符合规定尺寸及取向的人造石英品体，
3.2 基准面 rcfcrencc surface经加工后成为具有规定的平面度和相对于结晶方向有特定方位的制材表面，4要求
4. 1用于制材的人逆英晶体
用丁制材的人造石英品体应符台GB/T3352-1994中4.2-~4.5规定。4.2人造石英晶体制材
4.2.1外形尺寸及其偏差
如图1所示，没着X辅和Z或么轴方向规定的尺寸偏差不超过0.20mm，4.2.2基准面的半而度
如图 1所示,除非另有规定,X 轴和轴或 Z'轴基准面的平而度不大丁-C,10 rmm4.2.3基准面的角度偏差
X轴基准面偏离规定结晶方向的角度偏差如图2a所示：≤F小于15°,22小于15';Z轴或Z国家技术监督局1996-09-09批准1997-05-01实施
GB/T 6628-1996

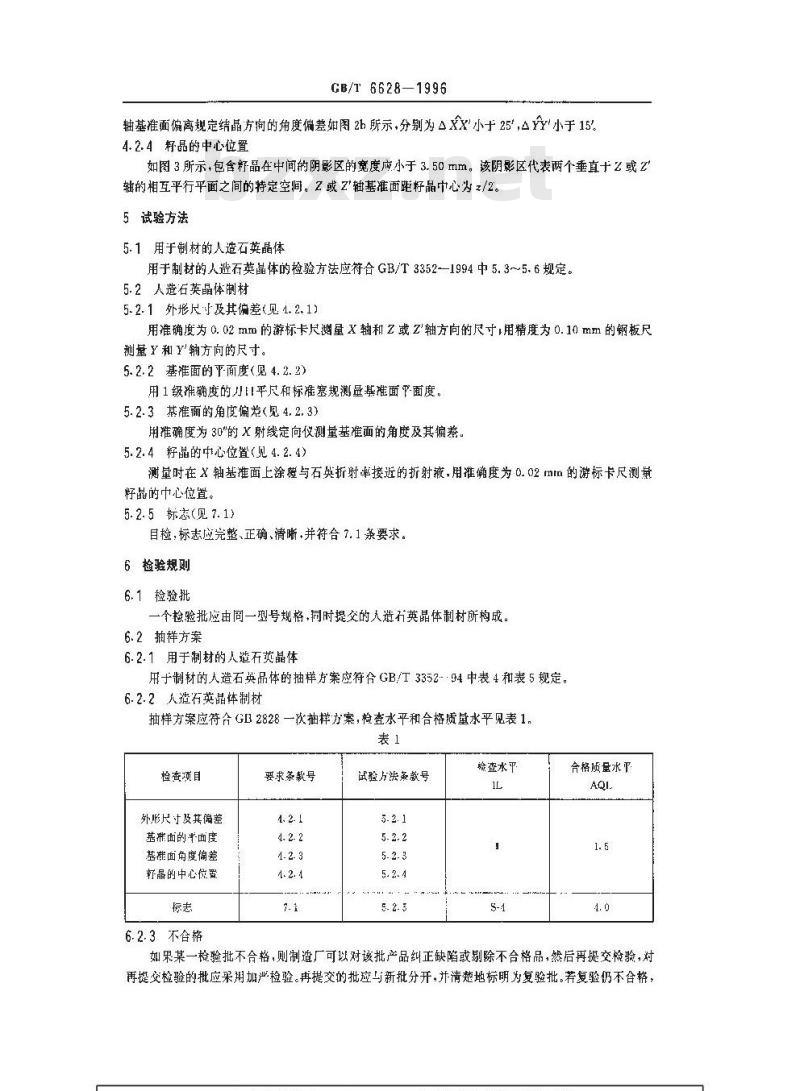

轴基准面偏离规定结晶方间的角度偏差如图2h所示，分别为Xx小于25°,如图3所示，包含籽品在中间的阴影区的宽度应小于3.50mm。该阴影区代表两个垂直十z或z轴的相互平行平面之间的特定空间。2 或 Z'轴基准面距籽晶中心为 z/2。5试验方法
5.1用于制材的人造石英晶体
用于制材的人造石英晶体的检验方法应符合 GB/T 3352—1994中5.3～5.6规定。5.2人造石英晶体制材
5.2.1外形尺及其偏差（见4.2.1)用准确度为 0. 02 mm 的游标卡尺测量 X轴和 z 或 Z'轴方向的尺寸,用精度为 0. 10 mm 的钢板尺測量 Y 和 Y'轴方向的尺寸。
5.2.2基准面的平面度（见4.2.2）用 1级准确度的儿II平尺和标准塞规测显基准面β面度。5.2.3基准面的角度偏差（见4.2.3）用准确度为 30\的 X射线定向仪测量基准面的角度及其偏差5.2.4籽晶的中心位置（见4.2.4)测量时在X轴基准面上涂差与石英折射率接近的折射液,用准确度为 0. 02 mm 的游标卡尺测量籽晶的中心位置。
5.2. 5标志(见 7. 1)
目检,标志应完整、正确、清晰,并符合 7. 1 条要求。6检验规则
6.1检验批
一个检验批应由同一型号规格，同时提交的人造石英晶体制材所构成，6.2荆样方案
6.2.1用于制材的人造石英晶体
用于制材的人造石英品体的抽样方案应符合GB/T3352-94中表4和表5规定。6.2.2人造石英晶体制材
抽样方案应符合GL2828一次抽样方案，检查水平和合格质量水平见表1.表1
检查项目
外彤尺寸及其偏差
基滞面的半面度
基推面角度偏差
籽晶的中心位置
6.2.3不合格
要求茶款号
试验方法条款号
睑查水平
合格质量水TwwW.bzxz.Net
如果某一检验批不合格，则制造厂可以对该批产品纠正缺陷或剔除不台格品，然后再提交检验，对再提交检验的批应采期加严检验。再提交的批应与新批分开，并清楚地标明为复验批若复验仍不合格，该批被拒收。
7标志、包装、运输和贮存
7.1标志
GB/T 6628-1996
在每块人造石英晶体制材的一X面上成清晰标明：a）制造厂名称或商标；
b）型号（应符合GB6627的要求）c）旋光性，(左旋用L.H表示，右族用R.H表示)；d）生产批号和日期。
7.2包装
单一包装的产品应为用同一批人造石英晶体制造并有相同X轴和Z或Z\轴向尺寸的制材。人造石英品体制材应装在能防止产品相互碰撞的包装单元内（如有格槽的泡沫塑料盒），再将装有产品的包装单元装入干燥包装箱内，箱内壁应有塑料膜，箱内空隙用包装材料填塞。包装箱内应放有合格证和装箱单，装箱单上应标明：a）制造厂名称和商标；
b）型号和本标准编号
净重：
d）装箱人姓名或代号；
e）装箱日期。
每个包装箱重量不超过20k名。每个包装箱上应按GB191的规定标明“轻放”、\请勿倒置”等字样或图示，收发货标志应符合GB6388的规定。7.3运输
装有人造石英晶体制材的包装箱可用任何方式运输。运输中应避免荫雪的直接淋和强烈的冲撞。7.4贮存
人造石英晶体制材应贮存在周围环境无酸性，碱性和无其他有害气体，且无机械振动和冲击的库房重。
8穿条籽晶的棒材

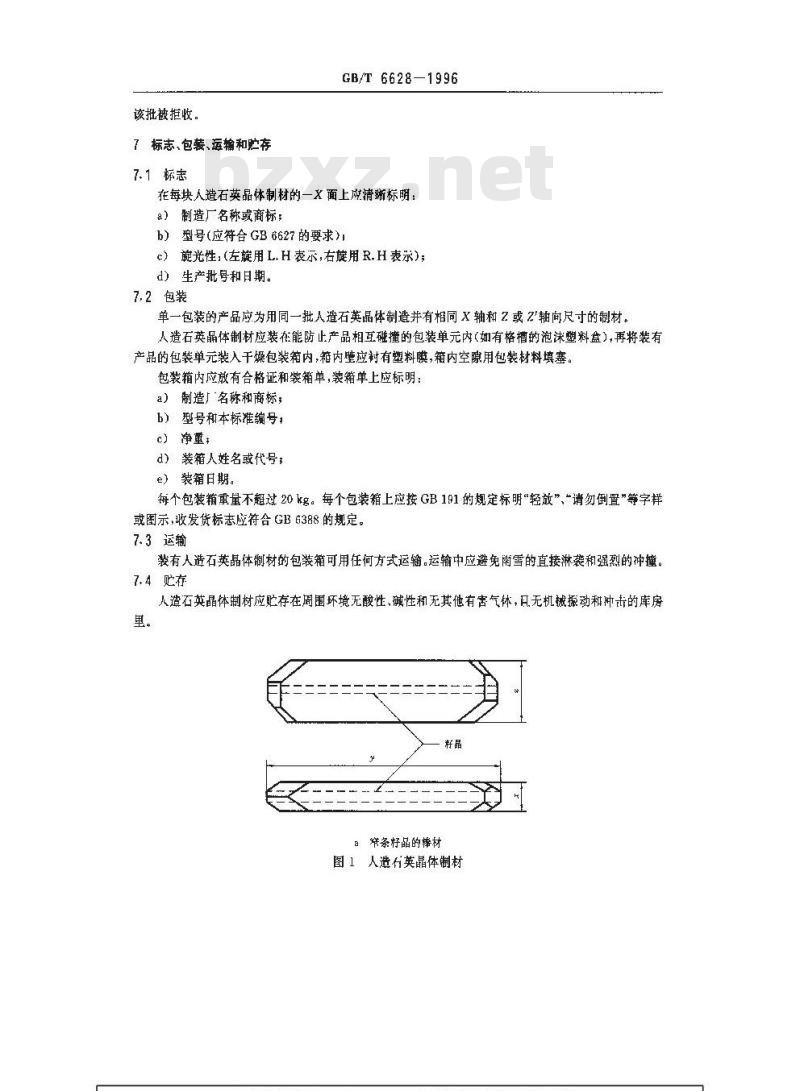

图1人造石英晶体制材
GB/T 6628—1996
宽片籽晶的板材
图1(完）
X轴面角度偏片
图2基谁面角度偏差
GB/T66281996
Z轴面角度偏差
图2(完）
图3籽品的中心位和阴影宽度
