【国家标准(GB)】 胶液粘合强度测定法

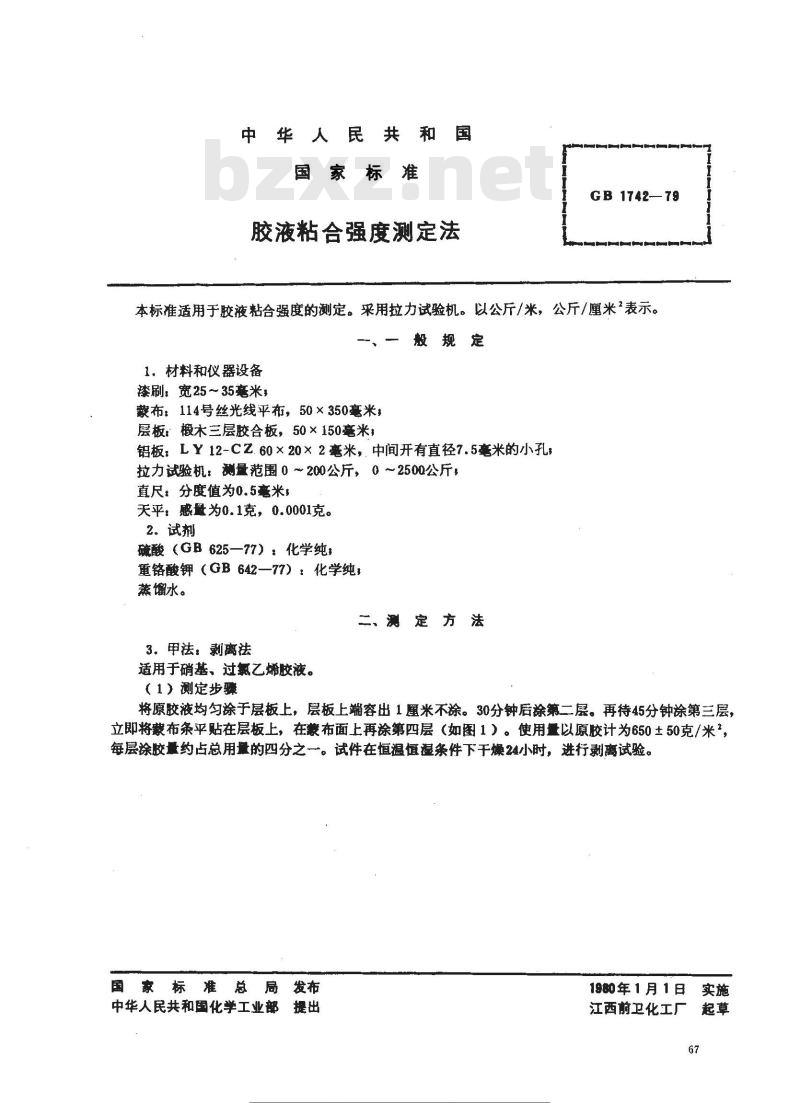

中华人民共和国銀
国家标准
胶液粘合强度测定法
GB 1742-79
本标准适用于胶液粘合强度的测定。采用拉力试验机。以公斤/米，公斤/厘米‘表示。般规定
1.材料和仪器设备
漆刷：宽25～35毫米，
蒙布：114号丝光线平布，50×350毫米，层板：木三层胶合板，50×150毫米；铝板：LY12-CZ.60×20×2毫米，中间开有直径7.5毫米的小孔，拉力试验机：测量范围0～200公斤，0～2500公斤，直尺：分度值为0.5毫米
天平，感量为0.1克，0.0001克。2．试剂
硫酸（GB625—77）：化学纯，
重铬酸钾（GB642—77）：化学纯，蒸馏水。
二、测定方法
3．甲法．剥离法
适用于硝基、过氯乙烯胶液。
（1）测定步骤
将原胶液均勾涂于层板上，层板上端容出1凰米不涂。30分钟后涂第二层。再待45分钟涂第三层，立即将蒙布条平贴在层板上，在蒙布面上再涂第四层（如图1）。使用量以原胶计为650±50克/米，每层涂胶量约占总用量的四分之一。试件在恒温值温条件下干燥24小时，进行剥离试验。国家标准
主总局发布
中华人民共和国化学工业部
云注传摄
子类标注行业资料科免费下载
1980年1月1日实施
江西前卫化工厂
GB 1742—79

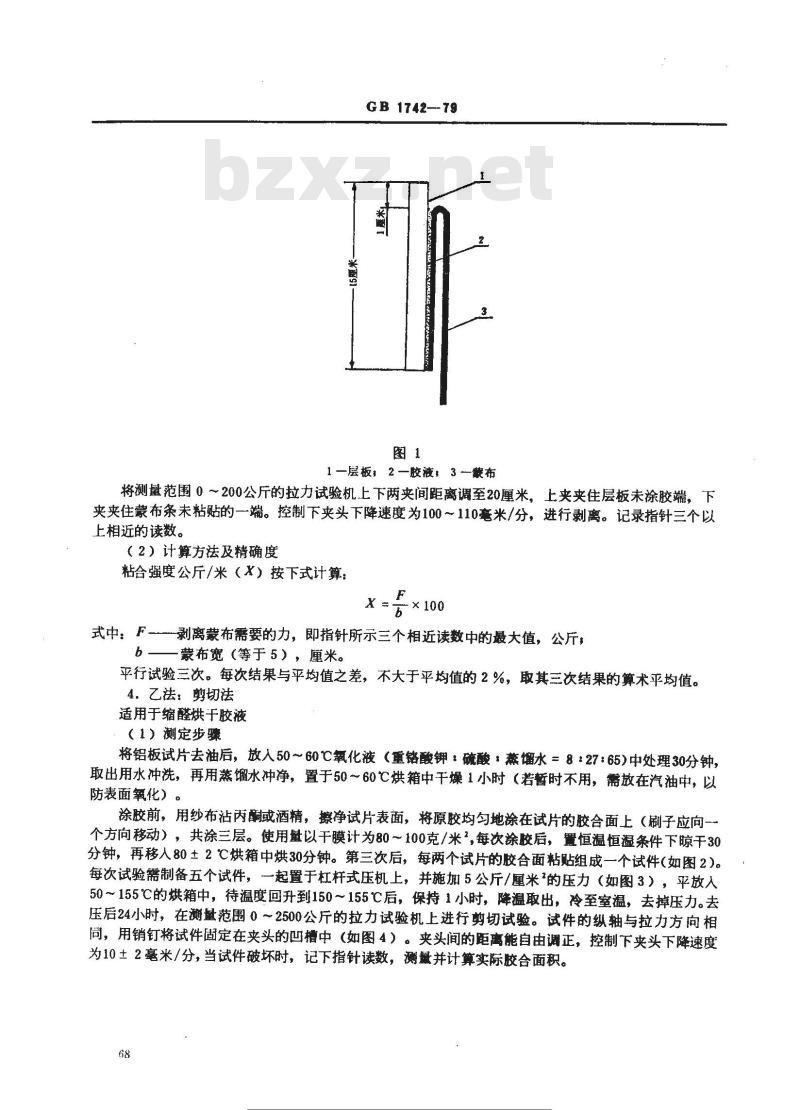

1—层板，2—胶液，3—羲布
将测量范围0～200公斤的拉力试验机上下两夹间距离调至20厘米，上夹夹住层板未涂胶端，下夹夹住蒙布条未粘贴的一端。控制下夹头下降速度为100～110毫米/分，进行剥离。记录指针三个以上相近的读数。
（2）计算方法及精确度
粘合强度公斤/米（X）按下式计算：F
式中：F—剥离蒙布需要的力，即指针所示三个相近读数中的最大值，公斤，—蒙布宽（等于5），厘米。
平行试验三次。每次结果与平均值之差，不大于平均值的2%，取其三次结果的算术平均值。4．乙法：剪切法
适用于缩醛烘于胶液
（1）测定步骤
将铝板试片去油后，放人50～60℃氧化液（重铬酸钾：硫酸，蒸馏水=8：27:65）中处理30分钟，取出用水冲洗，再用蒸馏水冲净，置于50～60℃烘箱中干燥1小时（若暂时不用，需放在汽油中，以防表面氧化）。
涂胶前，用纱布沾丙酮或酒精，擦净试片表面，将原胶均勾地涂在试片的胶合面上（刷子应向一个方向移动），共涂三层。使用量以干膜计为80～100克/米，每次涂胶后，置恒温恒湿条件下晾干30分钟，再移人80±2℃烘箱中烘30分钟。第三次后，每两个试片的胶合面粘贴组成一个试件(如图2)。每次试验需制备五个试件，一起置于杠杆式压机上，并施加5公斤/厘米‘的压力（如图3），平放入50～155℃的烘箱中，待温度回升到150～155℃后，保持1小时，降温取出，冷至室温，去掉压力。去压后24小时，在谢量范围0~2500公斤的拉力试验机上进行剪切试验。试件的纵轴与拉力方向相同，用销钉将试件固定在夹头的凹槽中（如图4）。夹头间的距离能自由谓正，控制下夹头下降速度为10土2毫米/分，当试件破坏时，记下指针读数，测量并计算实际胶合面积。68

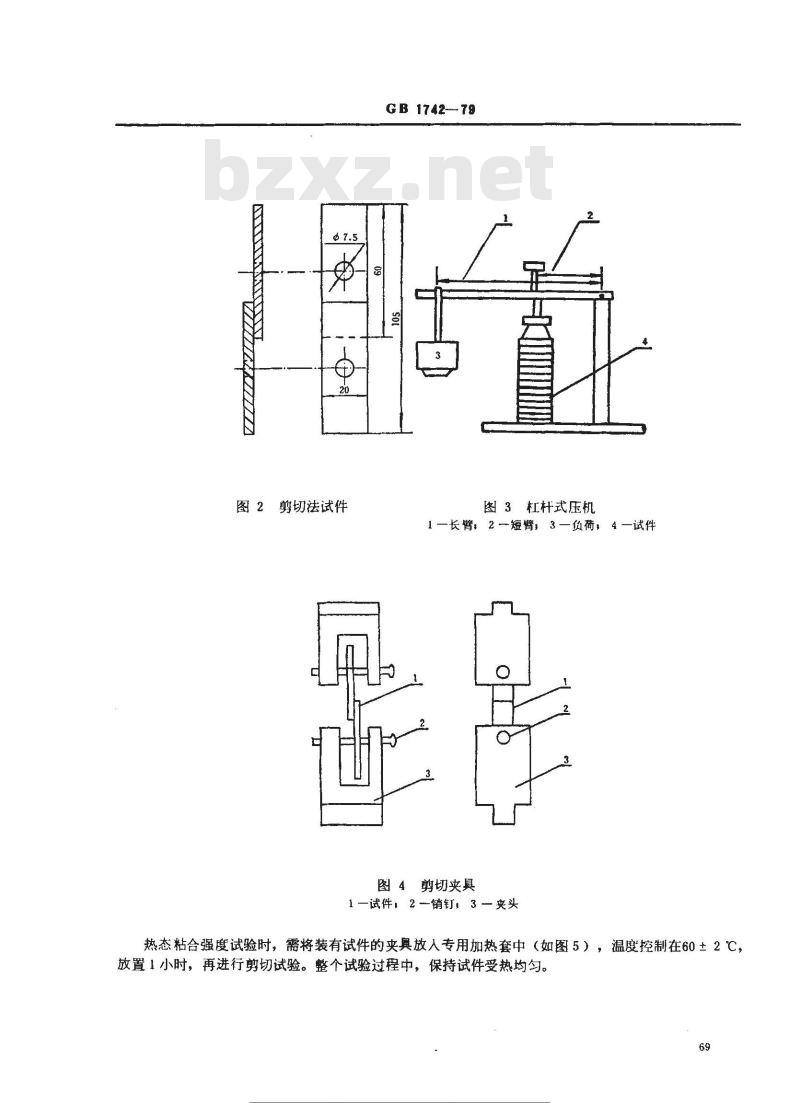

图2剪切法试件
GB 1742-79
图3杠杆式压机
1一长臂，2一短臂，3一负荷，4一试件图4剪切夹具
1一试件，2一销钉，3一夹头
热态粘合强度试验时，需将装有试件的夹具放入专用加热套中（如图5），温度控制在60±2℃，放置1小时，再进行剪切试验。整个试验过程中，保持试件受热均匀。69
（2）计算方法及精确度
GB1742--79

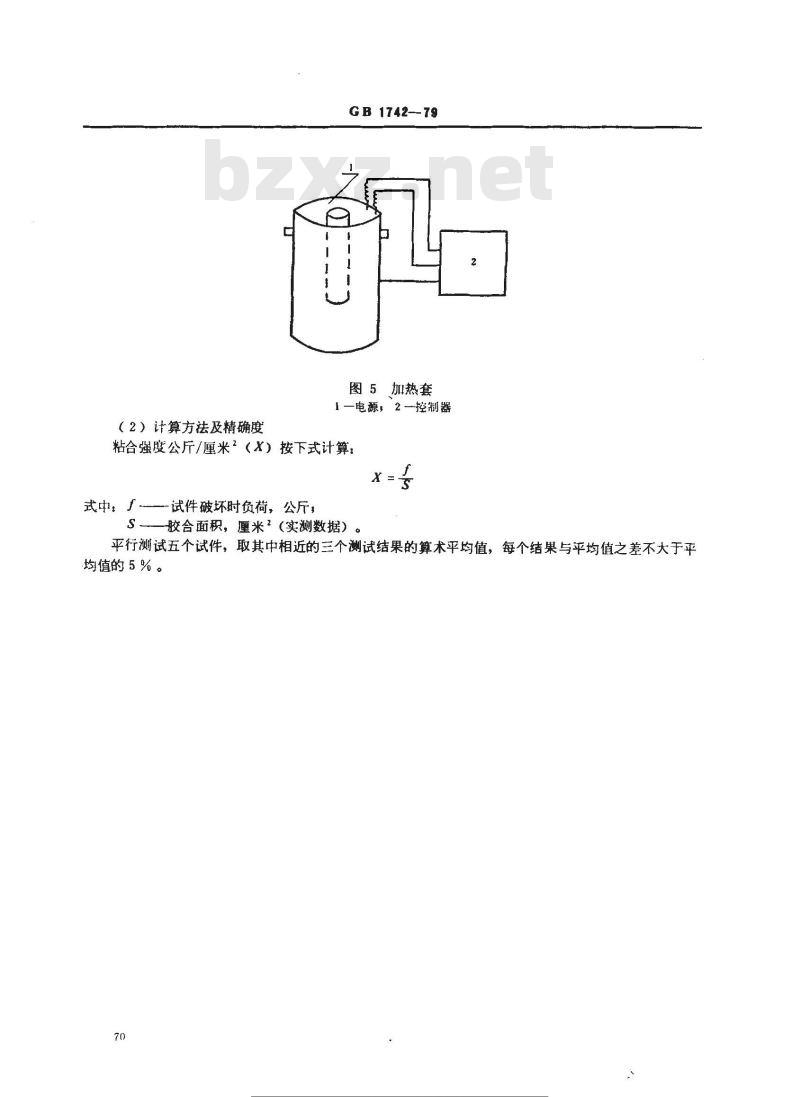

图5加热套
1—电源，2—控制器
粘合强度公斤/厘米2（X）按下式计算：X=—
式中，了—试件破坏时负荷，公厅，S胶合面积，厘米（实测数据）
平行测试五个试件，取其中相近的三个测试结果的算术平均值，每个结果与平均值之差不大于平均值的5%。
标泄授搜网
李炎标注行业资术免费下载

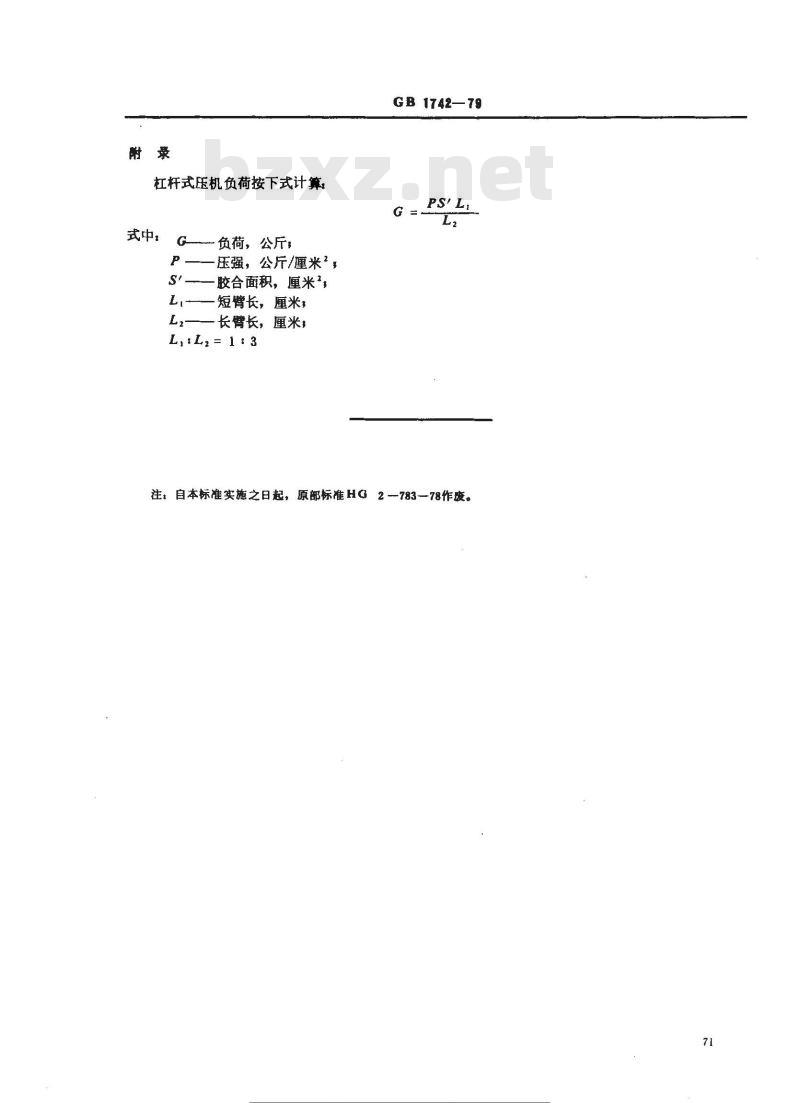

杠杆式压机负荷按下式计算
式中，
G—负荷，公斤，
—一压强，公斤/厘米‘，
S'———胶合面积，厘米\，
Li——短臂长，厘米，
Lz——长臂长，厘米
L,L,= 1: 3
GB 1742—79bZxz.net
注：自本标准实施之日起，原邮标准HG 2-783—78作废。标注度瘦网AW.bo
各类标注行业资料免费下载
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
