【国家标准(GB)】 米制锥螺纹

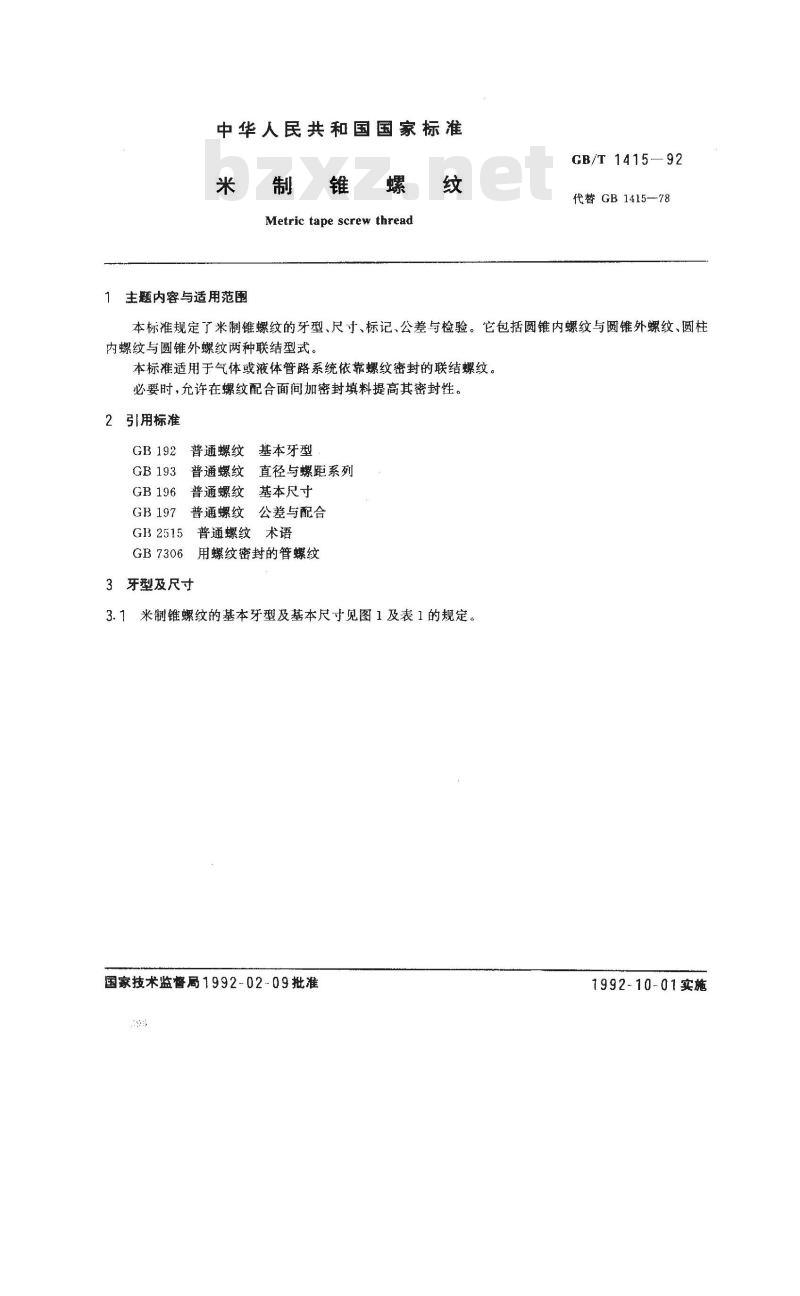

中华人民共和国国家标准
主题内容与适用范围
Metric tape screw thread
GB/T 1415—92
代替GB1415—78
本标准规定了米制锥螺纹的牙型、尺寸、标记、公差与检验。它包括圆锥内螺纹与圆锥外螺纹、圆柱内螺纹与圆锥外螺纹两种联结型式。本标准适用于气体或液体管路系统依靠螺纹密封的联结螺纹。必要时，允许在螺纹配合面间加密封填料提高其密封性。引用标准
普通螺纹
基本牙型
普通螺纹
直径与螺距系列
普通螺纹
基本尺寸
GB197普通螺纹
公差与配合
GB2515普通螺纹术语
GB7306用螺纹密封的管螺纹
3牙型及尺寸

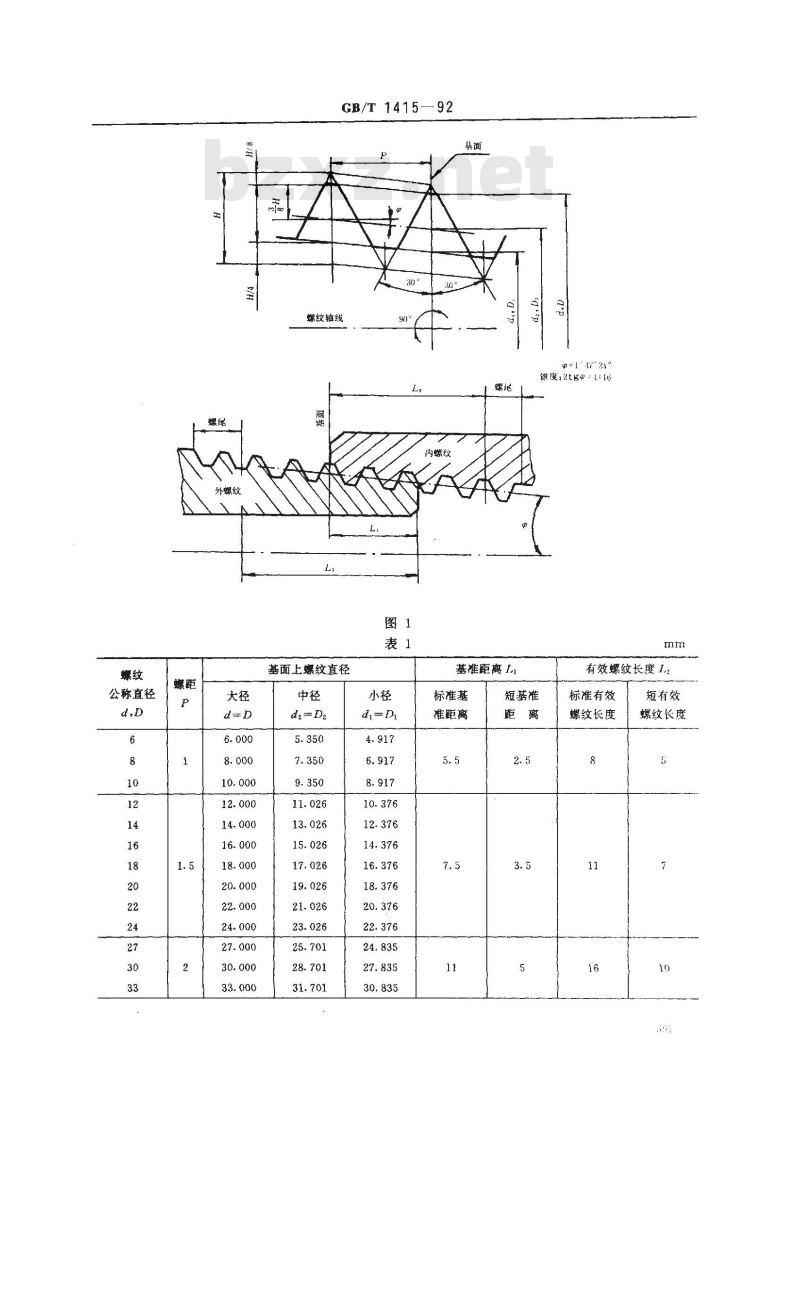

米制锥螺纹的基本牙型及基本尺寸见图1及表1的规定。国家技术监督局1992-02-09批准1992-10-01实施
公称直径
卜螺线
GB/T 1415—92
螺纹轴线
基面上螺纹直径
基准距离I
标准基
崔距离
-1* t7: 34
锥度,2t01:16
有效螺纹长度12
短基准
标准有效
螺纹长度
短有效
螺纹长度
公称直径
GB/T 1415-92
续表1
基面上螺纹直径
基准距离LI
标准基
短基准
有效螺纹长度 L
标准有效
螺纹长度
短有效
螺纹长度

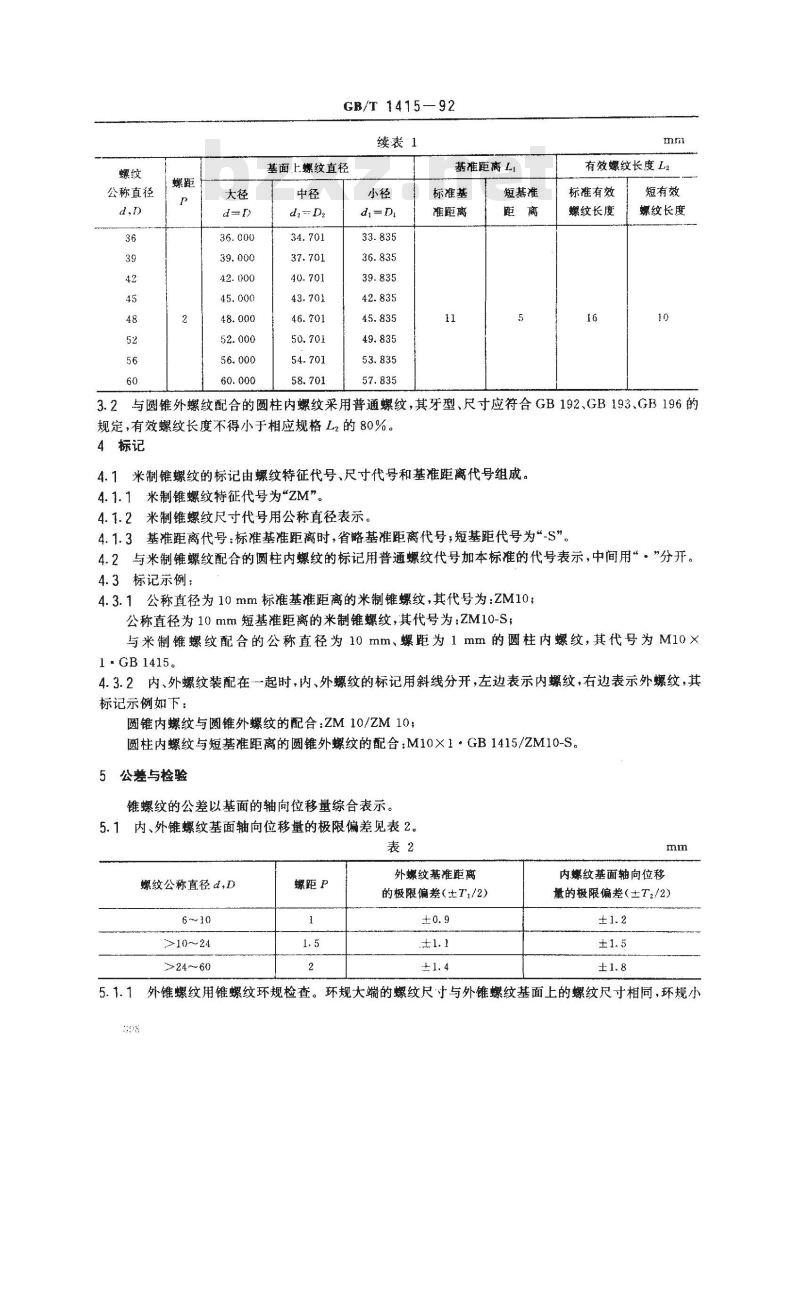

3.2与圆锥外螺纹配合的圆柱内螺纹采用普通螺纹，其牙型、尺寸应符合GB192、GB193.GB196的规定，有效螺纹长度不得小于相应规格L，的80%。4标记
4.1米制锥螺纹的标记由螺纹特征代号、尺寸代号和基准距离代号组成。4.1.1米制锥螺纹特征代号为“ZM”。4.1.2米制锥螺纹尺寸代号用公称直径表示。4.1.3基准距离代号：标准基准距离时，省路基准距离代号；短基距代号为“-S”。4.2与米制锥螺纹配合的圆柱内螺纹的标记用普通螺纹代号加本标准的代号表示，中间用“。\分开。4.3标记示例：
4.3.1公称直径为10mm标准基准距离的米制锥螺纹，其代号为：ZM10；公称直径为10mm短基准距离的米制锥螺纹，其代号为：ZM10-S；与米制锥螺纹配合的公称直径为10mm、螺距为1mm的圆柱内螺纹，其代号为M10×1·GB1415。
4.3.2内、外螺纹装配在一起时，内、外螺纹的标记用斜线分开，左边表示内螺纹，右边表示外螺纹，其标记示例如下：
圆锥内螺纹与圆锥外螺纹的配合：ZM10/ZM10；圆柱内螺纹与短基准距离的圆锥外螺纹的配合：M10X1·GB1415/ZM10-S。5公差与检验
锥螺纹的公差以基面的轴向位移量综合表示5.1内、外锥螺纹基面轴向位移量的极限偏差见表2。表2
螺纹公称直径d,D
>10～24
>24~60
螺距P
外螺纹基准距离
的极限偏差（±T,/2)
内螺纹基面轴向位移
量的极限偏差（±T2/2）

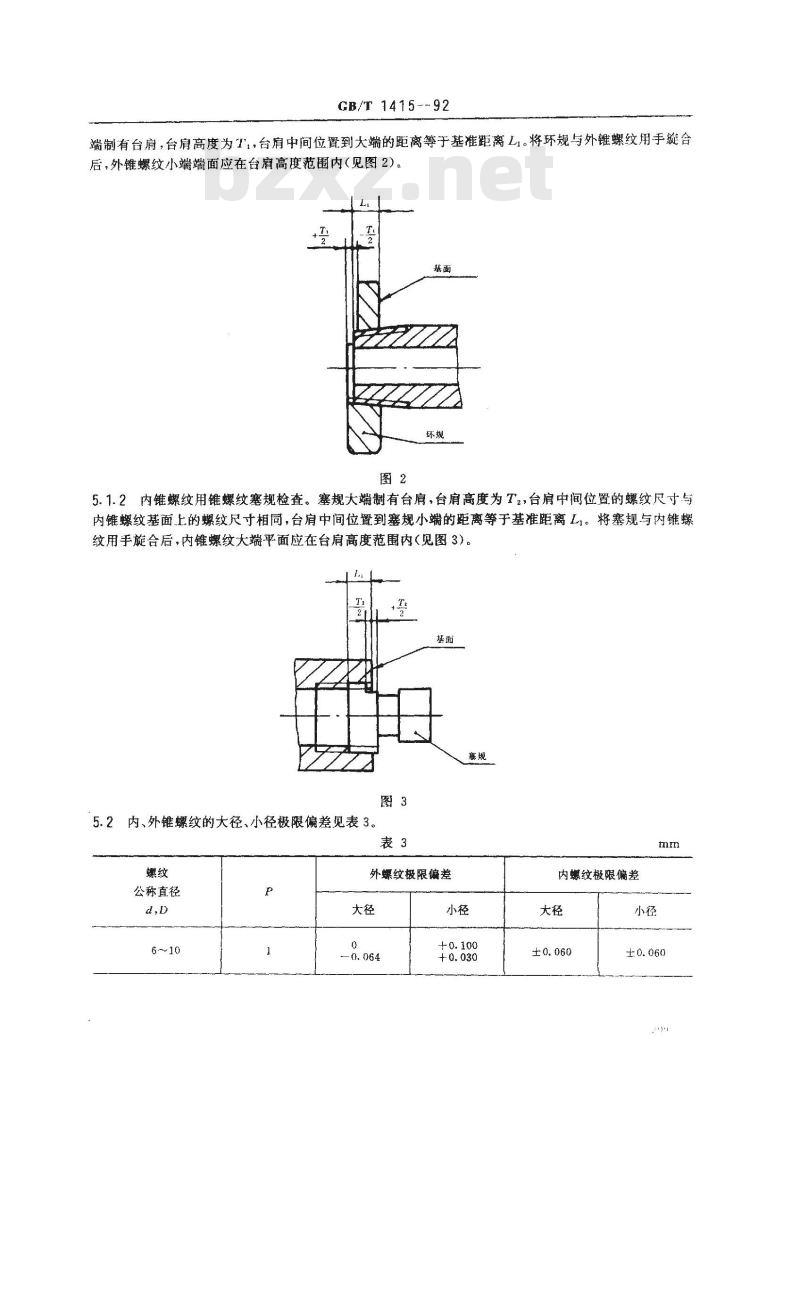

5.1.1外锥螺纹用锥螺纹环规检查。环规大端的螺纹尺寸与外锥螺纹基面上的螺纹尺寸相同，环规小9
GB/T1415-92
端制有台肩，台肩高度为T：，台肩中间位置到大端的距离等于基准距离L1。将环规与外锥螺纹用手凝合后，外锥螺纹小端端面应在台肩高度范围内（见图2)。图2
5.1.2内锥螺纹用锥螺纹塞规检查。塞规大端制有台肩，台肩高度为T2，台肩中间位置的螺纹尺寸与内锥螺纹基面上的螺纹尺寸相同，台肩中间位置到塞规小端的距离等于基准距离L1。将塞规与内锥螺纹用手旋合后，内锥螺纹大端平面应在台肩高度范围内（见图3）。基面
5.2内、外锥螺纹的大径、小径极限偏差见表3。表3
公称直径
外螺纹极限偏差
内螺纹极限偏差
公称直径www.bzxz.net
≥10～24
>24～60
GB/T1415--92
续表3
外螺纹极限偏差
内螺纹极限偏差

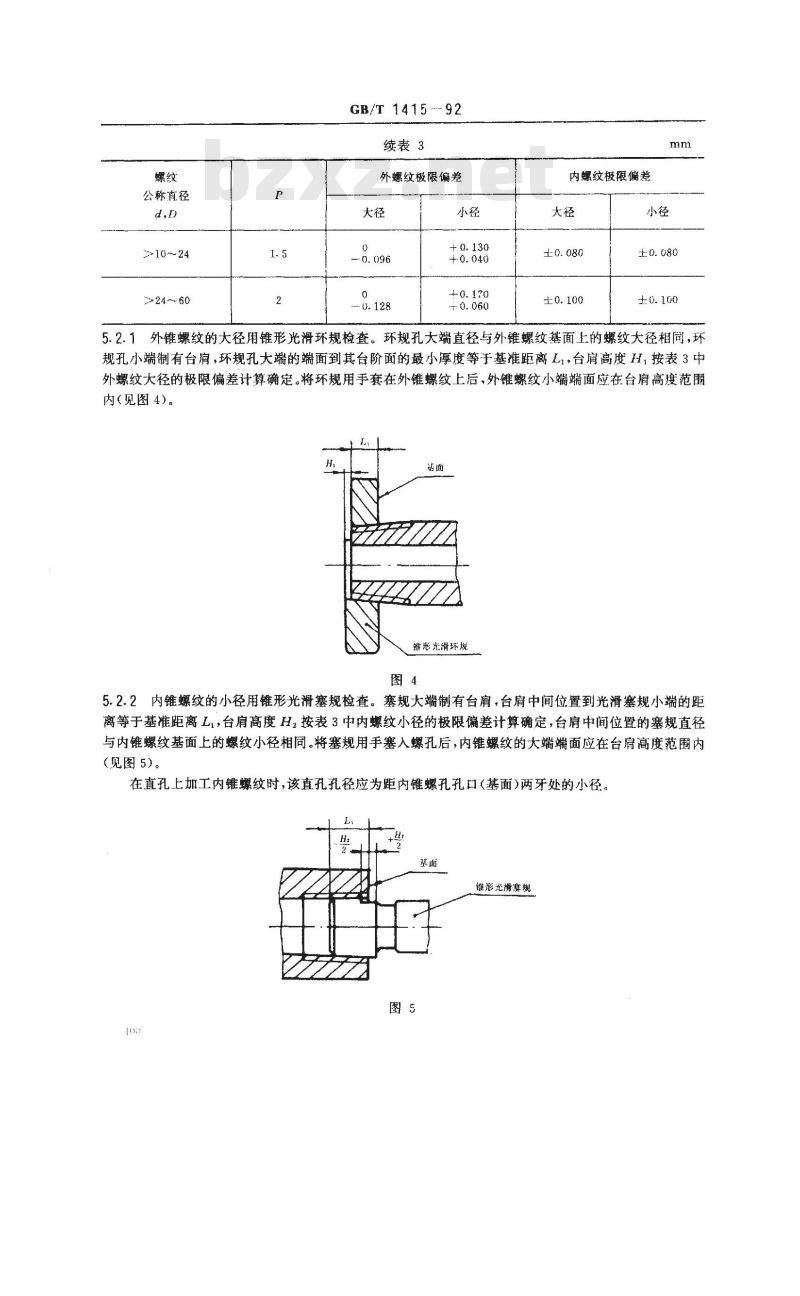

5.2.1外锥螺纹的大径用锥形光滑环规检查。环规孔大端直径与外锥螺纹基面上的螺纹大径相间，环规孔小端制有台肩，环规孔大端的端面到其台阶面的最小厚度等于基准距离L1，台肩高度H，按表3中外螺纹大径的极限偏差计算确定。将环规用手套在外锥螺纹上后、外锥螺纹小端端面应在台肩高度范围内（见图4)。
非形光滑环规
5.2.2内锥螺纹的小径用锥形光滑塞规检查。塞规大端制有台肩，台肩中间位置到光滑塞规小端的距离等于基准距离L1，台肩高度H，按表3中内螺纹小径的极限偏差计算确定，台肩中间位置的塞规直径与内锥螺纹基面上的螺纹小径相同。将塞规用手塞入螺孔后，内锥螺纹的大端端面应在台肩高度范围内（见图5）。
在直孔上加工内锥螺纹时，该直孔孔径应为距内锥螺孔孔口（基面）两牙处的小径通
谜形光滑赛规
GB/T:1415—92
5.3内、外锥螺纹的底径公差见表3。此公差由工具保证，不对工件进行单独检验。5.4米制锥螺纹的牙型半角α/2、螺距P和倾斜角?的极限偏差按附录A（参考件）中表A1的规定。与米制锥螺纹配合的圆柱内螺纹的螺纹公差圆柱内螺纹的公差按GB197的规定，其中径公差为6H，小径公差为4H，大径极限偏差按表4的规定。
螺纹公称直径D
>10～24
>24～60
带镀层的米制锥螺纹
螺距P
螺纹大径极限偏差
经镀覆的米制锥螺纹，镀前为不留镀层余量的标准尺寸，镀后不再检查螺纹尺寸。mm
GB/T1415-92
附录A
米制锥螺纹牙型半角、螺距和倾斜角的极限偏差（参考件）
A1本附录中的极限偏差系供米制锥螺纹工量具设计用。米制锥螺纹的牙型半角α/2、螺距P、和倾斜角β的极限偏差按表A1的规定。表A1
公称直径
6～10
>10~24
>24～60
附加说明：
牙型半角
极限偏差
螺距P极限偏差
本标准由中华人民共和国机械电子工业部提出。本标准由全国螺纹标准化技术委员会归口。本标准由中国汽车技术研究中心负责起草。本标准主要起草人朱锡全、陈东、邓跃。本标准委托机械电子工业部机械标准化研究所负责解释。L2
倾斜角中极限偏差
外螺纹
内螺纹
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
