【国家标准(GB)】 几何光学术语、符号

ICS._17.180. 01
中华人民共和国国家标准
GB/T 1224 1999
几何光学术语、符号　
Vocabulary and character for geometrical optics1999-09-13发布
2000-05-01实施
国家质量技术监督局发布
GB/T1224-1999

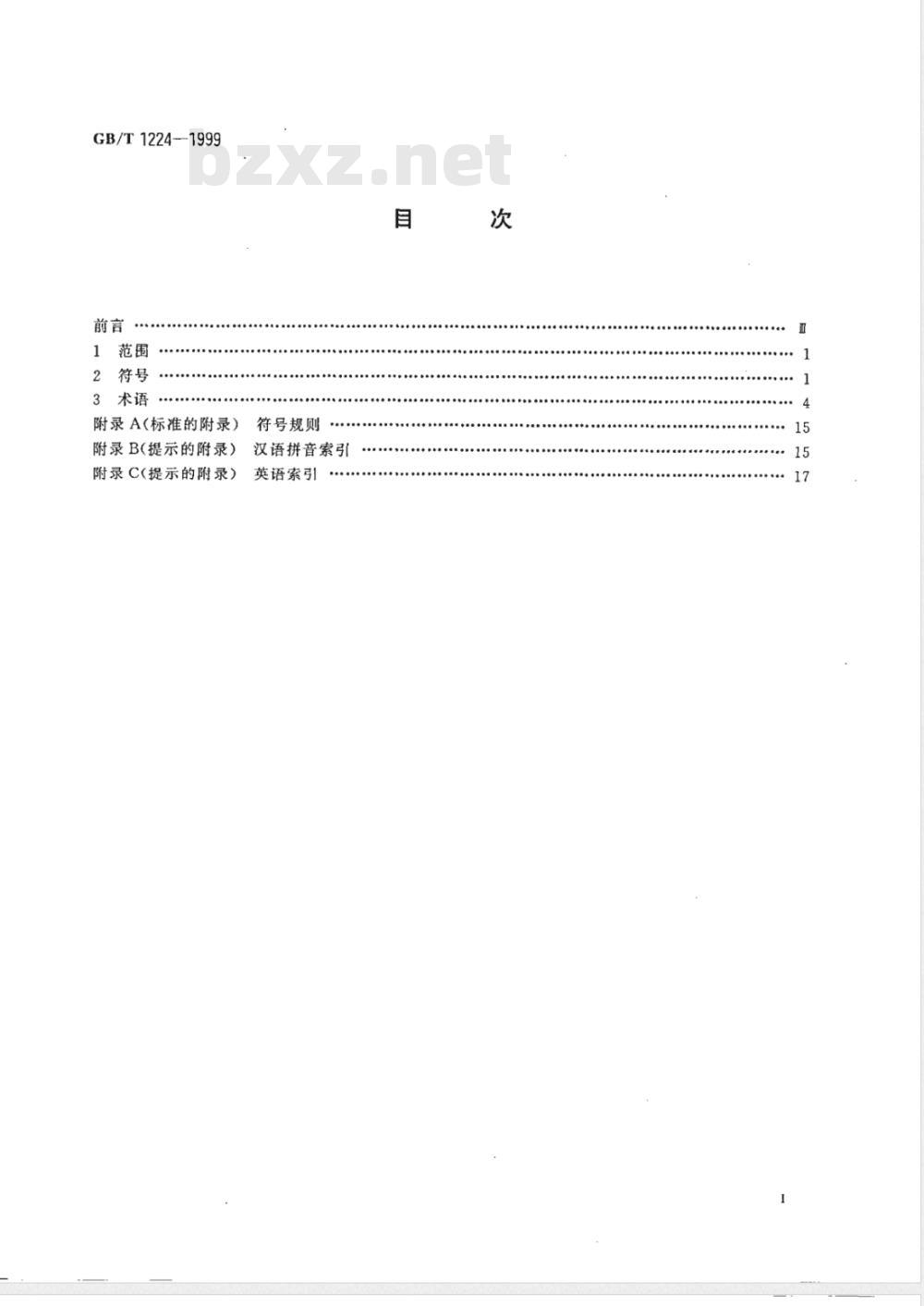

1范围
2符号．…www.bzxz.net
3术语
附录A（标准的附录）
附录B(提示的附录）
附录C（提示的附录）
符号规则
汉语拼音索引
英语索引
........
GB/T1224—1999

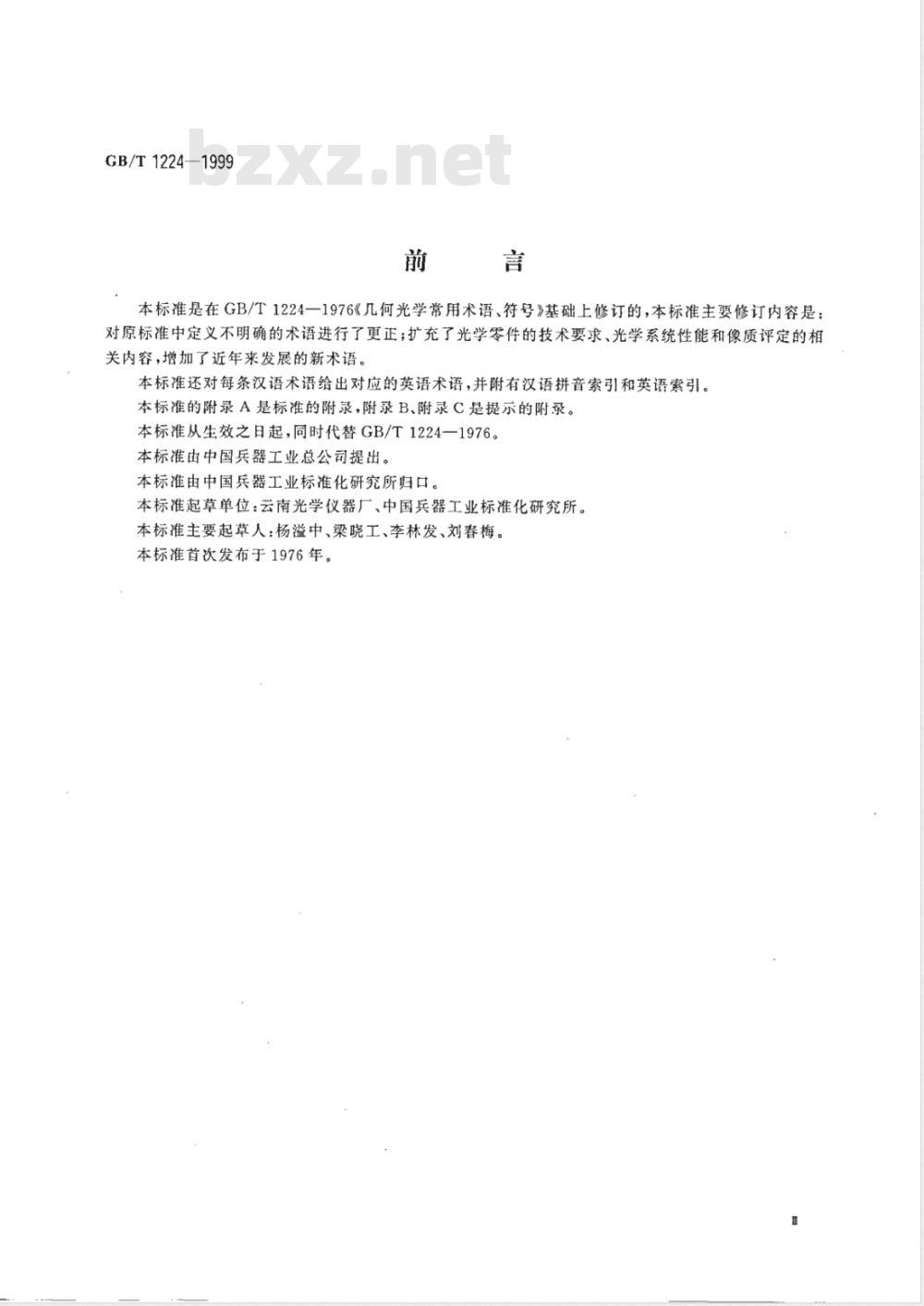

本标准是在GB/T1224一1976《几何光学常用术语、符号》基础上修订的，本标准主要修订内容是：对原标准中定义不明确的术语进行了更正；扩充了光学零件的技术要求、光学系统性能和像质评定的相关内容，增加了近年来发展的新术语。本标准还对每条汉语术语给出对应的英语术语，并附有汉语拼音索引和英语索引。本标准的附录A是标准的附录，附录B、附录C是提示的附录。本标准从生效之日起，同时代替GB/T1224一1976。本标准由中国兵器工业总公司提出。本标准由中国兵器工业标准化研究所归口。本标准起草单位：云南光学仪器厂、中国兵器工业标准化研究所。本标准主要起草人：杨溢中、梁晓工、李林发、刘春梅。本标准首次发布于1976年。

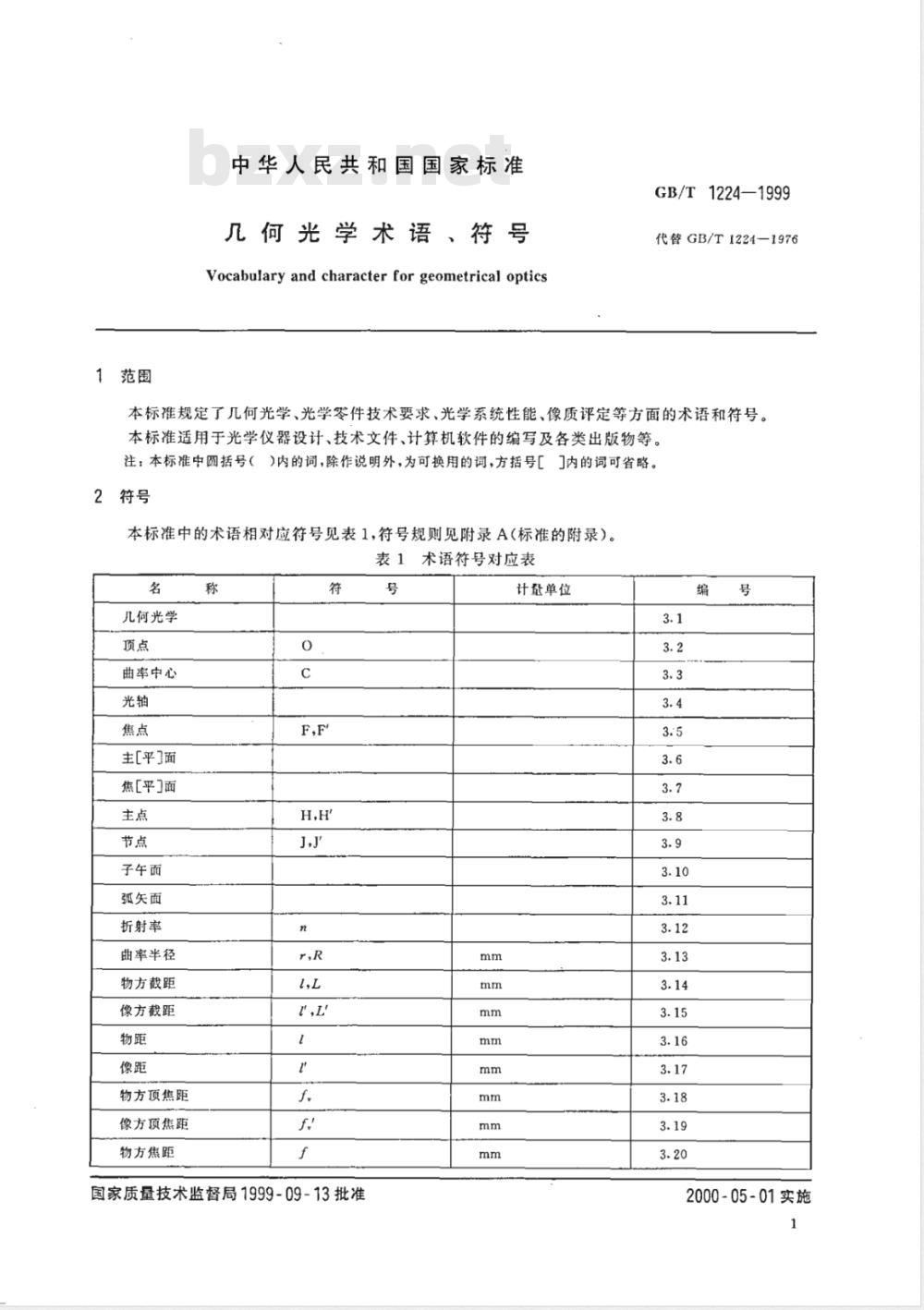

中华人民共和国国家标准
几何光学术语、符号
Vocabularyand characterforgeometrical opticsGB/T1224—1999
代替GB/T1224—1976
本标准规定了几何光学、光学零件技术要求、光学系统性能、像质评定等方面的术语和符号。本标准适用于光学仪器设计、技术文件、计算机软件的缩写及各类出版物等。注：本标准中圆括号（）内的词，除作说明外，为可换用的词，方括号［］内的词可省略。2符号
本标准中的术语相对应符号见表1，符号规则见附录A（标准的附录）。表1术语符号对应表
几何光学
曲率中心
主[平］面
焦［平］面
子午面
弧矢面
折射率
曲率半径
物方截距
像方截距
物方顶焦距
像方项焦距
物方焦距
国家质量技术监督局1999-09-13批准号
计量单位
2000-05-01实施
像方焦距
焦物距
焦像距
光学间距
顶点间距
主点间距
主光线
入射角
折射角
反射角
物方倾斜角
像方倾斜角
物方孔径角
像方孔径角
物方视场角
像方视场角
偏向角
折射棱角
临界角
轴向球差
横向球差
子午彗差
弧失彗差
正弦差
细光束子午场曲
细光束弧矢场曲
宽光束子午场曲
宽光束弧失场曲
相对畸变
轴向色差
垂轴色差
二级光谱
波像差
GB/T1224--1999

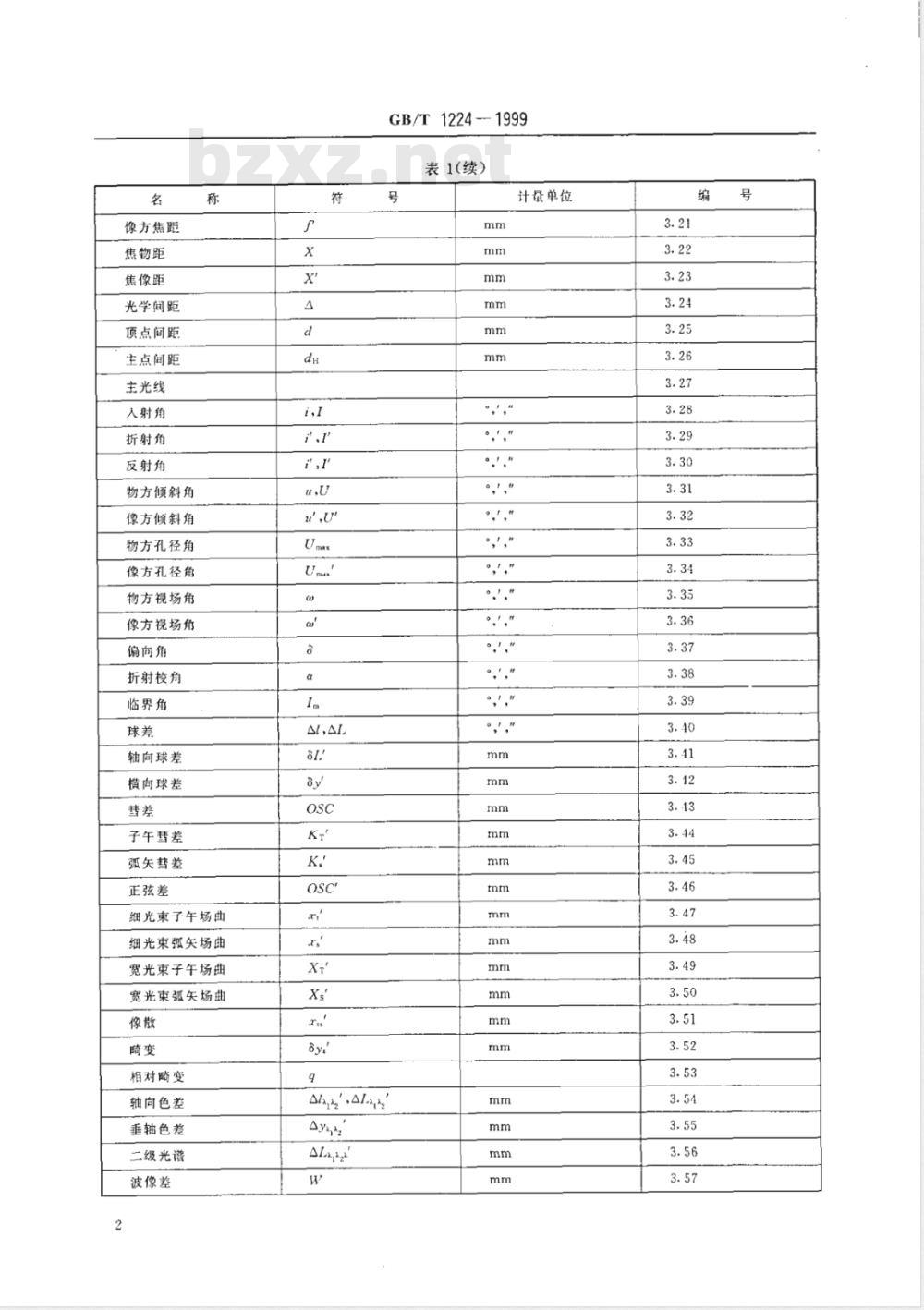

表1(续）
计量单位
。,,\
波色差
光学系统
理想光学系统
物空间
像空间
近轴区
孔径光阑
视场光闹
人射窗
出射窗
轴向放大率
垂轴放大率
角放大率
光焦度
明视距离
瞄准轴
等效空气层厚度
几何焦深
物理焦深
光圈数
光圈局部误差
样板误差
光学零件表面而疵病
光学零件气泡度
而倾角
透镜中心误差
光学平行度
第一光学平行度
第二光学平行度
屋脊双像差
反射比
透射比
视放大率
GB/T 1224—1999
表1（续）
。,\\
计量单位
入髓直径
出直径
出瞳距离
眼点距离
光轴平行度
共轭点距离
工作距离
相对孔径
数值孔径
杂光系数
放大率误差
视放大率差
线渐晕系数
面渐晕系数
物像倾斜
分划倾斜
相对倾斜
相对像倾斜
变焦比
分辨力
几何光学
geometrical optics
GB/T1224-1999
表1(完）
计量单位
以光线的近似概念为基础，研究光的传播和光学系统成像规律的光学学科分支。3.2
vertex
光学零件的表面与光轴相交的点。3.3
centerof curvature
曲率中心
空间曲线在某一点的曲率中心就是曲线在该点的密切圆的圆心。对于球面，曲率中心就是球心。3.4
opticalaxis
光学系统中的对称轴线，在共轴球面系统中则是各曲率中心的连线。3.5焦点focalpoint;focus
GB/T1224—1999
平行于光轴的光线经透镜或光学系统后与光轴的交点。物方无限远轴上的一点对应的像点，称像方焦点，以F表示：像方无限远轴上的一点对应的物点，称为物方焦点，以F表示。3.6主[平］面principalplanes
光学系统中，横向放大率为十1的一对共轭平面。在物空间的主平面称为物方主平面，在像空间的主平面称为像方主平面。
3.7焦[平］面focalplanes
通过焦点并垂直于光轴的平面，过F和F'点的焦平面分别称为物方焦平面和像方焦平面。3.8主点principalpoints
主平面与光轴的交点。物空间的主点称为物方主点，以H表示；像空间的主点称为像方主点，以H表示。
3.9节点nodal points
光学系统中，光轴上角放大率为十1的一对共轭点。在物空间的称物方节点，以J表示；在像空间的称像方节点，以J表示。
3.10子午面meridianplane
轴外点主光线和光轴所构成的平面。3.11弧矢面sagittalplane
与子午面垂直并通过主光线的平面。3.12折射率refractiveindex
光在真空中的相速度与光在介质中的相速度之比。3.13曲率半径radiusof curvaturer,R
曲线上一点的曲率圆的半径。对于球面，曲率半径就是球面半径。3.14物方裁距object intersectiondistancei,L
自顶点到人射光线与光轴交点的距离。3.15像方截距imageintersectiondistance2\,L
自顶点到出射光线与光轴交点的距离3.16物距objectdistance
自光学系统物方主点到轴上物点的距离。像距imagedistance
自光学系统像方主点到轴上像点的距离。3.18物方顶焦距objectvertexfocaldistancef
自光学系统第一面顶点到系统物方焦点的距离。5
9像方顶焦距
GB/T1224-1999
image vertex focal distance
自光学系统最后一面顶点到系统像方焦点的距离。3.20物方焦距objeetfocaldistance前焦距objectfocaldistance
自光学系统物方主点到系统物方焦点的距离。3.21像方焦距imagefocaldistance自光学系统像方主点到系统像方焦点的距离。3.22焦物距
focus-object distance
自光学系统物方焦点到轴上物点的距离。3.23焦像距focus-imagedistanceX
自光学系统像方焦点到轴上像点的距离。3.24光学间距
optical interval
自前一系统像方焦点到后一系统物方焦点的距离。在显微镜中，又称光学简长。3.25顶点间距
vertex interval
前一折(反）射面顶点到相邻的后一折(反)射面顶点的距离。principal points interval
主点间距
自前一系统的像方主点到后一系统物方主点的距离。主光线principalray
成像光束的中心光线或通过孔径光阑中心的光线。3.28入射角
angle of incidence;incident anglei,
入射光线与人射点处的界面法线的夹角。3.29折射角angleof refractiont,
折射光线与人射点处的界面法线的夹角。3.30反射角angleofreflection
反射光线与人射点处的界面法线的夹角。3.31物方倾斜角objectangieof inclinationu,
入射光线与光轴的夹角。
3.32像方倾斜角imageangleofinclinationu',U
出射光线与光轴的夹角。
GB/T 1224—1999
3.33物方孔径角
objectapertureangle
轴上物点对应人射光束的最大锥项角的一半。imageapertureangle
像方孔径角
轴上像点对应出射光束的最大锥项角的一半。object field angle
3.35物方视场角
边缘物点的主光线和光轴的夹角。3.36
像方视场角imagefieldangle
边缘像点的主光线和光轴的夹角。3.37偏向角angleofdeviation;deflectionangle折射棱镜使光线偏离原来方向的夹角。3.38折射棱角
refractive edge angle
折射棱镜的两相邻折射面的夹角。3.39临界角critical angle
光线从光密介质向光疏介质人射时，折射角为90°的入射角。3.40球差spherical aberrationA,AL
自轴上物点人射到透镜不同高度的光线，经光学系统后不会聚在同一点上的一种对称球差。3.41轴向球差
axial spherical aberration;longitudinal spherical aberrationa'
沿光轴方向度量的球差。
3.42横向球差lateral sphericalaherration垂轴球差lateral sphericafaberrationay
在通过近轴光线像点的垂轴平面上度量的球差。3.43慧差coma;comaticaberrationosC
轴外物点发出的宽光束通过光学系统后，不会聚在一点而是彗星形的一种面对称性像差。3.44子午彗差meridional coma
轴外物点发出的宽光束光线对通过光学系统后不聚交于主光线上，使成像光束对主光线不对称的像差，出现照度不均匀，状似彗星的模糊像，在子午面上度量的彗差（见图1），其表达式为：K\ (Y'+Y)/2-Y
式中：Y,Y-
一a、b光线在像平面上的高度，mm；主光线在像平面上的高度，mm。o,
GB/T1224
像平面
a，b-对称于主光线的两条上、下子午光线tz一主光线图1
3.45弧矢彗差sagittalcoma
在孤面上度量的差，其表达式为：K'-Y'-Y,
式中：Y-
弧失光线在像平面上的高度，mm；Y！---主光线在像平面上的高度，mm。offence against of sine condition3.46正弦差
表示系统偏离等晕条件的程度。3.47细光束子午场曲sharpbeammeridiancurvatureoffield子午细光束交点相对于理想像面的偏离（见图2），其表达式为：1
式中：l\-自系统最后一面顶点至细光束子午像点沿光轴方向的投影距离，mm；l一系统最后面项点至理想像面的距离，mm。弧矢像点
子午像点
主光线
3.48细光束弧矢场曲sharpbeamsagittal curvatureoffield弧矢细光束交点相对于理想像面的偏离（见图2），其表达式为：=-l
理想像码
