【国家标准(GB)】 键槽铣刀 第3部分:技术条件

GB/T 1112.31997

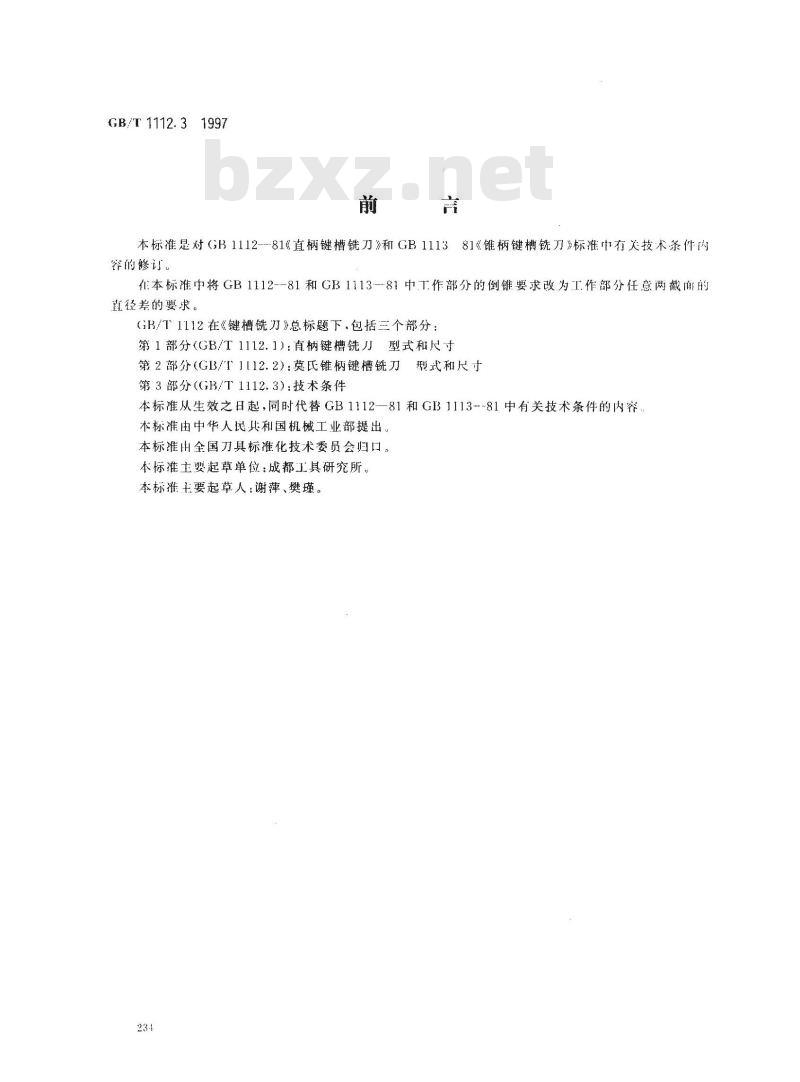

本标准是对GB1112---81《直柄键槽铣刀》和CB111381《锥柄键槽铣刀》标准中有关技术条件内容的修订
准本标准中将GB1112--81和GB1113--81中T作部分的倒锥要求改为工作部分任意两截面的直径差的要求。
GB/T1112在《键槽铣刀》总标题下，包括三个部分：第1部分（GB/T1112.1）：直柄键槽铣刀型式和尺寸第2部分（GB/T1112.2）：莫氏锥柄键槽铣刀型式和尺寸第3部分（GB/T1112、3）：技术条件本标准从生效之日起，同时代替GB1112—81和GB1113-~81中有关技术条件的内容，本标准由中华人民共和国机械工业部提出。本标准由全国刀具标准化技术委员会归口。本标准主要起草单位：成都工具研究所。本标滩要起草人：谢萍、樊瑾。23.4

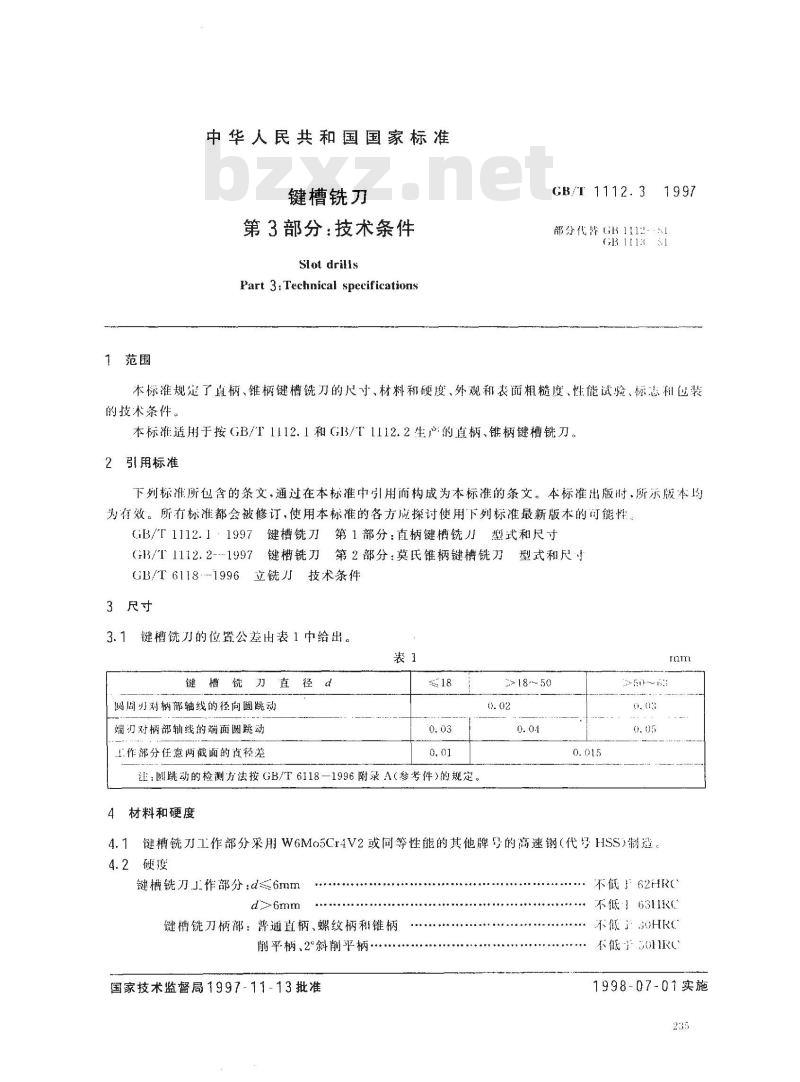

中华人民共和国国家标准
键槽铣刀
第3部分：技术条件
Slot drills
Part 3: Technical sperificationsGB/T 1112. 3
部分代降GR12
GB S1
木标准规定了直柄、锥柄键槽铣刀的尺寸、材料和硬度、外观和表而粗糙度、性能试验、标惠和包装的技术条件。
本标准适用于按GB/T1112.1和G13/T1112.2生产的直柄、锥柄键槽铣刀。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性，GB/T1112.1·1997键槽铣刀第1部分：直柄键槽铣刀型式和尺寸（GB/T1112.2-1997键槽铣刀第2部分：莫氏锥柄键槽铣刀型式和尺寸GB/T6118-1996立铣刀技术条件
3尺寸
3.1键饶刀的位置公差出表1中给出。表1
键槽饶
圆周刃对柄部轴线的径向圆跳动端幻对柄部轨线的端面圈跳动
1作部分任意两截面的直径差
注：圆跳动的检测方法按GB/T6118—1996附录A（参考件）的规定4材料和硬度
>18~50
4.1键槽铣刀工作部分采用W6Mo5Cr4V2或同等性能的其他牌号的高速钢（代号HSS）制造。4.2硬度
键槽铣刀1作部分：d≤6mm
键槽铣刀柄部：普通直柄、螺纹柄和锥柄削平柄、2°斜削平柄·.
国家技术监督局1997-11-13批准rmm
不低#62HRO
不低于63HRG
·不低于80HRC
#低宝SOHRC
1998-07-01实施

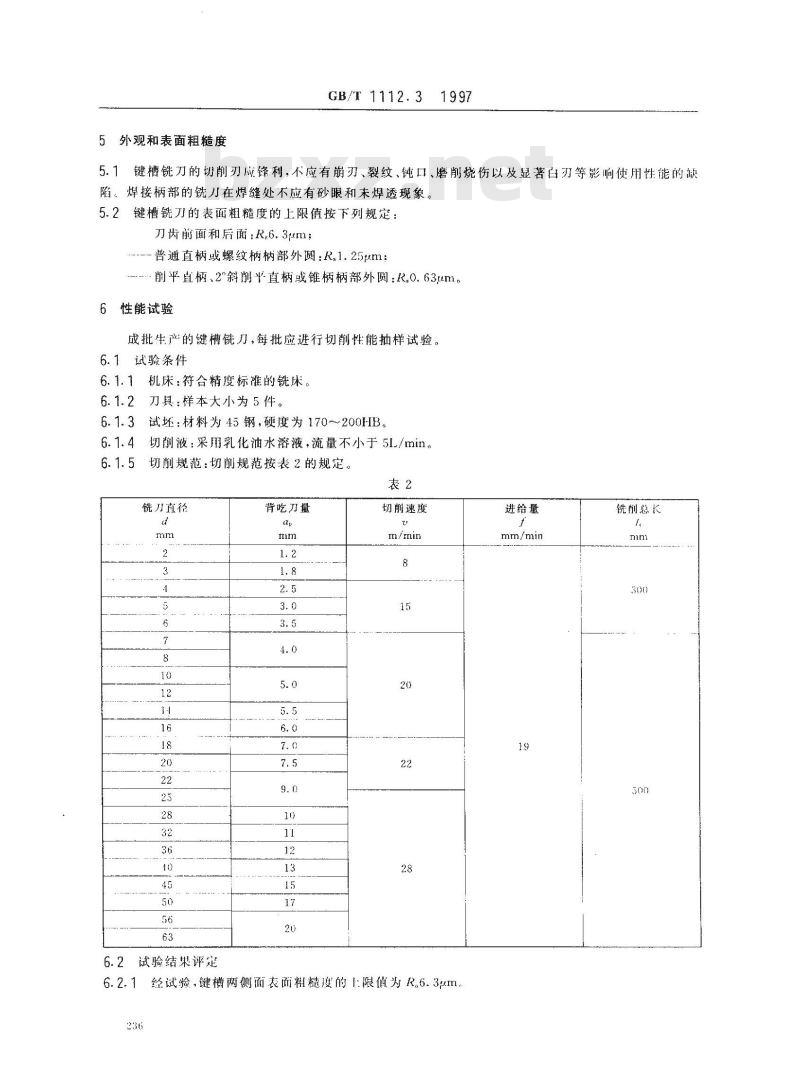

5外观和表面粗糙度
GB/T 1112.3
5.1键槽铣刀的切削刃应锋利，不应有崩刃、裂纹、钝口、磨削烧伤以及显著白刃等影响使用性能的缺陷。焊接柄部的铣刀在焊缝处不应有砂眼和末焊透现象。5.2键槽铣刀的表面粗糙度的上限值按下列规定：刀齿前面和后面：R.6.3um；
-普通直柄或螺纹柄柄部外阅：R.1.25um:削平直柄、2°斜削平直柄或锥柄柄部外圆：R.0.63um。6性能试验
成批生产的键槽铣刀，每批应进行切削性能抽样试验。6.1试验条件
6.1.1机床：符合精度标准的铣床。6.12刀具：样本大小为5件。
6.1.3试坏：材料为45钢，硬度为170~200HB。6.1.4切削液：采用乳化油水溶液，流量不小于51/min。6.1.5切削规范：切削规范按表2的规定。表2
铣刀直径
6.2试验结果评定
背吃刀量
切速度
6.2.1经试验，键槽两侧面表而粗糙度的:限值为R.6.3um。236
进给量
mm/min
铣削总长
GB/T1112.3---1997

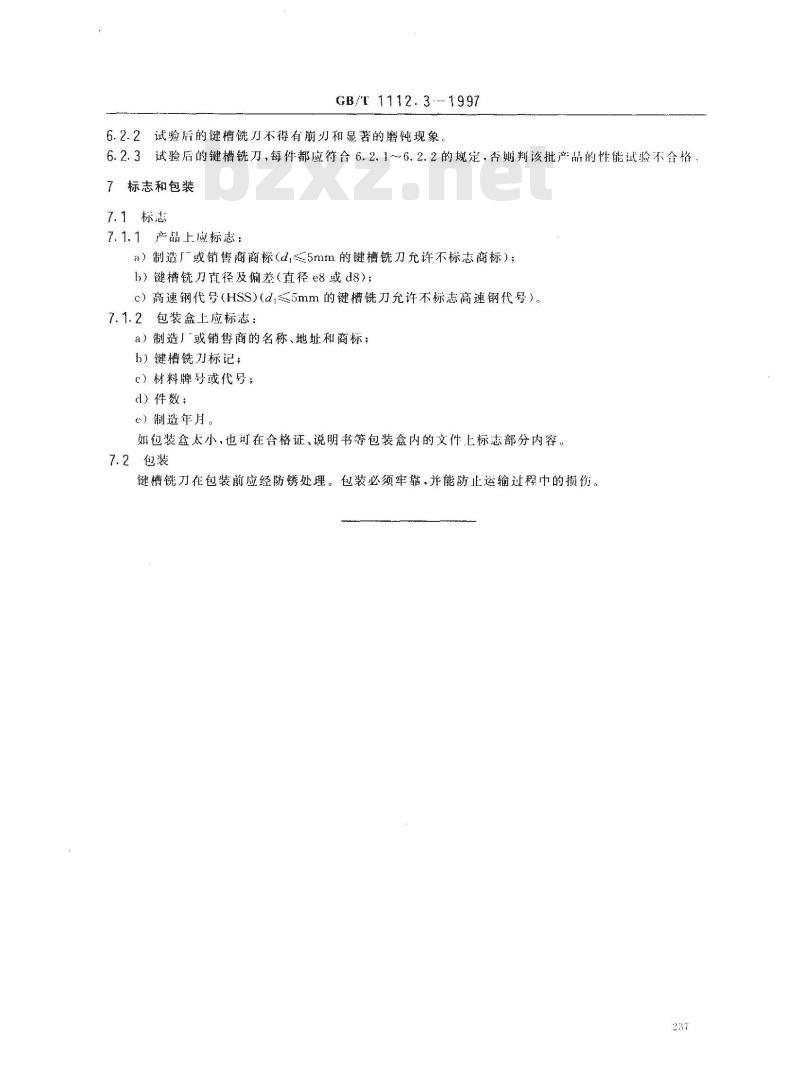

6.2.2试验后的键槽铣刀不得有崩刃和显著的磨钝现象。6.2.3试验后的键槽铣刀，每件都应符合6.2.1～6.2.2的规定，否则判该批产品的性能试验不合格7标志和包装
7.1标志
7.1.1产品上应标志：
a）制造厂或销售商商标（d,≤5mm的键槽铣刀允许不标志商标）；b）键槽铣刀直径及偏差（直径e8或d8)；c）高速钢代号（HSS)（d,≤5mm的键槽铣刀允许不标志高速钢代号）。7.1.2包装盒上应标志：Www.bzxZ.net
a）制造厂或销售商的名称、地址和商标；b）键槽铣刀标记；
c）材料牌号或代号；
d）件数；
）制造年月。
如包装盒太小，也可在含格证、说明书等包装盒内的文件上标志部分内容。7.2包装
键槽铣刀在包装前应经防锈处理。包装必须牢靠，并能防止运输过程中的损伤。237
