GB/T1109-2004
已作废
　点击下载此标准

基本信息

标准号：
GB/T 1109-2004
标准名称：
短莫氏锥柄立铣刀
标准类别：
国家标准(GB)
标准状态：
已作废
发布日期：
2004-02-10
实施日期：
2004-08-01
作废日期：
2005-10-14
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
52.14 KB

标准分类号

标准ICS号：
机械制造>>切削工具>>25.100.20铣刀
中标分类号：
机械>>工艺装备>>J41刀具

关联标准

替代情况：
GB/T 1109-1985

出版信息

出版社：
中国标准出版社
书号：
155066.1-21078
页数：
16开，页数：5，字数：7千字
标准价格：
8.0 元
出版日期：
2004-06-05

其他信息

复审日期：
2004-10-14
起草单位：
成都工具研究所
归口单位：
全国刀具标准化技术委员会
发布部门：
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
主管部门：
中国机械工业联合会
相关标签：
莫氏立铣刀

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

本标准规定了短莫氏锥柄立铣刀的型式尺寸和技术要求。本标准适用于直径为14mm～50mm的短莫氏锥柄立铣刀。 GB/T 1109-2004 短莫氏锥柄立铣刀 GB/T1109-2004

标准内容

部分标准内容：

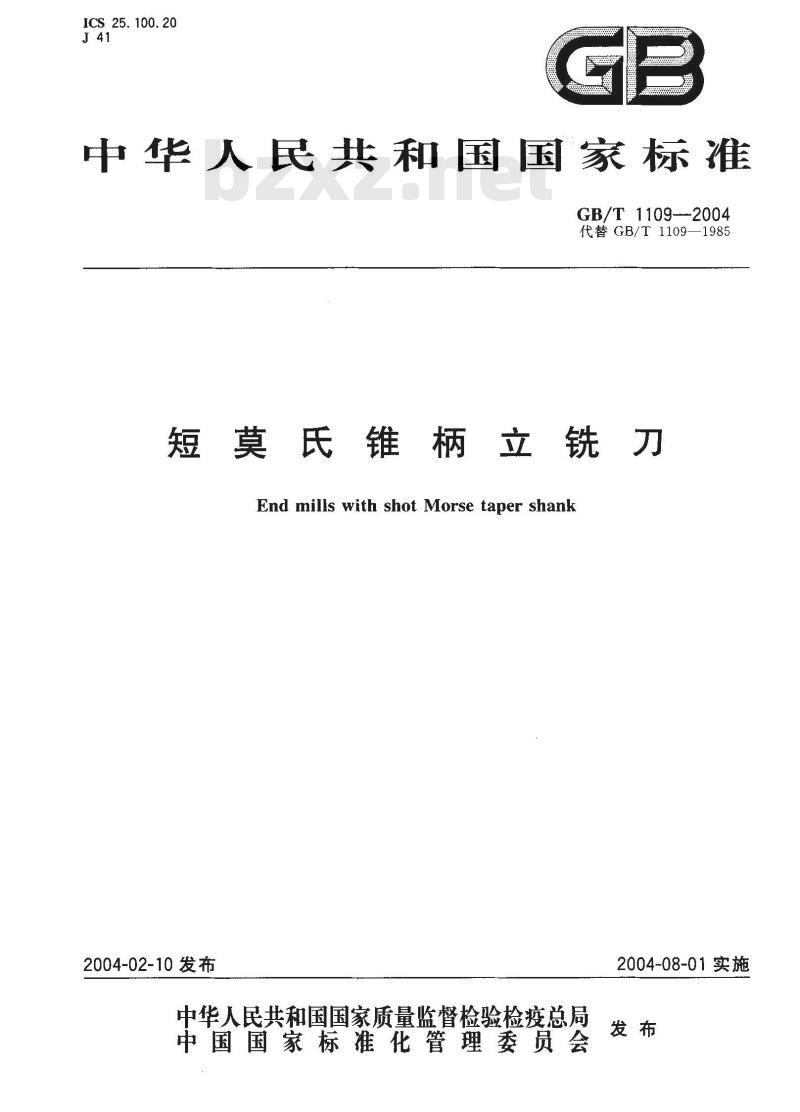

ICS25.100.20
中华人民共和国国家标准
GB/T 1109--2004
代替GB/T1109—1985
短莫氏锥柄立铣刀
End mills with shot Morse taper shank2004-02-10发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2004-08-01实施

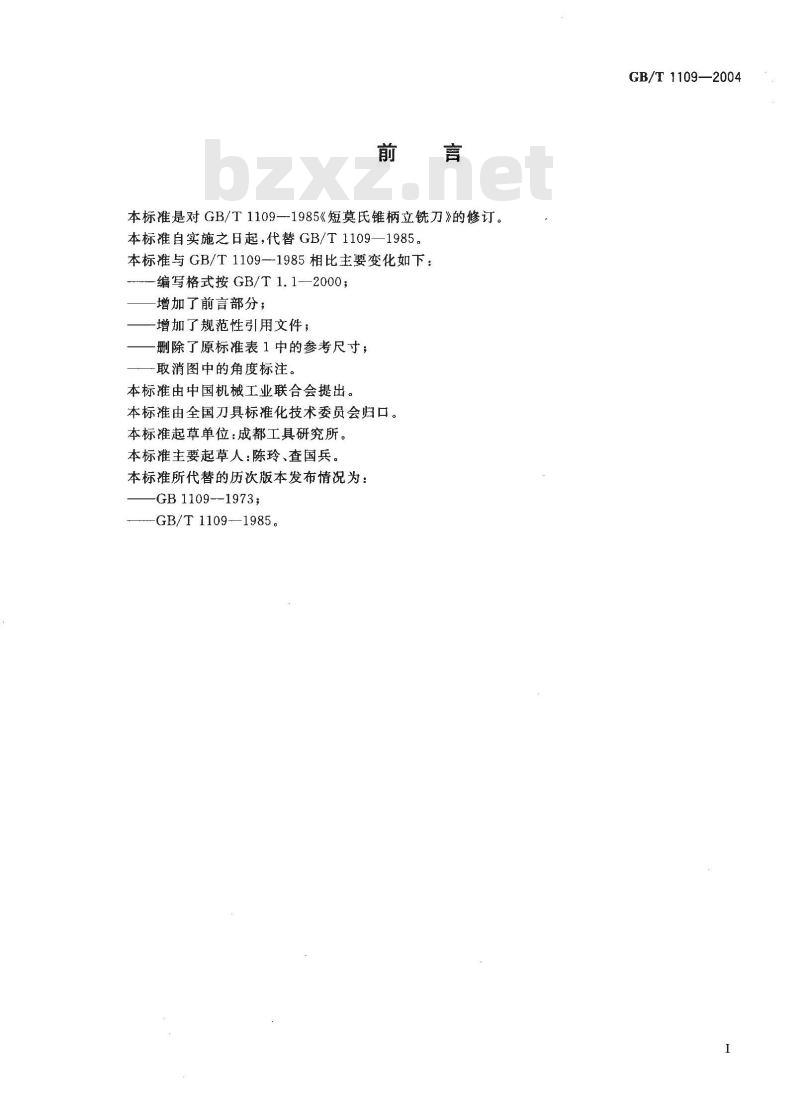

本标准是对GB/T1109—1985《短莫氏锥柄立铣刀》的修订。本标准自实施之日起，代替GB/T1109—1985。本标准与GB/T1109—1985相比主要变化如下：编写格式按GB/T1.1—2000；
增加了前言部分；
增加了规范性引用文件；
删除了原标准表1中的参考尺寸；取消图中的角度标注。
本标准由中国机械工业联合会提出。本标准由全国刀具标准化技术委员会归口。本标准起草单位：成都工具研究所。本标准主要起草人：陈玲、查国兵。本标准所代替的历次版本发布情况为：GB1109--1973;
-GB/T 1109-—1985。
GB/T1109—2004

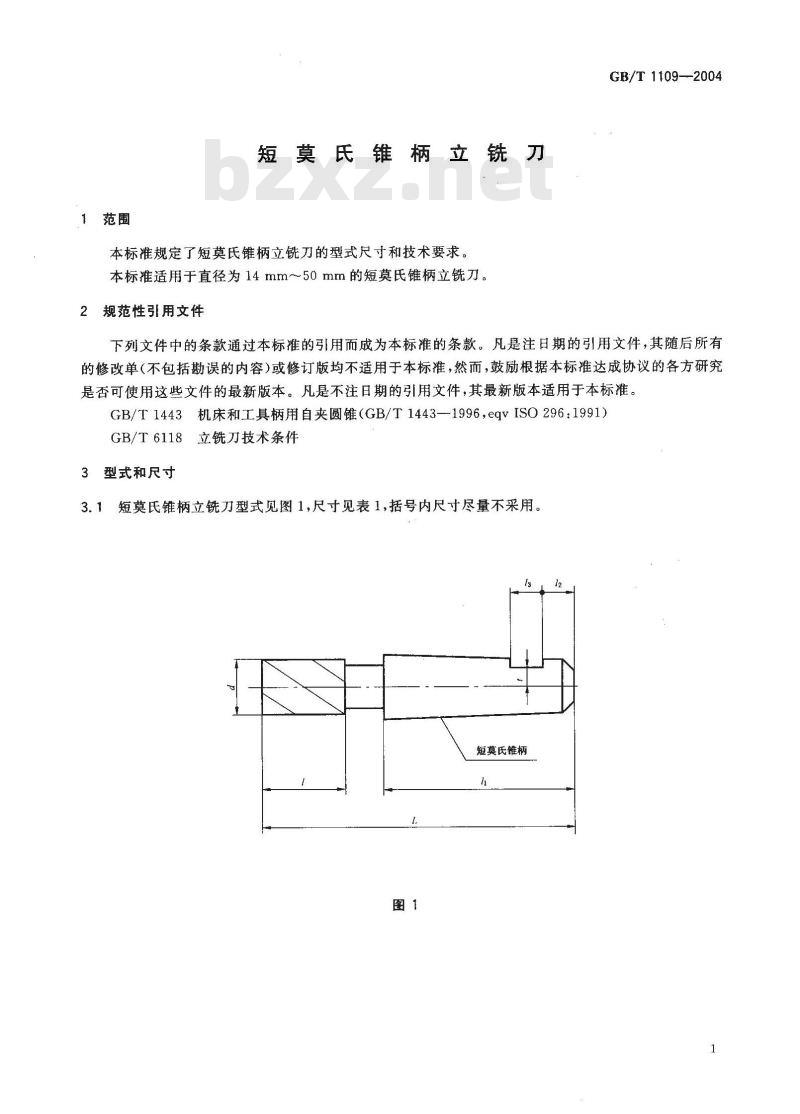

1范围
短莫氏锥柄立铣刀
本标准规定了短莫氏锥柄立刀的型式尺寸和技术要求。本标准适用于直径为14mm～50mm的短莫氏锥柄立铣刀。2规范性引用文件
GB/T 1109--2004
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T1443机床和工具柄用自夹圆锥（GB/T1443—1996，eqvISO296:1991)GB/T6118立铣刀技术条件
3型式和尺寸
3.1短莫氏锥柄立铣刀型式见图1，尺寸见表1，括号内尺寸尽量不采用。短莫氏锥柄
GB/T1109—2004

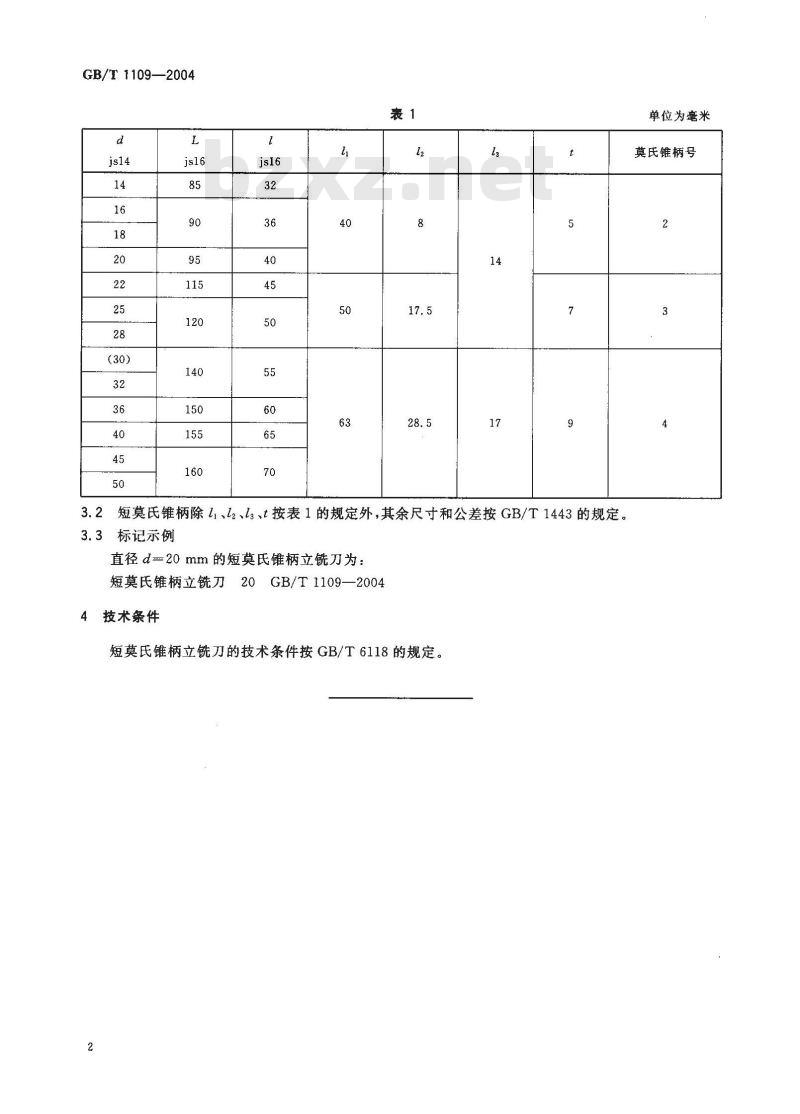

短莫氏锥柄除l1、l2、l3、t按表1的规定外，其余尺寸和公差按GB/T1443的规定。3.2
3.3标记示例wwW.bzxz.Net
直径d=20mm的短莫氏锥柄立铣刀为：短莫氏锥柄立铣刀20GB/T1109—20044技术条件
短莫氏锥柄立铣刀的技术条件按GB/T6118的规定。2
单位为毫米
莫氏锥柄号
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
