【国家标准(GB)】 冷水：水表 第2部分：安装要求

GB/T 778. 2 -1996

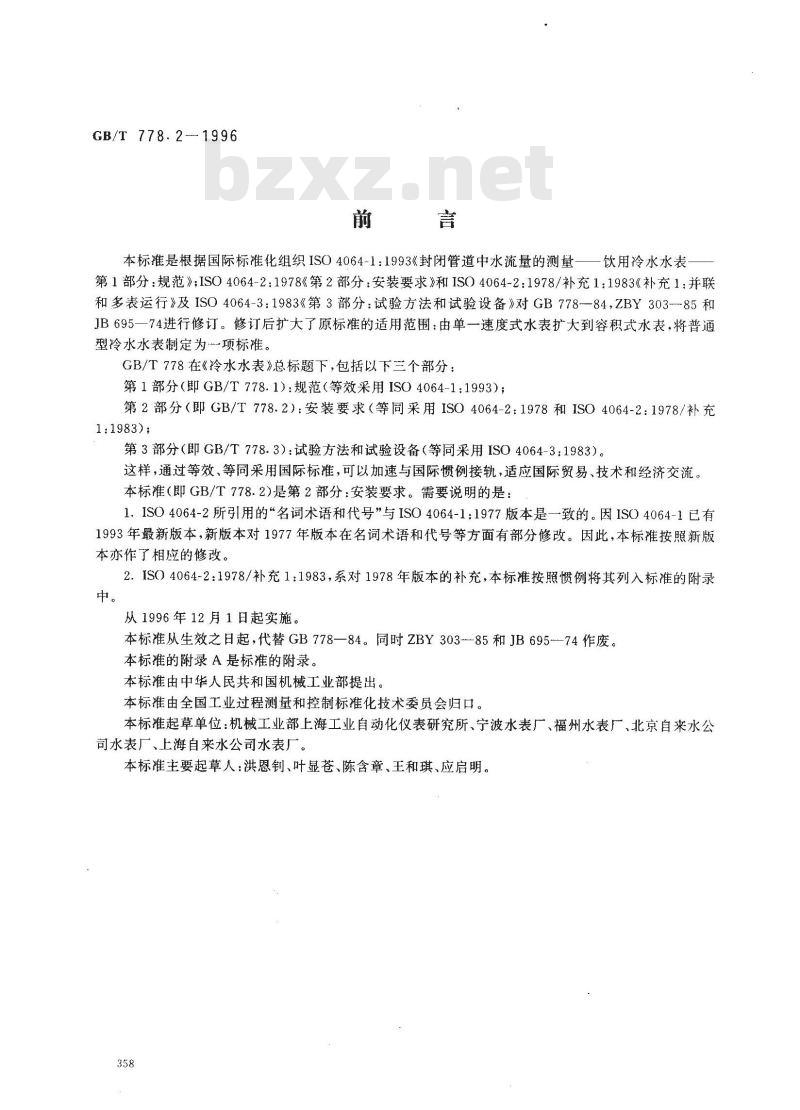

本标准是根据国际标准化组织ISO4064-1:1993《封闭管道中水流量的测量——饮用冷水水表第1部分：规范》；ISO4064-2：1978《第2部分：安装要求》和ISO4064-2：1978/补充1：1983《补充1：并联和多表运行》及ISO4064-3：1983《第3部分：试验方法和试验设备》对GB778--84，ZBY303—85和JB695一74进行修订。修订后扩大了原标准的适用范围：由单一速度式水表扩大到容积式水表，将普通型冷水水表制定为-项标准。
GB/T778在《冷水水表》总标题下，包括以下三个部分：第1部分（即GB/T778.1）：规范（等效采用ISO4064-1：1993）；第2部分（即GB/T778.2）：安装要求（等同采用ISO4064-2：1978和ISO4064-2：1978/补充1:1983)；
第3部分（即GB/T778.3）：试验方法和试验设备（等同采用ISO4064-3：1983）。这样，通过等效、等同采用国际标准，可以加速与国际惯例接轨，适应国际贸易、技术和经济交流。本标准（即GB/T778.2)是第2部分：安装要求。需要说明的是：1，1SO4064-2所用的“名词术语和代号”与ISO4064-1：1977版本是一致的。因ISO4064-1已有1993年最新版本，新版本对1977年版本在名词术语和代号等方面有部分修改。因此，本标准按照新版本亦作了相应的修改。
2.IS04064-2：1978/补充1：1983，系对1978年版本的补充，本标准按照惯例将其列入标准的附录中。
从1996年12月1日起实施。
本标准从生效之日起，代替GB778—84。同时ZBY303-85和JB695--74作废。本标准的附录A是标准的附录。
本标准由中华人民共和国机械工业部提出。本标准由全国工业过程测量和控制标准化技术委员会归口。本标准起草单位：机械工业部上海工业自动化仪表研究所、宁波水表厂、福州水表厂、北京自来水公司水表厂、上海自来水公司水表厂。本标准主要起草人：洪恩钊、叶显苍、陈含章、王和琪、应启明。358
GB/T 778.2--1996

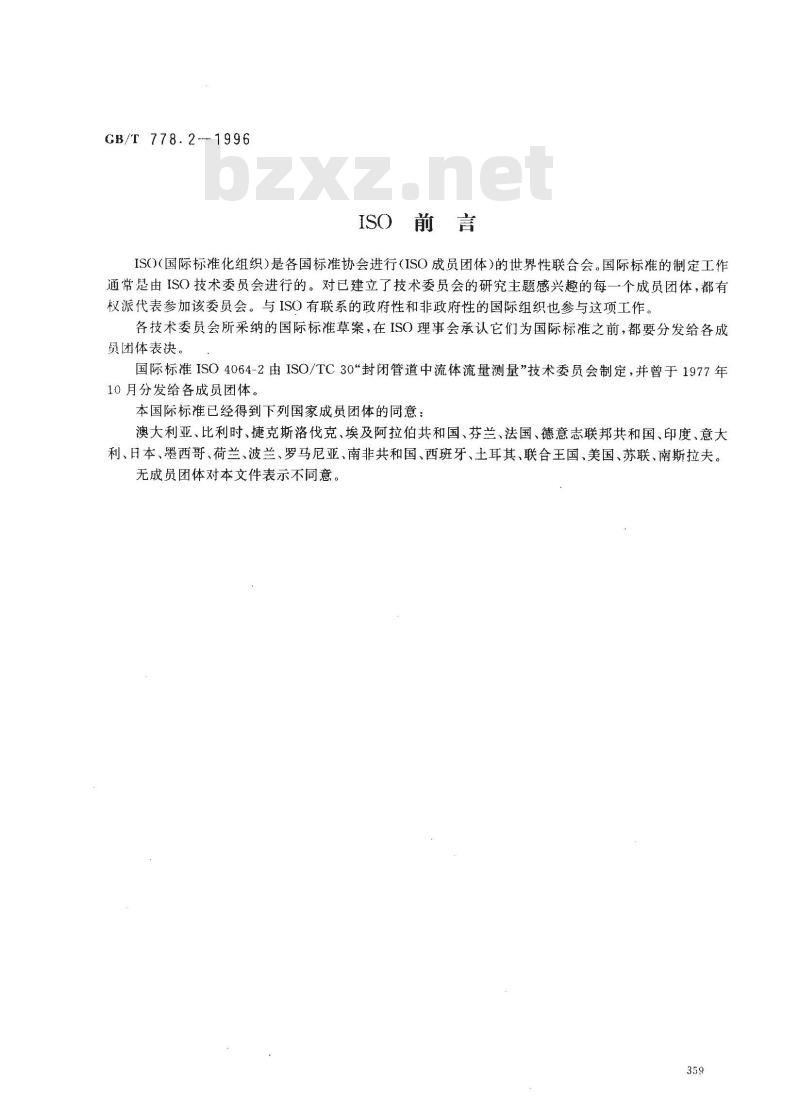

ISO前言
IS()（国际标准化组织）是各国标准协会进行（ISO成员团体）的世界性联合会。国际标准的制定工作通常是由ISO技术委员会进行的。对已建立了技术委员会的研究主题感兴趣的每一个成员团体，都有权派代表参加该委员会。与ISO有联系的政府性和非政府性的国际组织也参与这项工作。各技术委员会所采纳的国际标准草案，在ISO理事会承认它们为国际标准之前，都要分发给各成员团体表决。
国际标准ISO4064-2由ISO/TC30“封闭管道中流体流量测量”技术委员会制定，并曾于1977年10月分发给各成员团体。
本国际标准已经得到下列国家成员团体的同意：澳大利亚、比利时、捷克斯洛伐克、埃及阿拉伯共和国、芬兰、法国、德意志联邦共和国、印度、意大利、日本、墨西哥、荷兰、波兰、罗马尼亚、南非共和国、西班牙、土耳其、联合王国、美国、苏联、南斯拉夫。无成员团体对本文件表示不同意。359wwW.bzxz.Net

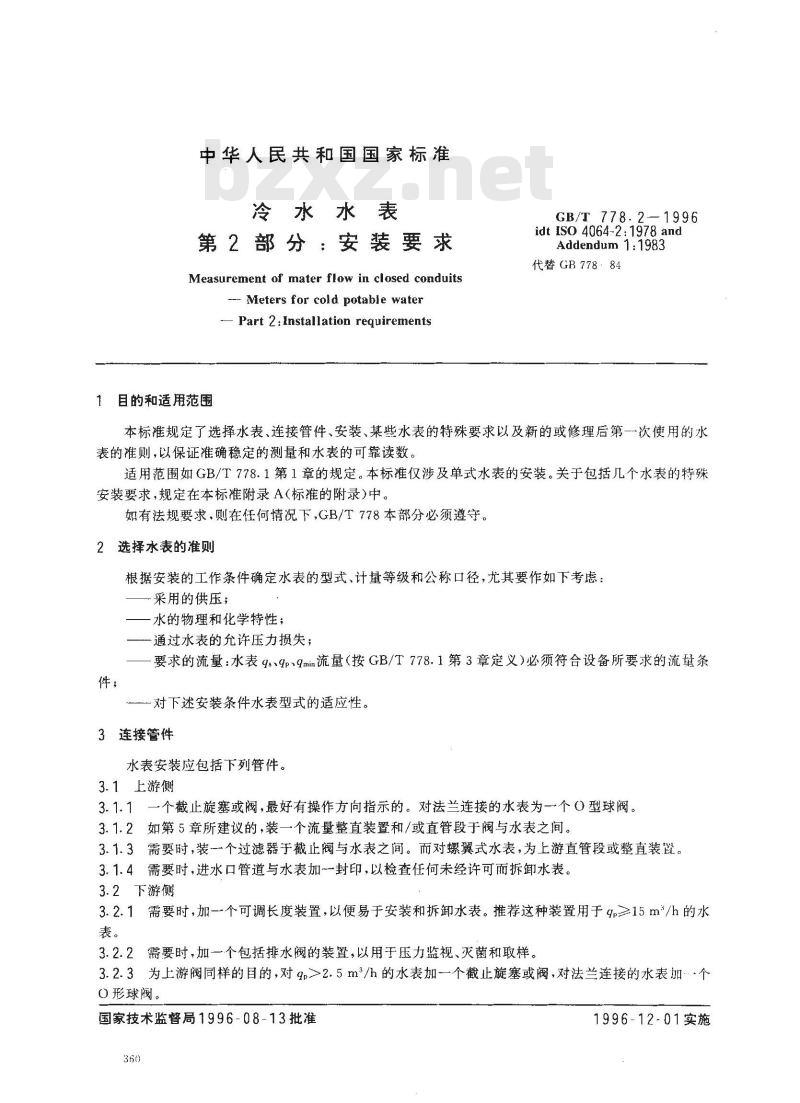

中华人民共和国国家标准
冷水水表
第2部分：安装要求
Measurement of mater flow in closed conduits--- Meters for coid potabie water Part 2:Installation requirements1 目的和适用范围
GB/T 778.2—1996
idt ISO 4064-2:1978 and
Addendum 1: 1983
代替GB778·84
本标准规定了选择水表、连接管件、安装、某些水表的特殊要求以及新的或修理后第一次使用的水表的准则，以保证准确稳定的测量和水表的可靠读数。适用范围如GB/T778.1第1章的规定。本标准仅涉及单式水表的安装。关于包括几个水表的特殊安装要求,规定在本标准附录A(标准的附录)中。如有法规要求，则在任何情况下，GB/T778本部分必须遵守。2选择水表的准则
根据安装的工作条件确定水表的型式、计量等级和公称口径，尤其要作如下考虑：采用的供压；
一水的物理和化学特性；
通过水表的允许压力损失；
要求的流量：水表4s4pvQmin流量（按GB/T778.1第3章定义）必须符合设备所要求的流量条件，
一对下述安装条件水表型式的适应性。3连接管件
水表安装应包括下列管件。
3.1上游侧
3.1.1一个截止旋塞或阀，最好有操作方向指示的。对法兰连接的水表为一个0型球阀。3.1.2如第5章所建议的，装一个流量整直装置和/或直管段于阀与水表之间。3.1.3需要时，装一个过滤器于截止阀与水表之间。而对螺翼式水表，为上游直管段或整直装置。3.1.4需要时，进水口管道与水表加~一封印，以检查任何未经许可而拆卸水表。3.2下游侧
3.2.1需要时，加一个可调长度装置，以便易于安装和拆卸水表。推荐这种装置用于9p≥15m/h的水表。
3.2.2需要时，加一个包括排水阀的装置，以用于压力监视、灭菌和取样。3.2.3为上游阀同样的目的，对gp2.5m3/h的水表加一个截止旋塞或阀，对法兰连接的水表加…个O形球阀。
国家技术监督局1996-08-13批准360
1996-12-01实施

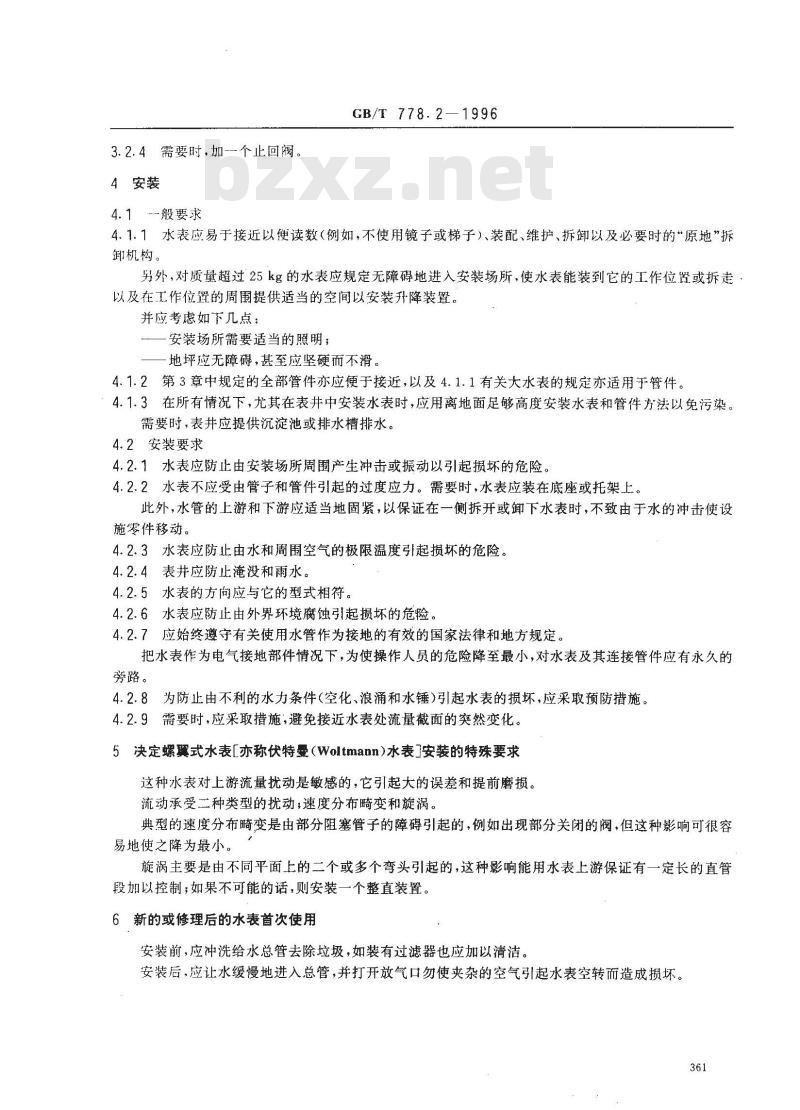

3.2.4需要时.加-一个止回阀。
4安装
4.1--般要求
GB/T 778.2—1996
4.1.1水表应易于接近以便读数（例如，不使用镜子或梯子）、装配、维护、拆卸以及必要时的“原地拆卸机构。
另外，对质量超过25kg的水表应规定无障碍地进入安装场所，使水表能装到它的工作位置或拆走以及在工作位置的周围提供适当的空间以安装升降装置。并应考虑如下几点：
安装场所需要适当的照明；
地坪应无障碍，甚至应坚硬而不滑。4.1.2第3章中规定的全部管件亦应便于接近，以及4.1.1有关大水表的规定亦适用于管件。4.1.3在所有情况下，尤其在表井中安装水表时，应用离地面足够高度安装水表和管件方法以免污染。需要时，表井应提供沉淀池或排水槽排水。4.2安装要求
4.2.1水表应防止由安装场所周围产生冲击或振动以引起损坏的危险。4.2.2水表不应受由管子和管件引起的过度应力。需要时，水表应装在底座或托架上。此外，水管的上游和下游应适当地固紧，以保证在一侧拆开或卸下水表时，不致由于水的冲击使设施零件移动。
4.2.3水表应防止由水和周围空气的极限温度引起损坏的危险。4.2.4表井应防止淹没和雨水。
4.2.5水表的方尚应与它的型式相符。4.2.6水表应防止由外界环境腐蚀引起损坏的危验4.2.7应始终遵守有关使用水管作为接地的有效的国家法律和地方规定，把水表作为电气接地部件情况下，为使操作人员的危险降至最小，对水表及其连接管件应有永久的旁路。
4.2.8为防止由不利的水力条件（空化、浪涌和水锤）引起水表的损坏，应采取预防措施。4.2.9需要时，应采取措施，避免接近水表处流量截面的突然变化。5决定螺翼式水表[亦称伏特曼（Woltmann）水表］安装的特殊要求这种水表对上游流量扰动是敏感的，它引起大的误差和提前磨损。流动承受二种类型的扰动；速度分布畸变和旋涡。典型的速度分布畸变是由部分阻塞管子的障碍引起的，例如出现部分关闭的阀，但这种影响可很容易地使之降为最小。
旋涡主要是由不同平面上的二个或多个弯头引起的，这种影响能用水表上游保证有一定长的直管段加以控制；如果不可能的话，则安装一个整直装置。6新的或修理后的水表首次使用
安装前，应冲洗给水总管去除垃圾，如装有过滤器也应加以清洁。安装后，应让水缓慢地进入总管，并打开放气口勿使夹杂的空气引起水表空转而造成损坏。361
GB/T 778.2- 1996

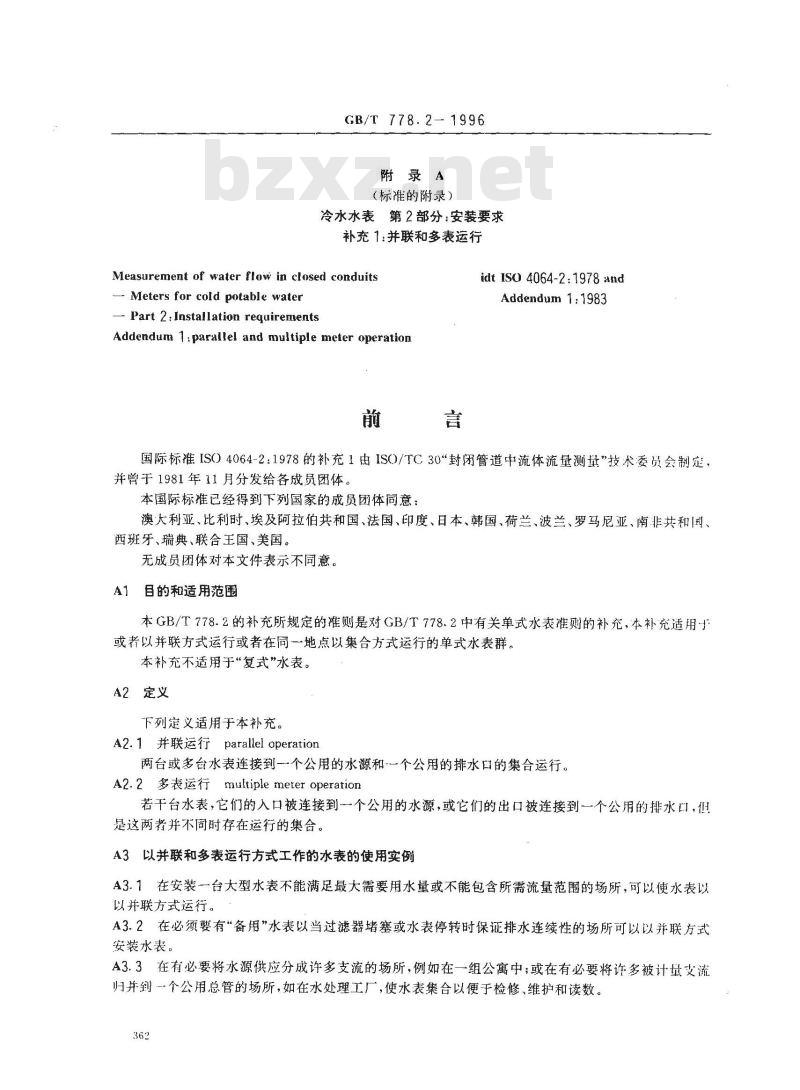

附录A
（标准的附录）
冷水水表第2部分：安装要求
补充1：并联和多表运行
Measurement of water flow in closed conduits-- Meters for cold potable water- Part 2: Installation requirementsAddendum 1 : parallel and multiple meter operation前
idt ISO 4064-2:1978 and
Addendum1:1983
国际标准ISO4064-2：1978的补充1由IS()/TC30“封闭管道中流体流量测量”技术委员会制定，并曾于1981年11月分发给各成员团体。本国际标准已经得到下列国家的成员团体同意：澳大利亚、比利时、埃及阿拉伯共和国、法国、印度、日本、韩国、荷兰、波兰、罗马尼亚、南非共和国、西班牙、瑞典、联合王国、美国。无成员团体对本文件表示不同意。A1目的和适用范围
本GB/T778.2的补充所规定的准则是对GB/T778.2中有关单式水表准则的补充，本补充适用于或者以并联方式运行或者在同一地点以集合方式运行的单式水表群。本补充不适用于“复式”水表。A2定义
下列定义适用于本补充。
A2.1并联运行parallel operation两台或多台水表连接到一个公用的水源和一个公用的排水口的集合运行。A2.2 多表运行 multiple meter operation若干台水表，它们的入口被连接到一个公用的水源，或它们的出口被连接到一个公用的排水，但是这两者并不同时存在运行的集合。A3以并联和多表运行方式工作的水表的使用实例A3.1在安装一台大型水表不能满足最大需要用水量或不能包含所需流量范围的场所，可以使水表以以并联方式运行。
A3.2在必须要有“备用”水表以当过滤器堵塞或水表停转时保证排水连续性的场所可以以并联方式安装水表。
A3.3在有必要将水源供应分成许多支流的场所，例如在一组公寓中；或在有必要将许多被计量支流归并到一个公用总管的场所，如在水处理工厂，使水表集合以便于检修、维护和读数。362
A4水表的选择准则
GB/T 778.2--1996
应当考虑下述条款以及GB/T778.2第2章中所述准则。A4.1对于以并联方式工作的水表群，其中-台或多台水表的使用不可靠性不应使其他水表在超过它们各自工作范围的流量下运行。A4.2为了保证不同型式的水表群能良好地以并联方式运行，并联运行水表群的它们各自特性应是相似的，例如：根据压力损失、流量范围和最大工作压力把它们组合起来。然而应该重视每种型式水表的安装条件（见A4.3）。
A4.3对于以并联和多表运行方式工作的水表群，应该考某台水表或水表型式与另一台水表或水表型式之间有害于它们寿命和精确度的相互作用的可能性，例如压力冲击和振动。A5连接管件
以并联或以多表运行方式工作的水表群的安装应该包括GB/T778.2所要求的管件和下述附件。A5.1应该装有切断流过各个单只水表流动的装置。在这方面，应该把GB/T778.2中有关对切断水表流证安装要求的条款应用于各个单只水表。A5.2如果必要，在公用供水管中可以装有带.上游切断阀的过滤器。在水表运行期间，上游切断阀应保持全开状态。A6安装
A6.1水表之间和周围应有足够的间距以便于安装、读数、维护、现场拆卸和任一水表的拆除，而不致于与水表群中其他任一水表的运行发生相互干扰。A6.2对于多表运行，应保护水表不处于负压状态。当安装有止回阀时，应把它们安放在水表的下游。A6.3对于多表运行，在每个水表上或紧靠每台水表应装上能表示每台水表正在运转的供水或排水情况的装置。
A7水表的首次运行
下述条件是对GB/T778.2中所列举条件的补充。A7.1当水表群中一台或多台水表开始运行时，可能存在有流过水表群中其他水表的逆向流。应当采取防止这种情况发生的措施，例如采用压力表、控制阀、止回阀等（见第A5章和A6.3)。A7.2如果有必要，为了实现流过单只水表的特定流动或流过一组水表的特定流动分布，要调节任意只水表的流量，这应该通过安置在水表下游的装置来实现。363
