本标准规定了1:10圆锥形轴伸(以下简称圆锥形轴伸)的型式、尺寸及其公差。本标准适用于旋转电机传递转矩端的圆锥形轴伸。 GB/T 757-1993 旋转电机圆锥形轴伸 GB/T757-1993

标准内容

部分标准内容：

中华人民共和国国家标准
旋转电机
圆锥形轴伸
Conical shart extension for
rotating electrical machines主题内容与适用范围
GB/T 757—93
代￥ GB 757—79
本标准规定了1：10圆锥形轴伸(以下简称圆锥形轴伸)的型式、尺寸及其公差。本标准适用于旋转电机传递转矩端的圆锥形轴伸。2引用标准
GB3螺纹收尾、肩距、退刀槽、倒角(G3197普通螺纹公差与配合
GB1800公差与配合总论标准公差与基本偏差GB11852圆锥量规公差与技术条件3型式和尺寸

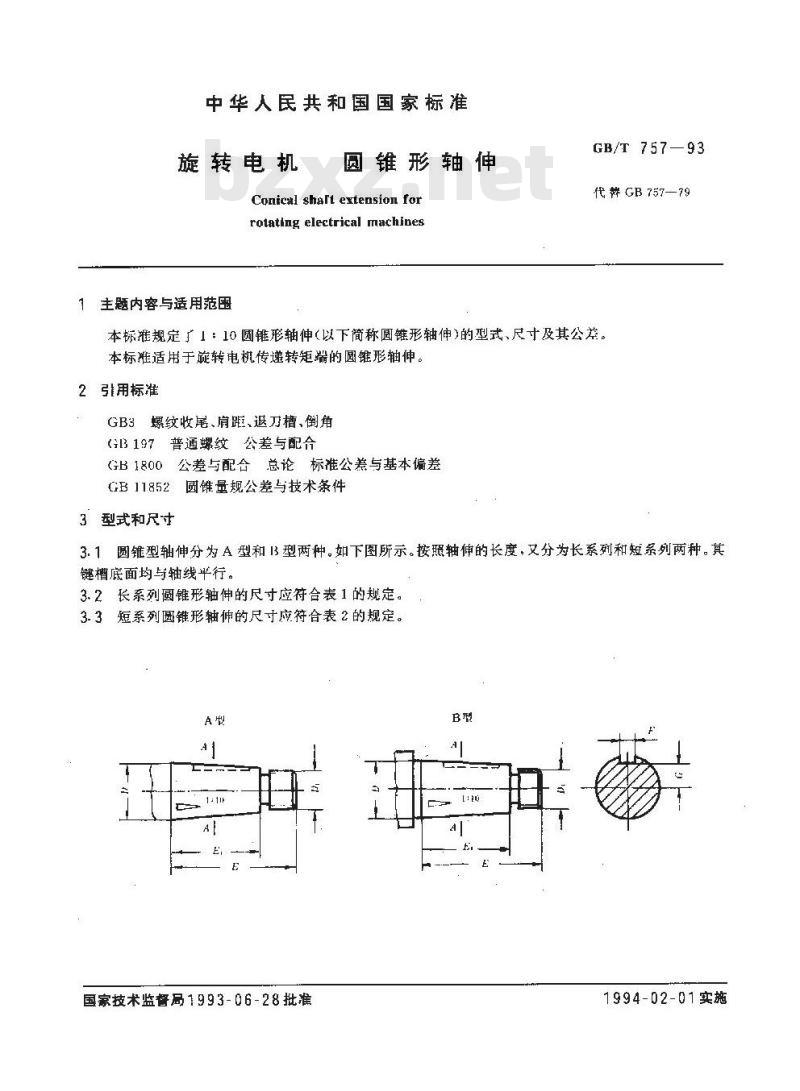

3.1圆锥型轴伸分为A型和B型两种。如下图所示。按照轴伸的长度，又分为长系列和短系列两种。其键槽底面均与轴线平行。

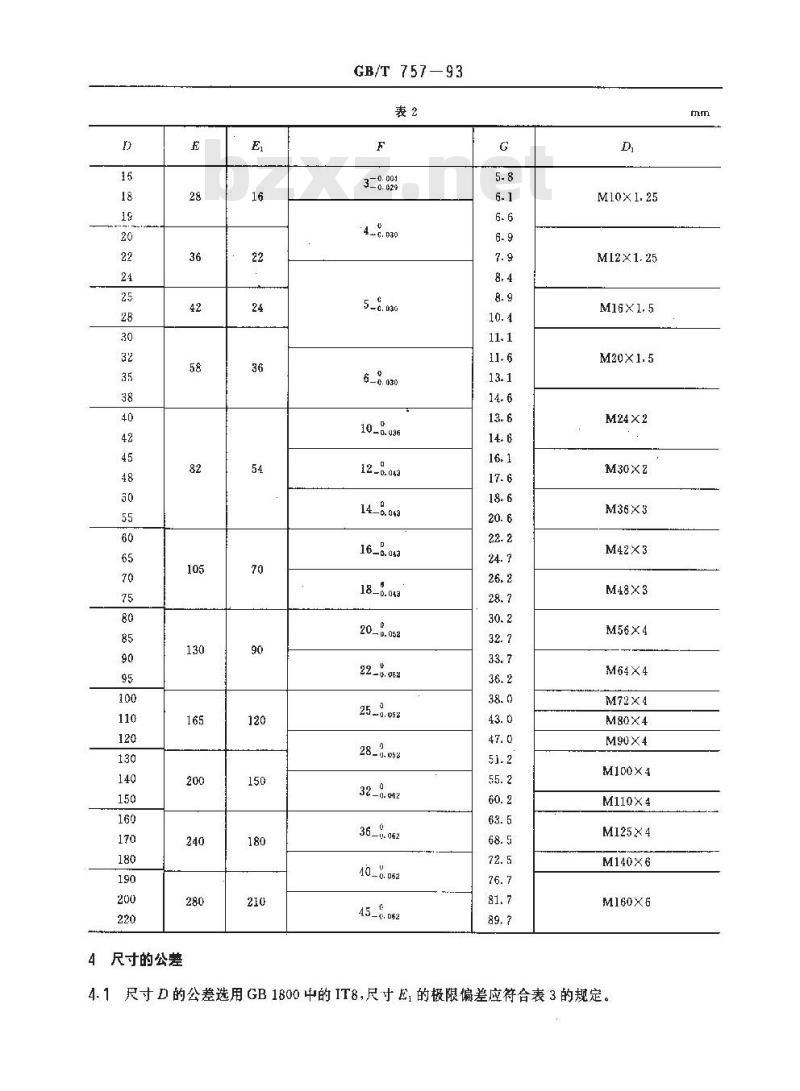

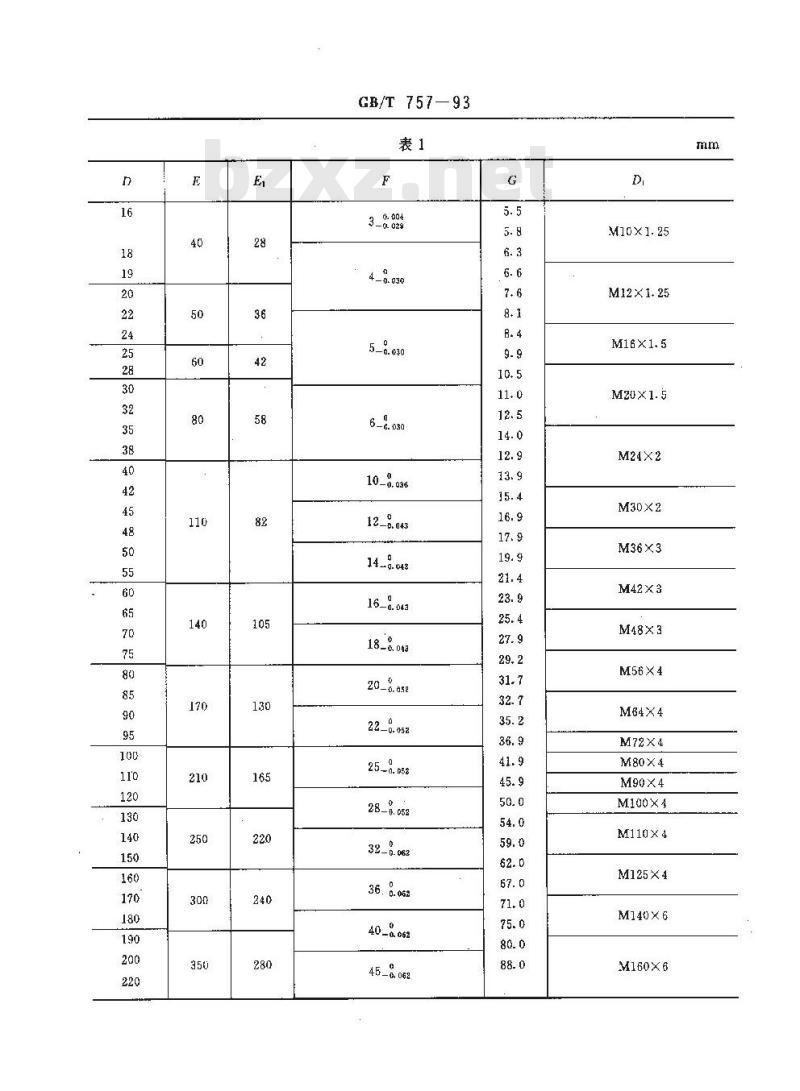

3.2长系列圆锥形轴伸的尺寸应符合表1的规定。3.3短系列圆锥形轴伸的尺寸应符合表2的规定。A型
国家技术监督局1993-06-28批准B型
1994-02-01实施
GB/T 757—93wwW.bzxz.Net
6-0 030
28-条, 052
M56×4
M80×4
M100×4
M110X4
M125×4
M140×6
M160X6
尺寸的公差
GB/T 757—93
3-8 89
16-。.043
36_-8.062
M10×1.25
M72×4
M100X4
M110X4
M125X4
M140X6
M160X6

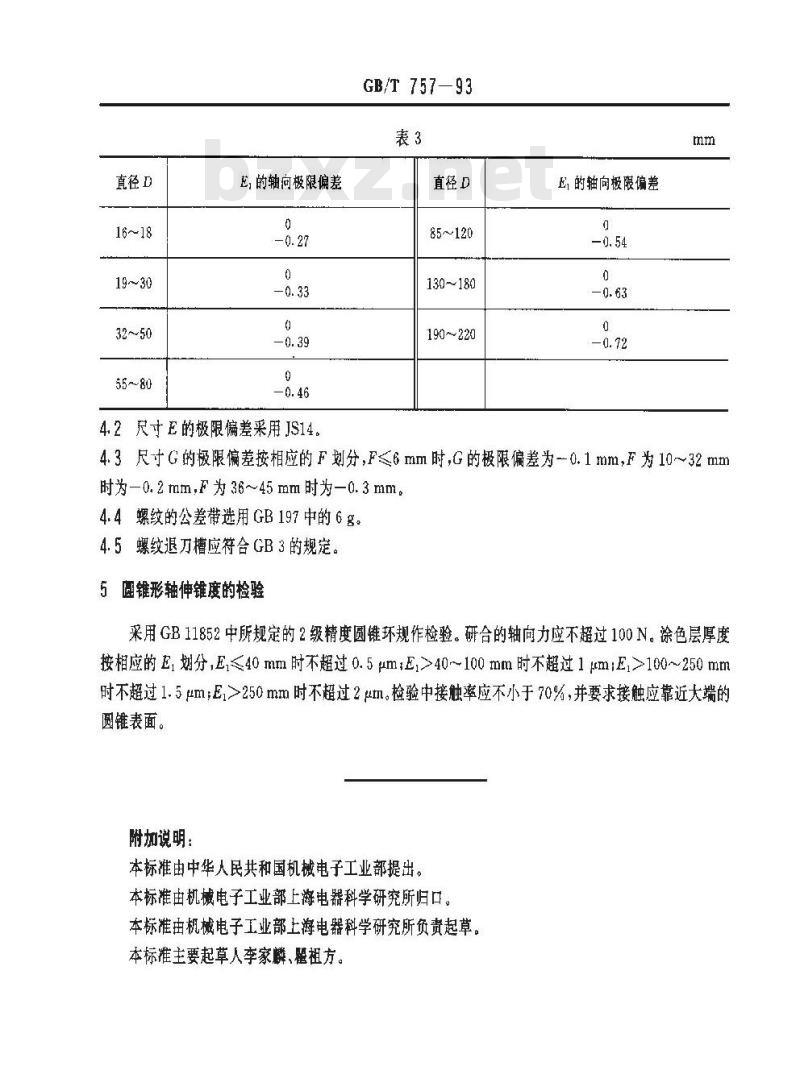

4.1尺寸D的公差选用 GB 1800 中的IT8,尺寸 E1的限偏差应符合表 3的规定。mm
直径D
E,的轴问极限偏差
4.2尺寸E的极限偏差采用 JS14。GB/T 757—93
直径D
85~120
130~180
190~220
E,的轴向极限偏差
4.3尺寸G的极限偏差按相应的F划分,F≤6mm时,G的极限偏差为-0.1mm,F为10～32mm时为-0. 2 mm,F为36～45 mm 时为一0. 3 mm。4.4螺纹的公差带选用GB197中的6g4.5螺纹退刀槽应符合GB3的规定。5锥形轴伸锥度的检验
采用GB11852中所规定的2级精度圆锥环规作检验。研合的轴向力应不超过100N。涂色层厚度按相应的E，划分，E,≤40mm时不超过0.5μm，E,>40~~100mm时不超过1gm;E≥100~250mm时不超过1.5μm;E≥250mm时不超过2μm。检验中接触率应不小于70%，并要求接触应靠近大端的圆锥表面。
附加说明：
本标准由中华人民共和国机械电子工业部提出。本标准由机械电子工业部上海电器科学研究所归口、本标准由机械电子工业部上海电器科学研究所负责起草。本标准主要起草人李家麟、祖方。
