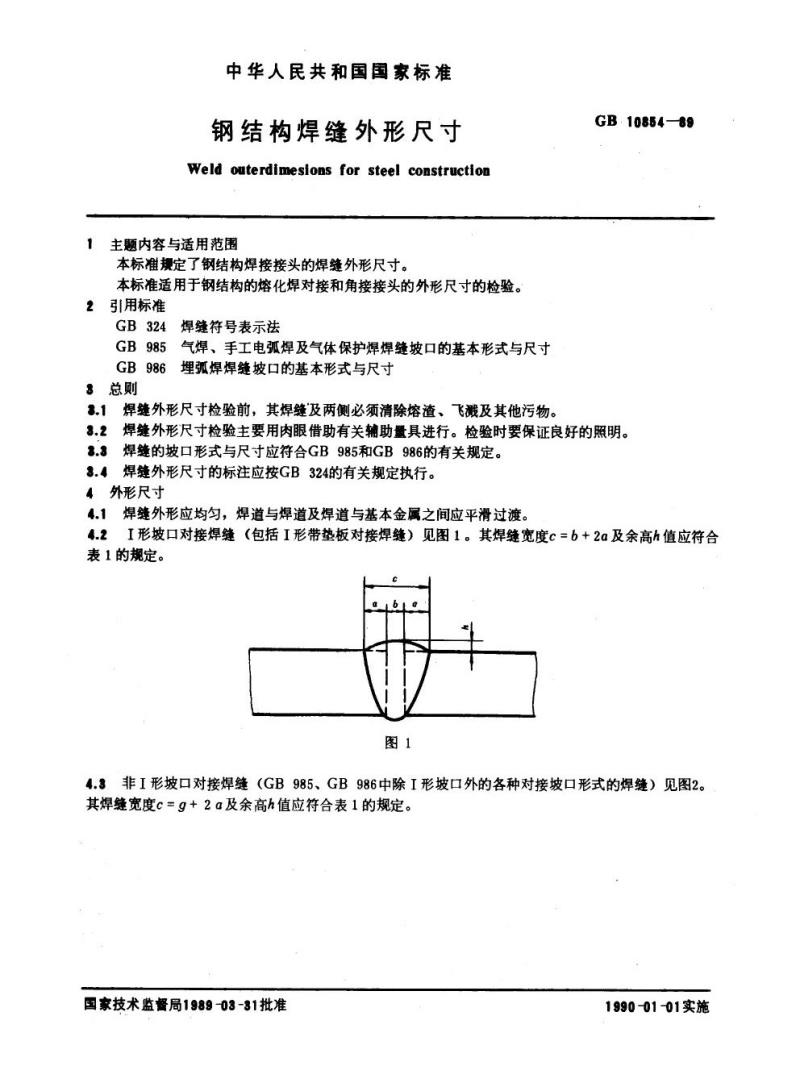

中华人民共和国国家标准
钢结构焊缝外形尺寸
Weld outerdimesions for steel construction主题内容与适用范围
本标准规定了钢结构焊接接头的焊缝外形尺寸。本标准适用于钢结构的熔化焊对接和角接接头的外形尺寸的检验。2引用标准
GB324
焊缝符号表示法
GB985气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸GB986埋弧焊焊缝坡口的基本形式与尺寸3总则
GB·10854-89
3.1焊缝外形尺寸检验前，其焊缝及两侧必须清除熔渣、飞溅及其他污物。焊缝外形尺寸检验主要用肉眼借助有关辅助量具进行。检验时要保证良好的照明。3.2
3.3
焊缝的坡口形式与尺寸应符合GB985和GB986的有关规定。3.4焊缝外形尺寸的标注应按GB324的有关规定执行。4外形尺寸
4.1焊缝外形应均匀，焊道与焊道及焊道与基本金属之间应平滑过渡。I形坡口对接焊缝（包括I形带垫板对接焊缝）见图1。其焊缝宽度c=b+2a及余高h值应符合4.2
表1的规定。
图1
4.3非I形坡口对接焊缝（GB985、GB986中除I形坡口外的各种对接坡口形式的焊缝）见图2。其焊缝宽度c=g+2α及余高h值应符合表1的规定。国家技术监督局1989-03-31批准1990-01-01实施
焊接方法
埋弧焊
手工电弧焊及气体
保护焊
焊缝形式
I形焊缝
非I形焊缝
I形焊缝
非I形焊缝
GB10854-89

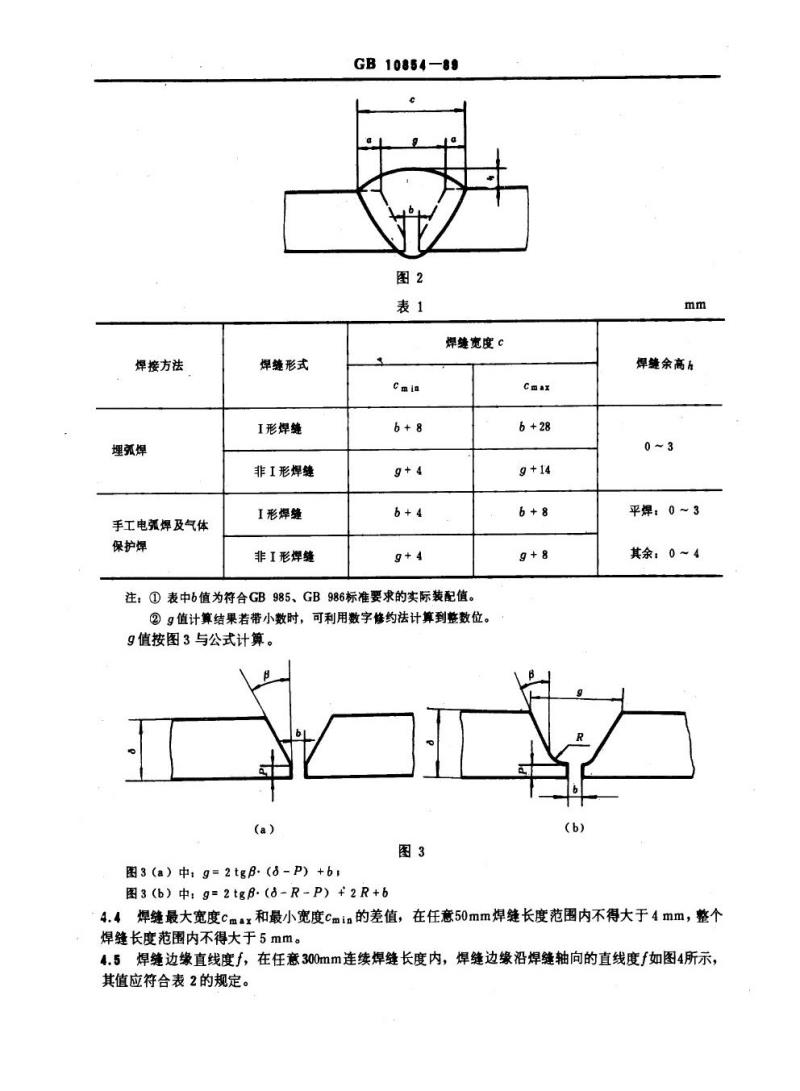

图2
表1
焊缝宽度c
Cmin
6+8
9+ 4
6+4
g+4
注：①表中6值为符合GB985、GB986标准要求的实际装配值。②9值计算结果若带小数时，可利用数字修约法计算到整数位。g值按图3与公式计算。
(a)
图3
图3（a）中：g=2tgβ.（s-P）+b图3（b）中：g=2tgβ.（8-R-P）+2R+bCmax
6 +28
g+14
b+8
g+8
(b)
mm
焊缝余高h
0~3
平焊：0～3
其余：0～4
4.4焊缝最大宽度cmax和最小宽度cmin的差值，在任意50mm焊缝长度范围内不得大于4mm，整个焊缝长度范围内不得大于5mm。
4.5焊缝边缘直线度f，在任意300mm连续焊缝长度内，焊缝边缘沿焊缝轴向的直线度f如图4所示，其值应符合表2的规定。
焊接方法
埋弧焊
手工电弧焊及气体保护焊
GB 10854—89
300

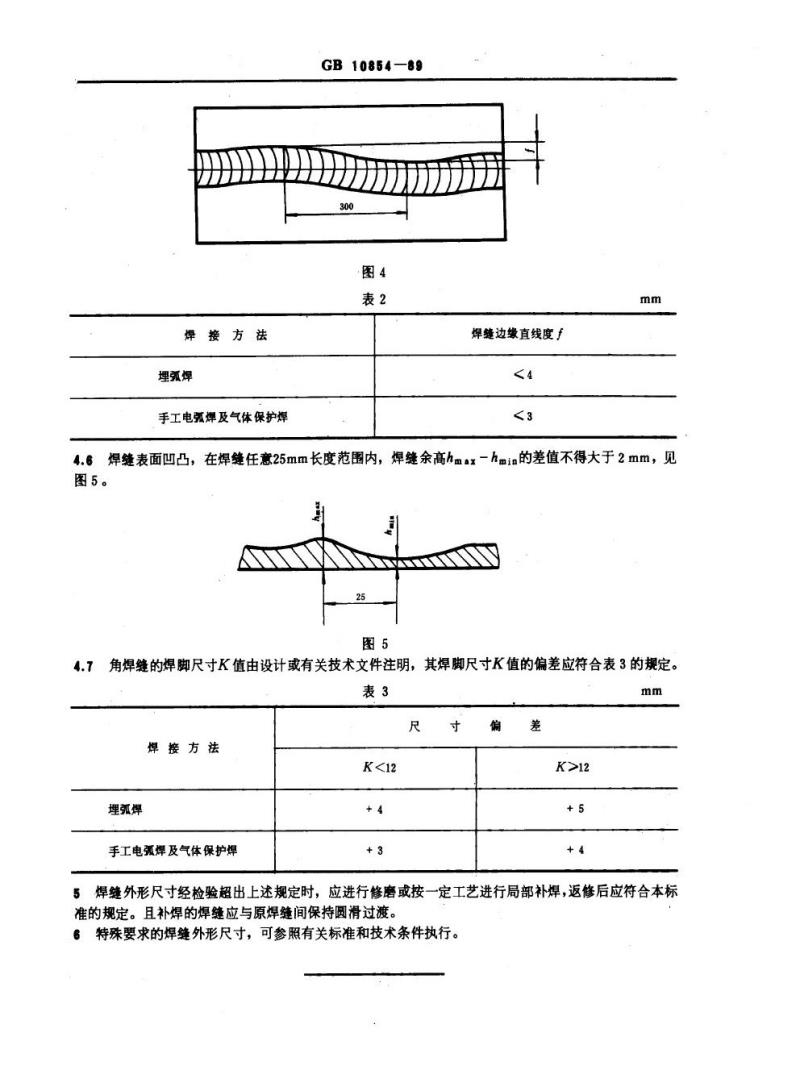

图4
表2
焊缝边缘直线度于
<4
<3免费标准bzxz.net
mm
4.6焊缝表面凹凸，在焊缝任意25mm长度范围内，焊缝余高hmax-hmin的差值不得大于2mm，见图5。
图5
4.7角焊缝的焊脚尺寸K值由设计或有关技术文件注明，其焊脚尺寸K值的偏差应符合表3的规定。表3
焊接方法
K<12
埋弧焊
手工电弧焊及气体保护焊
+ 4
+3
尺
寸
偏
差
K>12
+ 5
+ 4
mm
5焊缝外形尺寸经检验超出上述规定时，应进行修磨或按一定工艺进行局部补焊，返修后应符合本标准的规定。且补焊的焊缝应与原焊缝间保持圆滑过渡。6特殊要求的焊缝外形尺寸，可参照有关标准和技术条件执行。不
GB10865-0

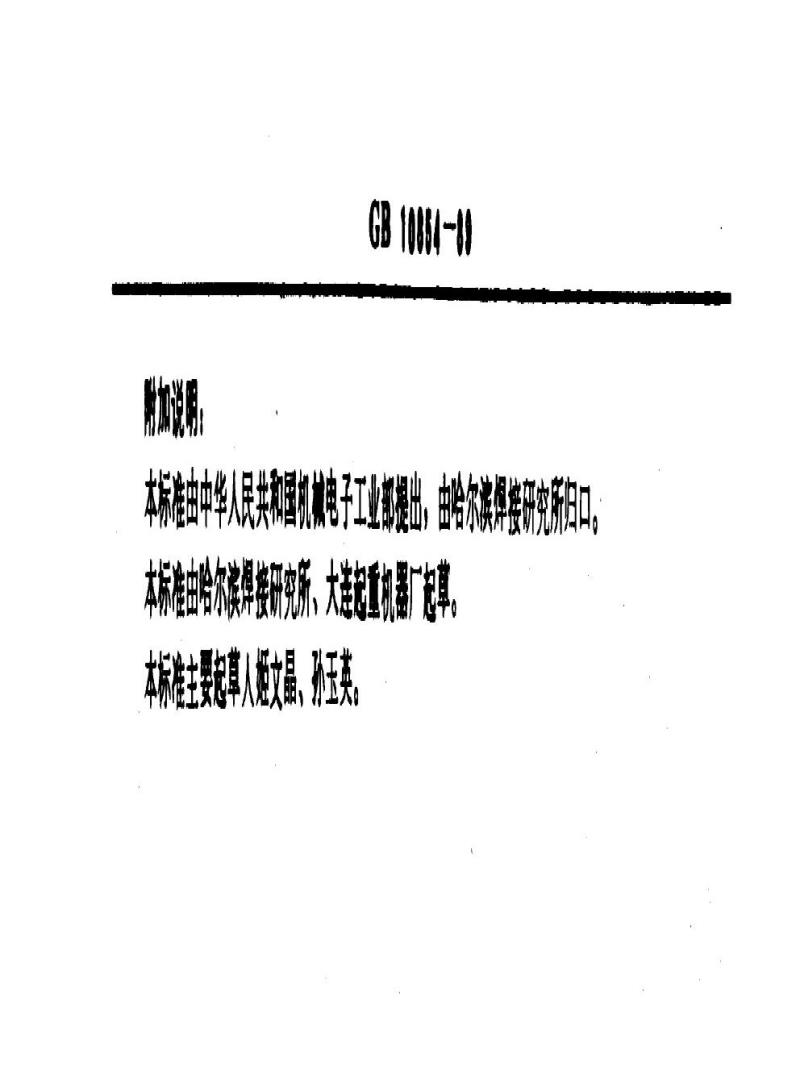

本标准由哈尔族焊接研究所、大连起重机器厂起草本标准主要起草人姬艾晶、孙玉英。接研究所
