【国家标准(GB)】 普通螺纹 基本牙型

GB/T 192—2003

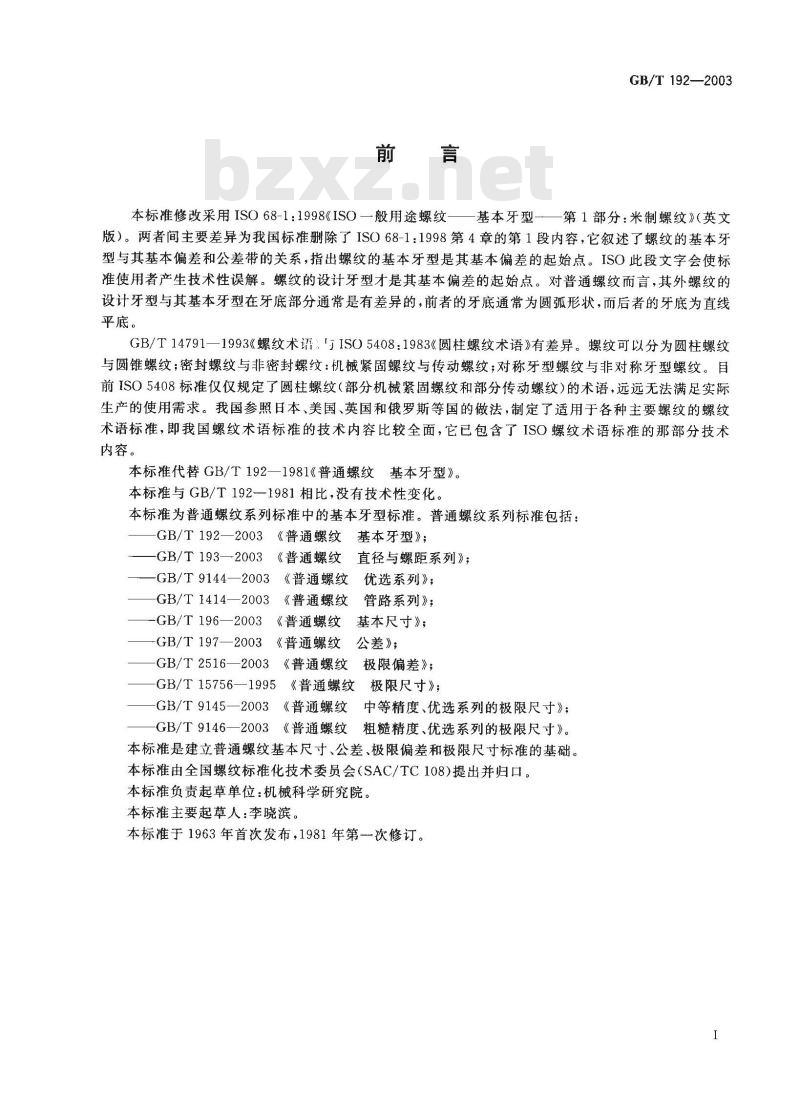

本标准修改采用ISO68-1：1998《ISO一般用途螺纹—基本牙型—第1部分：米制螺纹》（英文版）。两者间主要差异为我国标准删除了ISO68-1：1998第4章的第1段内容，它叙述了螺纹的基本牙型与其基本偏差和公差带的关系，指出螺纹的基本牙型是其基本偏差的起始点。ISO此段文字会使标准使用者产生技术性误解。螺纹的设计牙型才是其基本偏差的起始点。对普通螺纹而言，其外螺纹的设计牙型与其基本牙型在牙底部分通常是有差异的，前者的牙底通常为圆弧形状，而后者的牙底为直线平底。
GB/T14791—1993《螺纹术语：ISO5408：1983《圆柱螺纹术语》有差异。螺纹可以分为圆柱螺纹与圆锥螺纹；密封螺纹与非密封螺纹：机紧固螺纹与传动螺纹；对称牙型螺纹与非对称牙型螺纹。目前ISO5408标准仅仅规定了圆柱螺纹（部分机械紧固螺纹和部分传动螺纹）的术语，远远无法满足实际生产的使用需求。我国参照日本、美国、英国和俄罗斯等国的做法，制定了适用于各种主要螺纹的螺纹术语标准，即我国螺纹术语标准的技术内容比较全面，它已包含了ISO螺纹术语标准的那部分技术内容。
本标准代替GB/T192—1981《普通螺纹基本牙型》。本标推与GB/T192—1981相比，没有技术性变化。本标准为普通螺纹系列标准中的基本牙型标准。普通螺纹系列标准包括：-GB/T192—2003《普通螺纹
基本牙型》；
GB/T193—2003
《普通螺纹
-GB/T9144—2003《普通螺纹
GB/T 1414—2003
《普通螺纹
-GB/T196—2003
-GB/T 197—2003
直径与螺距系列》；
优选系列》；
管路系列》；
《普通螺纹基本尺寸》；
《普通螺纹
公差》；
-GB/T2516—2003
《普通螺纹
极限偏差》；
-GB/T15756—1995
《普通螺纹极限尺寸》；
GB/T9145一2003《普通螺纹中等精度、优选系列的极限尺寸》；-GB/T9146—2003《普通螺纹粗糙精度、优选系列的极限尺寸》。本标准是建立普通螺纹基本尺寸、公差、极限偏差和极限尺寸标准的基础。本标准由全国螺纹标准化技术委员会（SAC/TC108)提出并归口。本标准负责起草单位：机械科学研究院。本标准主要起草人：李晓滨。
本标准于1963年首次发布，1981年第一次修订。I

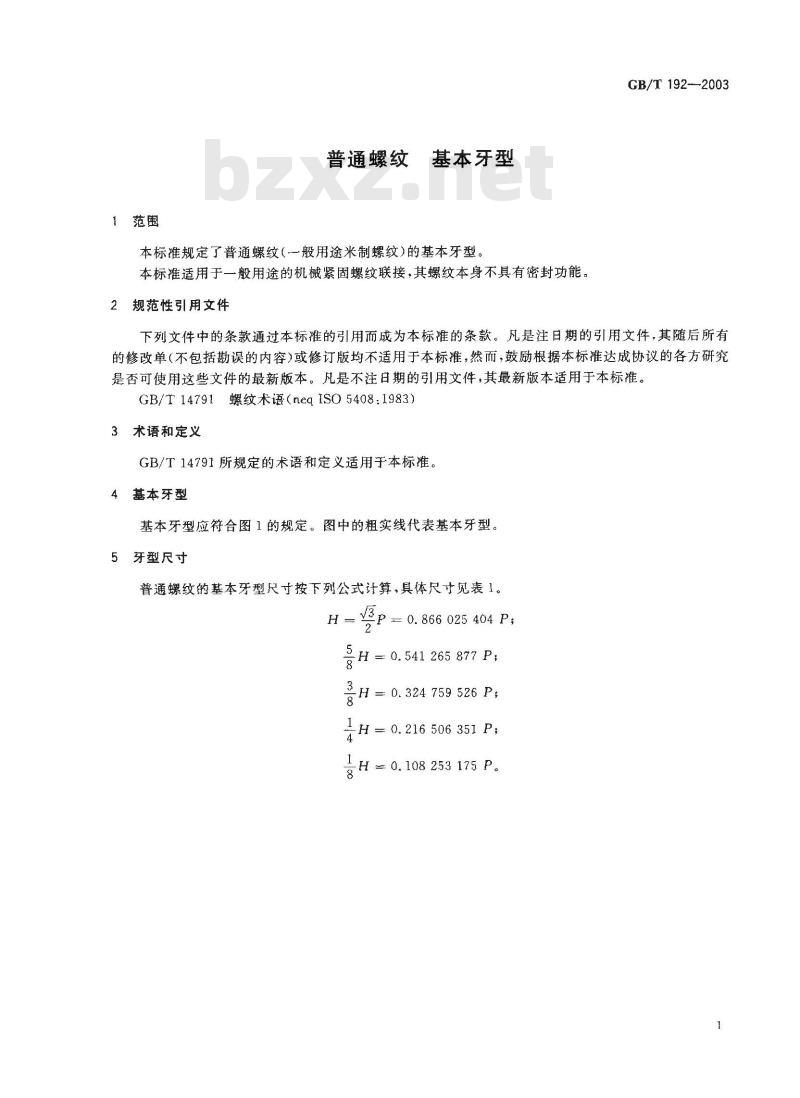

1范围
普通螺纹
基本牙型
本标准规定了普通螺纹（一般用途米制螺纹)的基本牙型。本标准适用于一般用途的机械紧固螺纹联接，其螺纹本身不具有密封功能。2规范性引用文件
GB/T192--2003
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T14791螺纹术语（neq ISO5408:1983）3术语和定义
GB/T14791所规定的术语和定义适用于本标准。4基本牙型
基本牙型应符合图1的规定。图中的粗实线代表基本牙型。5牙型尺寸
普通螺纹的基本牙型只寸按下列公式计算，具体尺寸见表1。EP = 0. 866 025 404 P;
景H = 0. 541 265 877 P;
号H = 0. 324 759 526 P;
IH= 0.216 506 351 P;
H=0.108253175P。
GB/T 192—2003
一内螺纹的基本大径（公称直径）；d--外螺纹的基本大径（公称直径),D2——内螺纹的基本中径；
d2-外螺纹的基本中径；
内螺纹的基本小径；
-外螺纹的基本小径；
H-原始三角形高度；
一螺距。
螺纹轴线

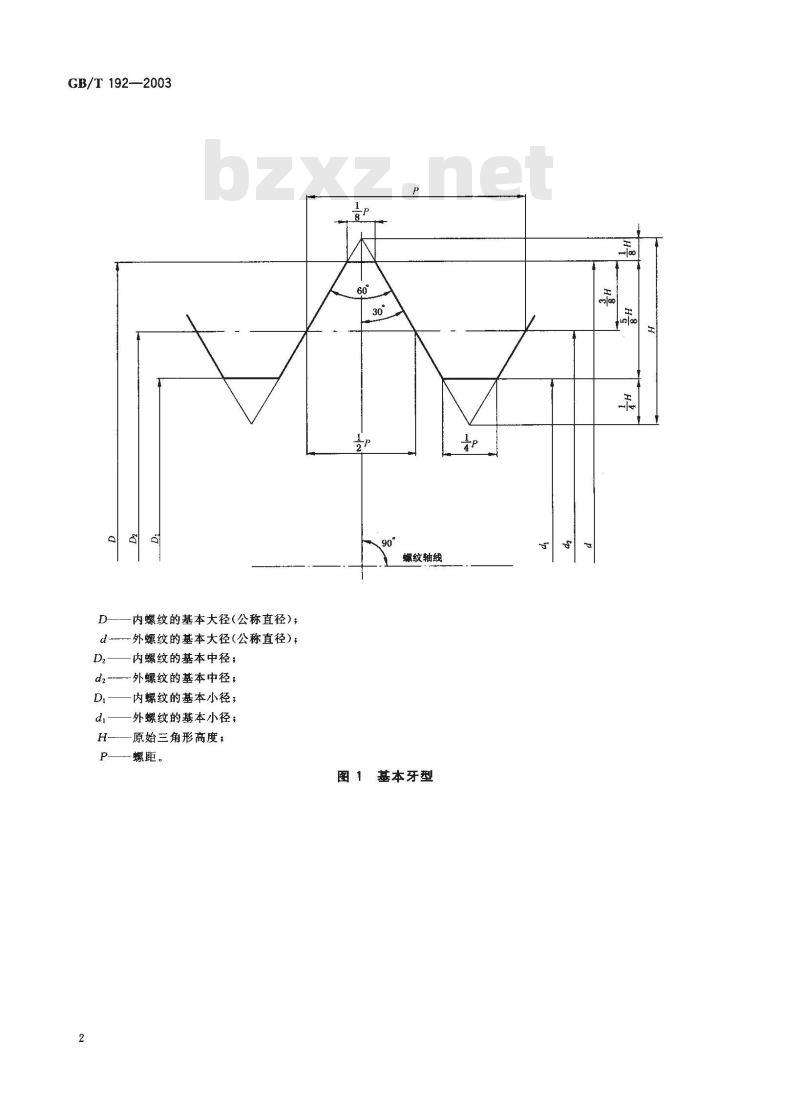

图1基本牙型
螺距P
0.389 711
1.732 051
2.598 076
3.897 114

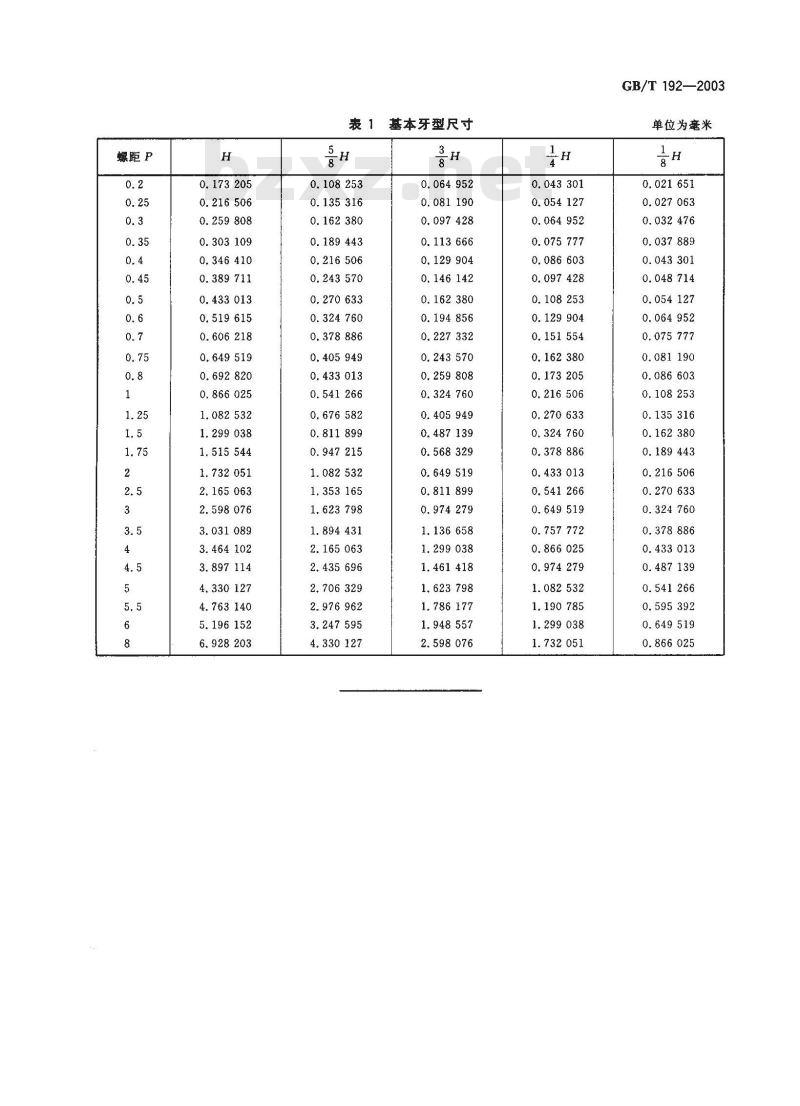

表1基本牙型尺寸
1.894 431
0. 146 142
0. 194 856
0.974 279
1.299 038
1.461 418
1.623 798
1.786 177
2.598 076
0.054 127
0. 129 904
0.649 519
0.757 772
0. 974 279bZxz.net
GB/T 192—2003
单位为毫米
0. 075 777
0.487 139
0.541 266
0.866 025
