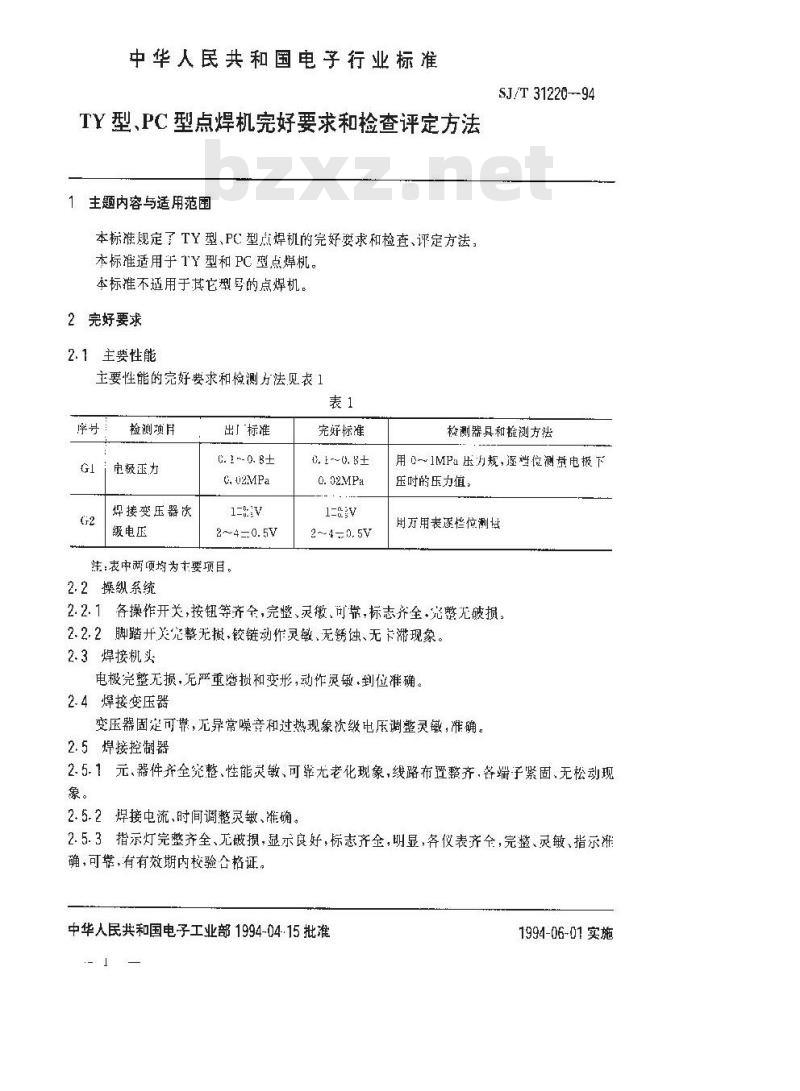

【电子行业标准(SJ)】 TY型、PC型点焊机完好要求和检查评定方法

中华人民共和国电子行业标准
TY型、PC型点焊机完好要求和检查评定方法1主题内容与适用范围
本标准规定了TY型、PC型点焊机的完好要求和检查、评定方法，本标准适用于TY型和PC型点焊机。本标准不适用于其它型号的点焊机。2完好要求
2.1主要性能
主要性能的完好要求和检测方法见表1表1
检测项目
电极玉力Www.bzxZ.net
焊接变压器饮
级电压
出厂标准
G. 1 ~- 0. B±
2~～4=0.5V
注：表中两项均为主要项目。
2.2操纵系统
完好标准
0, 1-~ 0. B±
2~-4--0.5V
SJ/T 31220--94
检测器具和检测方法
用0～1MPa压规，逐档位测量电极下压时的压力值。
用万用表逐栏位测量
2.2.1各操作开关，按钮等齐全，完整、灵缴、可靠，标志齐全·完无破损。2.2.2脚踏开美完整无摄，铰链动作灵敏、无锈蚀、无卡滞现象。2.3焊接机头
电极完整无损，无严重磨损和变形，动作灵敏，到位准确。2.4焊接变压器
变压器固定可靠，无异常噪音和过热现象次级电压调整灵敏，准确。2.5焊接控制器
2.5.1元、器件齐全究整、性能灵敏、可靠尤老化现象，线路布置整齐.各端子紧固、无松动现象。
2.5.2焊接电流、时间调整灵敏、准确。2.5.3指示灯完整齐全、无破损，显示良好，标志齐金，明显，各仪表齐全，完整、灵敏、指示册确，可靠，有有效期内校验合格证。中华人民共和国电子工业部1994-04-15批准1994-06-01实施

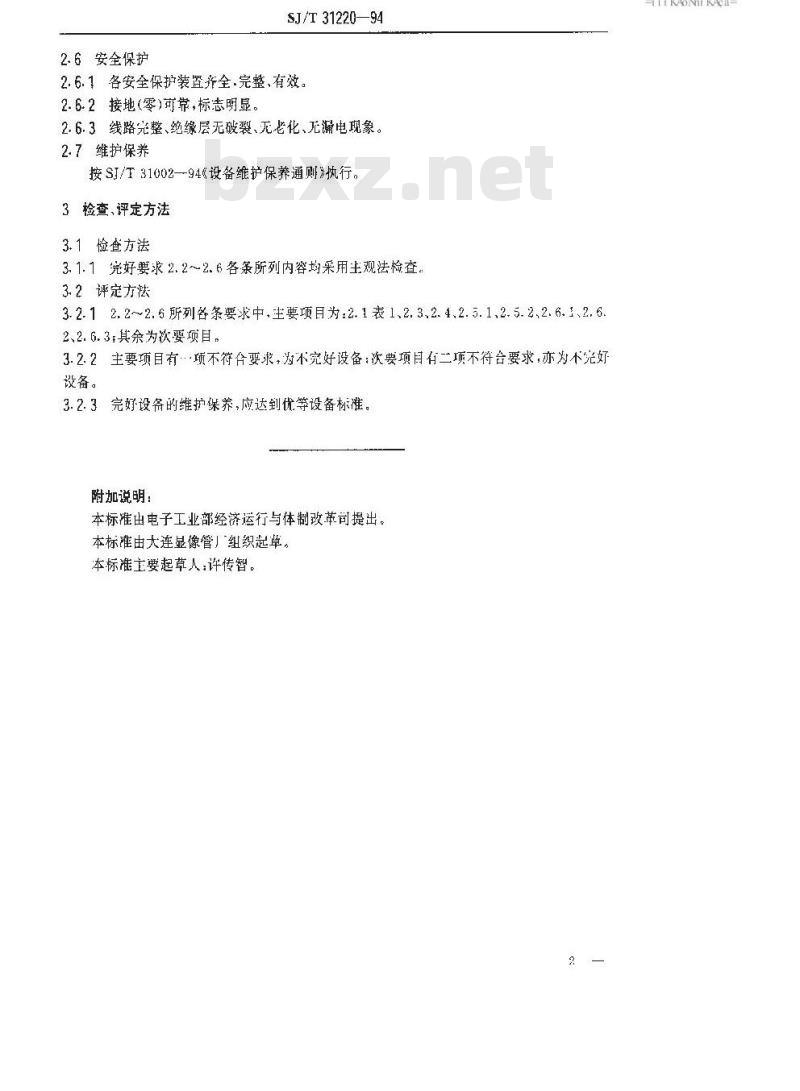

2.6安全保护
SJ/T 3122094
2.6.1各安全保护装置齐全.完整、有效。2.6.2接地（零)可靠，标志明显。2.6.3线路完整、绝缘层无破裂、无老化、无漏电现象。2.7维护保养
按SJ/T31002—-94设备维护保养通则》执行。3检查、评定方法
3.1检查方法
3.1.1完好要求2.2～2.6各条所列内容均采用主观法检查。3.2评定方法
3.2.12.2~2.6所列各条要求中、坐要项目为：2.1表1、2.3,2.4、2.5.1、2.5.2,2.6.1、2.62、2.6.3；其余为次要项目。
3.2.2主要项目有·项不符合要求，为不究好设备：次要项目有二项不符合要求，亦为不完好设备。
3.2.3完好设备的维护保养，应达到优等设备标准。附加说明：
本标准由电子工业部经济运行与体制改革司提出。本标雁由大连显像管」组织起草。本标准主要起草人;许传智。
