中华人民共和国电子行业标准
S.I/T31133-94
中速自动玻管拉管机完好要求和检查评定方法1主题内容和适用范围
本标准规定了荧光灯玻管中速自动拉管机的完好要求和检查、评定方法。本标准适用于玻管生产川中速自动拉管机。2完好要求
2.1性能
2.1.1由机头、拉管，通道、机、清划机等设备纽成的整个系统工作协调，状态良好，稳定可调，性能满足生产工艺要求，
2.1.2整个系统运行平稳，无冲击、无振动，2.1.3各操作手柄，变速手柄操纵灵活，定位可靠，标志齐全制动，限位装暨完好，灵敏可靠。2.2机头部分
2.2.1搅拌机转速应为4~15.8r/mm，上下移动尺寸为1000mm。2.2.2门上下装置上下移动尺寸为350mm，水半移动尺寸通道平行为70mm，通道直角为100nm。
2.2.3旋转管转速为4~15.8r/mm，驱动机上下移动寸为510mm，前后移动尽寸为140mm，倾斜角度为--3~6
2.3拉管通道部分wwW.bzxz.Net
外观平整，不扭脚，滚子转动灵活。2.4机尾部分
2.4.1拉管外径尺寸为10mm~40tnm，切断尺寸为800mm2000m，拉管速度为25~200m/min，全体移动尺寸为700m。2.4.2前运搬管的速度为15~70根/mim幅移动尺寸为830~156(0mm2.5精切部分
2.5.1精切烧口的速度为15根/min～70根/min。精切管的尺寸为830～1700mm2.5.2重量选别装置运搬管的速度为15～70根/min。幅移动尺寸为830~1660mm，重量选别的频度为30根/min。
2.5.3同期驱动装置运搬管的速度为15~70根/min。2.5.4整列管装罩整列带的速度为0.3~5.2m/min。2.5.5外经选别装置选别的动作正常无误。2.6同步系统
中华人民共和国电子工业部1994-04-15批准1994-06-01实施

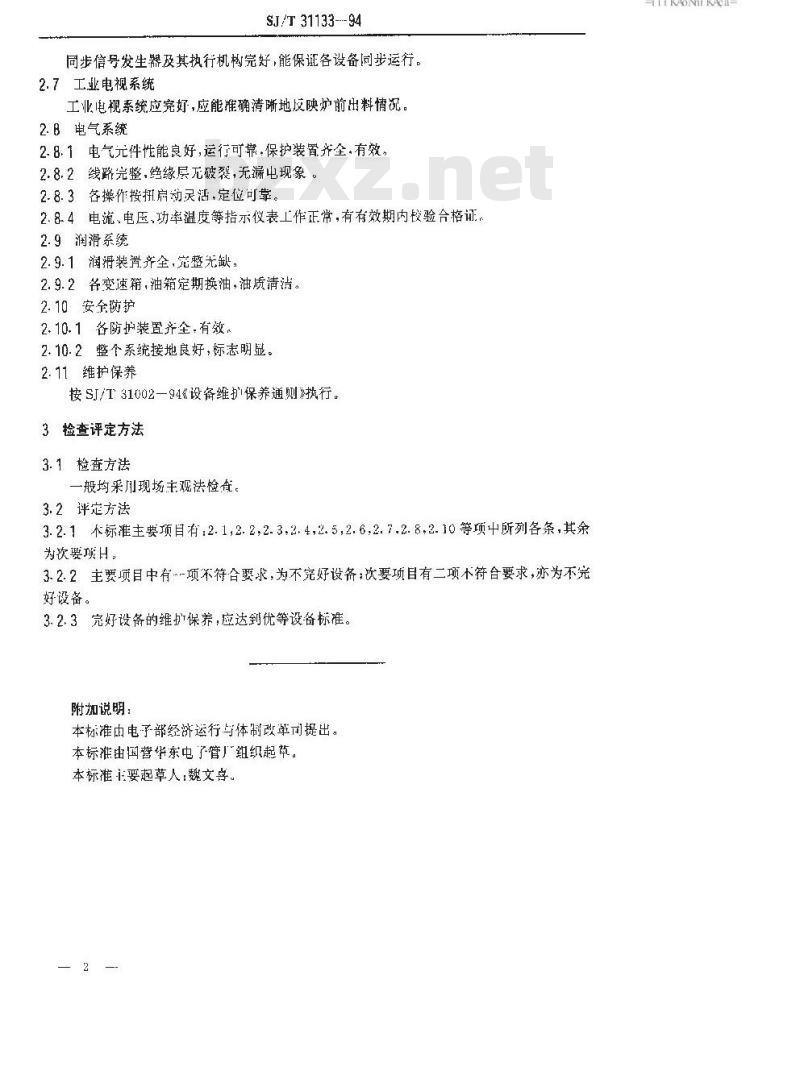

SJ/T31133---94
同步信号发生器及其执行机构完好，能保证各设备同步运行。2.7工业电视系统
工业电视系统应完好，应能准确清晰地反映炉前出料情况。2.B电气系统
2.8.1电气元件性能良好，运行可靠.保护装置齐全，有效2.8.2线路完整，绝缘层破裂，无漏电现象。2.8.3各操作按扭肩动活，定位可靠。2.8.4电流.电医，功率温度等指示仪表上作正常，有有效期内校验合格证，2.9润清系统
2.9.1润滑装置齐全，完整无缺，2.9.2各变速箱，油箱定期换油，油质清清。2.10安全防护
2.10.1各防护装置齐全，有效，2.10.2整个系统接地良好，标志明显。2.11维护保养
按SJ/T31002—94《设备维扩保养通则》执行。3检查评定方法
3.1检查方法
一般均采用现场主观法检食。
3.2评定方法
3.2.1不标准主要项目有：2.1,2.2,2-3.2.4,2.5,2.6,2.7.2.8.2.10等项中所列各条，其余为次要项H：
3.2.2主要项目中有项不符合要求，为不完好设备；次要项目有二项不符合要求，亦为不完好设备。
3.2.3完好设备的维扩保养，应达到优等设备标准。附加说明：
本标准由电子部经济运行与体制改革司提出。本标准由国营华东电子管厂组织起草。本标准主要起草人：魏文喜。
