【电子行业标准(SJ)】 环氧模塑料

备索号：2582—1999
中华人民共和国电子行业标准
SJ/T 11197-1999
环氧模塑料
Epoxy moldint compomd
1999-02-02发布
1999-05-01实施
中华人民共和国信息产业部发布ktrka
本标准是为了规范国内环轻端封料产品及提商产品质，适应我国微电子工业发展的带要而翻定
本怀准在制定过中.主要技术指标和试验方法整以国内土要生产、使用单位多年累积的数据和经验为基酬，并参照国外有关技术资料制定的,因此其有一定的可行性科先进性。本标准中电·子工业部标准化破究所归甘。本标准起单单位：区科学院化学研所、电于工业部标准化研究所。本标准主要超斑人，环感、刘求钩、刘、李刚、再强、岗装rkeserkes
1范围
中华人民共和国电子行业标准
环氧模塑料
Epoxy molding compound
SJ/T11197—1989
本标准规定了半导体工业用环氧模塑料的分类，要求，试验方法，检验规则及标志，包数、运始、存。
木标准适用干半导体工业中封装分立器件、中小规奠案成电路、大规模朵成电路超大规桩您成电路、待大规模类成电路等用环氧模塑料。2引用标准
下列标准包含的条文，通过在车标准中用配构戚为本标准的条文。车标准出版时，所示版本均为有效。所有标准都会被燃订，使用本标准的各方应探计使用下列标准最新版本的可能性、
CB 191-—90
GB1Q3386
GB1408—89
GE1409—88
G31410—89
GB I44963
GB3139—82
G月460984
GB667986
EJ/T823—94
3产品分类
包装偿运图示标志
双料密度和相对畜度试验方法
固体绝材料工频也气强度试验方固体绝练材料在工频、音频、高频（包括米波长在内）下对介电前效利齐质损耗角因数的试险方
固体绝缘材料体租电阻率和表而电阻率的试验方法玻璃纤维增强塑料变曲性能试验治法玻璃销寻热系致试方法
网料燃烧性试验而法垂直燃统法固体化[产品采样通妙
凝光荧光微量轴分归仪

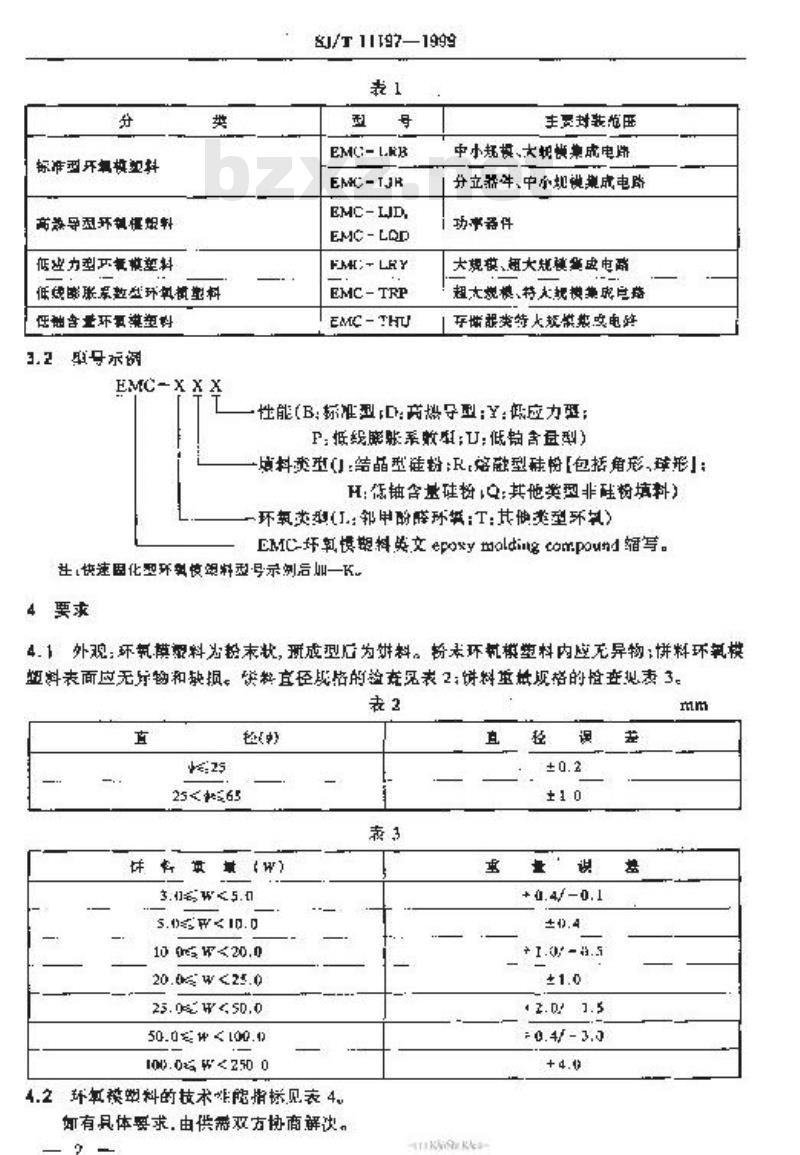

3.1产品的分类及主要用迹见.衣1。中华人民共和国信息产业部1999-02-02批r1krk
1999-05-01实施
标准型开机模望料
高导环组料
低电胀系拉盘环料
础含量环氧望科
3.2号系例
EMC-XXα
SJ/T11197—1999
EMG:- LRB
EMC-TJR
EMC - LID,
EMC-LQD
FM:-LRY
EMCTRP
EMC-THU
主要封装范压
中小规板、大相快集成电端
分立器牛、中小规视巢成电路
功事各件
大规模、大规核驾盘电商
粗大规模、特大规模兼成路
孕谢眼类特大效供期皮电路
性能（B：标准型D：商热型：Y：低应力要：P，抵线膨账系收型;U:低韵含盘型)随料爽型]:结晶型硅粉：R熔欧型硅粉[包括角形,球形]H：低铀含基硅粉Q：其他美型非硅粉填料）环氧型（I甲耐降环氧：T：其他美型环）EMc-氧塑料英文epoxymaldingcompound缩写。注快速围化型环快塑料型号示测后如—K4
4.1外观；环氧模裂料为粉末状，研成型后为饼料。粉未环轨棋塑料内应无异物；料环氧模塑料表面应无导物和缺损。缺料直径期格的检充见表2；饼料重抵现格的检变现表3。表2
10 05W20.0
20.0w<25.0
23.0W<,S0.0
50.0≤W100.1
100.0W250 0

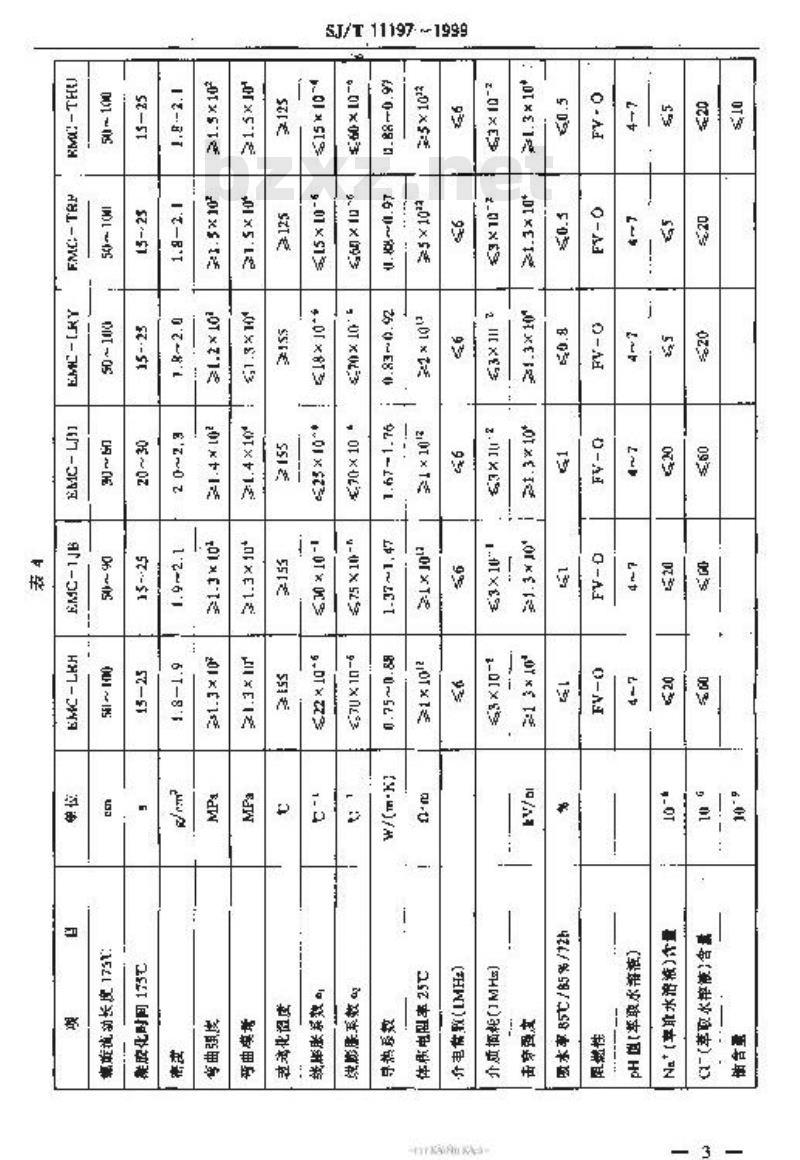

4.2环氧操塑科的技术啡能指标见表4.如有具体要求，由供带双方协商解决。直
KSeKes
+1.07-8.5
: 0.4/ - 3.0
SJ/T 11197: -1999
2-01 xE59
66:0-880
+-01×09
o1xstS
+DT×EI
2-01×ES
trot ×
9-01×S15
I't-B'1
2 IE 5
L×E: L3
FOT×z*1
ot ~0s
.nx区
+01 ×st3
201 ×+1
E'z~0z
品～宝
.mt xg.3
--01x529
to1xET
06 ~0S
1-01xg
II×EI
201 ×E*1
6'T-8'F
HA7-349
4/%59/2
版你#
各甲品
T(KNoKA3-
5试验方法
5.1外观与形状规
5.1.1外观按查
SJ/T11197—1999
用月规法和卡尺、天乎进行外戏检查。5.1.2拼料直径规括的检查系用精度为0.05mm的卡尺，5.1.3料电量规格的检者案用感量为0.U5g的天乎5.2流动长度
5.2.1装置
）传递模垫压力机，至少具有150mm×150mm的平台而，原则上使用15l以上传逆模型床小机：
b）概其，使用EMMI一1~66的螺策流动金属榭具。这种模具不进行特殊的表面处理，试验中不瘦用些非剂变脱额剂，若使用脱极剂时，要颌先进行较次试验性预。更换其他品外，也要逃行散资试验性模塑。c）天平.感为0.1g的盘式天平。5.2.2成柔件
a粉末，20g★5g的粉末或预粒
换具温图，175土2，传递样密也保持型湿度，为使温度隐定，欧型间网至少1min;
传递压力，（70kg=2kg)/cm2传递压力是用总压力除以注塑头面积求得（1St传递模塑压力机的总压力为970kg15kgh；d）传递连度，（6.0cm±0.1cm)/a：e）不必摄熟：
r）摄联股，树术的用盘必须符合下列条件，样品成型后剩余料商度为0.30cm～0.35cmg）注塑头：直经为4.2am±心.2rFh）周化间，模塑释容易脱锁的时何。5.2.3方谈
使金尚模月和注塑义升退至所定祖度，将样品用人料斗中，立即进行传谨模减型。固化2min，然后打升模具、读出频旋范动长度，精确到0.Sem。同一样品至少股型两次，记录其平均值。5.3疑胶化时间
5.3.1装盘
）天平，感0.01的平：
）电热板：
e）秒表,确ts
针状境择禁或平铲，
5.3.2样品
按末状。
5.3.3方账
将出热板加热到175t±1t，取0.3g-0.5g禅品放在电热板工.样品摊平面积约为-4
TKRoK-
SI/T 11197—1899
5，筛酸开始证，用新状境拌持突商或平铲税并，份群遥由落体变感凝胶森（祥不能拉试丝}为终点，载出所宽间。同样操作重复两次，取其平均值。5.4
按GB1033的规定进行。
5. 5李曲弧度、弯以供血
按GB1449的热忘进行。
5.6线胀系数及效晚化温度
5.6.1装置：TMA(热机分折仪)
5.6.2样品
a）标准样品（祖、石英）：
）涵试样品应无弯山、裂较、气孔等缺陷，两端平整且平行。5.6.3克法
确定浏试范围、设更加热暴加热速率和最高温度。线影胀系数。由样品尺寸查化与温魔的关系函线中载部分的科率确定，破璃化摄度工可用钢点两侧切线的交点摄度得出。5.7导热系数
按GB3139的规定进行，
5.8体积出阻率
按GB141D的定进行。
5.9个电常数、介质损托
按GB1419的规定进行。
5.10未穿强度
按GB14D9的现定进行。
5.11吸求单
5.11: 1 装
a）分析天平：
）恒湿恒温箱（T±2亿，虚度=3%)：)排()。
5.11.2法
）样品工成至50mm×3mm的随片或120mm×15mm×10mm的长条，每格三个
b）样品在105么=2平燃11，取出称立，记下G1c）样品在抗总恒温销中布&5℃、相对湿度85%的条件下保持721<）择品取出擦干称重，记下。
5.11.3吸水率的计算披下式：
5.12图燃性
按G4609的见定进行。
5.13pH值(苯取水落波)
5.13.1装置
W = {G=G) × 100%
SU/7197—999
）萃取容器（内付乘四氟乙烯朝瓶）+热板：
e)天平(感量 0.1g);
100l简（读政畅度1ml）
离子水（电号2.0/c以下）：
f)烘箱(T±2。
5.13.2方达
1）样品在热板上固化并研磨龄碎：b）纷碎样品于温下冷单后，过60月筛带。取10g过筛样品转移到苯取容器中，加入100ml去离子水，放入姚箱中，举率条作1212c）举取好的样品从烘籍中取出，皆温冷剂将率取滤过够，得请被；
e）冷却后可测定举次消离的pH值。5.14钳商子台的副定（举取水溶液）5.14.1所用仪器及品
n）化的标带洛液(0.2×10-*,0.4×10-4,0.6×10-*,0.8×10-6,1.0×10-6)火焰原子吸收光谱测定悦；www.bzxz.net
萃敢装置参股5.13.1。
5..2率取方法照5.13.2
5.14.3测试方法
用标准滚液在子吸收光错测定收作出标准曲线测出样品的钠离子含量。5.15每离子含的测定（萃联水试）器材与试剂
自动良位缩定仪：
硝酸机液液（N=Q.002Mnl/I.：
举取装配率照5.13.1。
举取方法参照5.13,2
5.15.3测试方法
取举收消商月矿塑银(N=0.002Ma1/L)满定，计算出氧离产含量，性；在流定样品前.需做空内。
5.16轴含母分析（微光荧光法）接妇I/T 823 的炽定进行。
6检验规则
检验包挡交收检聪和例行检验。6.1交收检验
6.1.1抽样方案
采样按GB6679的规定进行。每批抽取两个包装单元进行检测。6.1.2交收格验项、验要求及检验方法见表5。6
mrkeerKes
惊险项目
爆疏流动长真
胶化时制
畅离子含画
数商量
S5/T 11197—1999
检要求
检腔方法
供方按上述所定项月世行检验，合格后方可出厂，并开据合格证。需方检验期限为产品运到收货方之日起1以内充成，起过规定期不采样验收产品，如岛现质量问题应由收货方放费。
6.1.3不合挡判据
检验结果中若有案项推标不含本标准要求时，应直新加接取样进行复验，若夏验节果读项指标仍不符合本标准要求时，则该批产品不合挤。6.2例行检
有下列估税之一时,应进行例行检跑，新产品或老产品转厂生产的试制定型监定原科，工艺自控大改变，可施影响产品件能时：b2
定期或积累一定产量厅，应周期性违行例行检验：）停产后恢支生产时；
）慎家届量监督机格提出进行赖行检验的要求时[）供需双方发生矛屑需要灶裁时。6.2.检验周期
正常生产棋塑料寿单年应进行划行检验。6.2.2检验项目
对牢标准技术要求中规定的全部项目进行险验。6.2.3抽样古案
录样按心B6679的规定进行，每个检验批拍取两个包装单元进行检测。一个检检批可呼由个生产批或在相同材利、工艺、设备等条件下制造白米的几个生产批构成。6.2.4不合格判垢
检终站果中若有基指标不符合本标准恶求时，应重新加借取样进行复验，若夏验结果该项指标仍不符合本尿准喜求时，则该批产品不合格。6.2.5订货方对产品的技术性能和检验规则有持殊要求时.按双方的技术协议书进行。7标志，包装，运抗，贮存
7.1包装
粉料用越将方20k的型料模包装，直量误差+1%；饼料用15k%防潮纸箱包装，单饼误差见表，塑料拥惑防潮纸鞘内封双景案乙娠塑料袋密封。7.2标志
mKeer Kes
包上应注明标志：
a）产品名称、型号、净重：
1）制造厂商名称、地址、商标
e）坐产批号、包装日期：
SJ/T 11197-1999
d）他装储运指示标志应符合GB19I的规定：e）产品合格证。
7.3运输
环氧摄塑料运输时应采用冷账车，保持温度在10亡以下。运暂过程中应避免受潮与包装破描
7.4好存
7.4，1环氧模塑料应脏存在下燥通风的冷率中，5以下保质期·-年。7.4.2使用前从冷库中取出，准温离23七±5七、相对凝度为50%±15%的环境下放置24h后方可打开用，在上逆坏境下闭口放量超过72h，敢口放置超过5h报度。ktrka
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
