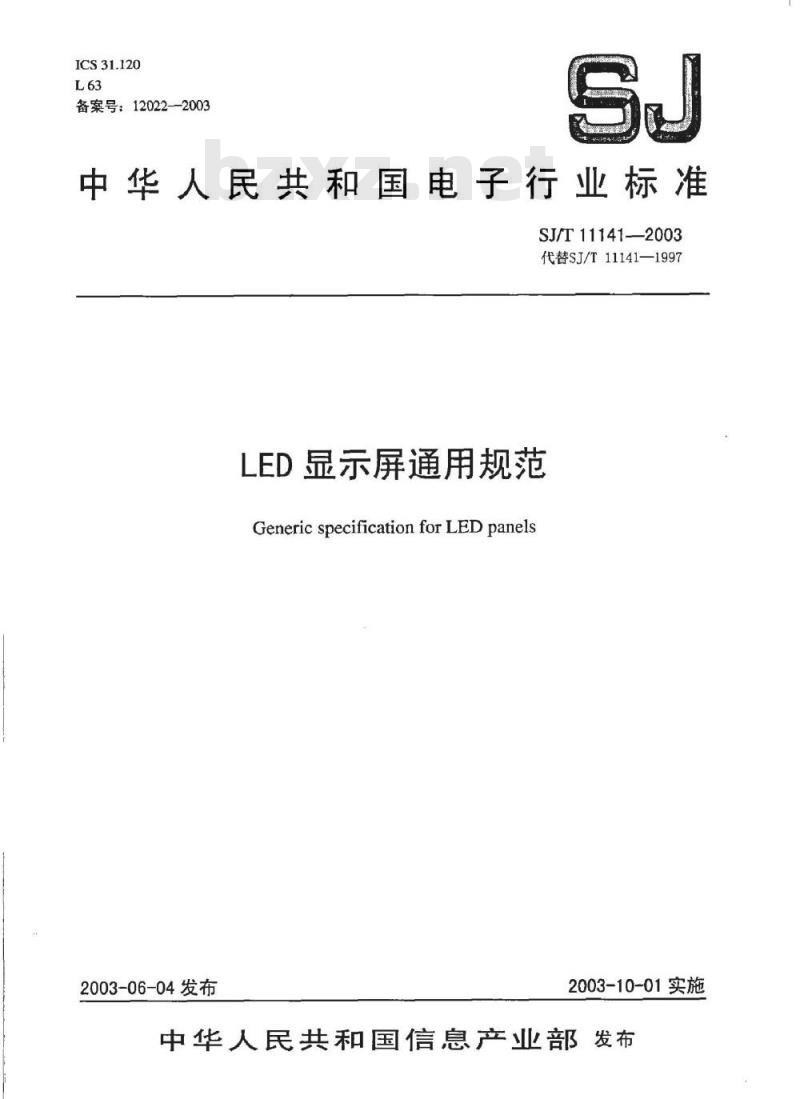

【电子行业标准(SJ)】 LED显示屏通用规范

ICS31.120
备案号：12022--2003
中华人民共和国电子行业标准
SJ/T11141—2003
代替SJ/T11141—1997
LED显示屏通用规范
Generic specificationforLEDpanels2003-06-04发布
2003-10-01实施
中华人民共和国信息产业部发布前
SJ/T11141—2003

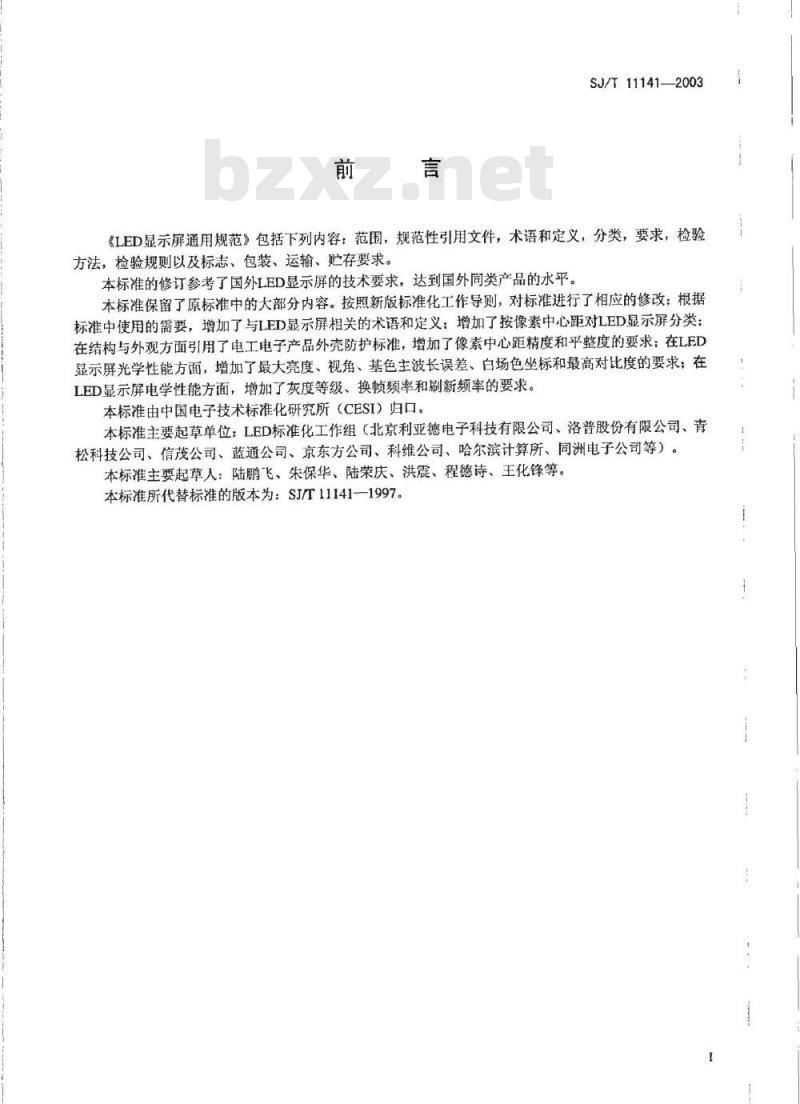

《LED显示屏通用规范》包括下列内容：范围，规范性引用文件，术语和定义，分类，要求，检验方法，检验规则以及标志、包装、运输、贮存要求。本标准的修订参考了国外LED显示屏的技术要求，达到国外同类产品的水平。本标准保留了原标准中的大部分内容。按照新版标准化工作导则，对标准进行了相应的修改；根据标准中使用的需要，增加了与LED显示屏相关的术语和定义：增加了按像素中心距对LED显示屏分类；在结构与外观方面引用了电工电子产品外壳防护标准，增加了像素中心距精度和平整度的要求；在LED显示屏光学性能方面，增加了最大亮度、视角、基色主波长误差、白场色坐标和最高对比度的要求；在LED显示屏电学性能方面，增加了灰度等级、换顿频率和刷新频率的要求。本标准由中国电子技术标准化研究所（CESI）归口。本标准主要起草单位：LED标准化工作组（北京利亚德电子科技有限公司、洛普股份有限公司、青松科技公司、信茂公司、蓝通公司、京东方公司、科维公司、哈尔滨计算所、同洲电子公司等）。本标准主要起草人：陆鹏飞、朱保华、陆荣庆、洪震、程德诗、王化锋等。本标准所代替标准的版本为：SJ/T11141-1997。1范围

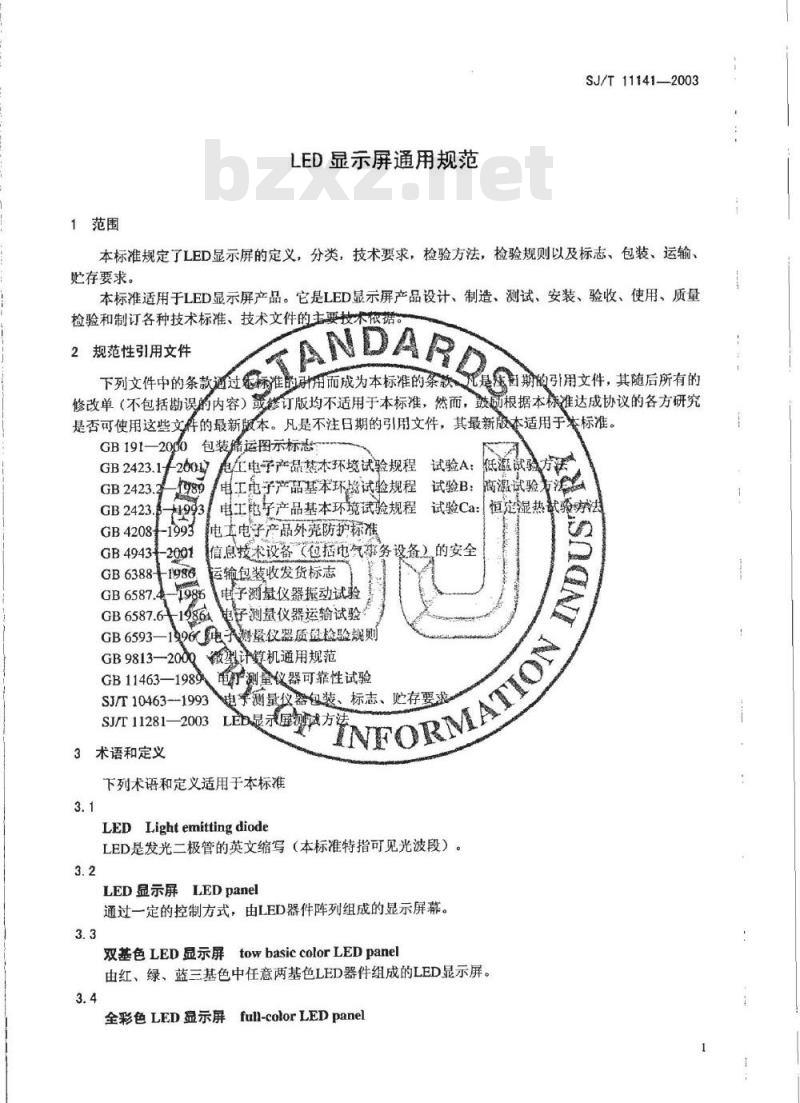

LED显示屏通用规范
SJ/T11141—2003
本标准规定了LED显示屏的定义，分类，技术要求，检验方法，检验规则以及标志、包装、运输、贮存要求。
本标准适用于LED显示屏产品。它是LED显示屏产品设计、制造、测试、安装、验收、使用、质量检验和制订各种技术标准、技术文件的主要技术TANDARD
2规范性引用文件
下列文件中的条款通过标准的升用而成为本标准的案富百期的引用文件，其随后所有的修改单（不包括勘误的内容）鼓修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB191—2000
包装运图示标
GB2423.1/20017
GB2423
GB4208
GB4943
GB6388-
电丘电子产品技本环境试验规程试验A：低滋试验方滑
/电工电子产品基本环培试验规程试验B：离温试验1989
电工电子产品基本环境试验规程试验Ca：|恒定湿热款验劳法993
电工电子产品外壳防护标准
信息技术设备（包括电气事务设备）的安全2001
GB6593-
运输包装收发货标志
电子测量仪器振动试验
1396电
GB9813—2000
子测量仪器运输试验
则量仪器质盗检验规则
微型计算机通用规范
电子测量仪器可靠性试验
GB11463—1989
SJ/T10463--1993
电宇测量仪器包装、标志、贮存要求INFORMA
SJ/T11281-2003LED显示屏物诚方法3术语和定义
下列术语和定义适用于本标准
LED Light emitting diode
LED是发光二极管的英文缩写（本标准特指可见光波段）3.2
LED显示屏LEDpanel
通过一定的控制方式，由LED器件阵列组成的显示屏幕。3.3
双基色LED显示屏towbasiccolorLEDpanel由红、绿、蓝三基色中任意两基色LED器件组成的LED显示屏。3.4

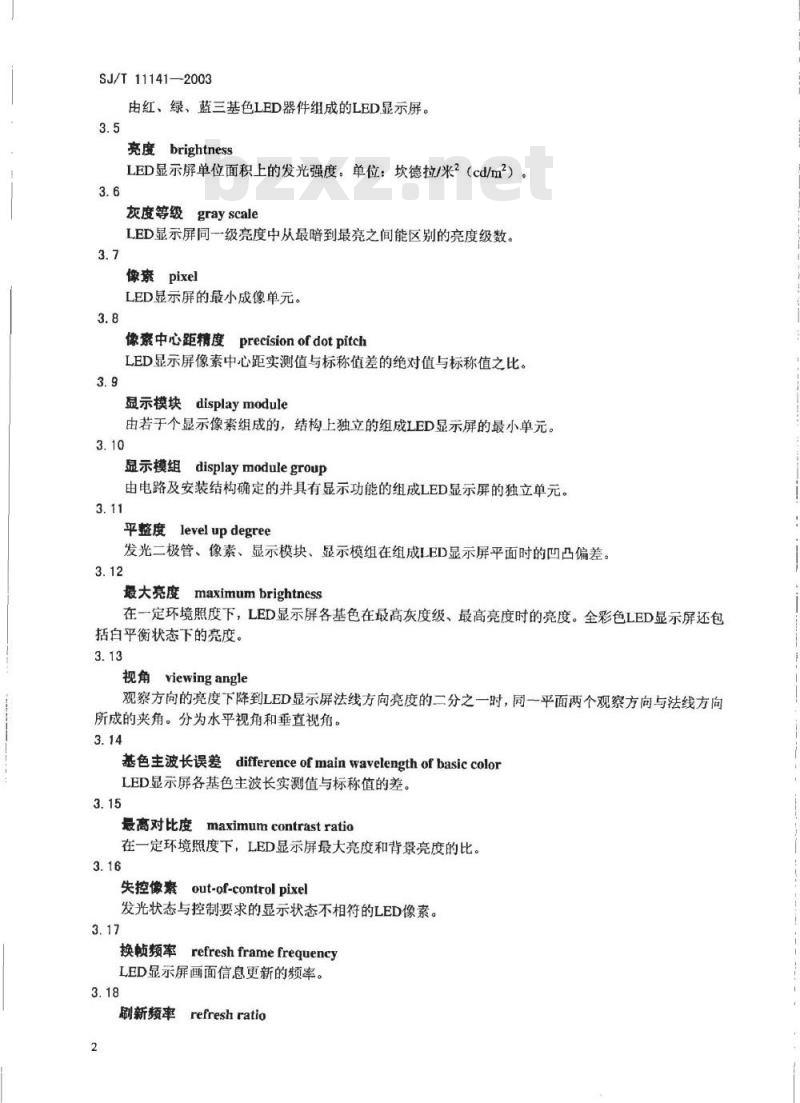

全彩色LED显示屏ful-colorLEDpanelSJ/T11141—2003
由红、绿、蓝三基色LED器件组成的LED显示屏。3.5
亮度brightness
LED显示屏单位面积上的发光强度。单位：坎德拉/米2（cd/m2）。3.6
灰度等级grayscale
LED显示屏同一级亮度中从最暗到最亮之间能区别的亮度级数。3.7
像素pixel
LED显示屏的最小成像单元。
像索中心距精度precisionofdotpitchLED显示屏像素中心距实测值与标称值差的绝对值与标称值之比。3.9
显示模块displaymodule
由若于个显示像素组成的，结构上独立的组成LED显示屏的最小单元。3.10
显示模组displaymodulegroup
由电路及安装结构确定的并具有显示功能的组成LED显示屏的独立单元。3.11
平整度levelupdegree
发光二极管、像素、显示模块、显示模组在组成LED显示屏平面时的凹凸偏差。3.12
最大亮度maximumbrightness
在一定环境照度下，LED显示屏各基色在最高灰度级、最高亮度时的亮度。全彩色LED显示屏还包括白平衡状态下的亮度，
视角viewingangle
观察方向的亮度下降到LED显示屏法线方向亮度的二分之一时，同一平面两个观察方向与法线方向所成的夹角。分为水平视角和垂直视角。3.14
基色主波长误差differenceofmainwavelengthofbasiccolorLED显示屏各基色主波长实测值与标称值的差。3.15
最高对比度maximumcontrastratio在一定环境照度下，LED显示屏最大亮度和背景亮度的比。3.16
失控像素out-of-controlpixel
发光状态与控制要求的显示状态不相符的LED像素。3.17
换快频率refreshframefrequencyLED显示屏画面信息更新的频率。3.18
刷新频率
refreshratio

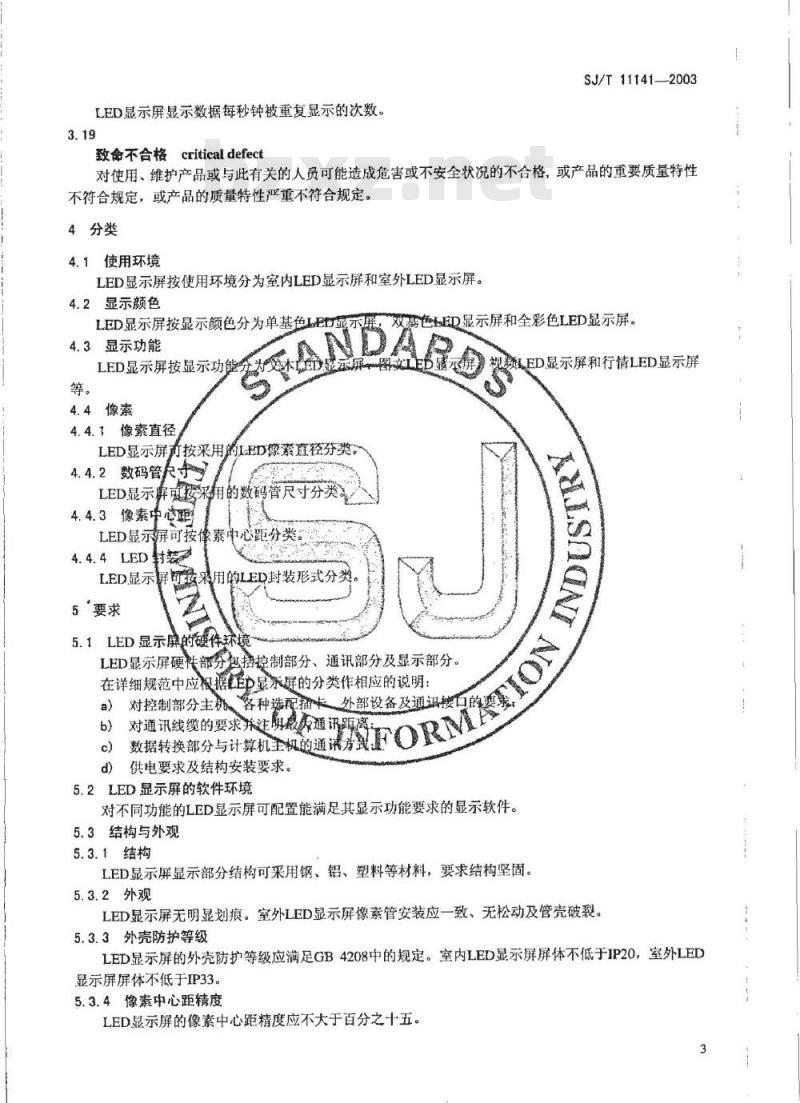

LED显示屏显示数据每秒钟被重复显示的次数。3.19
SJ/T11141—2003
致命不合格criticaldefect
对使用、维护产品或与此有关的人员可能造成危害或不安全状况的不合格，或产品的重要质量特性不符合规定，或产品的质量特性严重不符合规定。4分类
使用环境
LED显示屏按使用环境分为室内LED显示屏和室外LED显示屏。4.2显示颜色
LED显示屏按显示颜色分为单基色LED显示4.3显示功能
LED显示屏按显示功能分为文木LED显等。
4.4像素
4.4.1像素直径
LED显示屏前按采用的LED像素直径分类。4.4.2数码管尺寸此内容来自标准下载网
LED显示屏可要采用的数码管尺寸分类4.4.3像素中心距
LED显示屏可按像素中心距分类
4.4.4LED封装
LED显示
5要求
打按采用的LED封装形式分类
基色LD显示屏和全彩色LED显示屏。图文上显示》想
频LED显示屏和行情LED显示屏
5.1LED显示屏的硬件环境
LED显示屏硬性部分包括控制部分、通讯部分及显示部分。在详细规范中应根据印D显东屏的分类作相应的说明：客种造配描卡一外部设备及通迅接口的要，对控制部分主机
数据转换部分与计算机程FORMP
对通讯线缆的要求并注期最通讯距离b)
供电要求及结构安装要求。
5.2LED显示屏的软件环境
对不同功能的LED显示屏可配置能满足其显示功能要求的显示软件。5.3结构与外观
5.3.1结构
LED显示屏显示部分结构可采用钢、铝、塑料等材料，要求结构坚固。5.3.2外观
LED显示屏无明显划痕。室外LED显示屏像素管安装应一致、无松动及管壳破裂5.3.3外壳防护等级
LED显示屏的外壳防护等级应满足GB4208中的规定。室内LED显示屏屏体不低于IP20，室外LED显示屏屏体不低于IP33。
5.3.4像素中心距精度
LED显示屏的像素中心距精度应不大于百分之十五。3
SJ/T11141--2003
5.3.5平整度
LED显示屏的平整度应不大于2.5mm。5.4安全要求
LED显示屏属GB4943规定的1类安全设备。5.4.1接地
LED显示屏应有保护接地端子。
5.4.2安全标记
5.4.2.1LED显示屏保护接地端子应有标记。5.4.2.2LED显示屏在熔断器和开关电源处应有警告标志。5.4.3对地漏电流
LED显示屏的对地漏电流应不超过3.5mA（交流有效值）。5.4.4抗电强度
LED显示屏显示模组可承受50Hz、1500V（交流有效值）的试验电压1min不应发生绝缘击穿。5.4.5温升
LED显示屏正常使用时在达到热平衡后，屏体结构的金属部分的温升不超过45K，绝缘材料的温升不超过70K。
5.5LED显示屏功能特性
文本LED显示屏应具有文字显示功能。图文LED显示屏应具有文字和图形显示功能。视频LED显示屏应具有文字显示功能、动画功能并可放映视频信号。行情LED显示屏应具有与其相应的行情显示能力。5.6LED显示屏光学性能
5.6.1最大亮度
应在详细规范中规定对LED显示屏最大亮度的要求。5.6.2视角
应在详细规范中规定对LED显示屏视角的要求。5.6.3均匀性
应在详细规范中规定对LED显示屏均勾性的要求。5.6.4基色主波长误差
应在详细规范中规定对LED显示屏基色主波长误差的要求。5.6.5白场色坐标
应在详细规范中规定对LED显示屏白场色坐标的要求。5.6.6最高对比度
应在详细规范中规定对LED显示屏最高对比度的要求。5.7LED显示屏电学性能
5.7.1像素失控率
室内LED显示屏的像素失控率应不大于万分之三，室外LED显示屏的像素失控率应不大于干分之二：且为离散分布。
5.7.2灰度等级
应在详细规范中规定对LED显示屏灰度等级的要求。5.7.3换顿频率
应在详细规范中规定对LED显示屏换赖频率的要求。5.7.4刷新频率
应在详细规范中规定对LED显示屏刷新频率的要求。4
5.8供电电源
SJ/T 11141--2003
LED显示屏的供电电源为220V（1土10%），50Hz（1土5%）或380V（1±10%），50Hz（1土5%）。应在详细规范中规定各类LED显示屏单位显示面积的最大功耗或LED显示屏总功耗。5.9环境适应性
5.9.1控制部分和通讯部分
控制部分和通讯部分的工作条件应满足GB9813中的规定，可在10℃～35℃室温条件下工作。当控制部分或通讯部分与显示部分安装在同一工作环境时，应满足5.9.2的要求。5.9.2显示部分
5.9.2.1推荐温度范围
室内LED显示屏的环境温度为：
·工作环境低温：0℃；高温：40，贮存环境低温：-40℃，高温
室外LED显示屏的环境温度质
-20℃，-10℃，0℃；高盟：509·工作环境低温；可选30%
·贮存环境低温
5.9.2.2湿热
高温：60℃。
在最高工作温度时，
LED显示屏应能在相对湿度为90%的条件下正常工作。5.9.3振动
LED显示屏可水
辆运行中正常工柜
5.9.4运输
火车、飞机等运输、装卸、搬动中受到的动。LED显示屏豆使电汽车火东、飞机等普通运输工具运输。5.10可靠性要求
LED显示房
检验方法
载屏应能在所安装的车
平均无故障工作时间MTBF（ml>不低于10000片显水模组的
6.1LED显示屏的硬件环境
用目测方式检查bED显紊屏的硬件环境，应满足5.1的要求。6.2LED显示屏的软件环境
用目测方式检查LED显示屏的较环境6.3结构与外观
6.3.1结构
用目测方式检查LED显示屏的结构，应满足5.3.1的要求。6.3.2外观
用目测方式检查LED显示屏的外观，应满足5.3.2的要求。6.3.3外壳防护等级
LED显示屏的外壳防护等级按照GB4208中规定的方法进行，应满足5.3.3的要求。6.3.4像素中心距精度
用精度为0.02mm的通用量具测量LED显示屏的像素中心距精度，应满足5.3.4的要求。6.3.5平整度
用精度为0.02mm的通用量具测量LED显示屏的平整度，应满足5.3.5的要求。6.4安全要求
6.4.1接地
用目测方式检查LED显示屏，应满足5.4.1的要求。SJ/T11141—2003
6.4.2安全标记
用目测方式检查LED显示屏的安全标记，应满足5.4.2的要求。6.4.3对地漏电流
在1.1倍额定电源电压下，测试LED显示屏电源线对金属外框间的对地漏电流，应满足5.4.3条的要求。
对由其电路图分析可以明显看出对地漏电流超过3.5mA，但不会超过输入电流的5%的LED显示屏，对其随机抽取的显示模组进行对地漏电流的测试，应满足5.4.3条的要求。6.4.4抗电强度
LED显示屏电源开关处于通的位置，在交流电源输入端与金属外框或可触及的金属结构件间施加1500V（交流有效值），1min，应满足5.4.4的要求。6.4.5温升
LED显示屏在满负荷工作30min后用测温计测试各可触及点温度，应满足5.4.5的要求。6.5LED显示屏功能特性
根据LED显示屏的不同种类，对LED显示屏的功能特性进行检查，应满足5.5的要求。·对文本LED显示屏通过目测检查文字显示功能。·对图文LED显示屏通过目测检查文字和图形显示功能。·对视频LED显示屏通过目测用LED显示屏与计算机监视器进行对比检查文字显示功能，用放映计算机动画进行对比检查动画功能，还应用视频源检查放映视频信号的能力。·对各种行情LED显示屏，应使用相应测试软件检查其行情显示功能。6.6LED显示屏光学性能
6.6.1最大亮度
按照SJ/T11281中规定的方法检查LED显示屏最大亮度，应满足5.6.1的要求。6.6.2视角
按照SJ/T11281中规定的方法检查LED显示屏视角，应满足5.6.2的要求。6.6.3均匀性
按照SJ/T11281中规定的方法检查LED显示屏的均匀性，应满足5.6.3的要求。6.6.4基色主波长误差
按照SJ/T11281中规定的方法检查LED显示屏基色主波长误差，应满足5.6.4的要求。6.6.5白场色坐标
按照SJ/T11281中规定的方法检查LED显示屏白场色坐标，应满足5.6.5的要求。6.6.6最高对比度
按照SJ/T11281中规定的方法检查LED显示屏最高对比度，应满足5.6.6的要求。6.7LED显示屏电学性能
6.7.1像素失控率
用目测方式检查LED显示屏的像素失控率，应满足5.7.1的要求。6.7.2灰度等级
按照SJ/T11281中规定的方法检查LED显示屏灰度等级，应满足5.7.2的要求。6.7.3换顿频率
按照SJ/T11281中规定的方法检查LED显示屏换顿频率，应满足5.7.3的要求。6.7.4刷新频率
按照SJT11281中规定的方法检查LED显示屏刷新频率，应满足5.7.4的要求。6.8供电电源
用瓦特表等测量LED显示屏的供电电源功率，应满足5.8的要求。6.9环境适应性
SJ/T11141—2003
6.9.1高温负荷试验
高温负荷试验按GB2423.2的规定对显示模组进行。对室内屏在（40士2）℃条件下，对室外屏在（50土2）℃条件下通电工作8h，每小时进行一次检查。对LED显示屏的功能特性和像素失控率等进行检查。应满足5.5和5.7.1的要求。
6.9.2低温负荷试验
低温负荷试验按GB2423.1的规定对显示模组进行。在规定的低温条件下通电工作8h，每小时进行一次检查。对LED显示屏的功能特性和像素失控率等进行检查。应满足5.5和5.7.1的要求。6.9.3高温存贮试验
高温存贮试验按GB2423.2的规定对显示模组进行。在（60土2）℃条件下存贮4h，在室温条件下恢复4h后，对LED显示屏的功能特性和像素失控率等进行检查。应满足5.5和5.7.1的要求。6.9.4低温存购试验
低温存贮试验按GB2423.1的观定对显真维速行在40去℃条件下存贮4h，在室温条件下恢复4h后。对LED显示屏的功能特性像素等进行检查，应满足55和5.7.1的要求。6.9.5湿热负荷试验。
混热负荷试验按GB2423.3的规定对显示模组进行。对室内屏在%40±2）℃相对湿度为87%～93%的条件下，对室外屏在（502）℃，相对湿度为87%～93%的条件下通电工作8h，每小时进行一次检查。对LED显示屏的功能筛性和像素失控率等进行检查。应满足5.5和5.7F的要求6.9.6恒定湿热试验
恒定湿热我验按2423.3的规定对显示模组进行。对室内屏在（40±2），相对显度为87%～93%的条件下，对室外屏准（50±2】℃，相对湿度为87%～93%的条件下存赋48h在延试验结束后，立即进行对地漏电流、抗电强度和温升的测氧，应满足5.4.3、5.4.4、5.4.5的要求。再疆望温环境下恢复4h后，对LED显示避的功能特性和像素失控率等进行检森。应满足5.5和5.71的要求6.9.7振动试验
振动试验按GB65&7.4的规定对显示模纽进行，在振动频率5Tiz~55Hz+5z娠幅为0.19mm的
大。试验结束店，对LEb显示屏的功能特性和像条件下，5min起我一次
一个方向每个方向扫描二
素失控率等进行检查域满足5.5和5.7.4的要求。6.9.8运输试验
运输试验按GB6587%规定的三级流通条件对显示模组进行。试验结案对LED显示屏的功能特
性和像素失控率等进行检查。应满足5.5和5.7.1的要求。对车载移动作的LED显示屏，应进行现场运INFORMA
输试验。
6.10可靠性试验
LED显示屏的平均无故障工作时间按GB11469的规定对显示模组（不少于1024像素）进行。α=20%，β=20%,Dm=3.0。
7检验规则
7.1检验项目
本产品分为鉴定检验和质量一致性检验，检验规则按GB6593中的有关规定，其检验项目和要求按表1的规定。
7.2鉴定检验
7.2.1鉴定检验由质量检验单位负责进行。7.2.2抽样方法及检验项目
7.2.2.1对LED显示屏的硬件环境、软件环境、结构与外观、安全要求、功能特性、光学性能、电学性能、供电电源进行检查，应满足5.1～5.8的要求。SJ/T11141—2003
试验项目
硬件环境
软件环境
外观及结构
安全要求
功能特性
光学性能
电学性能
供电电源
可靠性
鉴定检验
为必须进行检验的项目：
为不进行检验的项目。
表1LED显示屏的检验项目和要求质量一致性检验
技术要求
(章条号)
检验方法
（章条号）
7.2.2.2从7.2.2.1检验合格的LED显示屏随机抽取二套显示模组按5.9进行环境适应性检验。7.2.2.3对鉴定的LED显示屏按5.10的要求进行可靠性试验。采用GB11463规定的定时定数截尾试验方案1-2。
7.2.3合格判据
在7.2.2.1，7.2.2.2的检验中，允许出现二次非致命不合格，超过者判为不合格。7.2.2.3的检验应符合GB11463的要求。7.3质量一致性检验
7.3.1质量一致性检验分为A组检验，C组检验和F组检验。7.3.2A组检验
7.3.2.1A组检验的项目按表1的规定。LED显示屏需100%进行检验。对任一项不合格的产品均需退回生产部门修复后，重新提供检验。7.3.2.2A组检验由LED显示屏生产单位质量检验部门或委托质量检验单位负责进行，定货方可派代表参加。
7.3.3C组检验
7.3.3.1批量生产的产品，生产间断时间大于十二个月时，每批都应进行环境适应性检验，连续生产的产品每两年进行一次环境适应性检验。改变设计、工艺、主要元器件及材料时，要进行环境适应性检验。
7.3.3.2环境适应性检验由LED显示屏生产单位质量检验部门或委托质量检验单位负责进行。在质量一致性A组检验合格的显示模组中随机抽取二套，进行环境适应性检验。7.3.3.3在环境适应性检验整个过程中允许出现二次非致命不合格。经修复后从出现不合格的项目起继续进行检验。对环境适应性检验不合格的LED显示屏，禁止出厂。并需对全部在制品和成品进行重新检验。找出问题原因后重新进行环境适应性检验。7.3.4F组检验
7.3.4.1F组检验为可靠性试验。采用GB11463规定的序贯截尾试验方案2-3。7.3.4.2批量生产的产品，每两年都应进行可靠性验证试验，改变主要设计、工艺、主要元器件及材料时要进行可靠性试验。
7.3.4.3可靠性试验由LED显示屏生产单位质量检验部门或委托质量检验单位负责进行。在质量一致性检验合格的显示模组中按GB11463的要求抽取样本，进行可靠性试验。8
SJ/T1114t—2003
7.3.4.4对可靠性试验不合格时的LED显示屏，禁止出厂。并需对全部在制品和成品进行重新检验。找出问题原因后重新进行可靠性试验。7.3.5质量合格判定
每一项检验均应符合本规范要求，A组、C组、F组检验均应合格。8标志包装运输贮存
LED显示屏的包装、标志和贮存应符合SJ/T10463的要求。8.1标志
8.1.1产品标志
应在LED显示屏的适当位置上安装铭牌。MSTANDARDS
8.1.1.2铭牌须包含下列内容
a）商标：
产品名称或型号
生产日期；
制造厂名。
包装标志
LED显示屏
产品型
包装箱的标志应符查GB6388的要求：制造
8.2包装
等图示标志，这些标志应符合b的规定。小心轻放”、“怕湿”
毛证及装籍印期
定的包装箱包装。
包装须将合防潮防报、防腐要求。每批包装箱电脑在
标定的箱中装存产品检验合格证明、装箱单8.3运输
包装好的产品可用在向交通工具真运辅
机械损伤。
8.4贮存
但运输过程应避免雨雪添袭
INFORMA
备件附件清单及随机的文件清
阳久晒、接触腐蚀性气体及
LED显示屏贮存温度范围0℃～40℃，相对湿度不大于80%，周围环境无酸碱及腐蚀性气体，且无强烈的机械振动、冲击及强磁场作用。中华人民共
电子行
LED显示屏通用规范
SJ/T11141—2003
中国电子技术标准化研究所
中国电子技术标准化研究所
电话：（010）84029065传真：（010）64007812地址：北京市安定门东大街1号
邮编：100007
网址：cesi.ac.cn
开本：880×12301/16印张：
字数：24千字
2003年8月第一版2003年8月第一次印刷版权专有
