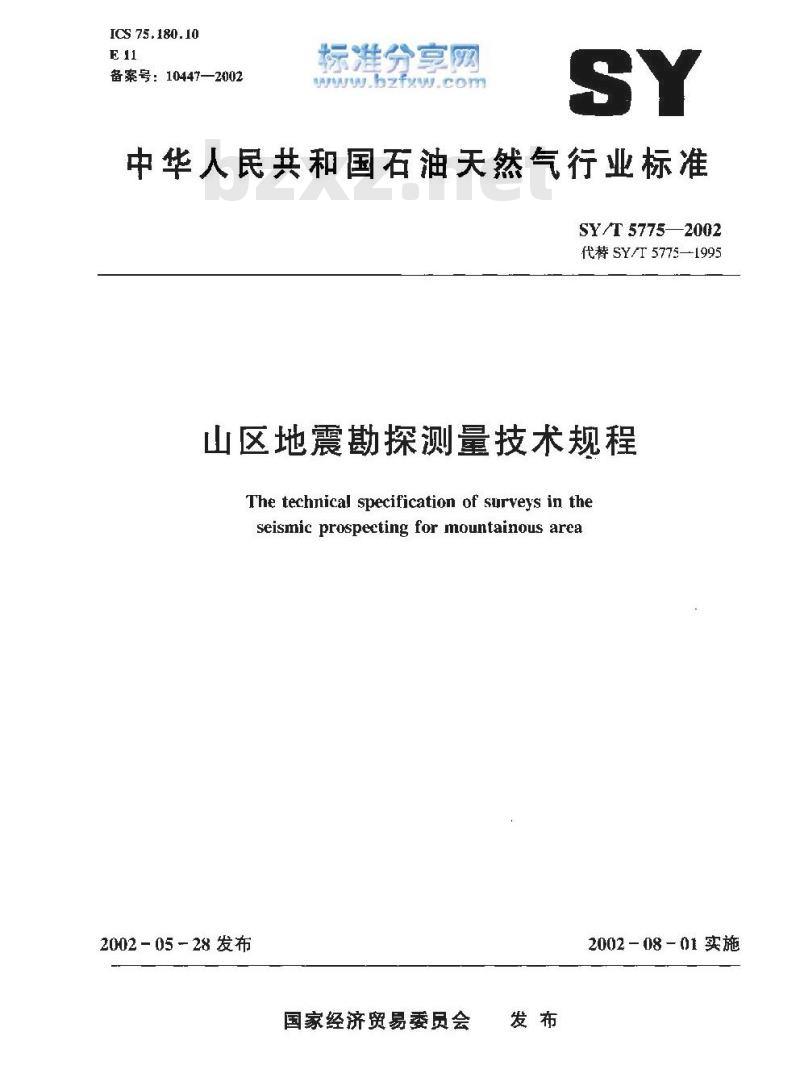

中华人民共和国石油天然气行业标准SY/T 5775-2002
代替 SY/T 5775—1995
山区地震勘探测量技术规程
The technical specification of surveys in theseismic prospecting for mountainous area2002 - 05 - 28 发布
国家经济贸易委员会
2002- 08-01 实施

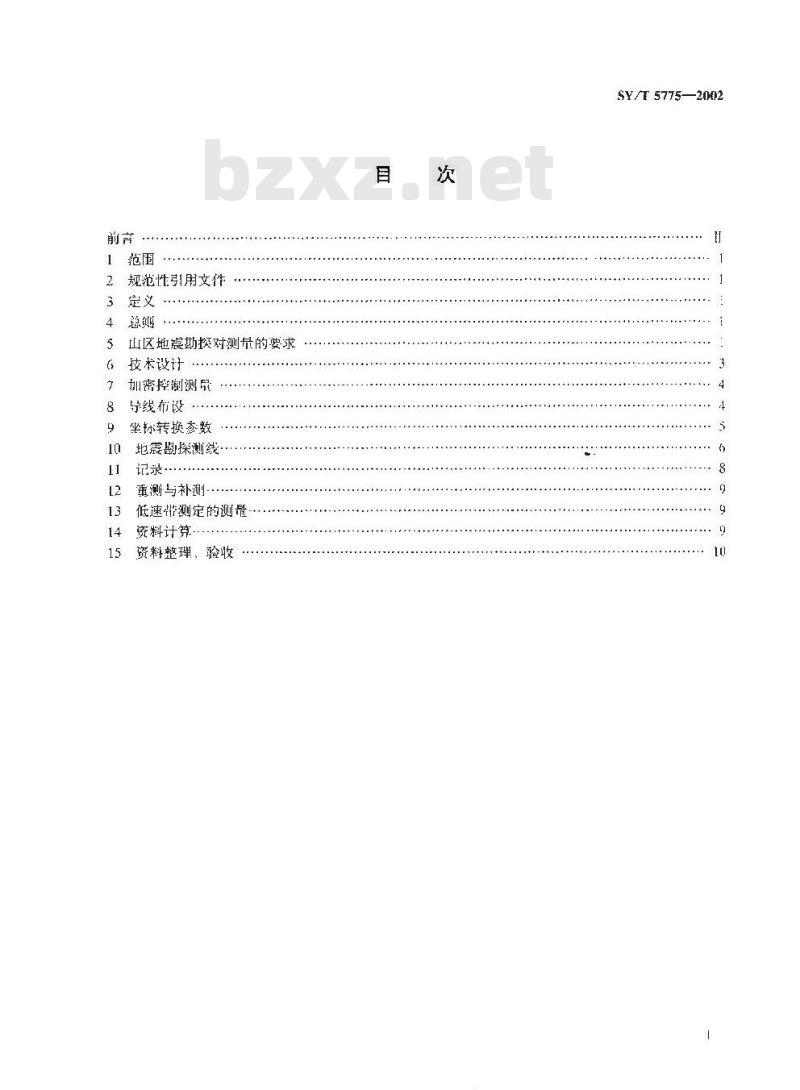

规范性引用文作
山区地震勘探对测量的要求
技术设计
圳密控制测
导线布设
坐标转换参数
地震勘探测线
重测与补测
低速情测定的测量
资料计算
资料整理、验收
SY/T 5775—2002
SY/T 5775—2002

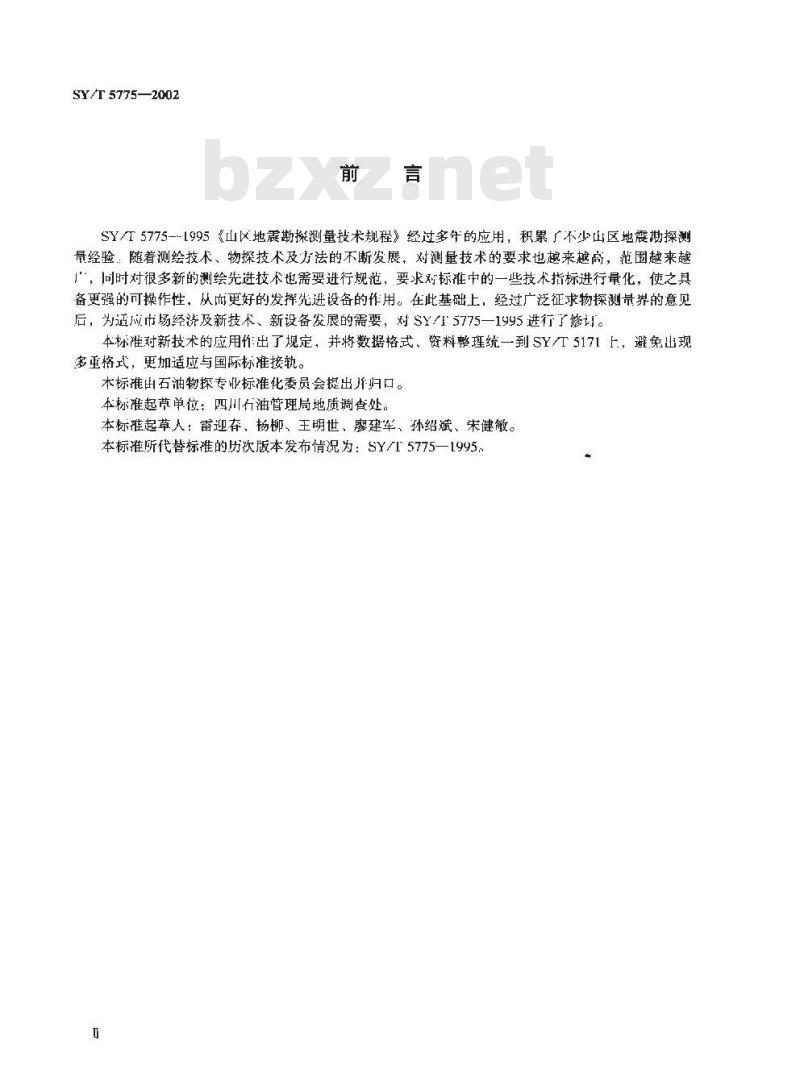

SY/T5775-1995《山区地震勘探测量摄术规程》经过多年的应用，积累『不少山区地震勘探测量经验：随着测绘技术、物探技术及方法的不断发展，对测量技术的要求也越来越高，范围越来越\，同时对很多新的测绘先进技术地需要进行规范，要求对标准中的一些技术指标进行量化，使之具备更强的可操作性，从而更好的发挥先进设备的作用。在此基础上，经过广泛征求物探测量界的意见后，为适成市场经济及新技术、新设备发展的需要，对SY/F5775一1995进行了修训。本标准对新技术的应用作出了规定，并将数据格式、资料整理统一到SYT5171上，避免出现多重格式，更加适应与国际标准接轨。本标推出石油物探专业标准化委员会提出归口。本标准起节单位：四川石油管理局地质调查处。本标雅起草人：雷迎吞、杨柳、王明世、廖建军、孙绍斌、宋健敏。本标准所代替标准的历欢版本发布情况为：SY/T5775一[995，1范围

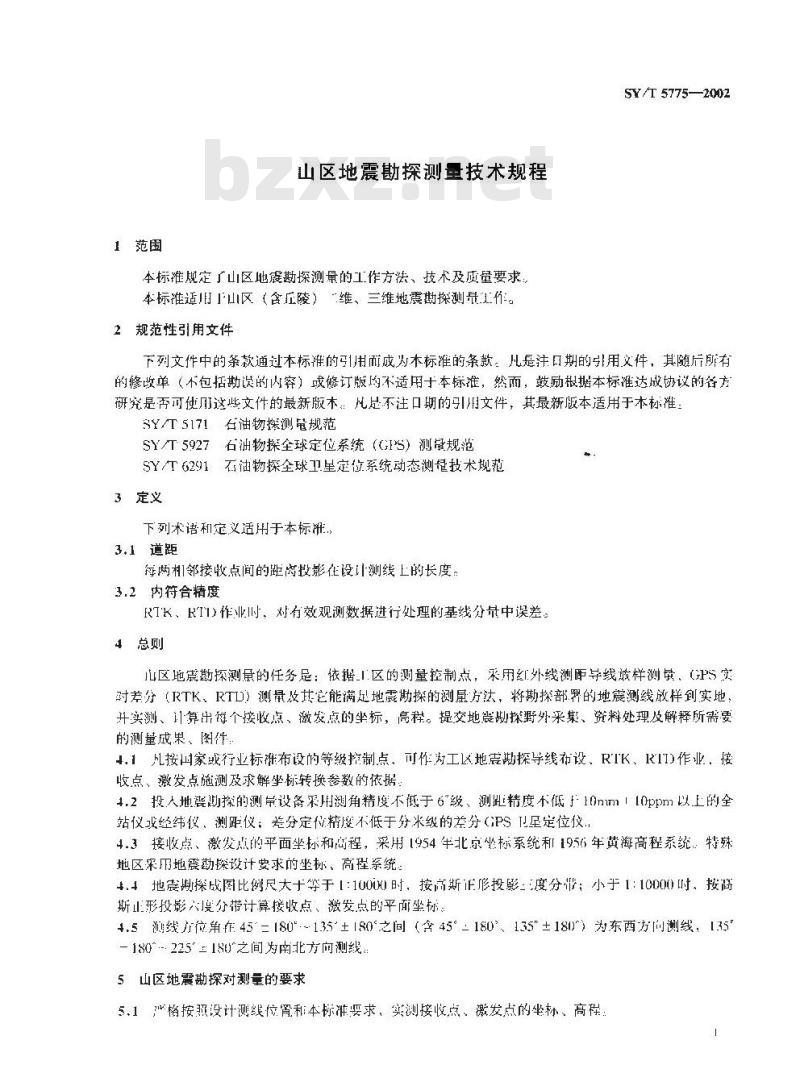

山区地震勘探测技术规程
本标准规定广山区地霆勘探测量的工作方法、技术及质量要求：本标准适川山区（含压陵）维、三维地震勘探测量作。2规范性引用文件
SY/T5775—2002
下列文件中的条款通过本标谁的引用而成为本标准的条款：儿是注目期的引用文件，其随后所有的修改单（不包括勘误的内穿）或修订版均不适用本标准，然而，鼓励根据本标准达协议的各方研究是否可使用这些文件的最新版本：足不注口期的引用文件，其最新版本适用于本标谁：SY/T5171：石油物探测宽规范
SY/T5927石油物探全球定位系统（GPS）测规范SY/T6291石油物探全球卫星定位系统动态测技术规范3定义
下列术语和定义适用于本标准.
3.1道距
每两相邻接收点间的距离投影在设计测线上的长度：3.2内符合精度
RTK、RTI)作业时，对有效观测数据进行处理的基线分量中误差。4总则
心区地震勘探测量的任务足：依据1.区的测量控制点，采用红外线测臣导线放样测、（GPS实对差分（RTK、RTD）测量及其它能满足地震勘探的测凰方法，将勘探部界的地震测线放样到实地并实测、计算出每个接收点，激发点的坐标，高程。提交地震勘探野外采集、资料处理及解释所需要的测量成果、图件：
+.1凡按国家或行业标谁布设的等级控制点，可作对工区地震勘探导线布设、RTK、KITID作业，接收点、激发点施测及求解坐标转换参数的依据，4.2投人地助探的测常设备采用测角精度不低于6级、测趾精度不低于10mm「10ppm以上的全站仪或经纬仪、测距仪：差分定位精度不低于分来级的差分（PS卫星定位仪.4.3接收点、激发点的平面坐标和离程，采用1954牛北京坐标系统和1956年黄海高程系统：特殊地区采历地震勘探设计要求的坐称、高理系统。4.+地震期探战图比例尺大十等于【：10000时，按高斯正投影：度分带；小于1：10000时、按商斯山形投影度分蒂计算接收点、撇发点的平而坐标4.5测线方位角在45\=180″~135°±180°之间（含45°二180，135”±180°）为东西方向测线，【35—180225°二180°之间为南北方向测线5山区地震勘探对测量的要求

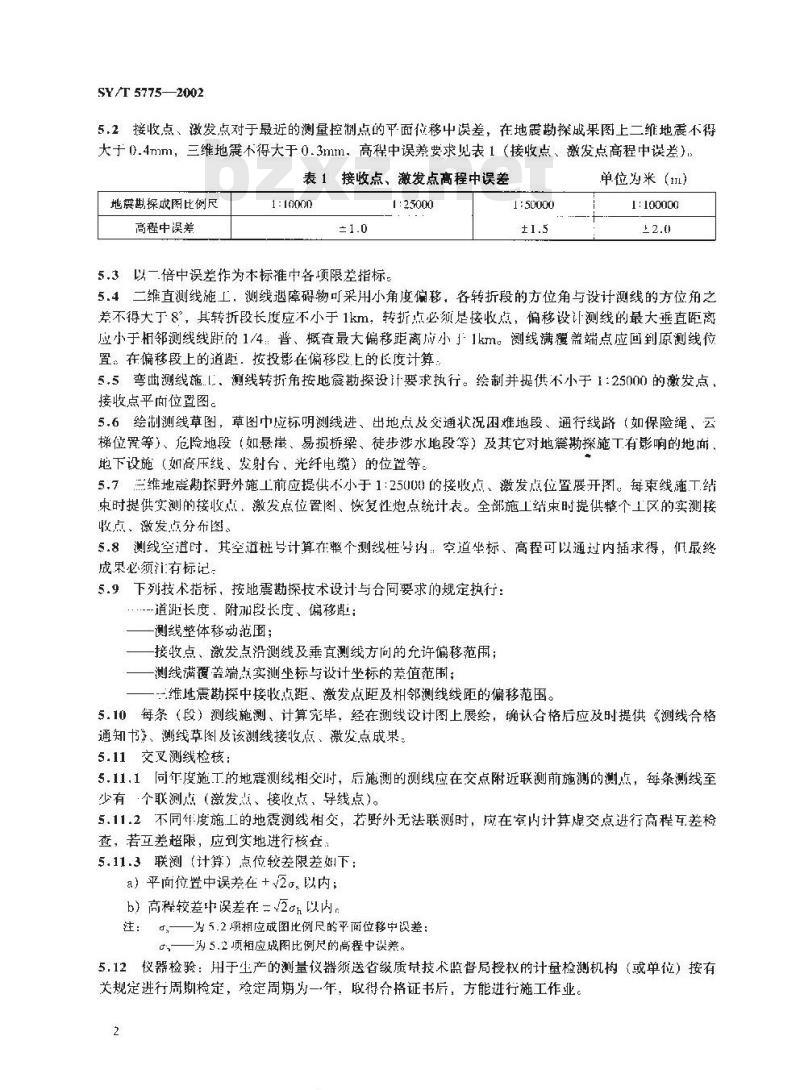

5.1\格按照设计测线位肾和本标准要求，实测接收点、激发点的坐称、高程：SY/T 5775-2002
5.2接收点、激发点对于最近的测量控制点的平面位移中误差，在地震勘探成果图上二维地震不得大于0).4mm，三维地震不得大于0.3mm，高程中误要求见表1（接收点、激发点高程中误差），表1接收点、激发点高程中误差
地露勘探成图比例尺
高程中误差
1:10000
1:25000
5.3以一倍中误差作为本标中各项限差指标。1:50000
单位为米（)
1:100000
5.4二维直测线施工，测线巡障碍物可采用小角度偏移，各转折段的方位角与设计测线的方位角之差不得大丁8°，其转折段长度应不小于1km，转折点必须是接收点，偏移设计测线的最大垂直距离应小于相邻测线线距的1/4：普、概查最大偏移距离应小」1km。测线满覆盖端点应回到原测线位置在偏移段上的道距．按投影在偏移段上的长度计算：5.5弯曲测线施1、测线转折角按地震勘探设计要求执行。绘制并提供不小于1:25000的激发点，接收点平面位置图。
5.6绘制测线草图，草图中应标明测线进、出地点及交通状况困难地段、通行线路（如保险绳、云梯位置等）、危险地段（如悬岸、易损桥梁、徒步涉水地段等）及其它对地震勘探施工有影响的地而、地下设施（如高压线、发射台、光纤电缆）的位置等。5.7三维地震勘探野外施工前应提供不小于1:25000的接收点、激发点位置展开图。每束线施工结束时提供实测的接收点，激发点位置图、恢复性炮点统计衣。全部施工结束时提供整个工区的实测接收点、激发点分布图。
5.8测线空道时，其空道桩号计算在整个测线桩号内：空道坐标、高程可以通过内插求得，们最终成果必须江有标记：
5.9下列技术指标，按地震勘探技术设计与合同要求的规定执行：-道距长度。附加段长度、偏移距：一测线整体移动范围；
-接收点、激发点沿测线及垂直测线方向的允许偏移范用；一测线满覆盖端点实测坐标与设计坐标的差值范围；维地震勘探中接收惠距，激发点距及相邻测线线距的偏移范围5.10每条（段）测线施测、计算完毕，经在测线设计图上展绘，确认合格后应及时提供《测线合格通知书》、测线草图及该测线接收点、激发点成果。5.11交叉测线检核：
5.11.1同年度施工的地震测线相交时，后施测的测线应在交点附近联测前施测的测点，每条测线至少有·个联测点（激发点、接收点，导线点）。5.11.2不同年度施工的地震测线相交，若野外无法联测时，应在室内计算虑交点进行高程互差检查，若互差超限，应到实地进行核查：5.11.3联测（计算）点位较差限差如下：a）平面位置中误差在+v2o以内；b）高程较差中误差在=V2ch以内。注：d，—为5.2项相应成图比例尺的平面位移中误差：c——为5.2项相应成图比例尺的高程中误差。5.12仪器检验：用于生产的测量仪器须送省级质量技术监督局授权的计量检测机构（或单位）按有关规定进行周期检定，检定周期为一年，取得合格证书后，方能进行施工作业。2
6技术设计
6.1收集资料
SY/T 5775--2002
6.1.1根据工区范围、收集测区的地形图、控制点成果、高程异常资料及其它有关资料、图件等控制点成果应标明等级、坐标及高程系统。6.1.2收集测区及邻区的行政区划图、交通图、气象资料等。6.2踏勘工区
将地震勘探设计测线、控制点成果展绘丁地形图上，对工区进行全面踏勘，其任务是：踏勘工区内榨制点莅置，检查其标志的稳定性和可靠性：了解测区内地形、地物，地面及地下设施和政管辖、工农牧布：人文交通等情况：会同地震勘探、地质人员，根据设计测线位貿的地形、地质情况，确定测线端点、拐点的具体位置：
了解干扰源对印星大地测量的影响程度及开展卫星大地测量、RTK、RTD测量作业的可行性；
根据踏勘任务，绘制踏勘卓阁
6.3编写测量技术设计书
内容包括：
a）概述：
测区概况及任务要求；
一使用仪器型号及检验情况。
b）技术依据：
-技术规范：
-地震勘探技术设计：下载标准就来标准下载网
测区的地震助探成图比例尺；
测量依据的坐标、高程系统、投影方式，心）技术要求及作业方法：
本1区技术难点、施难点及解决的办法；加密控制点计划及CPS控制点高程计算方法；施工方法；
接收点、激发点垂直测线方向偏移范围；接收点、激发点沿测线方问偏移范围；二维测线端点、拐点的实测坐标与设计坐标的差值充许范围；三维接收点，激发点的允许偏移半径，相邻接收点间、激发点问和接收线间、激发线间的距离误差允许范围；
-RIK、RTD作业时高程计算方法：空道的处理：
加密激发点或变观时的测量作业方法；地装勘探对测量的其安技术要求di质量控制措施：
一-影响测量施工及测量成果质带的主要因素及控制措施：.-测量标志的要求及保护措施：e）设计测线位置：
二维砸震测线起、闭点号，设计坐标、方位，测线长度等；SY/T 57752002
三维地寇测网起穿坐标原点，测线设计方位、施工边界、一次覆盖边界、满覆盖边界及线束关系、接收线、激发线起止桩号等。f其它要求：
资料计算、整埋、上交。
7加密控制测量
7.1若上区内已有的部分控制点不能满足需要，应根据T区情况分别按SY/T5171、SY/T5927、SY/T629［布设加密控制点，
7.2布设CPS网时，若.T区内的已知离程控制点少于3个，可采用水准测量或角高程测量（高程导线）联测GPS网点，联测的高程成果可作为工区RK、RIT)作业时GPS高程向海拨高转换中高程异常值的求解依据，
8导线布设
8.1导线布设技术要求
8.1.1仪器精度：
a）地震勘探导线采用经纬仪导线形式布设，逆长采用测距精度为10rrit11+10ppm以上的红外线测距仪测定，水平角和大顶距采用不低于J级的经纬仪测定：b）了三角高程联测的高程导线，边长采用测距精度为5mm+5ppm以上的红外线测距仪测定，水平角和天项距来用不低于2级的经纬仪测定：8.1.2导线长度及各项闭合差限差见表2（导线主要技术要求)表 2 导线主要技术要求
地震期探
成图比例尺
110000
1:25000
1:50000
1:100000
商程导线
导线总长
全民相
对精度
172500
1/2000
注：V为导线水角观测个数，S为单条导线总长：方位角
闭合差
8.1.3当测线位于技影带边缘地区，以下几项改正应在野外现场进行：a）距离役影到大地水准面上的改正；b）距离归算到地图没影面上的改正；）三角高程测量时地球曲率与人气折光差的改正，高程闭合差
8.1.4表2所规定的技术指标，在特殊地区若不能满足地震勘探需要（或无法实施），可在满足5.2规定的条件下单独设计导线技术指标，但必须先估算其导线精度，确认能达到精度要求后才能施工。8.2导线布设形式
8.2.1起闭于两己知点上和两方位角间的附合导线。8.2.2起闭于同一已知点上不同方位角的坏形闭合导线。8.2.3起闭于同一已知点1同·方位角的环形闭合导线，但必须在导线任点上做方位或坐标检核，以证明起始点的可靠性
SY/T 5775--2002
8.2.4特殊地段可布设支导线，但支导线必须在最后一点逃行坐标、高程校核，其校核边长不计人支导线总长：支导线长度、检梭误差限差见表3表3支导线主要技术要求
地震勘探成图比例尺
t:50000
1:100000
支导线长度，km
检核对象为以下儿种类型：
平面位移限差，m
-3.n以内
三3.0以内
-5.0 以内
±.0以内
高程限差，m
+2.0以内
-2.0以内
±2.5以内
+3.0以内
除本支导线齐点（含本支导线上发展的接收点、激发点）以外的各类导线点、接收点、激发点：
工区内的所有控制点：
8.3导线的发展
附合导线可以发展一次导线：
8.+导线观测技术要求
8.4.1边长测定：
a）单测定两次、取至0.01m，两次H差不超过0.05m。取算术平均值；h）单条导线平均边长不大丁2km，最大边长不超过4km8.4.2角度观测：
a）水平角、天顶距（山丝法）测回测定；b）水平角、天预避同一测站内观测值限见表4.表4水平角、天顶距观测值限差
两倍照准差
两倍照准差五差
(26）
注：市设高程导线时，指标差及行.差值取=30°指标养
指标差亚差
8.4.3导线起、闭方位角可采用天文方位测量、控制点反算等方法迹行，采用大文方位测量，其测最方汰及技术要求执行SY/5171的规定。8.4.4导线高程采用直、反炭测，点、反战高差较差的限差按0.5S计算，导线边长小于0.5lkm时，按.5km计算直、反靓商差较差的限差：S取km、讨算缩果为m：8.4.5仪器高、规标高量瑕至0.01m.9坐标转换参数
坐标转换参数可选择下列中的一组：9.1
a）一个平移参数（参数）：
b）三个平移参数，三个旋转参数、一个尺度比（七参数）：），个平移参数、一个尺度比（四参数)：5
SY/T 5775-2002
d）三个平移参数，三个旋转参数（六参数)。9.2采用现有的、符合技术要求的转换参数，在正式投人作业前应对其进行检验。9.2.1检验方法：
a）采用RTK、RII)放样方法复测国家或行业控制点、地震谢深测量的接收点、激发点；h）在GPS网中采用转换参数将转换的成果同控制点已知成果进行比较。9.2.2检验限差：
AX≤1.0m; AY.1.0m; Ah≤.1.0m.9.3若工区内没有转换参数，可采用以下方式进行求取：a）利用工.区内的国家控制点的WGS一84坐标和北京54坐标系求取；b）利用CPS网的WGS-84坐标和北京54坐标系求取：）若工区中只有1个控制点具有地方坐标，经检验确认该点点位推确无误时，可采用单点的地方坐标和WGS84坐标解算本工区的坐标转换参数，单点定位确定坐标转换参数时其单点定位的时间不得少于6h；
d）上述求解的转换参数限本工区的地震勘探测使用，并按9.2.1的方法进行检验，其坐标、高程检验限差应不大于0.6m
10地震勘探测线
10.1接收点、激发点编号
10.1.1二维测线：
a）测线号、接收点、激发点号应与地震勘探设计一致。若因特殊原因，施工中间环节接收点、激发点编号与设计编号不能一致时，最终成果应转换成与地震勘探设计一致的编号方式。b）可采用米杭号或简化性号，整个T区测线按出西向乐、由南向北递增（特殊地区按地震勘探设计要求的编号方式执行)。
）采用简化桩号进行一维施工时，起始桩号应加常数，起始号应足以使整条测线不出现负桩号。
10.1.2三维测线：
a）接收点、线和激发点、线以及（MI’点、线按西小东大、南小北大的原则进行编排。h）一殷情况下激发点、接收点用入位数表示，前三位表示线号，后三位表示点号，001--499表示接收线号，501～999表示激发线号。r）恢复性激发点仍按移动前激发点的编号，但在编号后要表明移动的方向和距离。沿接收线方向向大号方向移动用“+”表，向小号方向移动川“”表示，距离单位为米。示例：502056--200表示原5020.56这一激发点沿接收线方向间小号移动了200rm10.1.3特殊地区或按特殊方法施工的编号按具体项目的勘探技术要求执行。10.2标志
a）来用明显、能保存到施工结束的材料做接收点、激发点杯志，在标志上面写明测线号、接收点、激发点号
b）二维施工，采用道问激发时，应采用不同颜色（或不同材质）的标志区分接收点、激发点采用道上激发时，暑同一点弓的激发点和接收点不在同：“位置，应采用不同颜色（或不同材质）的标志区分接收点、激发点，c）三维施工时，应采用不同颜色（或不同材质）的标志区分接收点、激发点。恢复性激发点应采用不间于山常接收点、激发点的第三种颜色作标记，10.3接收点、激发点施样
10.3.1一维点测线范1：为选样最仕发，接收条件，接收点，激发点位罩中斯质员根据地质条件心
在允许范围内进行选择：
10.3.2维直测线各接收点、激发点的放样范闹按下述要求执行：SY/T 5775—2002
的）接收点、邀发点沿测线方向实测与设计位置的距离（桩差）不大于1/10个道距值：b）实测道距底控制在D±2m范围内；注：D——为设让道距长度：
m。—为接收点沿测线方向充许移动范围（桩差），c）接收点垂直测线方向的距离（偏移）不大于个道距值；d）激发点垂直测线方向的距离（偏移）按具体项目要求执行：）特殊地区应根据具体项目的勘探技术及期探精度确定接收点、激发点放样范围。10.3.3二维施1.前，根据地震勘探设计提供的基础资料（起算坐标原点、测线设计方位角、地面施工边界、接收线距、激发线距、接收点距，激发点距）推算出每束线的激发点、接收点的设计坐标位置，接收线，激发线的起闭桩号。10.3.4一维勘探各接收点、激发点的放样范围的限定值按下述要求执行：a）无障碍情况下，接收点，激发点应以设计位置为中心，5m半径范围作为其放样限定：）遇障碍时，激发点的设计位置可顺激发线方向或重直激发线方向按设计点距的整倍数移动放样要求仍按a）款执行；接收点成垂百接收线方问尽量靠近设计位置。c）特殊地区应根据具体项目的勘探技术及勘探精度确定三维谢探各接收点、激发点放样范围：10.4常规测量方法放样
利用极坐标法或坐标测量方法进行测量时、坐标、高程（路离、水平角、大顶距）采用单规半测回测定。
10.5实时动态【RTK，RTD】测量方法放样10.5.1参考站
10.5.1.1控制点达到4.1及第7章要求的精度，可作为参考站。一个下区内，若采用不同系统的控制点（国测、军测、水利等）作为参考站，应对其进行相容性检验，其坐标不超过土1m离程↑.差不超过±0.5ms
10.5.1.2参考站可采用实时差分（RIK、RTD）测量方法向外发展参号站，连续发展次数不超过3次，对发展参考站应进行检核。若采用10.5.2.1c）对发展的参考站的人地高进行改正，则发展参考站的高程异常值一原参考站的高程异常值变化不得超过土0.5mE）检核方法：静态、快速静态、RIK、RTE)复测；b）检核对象：发展的参考站或巾它所测的接收点、激发点；）检核限差：△X≤0.2m；
10.5.2流动站
A Ys0.2m:
A≤0.4mu
10.5.2.1流动站的GPS高程向海拔高转换十，其高程异常值按以下儿种方法进行求取：a）通过已有的高程异常值数据库提取；）通过已知点的海拨高程内插拟合求取c）通过参考站的高程异常值对流动站的大地高进行改正；d）通过高程异常图量取
10.5，2.2数据链能保证参考站与流动站正常通讯时，实时分流动站到参考站的距离不限但必须保证在接收机初始化以后内符合精度达到规定要求才能放样：若采用10.5.2.1c）对流动站的大地高进行改正。则流动站到参考站的距离应使高程异常值变化不得超过土1m。10.5,2.3实时差分（RTK、RID）测量的内符合精度在初始化后应控制在该型号仪器的生产厂商规定的指标以内：
10.5.3复测
SY/T 5775-2002
10.5.3.1实时差分测量有下列情况之一时，应复测2个以上接收点，激发点或复测2次单个控制点进行检核后，才能进行施工：
a）每门施工前：
b）搬迁至新的参考站；
c）接收机或控制器内的数据或参数更新后：10.5.3.2复测、检核的接收点、激发点与测点的坐标互差最大限差如下：a）被复测的点是控制点或采用RTK、RTD方式施测的接收点、激发点；AX0.6m
）被复测的点是经纬仪导线点或由其它方法放样的接收点、激发点。A.K2.0m;
10.5.+分段作业
AY≤2.0m;
a）一条测线不能采JIJ同一种方法施T吋：可采用经纬仪导线放样和实时差分（RIK、RTD）测量分段进行布设地震勘探测线：采用实时差分（RTK、RID）测量布设的接收点、激发点，按10.5.1.2的规定检核合格后，可作为经纬仪导线的起、闭点，二维测线施「时，若附个导线起闭于与参考站同网或同系统的控制点月全长相对精度高于8.1.4表2规定的2倍以」：（含2倍）时，导线点可作为实时差分的参考站。该参考站只能作为该环导线控制内的测线的接收点、邀发点补充放样，c若支导线起于RTK，RT点，其校核误差不超过10.5.3.2b）的规定，支导线的技术规格必须达到8.2.4表3的要求.
10.5.5 其它
采用全球定位系统动态测量布设地震勘探测线的其它要求按SY/T6291的规定执热行10.6二次测量
引）已放样的激发点，地表、地质等原因不能在巴放拌的位督钻井，需要重新选择激发点位置时，应重新测定该激发点的乎标、高程；，已放样的接收点．闪地表，地质等原闪不能在已放样的位督埋宵检波器，需要革新选择接收点位置时，应重新测无该接收点的率标、高程：c）采用趋上最焰时，若同一点号的激发点和接收点不在同位置，应分别测是并提供微发点和接收点的坐标、高程：
1.7检核
采用每条（束）测线随机抽样复测接收点、发点的方法、对已放样的接收点、发点进行检孩
10.7.1采用级坐标、全站仪坐标测氧模式放样，整个T区的复测量应0.5%：10.7.2采用实时差分放样，整个.区的复测量应21%11记录
11.1人工记录
11.1.1归外原始记录手簿设计要简单、明门，应同计算机录人格式一致，印剃成顺编号，装计成11.1.2同测线的记录要连续、两条测线不能同时记录在一册F，荠一条导绒涉及多条测线，需在备注磁注记清楚。
11.1.3野外记录必须做到真实、准确、宁遗清楚，项注记齐伞。11.1.4在，个测站内不得有两个相关数字连环划改，凡不能划改的数据出错，虚整齐划去该项数据男超一于记：划改舰让贴表（谢外原始记录划破舰定)3
记录项目
表5野外原始记录划改规定
不准划改部分
分和秒
米及以下部分
仪器高、战标高
SY/T 5775—2002
11.1.5测线跨越障碍物，空道等情况成在备注栏中注记清楚，其中空道应用示意图注明空道号数及原因。
11.1.6野外原始记录中需当站控制的各项计算，必须在迁站前完成。11.1.7每条测线的始末、工作问隙的前后及施工有变化时，记录页上端各项记载要逐栏填写。11.2自动记录
11.2.1采月磁卡、电子手簿进行白动记录时应尽量用测线号作文件名。11.2.2若测线太长、按整条测线测定有困难，可分段进行测定，整条测线成在原测线号基础上，以大写英文字母分段编号，在资料说明中应注明分段情况11.2.3每一磁卡记录完毕（满）后应对其进行写保护，不进行读保护，11.2.4一目标未测完换卡，应重测该目标全部数据。11.2.5自动记录的原始数据应有数据加密及数据保护措施：12重测与补测
12.1导线及接收点、激发点资料不符合要求时，当站发现的当站补测，资料计算时发现的必须重新设站进行观测
12.2重测或补测后，原测站有关数据应用横线整齐划去，并在备注栏中注明重测或补测原因及重测或补测后记录的数据所在页号，13低速带测定的测量
低速带测定中的测量工作，其测景方法及技术要求按接收点、激发点的要求执行，14资料计算
14.1经纬仪导线极坐标、坐标测量模式数据处理14.1.1野外原始记录应进行全部检查，对输人微机的原始记录应逃行全部校对，14.1.2磁卡或心子手簿记录的原始数括，按下列原则进行编辑：8）站点关系记错可以进行编辑，原始数据在任何情况下不得进行更改：b）若一个测站有多个同名数据，对不使用的数据要进行备注；c）多条导线重复部分。可将重复部分拷贝后同非重复部分组成完整的导线。并在备注栏中注明；d）重复数据（如：重测、补测、测错等）的编辑必需有备注：14.1.3益野外导线施工中木按8.1.3进行三项改正，应在成果计算时加入。采用极坐标法或坐标测量方法放样接收点、激发点时，若放样边长超过1km，也应加上三项改正。14.1.4导线可采用简易平差方法计算，角度按测站数配赋，坐标、高程按边长比例配赋14.1.5测量数据处理软件应经过验证后才能投入使用。14.2RTK、RTD作业数据处理
14.2.1采用商提供的软件进行RTK、RTD数据处理。14.2.2若流动站现场解算的坐标1954年北京坐标系或地震勘探设计要求的坐标系时，应进行坐
