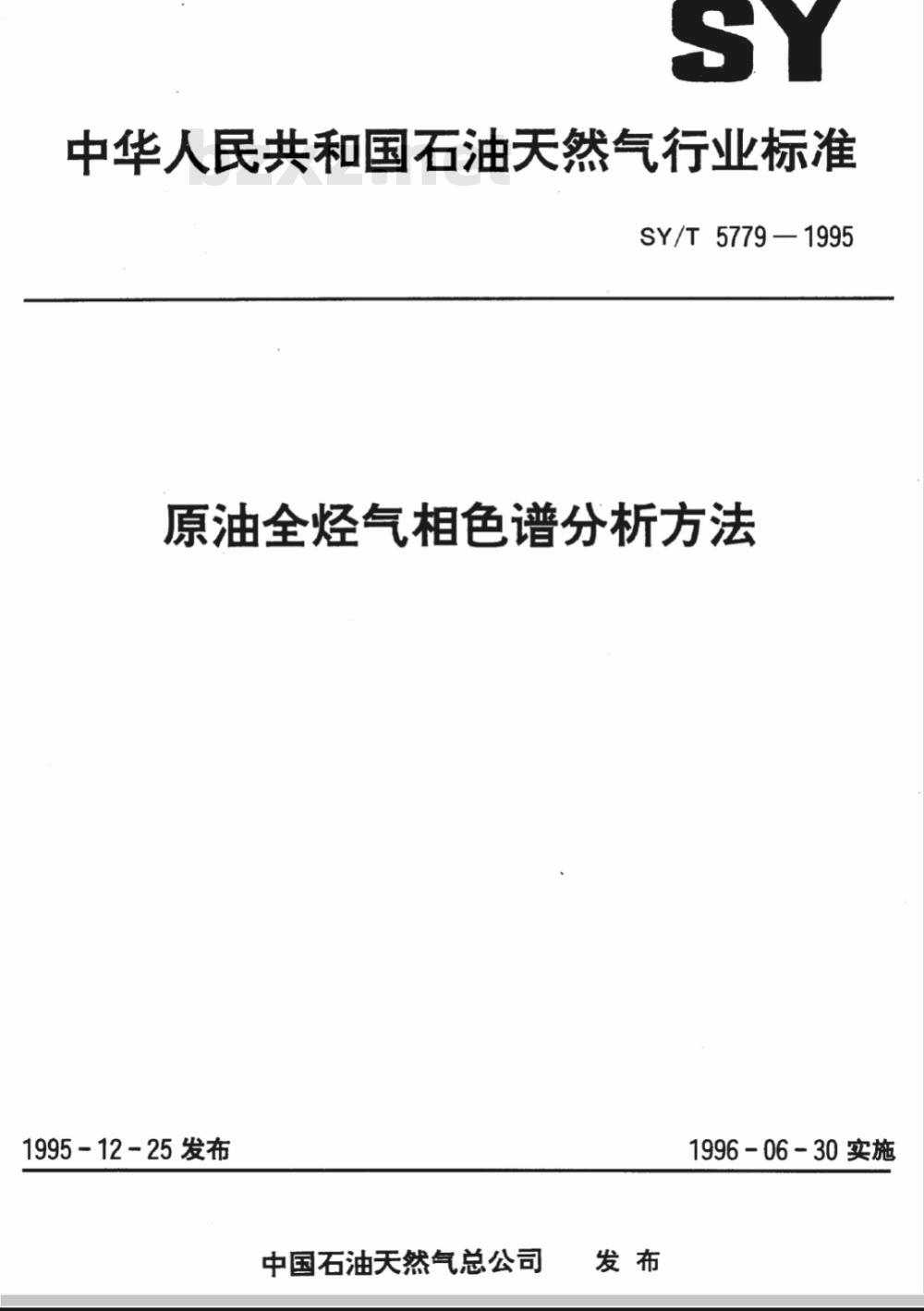

【石油天然气行业标准(SY)】 原油全烃气相色谱分析方法

中华人民共和国石油天然气行业标准SY/T 5779—1995
原油全烃气相色谱分析方法
1995-12-25发布
中国石油天然气总公司
1996-06-30实施

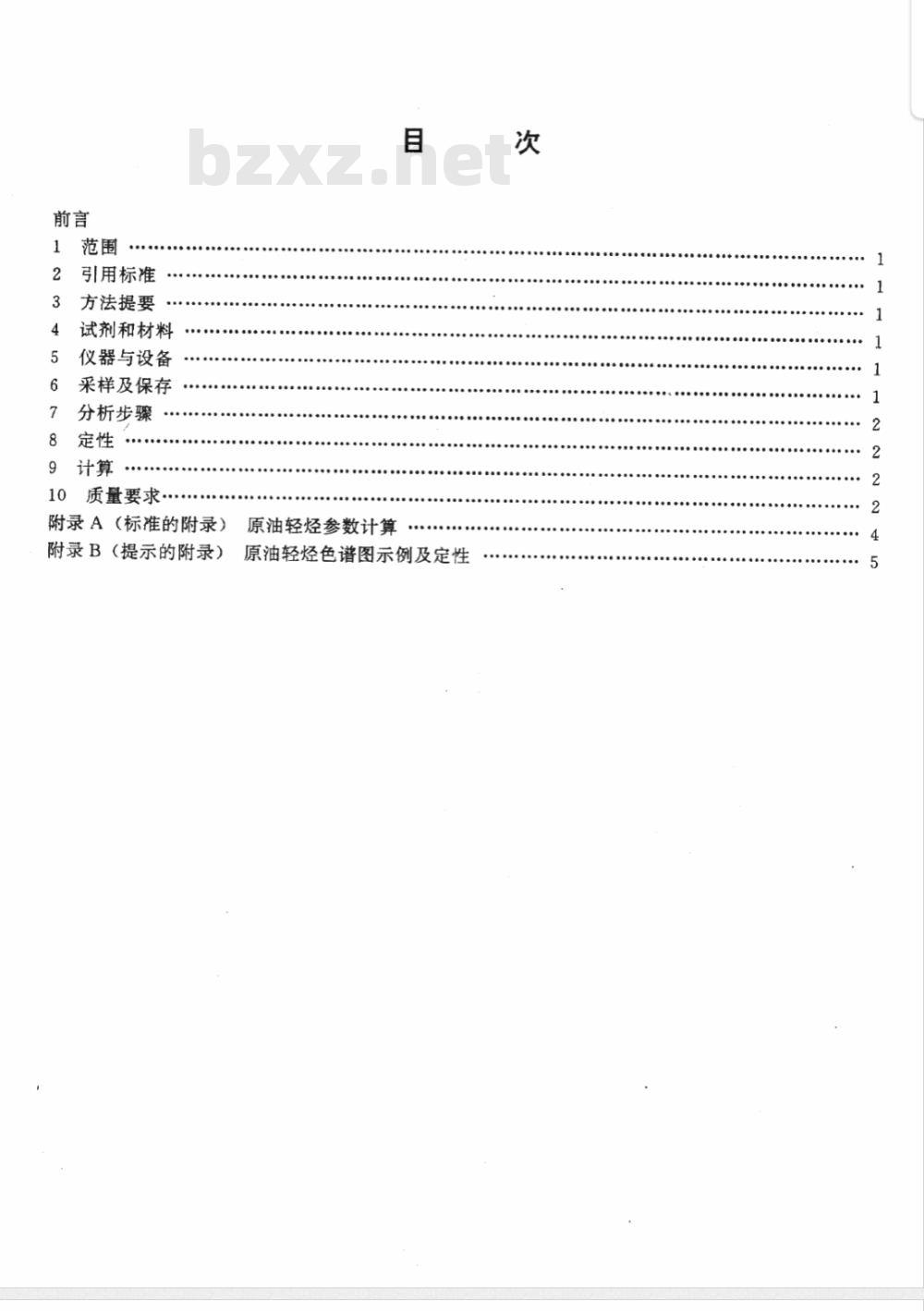

引用标准
方法提要
试剂和材料
仪器与设备
采样及保存
分析步骤
质量要求·
附录A（标准的附录）原油轻烃参数计算目
附录B（提示的附录）厂
原油轻烃色谱图示例及定性

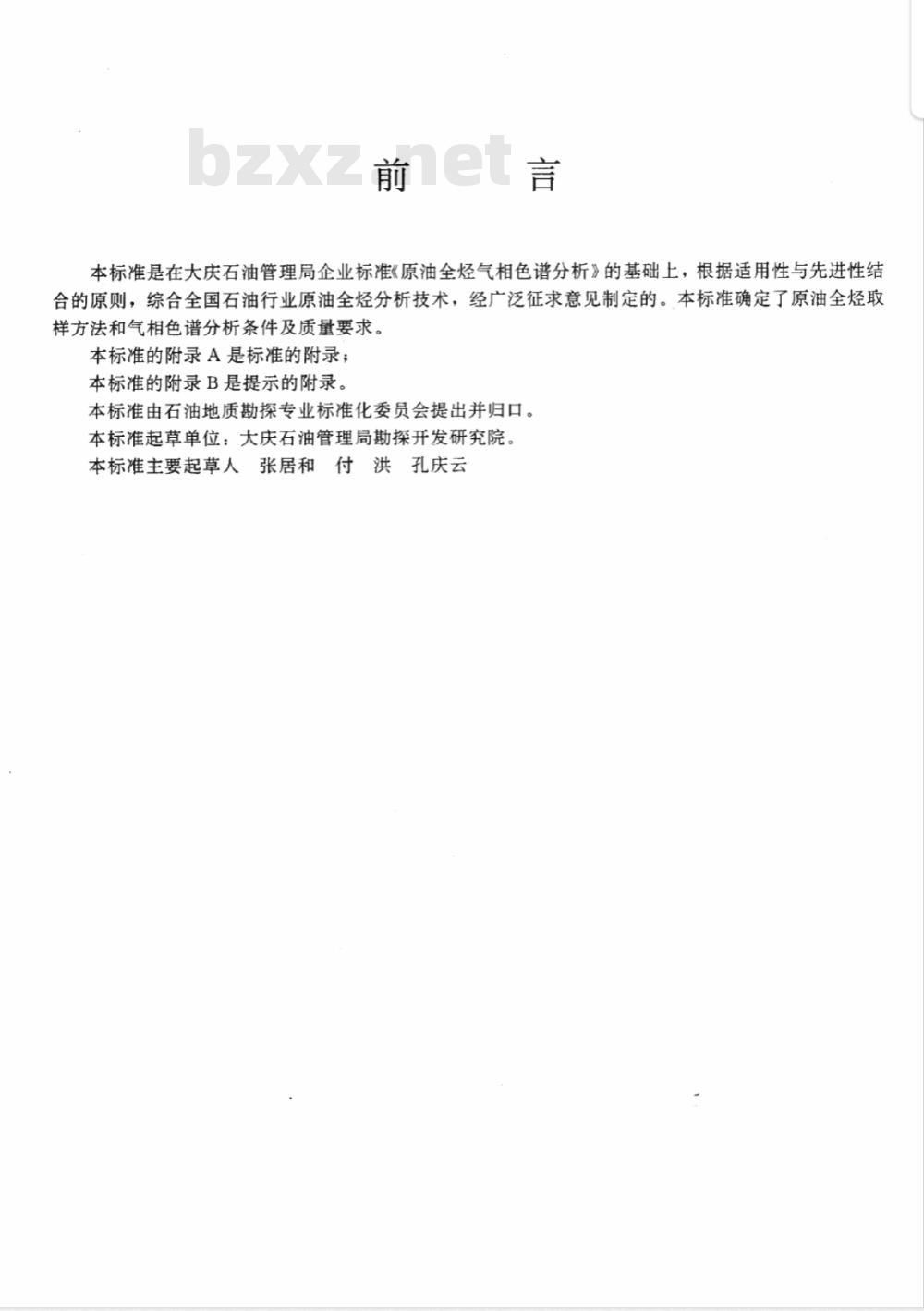

本标准是在大庆石油管理局企业标准《原油全烃气相色谱分析》的基础上，根据适用性与先进性结合的原则，综合全国石油行业原油全烃分析技术，经广泛征求意见制定的。本标准确定了原油全烃取样方法和气相色谱分析条件及质量要求。本标准的附录A是标准的附录；
本标准的附录B是提示的附录。
本标准由石油地质勘探专业标准化委员会提出并归口。本标准起草单位：大庆石油管理局勘探开发研究院。本标准主要起草人张居和付洪孔庆云1范围

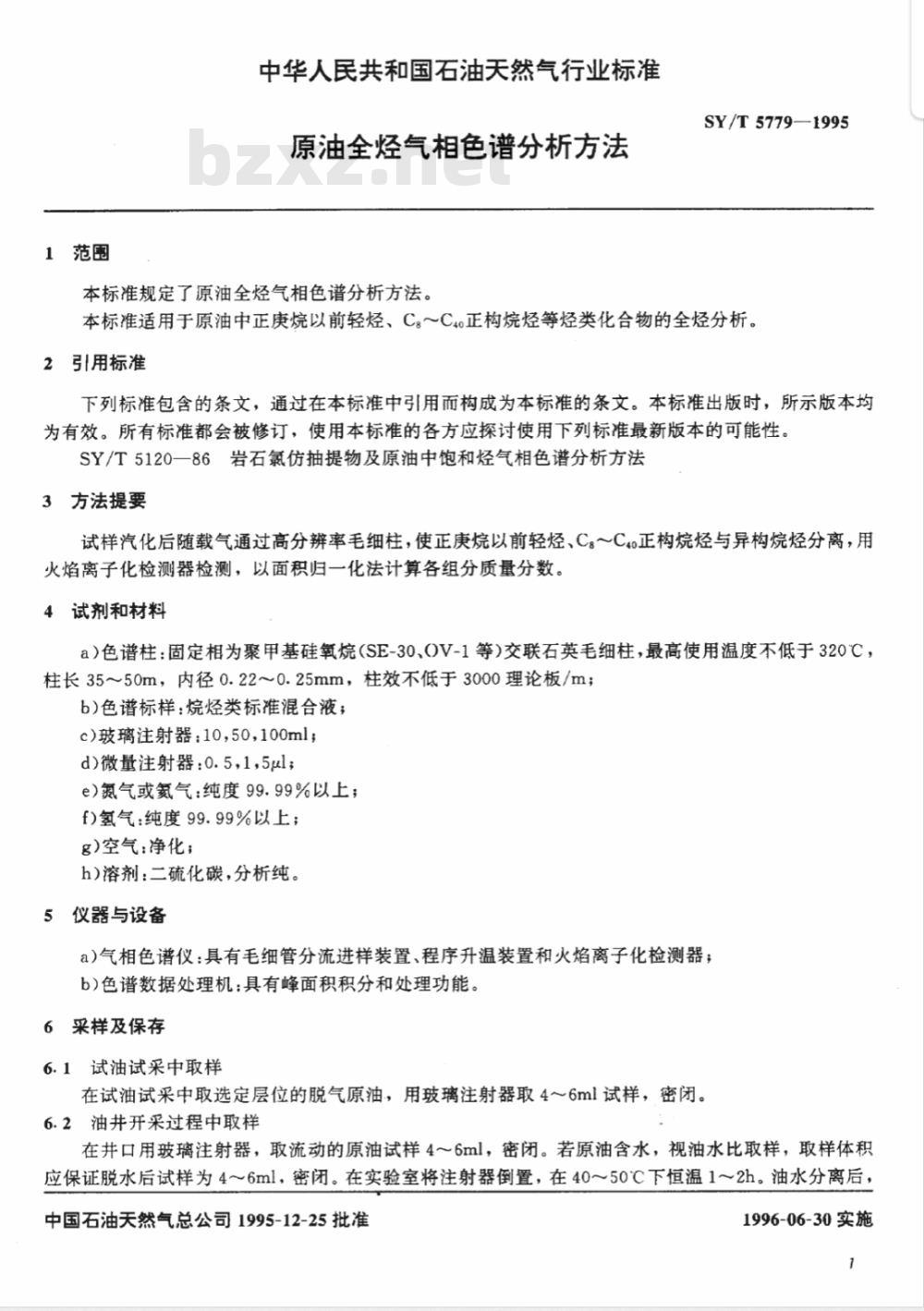

中华人民共和国石油天然气行业标准原油全烃气相色谱分析方法
本标准规定了原油全烃气相色谱分析方法。SY/T5779—1995
本标准适用于原油中正庚烷以前轻烃、C：～C4o正构烷烃等烃类化合物的全烃分析。2引用标准
下列标准包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。SY/T5120一86岩石氯仿抽提物及原油中饱和烃气相色谱分析方法3方法提要
试样汽化后随载气通过高分辨率毛细柱，使正庚烷以前轻烃、Cs～C4o正构烷烃与异构烷烃分离，用火焰离子化检测器检测，以面积归一化法计算各组分质量分数。4试剂和材料
a）色谱柱：固定相为聚甲基硅氧烷(SE-30,0V-1等）交联石英毛细柱，最高使用温度不低于320℃，柱长35～50m，内径0.22～0.25mm，柱效不低于3000理论板/m；b)色谱标样：烷烃类标准混合液；c）玻璃注射器：10，50，100ml；d)微量注射器：0.5，1,5μl；
e）氮气或氮气：纯度99.99%以上；f)氢气：纯度99.99%以上；
g)空气：净化；
h)溶剂：二硫化碳，分析纯。
5仪器与设备
a）气相色谱仪：具有毛细管分流进样装置、程序升温装置和火焰离子化检测器；b)色谱数据处理机：具有峰面积积分和处理功能。采样及保存
6.1试油试采中取样
在试油试采中取选定层位的脱气原油，用玻璃注射器取4～6ml试样，密闭。6.2油井开采过程中取样
在井口用玻璃注射器，取流动的原油试样4～6ml，密闭。若原油含水，视油水比取样，取样体积应保证脱水后试样为4～6ml，密闭。在实验室将注射器倒置，在40～50℃下恒温1～2h。油水分离后，中国石油天然气总公司1995-12-25批准1996-06-30实施

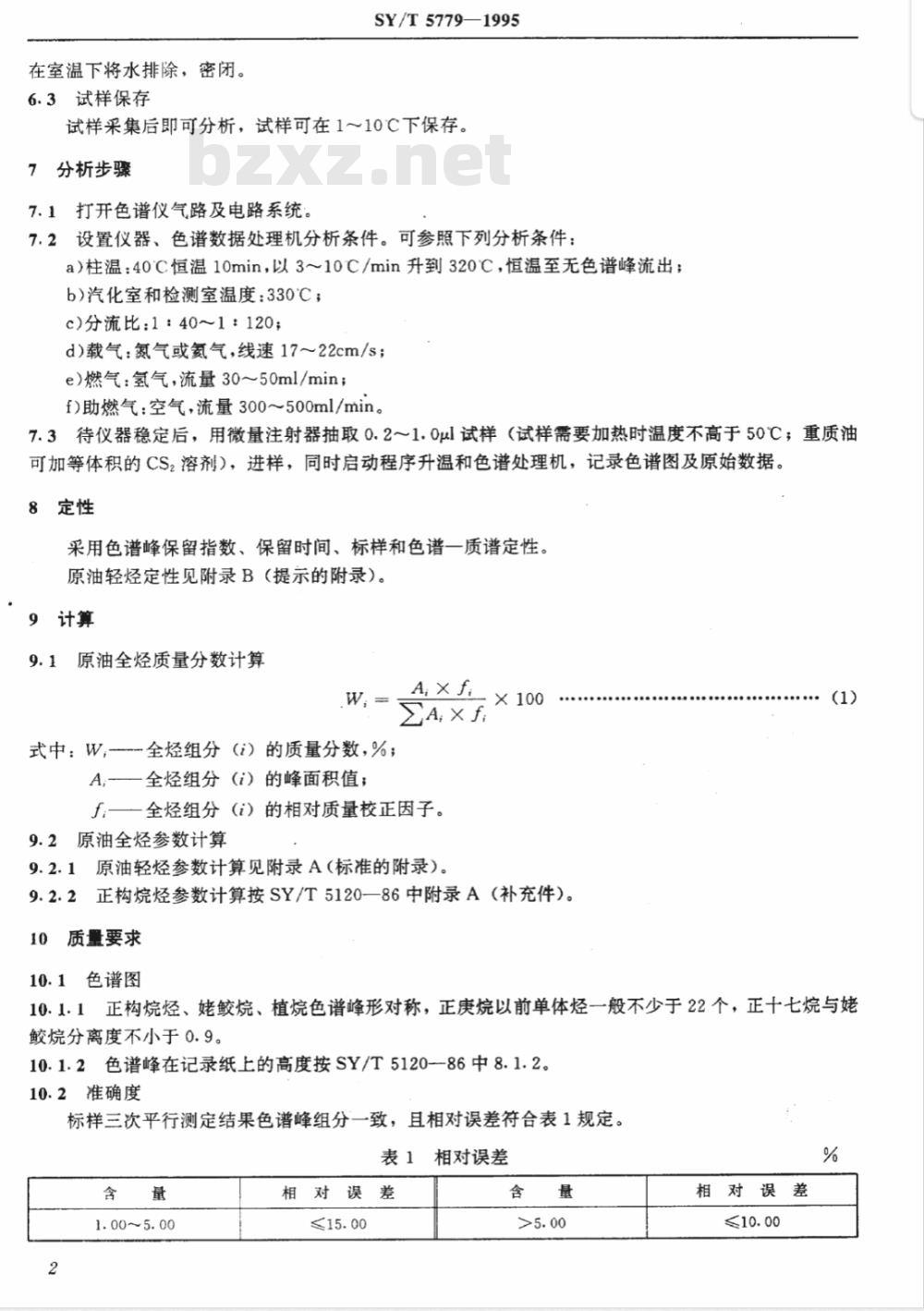

在室温下将水排除，密闭。
6.3试样保存
SY/T5779—1995
试样采集后即可分析，试样可在1～10℃下保存。7分析步骤
7.1打开色谱仪气路及电路系统：7.2设置仪器、色谱数据处理机分析条件。可参照下列分析条件：a）柱温：40℃C恒温10min，以3～10C/min升到320℃，恒温至无色谱峰流出；b)汽化室和检测室温度：330℃；c）分流比：1：40～1：120；
d）载气：氮气或氨气，线速17~22cm/s；e）燃气：氢气，流量30~50ml/min；f)助燃气：空气，流量300~500ml/min。7.3待仪器稳定后，用微量注射器抽取0.2～1.0ul试样（试样需要加热时温度不高于50℃；重质油可加等体积的CSz溶剂），进样，同时启动程序升温和色谱处理机，记录色谱图及原始数据。8定性
采用色谱峰保留指数、保留时间、标样和色谱一质谱定性。原油轻烃定性见附录B（提示的附录）。9计算
9.1原油全烃质量分数计算
式中：W;—--全烃组分（i）的质量分数，%；A;一全烃组分（i）的峰面积值；A,×f
ZA, × f:
f:一一全烃组分（i）的相对质量校正因子。9.2原油全烃参数计算
9.2.1原油轻烃参数计算见附录A（标准的附录）。×100
9.2.2正构烷烃参数计算按SY/T5120—86中附录A（补充件）。10质量要求
10.1色谱图
10.1.1正构烷烃、姥鲛烷、植烷色谱峰形对称，正庚烷以前单体烃一般不少于22个，正十七烷与姥鲛烷分离度不小于0.9。
10.1.2色谱峰在记录纸上的高度按SY/T512086中8.1.2。10.2准确度
标样三次平行测定结果色谱峰组分一致，且相对误差符合表1规定。表1天
相对误差
1.00~5.00bzxz.net
相对误差
相对误差
10.3精密度
SY/T5779—1995
同一样品两次平行测定结果色谱组分一致，且相对双差应符合表2规定。表2
：相对双差
≥0.50~1.00
>1.00～5.00
相对双
>5.00~10. 00
相对双差
附录A（标准的附录）
A1甲基环已烷指数按式（A1)计算：原油轻烃参数计算
nC, + ZRCPC, + MCYC
式中：MCYCs甲基环已烷，%；
nCz——正庚烷，%；
√RCPC,—1 反 3-二甲基环戊烷、1 顺 3-二甲基环戊烷、1 反 2 -二甲基环戊烷、1,1 -二甲基环戊烷、乙基环戊烷之和，%。
A2环已烷指数按式（A2)计算。
nC + MCYC, + CYC, ×100% +
式中：CYC—一环已烷，%；
nCs——正己烷,%;
MCYCs—--甲基环戊烷，%。
A3苯指数按式（A3)计算：
式：B,
一苯，%。
A4环烷指数按式(A4)计算：
×100%
ERCPC,
A5庚烷值按式（A5)计算：
Z(CYC。 ~ MCYC.)
式中: Z(CYC～MCYC.)-
A6石蜡指数按式(A6)计算：
环己烷与甲基环己烷之间的流出物之和，%。2-MC。+ 3-MC
ZDMCYC
式中：2-MC。—一2-甲基己烷，%3-MC-—3-甲基已烷，%；
≥DMCYCs—二甲基环戊烷之和,%。A7以上6个参数所得结果均修约到二位小数。4
附录B（提示的附录）
原油轻烃色谱图见图B1。
原油轻烃色谱定性见表B1。
异丁烷
正丁烷
异戊烷
正戊烷
2,2-二甲基丁烷
环戊烷
2,3-二甲基丁烷
2-甲基戊烷
3-甲基戊烷
正已烷
2,2-二甲基戊烷
甲基环戊烷
2,4~二甲基戊烷
原油轻烃色谱图示例及定性
原油轻烃色谱图
原油轻烃色谱定性
化合物
2,23-三甲基丁烷
3,3-二甲基戊烷
环己烷
2-甲基己烷
2,3-二甲基戊烷
1,1-二甲基环戊烷
3-甲基已烷
1,顺3-二甲基环戊烷
1,反3-二甲基环戊烷
3-乙基戊烷
1，反2-二甲基环戊烷
正庚烷
甲基环己烷
乙基环戊烷
