【石油天然气行业标准(SY)】 可控源声频大地电磁法勘探技术规程

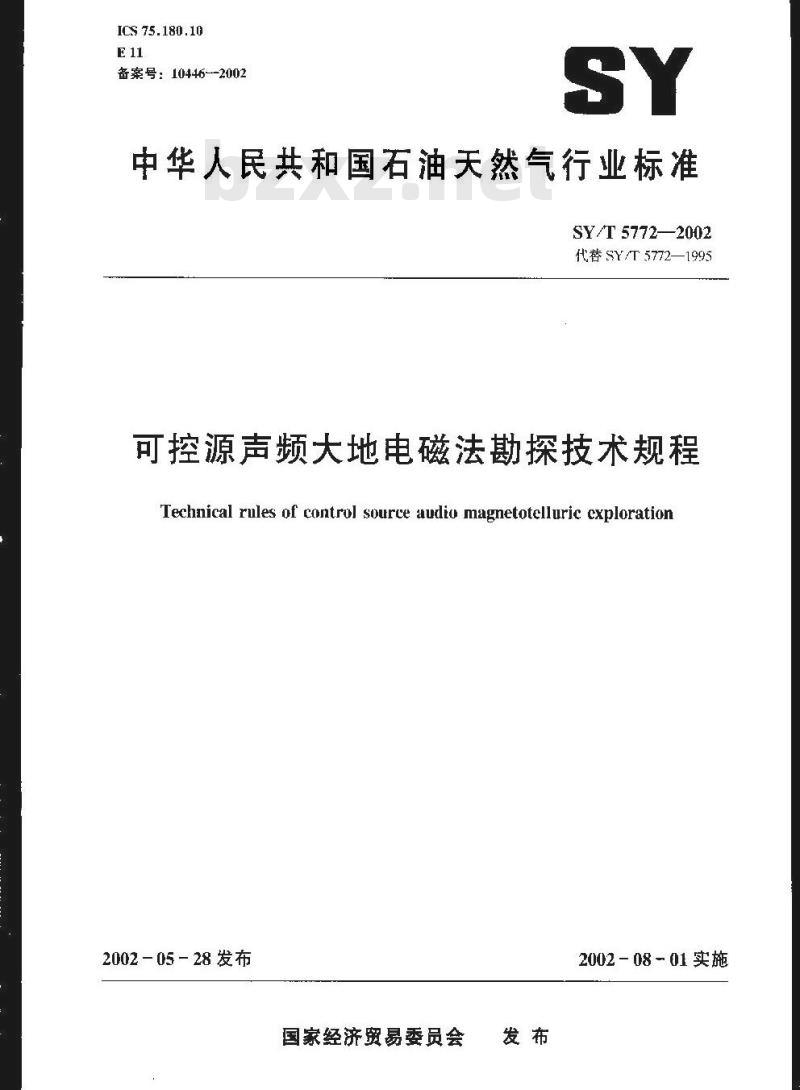

ICS 75.180.10
备案号：10446--2002
中华人民共和国石油天然气行业标准SY/T 5772—2002
代替SY/T5772—1995
可控源声频大地电磁法勘探技术规程Technical rules of control source audio magnetotelluric cxploration2002 - 05 - 28 发布
国家经济贸易委员会
2002-08-01实施

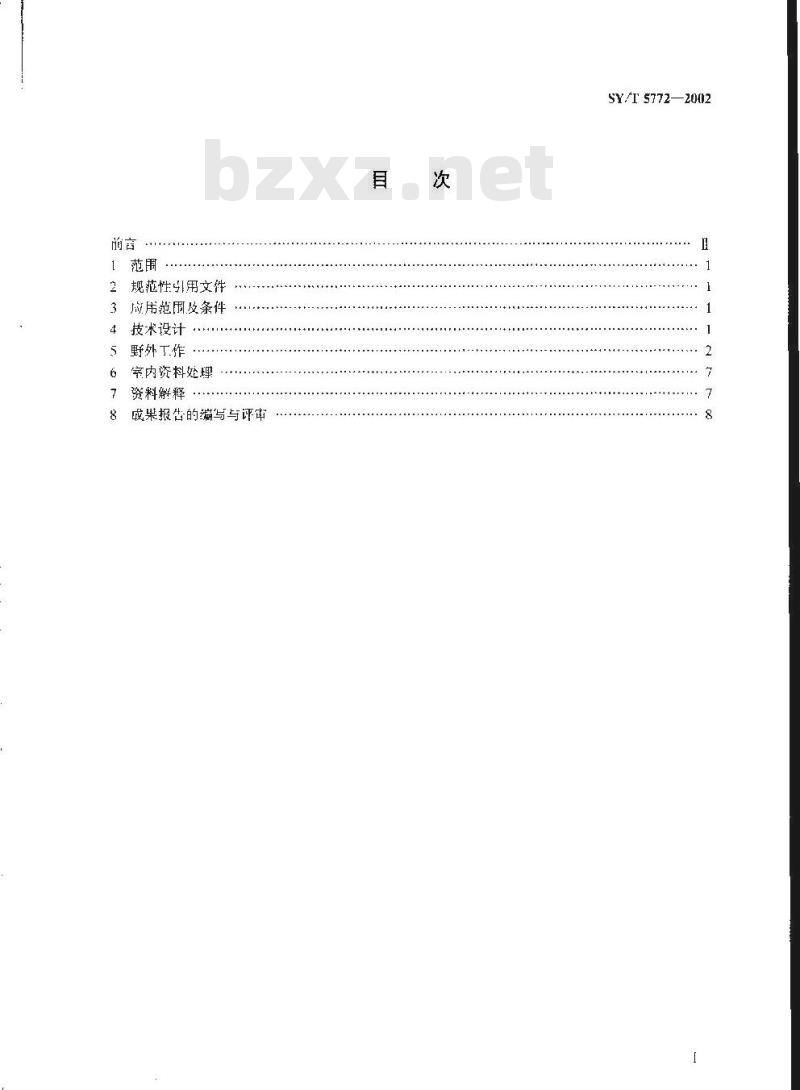

范围·
2规范性引用文件
3应用范围及条件
4技术设计
5野外T作
6内资料处理
7资料解释.
成果报告的编写与评审
SY/I 5772—2002
SY/T 5772-2002

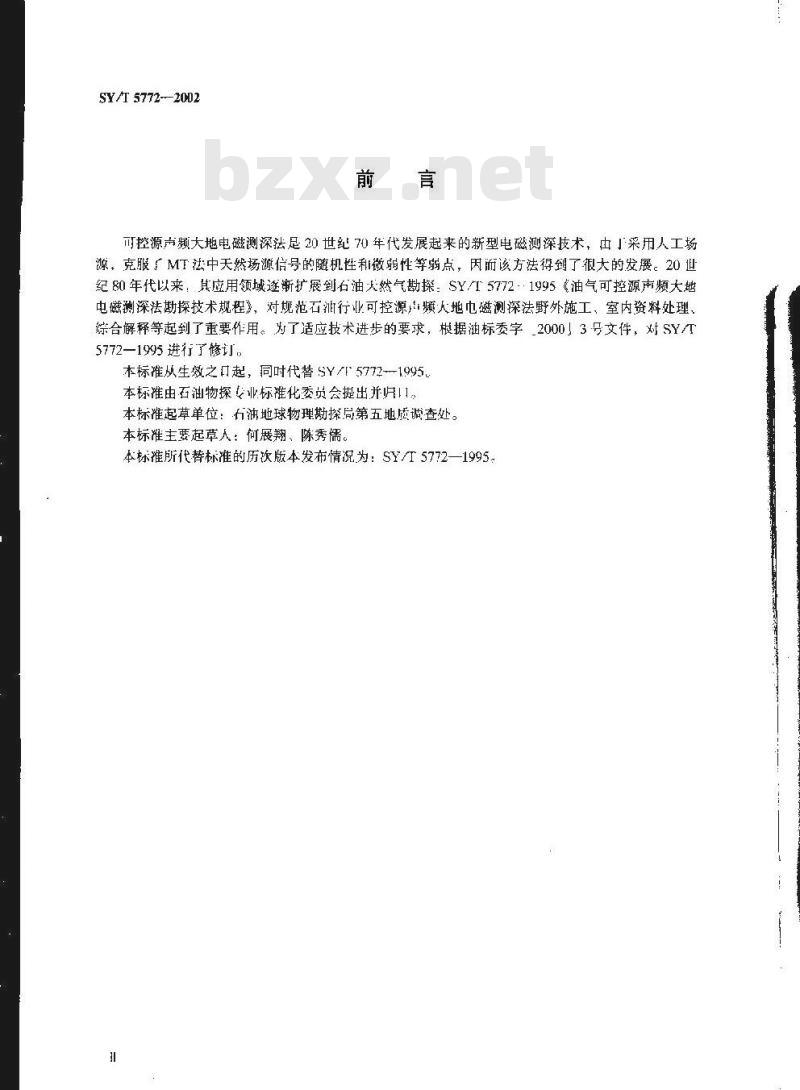

可控源声频大地电磁测深法足20世纪70年代发展起来的新型电磁测深技术，中」采用人工场源，克服广MT法中天然场源信号的随机性和微弱性等弱点，因而该方法得到了很大的发展。20世纪80年代以来：其应用领域逐断扩展到石油火然气勘探：SY/5772·1995《油气可控源南频大地电测深法勘探技术规程》，对规范石行业可控源频大地巾测深法野外施工、室内资料处理综合解释等起到了重要作用。为了适应技术进步的要求，根据油标委字.2000」3号文件，对SY/T5772—1995进行了修订，
本标准从生效之口起，同时代替SY/F5772--1995本标推由石油物探专业标雄化委员会提出并归门，本标推起草单位：石油地球物理勘探局第五地质谢查处。本标准主要起草人：何展翔、陈秀儒。本标准所代替标准的历次版本发布情况为：SY/T5772—1995。1范围

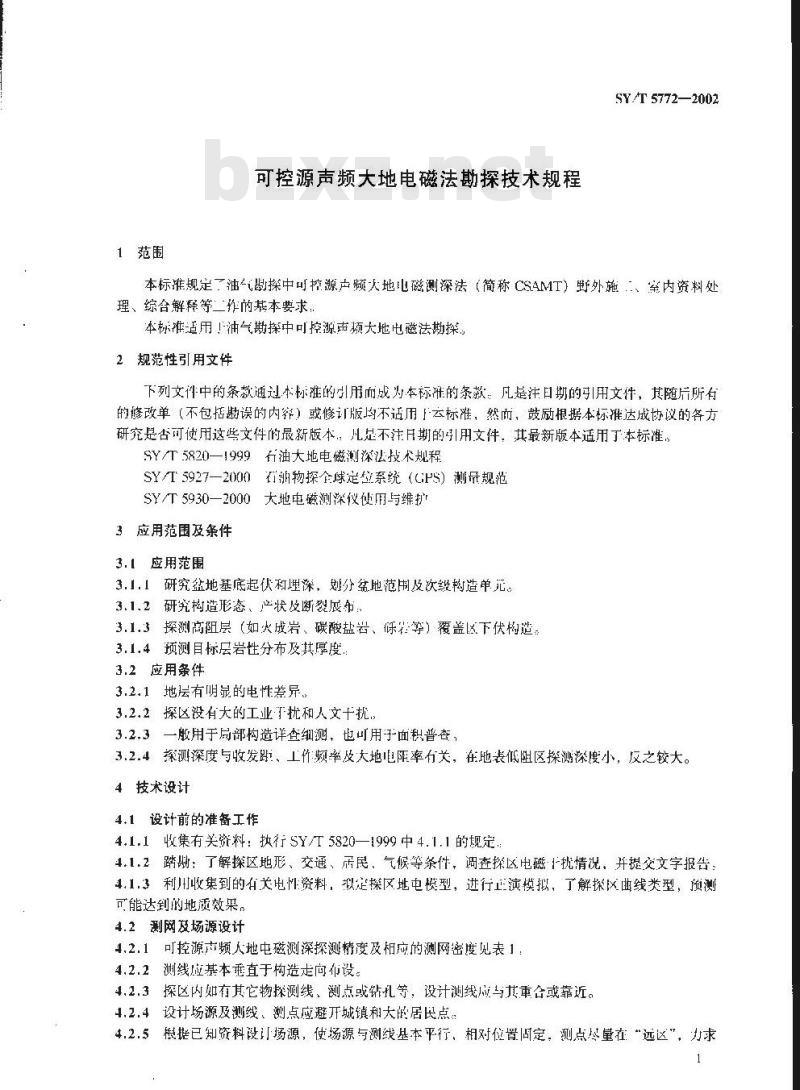

可控源声频大地电磁法勘探技术规程SY/T5772—2002
本标推规定了油勘探中可控源声频大地电磁测深法（简称CSAMT）野外施、案内资料处理、综合解释等二作的基本要求本标准适用！油气勘探中可控源声频大地电磁法勘探。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款：凡是注日期的孕用文件，其随后所有的修改单（不包括勘误的内窃）或修计版均不适用下去标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本，凡足不注月期的引用文件，其最新版本适用本标准，SY/T5820—!999右油大地电磁测深法技术规程SYT5927—2000行谢物探金球定立统（CPS）测量规范SY/T5930—2000大地电磁测深仪使用与维扩3应用范围及条件
3. 1 应用范围
3.1.1研究盆地基底起伏和埋深，划分盆地范围及次级构造单元。3.1.2研究构造形态、产状及断裂展市3.1.3探测高阻层（如火成岩、碳酸盐岩、砾岩等）覆盖区下伏构造。3.1.4预测目标层岩性分布及其厚度3.2应用条件
3.2.1地层有明显的电性差异。
3.2.2探区没有大的工业下扰和人文十扰，3.2.3一般用于局部构造详查细测，也可用子面积普查，3.2.4探测深度与收发距、工件频率及大地电阻率有关，在地表低阻区探探度小，反之较大。4技术设计
4.1设计前的准备工作
4,1.1收集有关资料：执行SY/T5820—1999中4.1.1的规定4.1.2踏期：了解探区地形、交通、币民、气候等条件，调查探区电磁1-扰情况、并提交文字报告4.1.3利用收集到的有关电性资料，拟探区地电模型，进行正演模拟，了解探区曲线类型，预测可能达到的地质效果。
4.2测网及场源设计
4.2.1可控源声频人地磁测深探测精度及相应的测网密度见表14.2.2测线应基本垂直于构造走向布设。4.2.3探区内如有其它物探测线、测点或钻孔等，设计测线应与其重合或靠近。4.2.4设计场源及测线：测点应避开城镇和大的居民点：4.2.5根提已知资料设订场源，使场源与测线基本平行，相对位置固定，测点尽量在“远区”，力求1

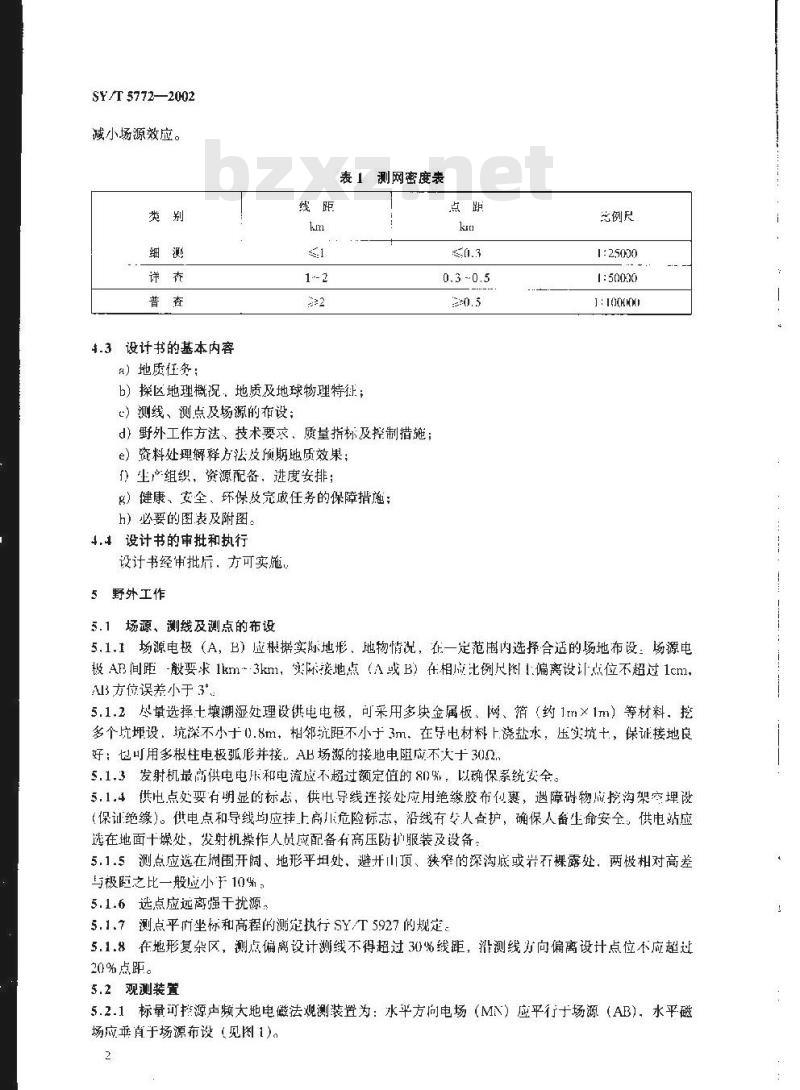

SY/T 5772—2002
藏小场源效应。
4.3设计书的基本内容
a）地质任务：
表 1 测网密度表
b）探区地理概况，地质及地球物理特征；e）测线、测点及场源的布设；
d）野外工作方法、技术要求、质量指标及控制措施；e）资料处埋解释方法放预期地质效果；）生产组织，资源配备、进度安排；g）健康、安全、环保及完成任务的保障措施；h）必要的图表及附图。
4.4设计书的审批和执行
设计书经审批后，方可实施，
5野外工作bzxZ.net
5.1场源、测线及测点的布设
此例尺
1:25030
1:50030
1 : 10HHN
5.1.1场源电极（A，B）应根据实际地形、地物情况，在一定范冉内选择合适的场地布设：场源电极AB间距-般要求1km3km，实际接地点（A或B）在相应比例尺图1.偏离设计点位不超过1cm，A3方位误差小于 3°
5.1.2尽量选择七壤潮湿处理设供电电极，可采用多块金属板、网、箔（约1rm×1m）等材料，挖多个坑埋设，坑深不小于0.8m，相邻坑距不小于3m，在导电材料上瓷盐水，压实坑十，保证接地良好：忆可用多根柱电极弧并接，A场源的接地电阻应不大十300.5.1.3发射机最商供电电限和电流应不超过额定值的8们%：以确保系统安全。5.1.4供电点处要有明显的标志，供电导线连接处应用绝缘胶布包裹，遇障碍物成挖沟架空埋设（保证绝缘）。供电点和导线均应挂上高儿危险标志，沿线有专人脊护，确保人备生命安全：供电站应选在地面十燥处，发射机操作人员应配备有高压防护服装及设备：5.1.5测点应选在周围开阔、地形平坦处，避开山项、狭窄的深沟底或兴石裸露处、两极相对高差与极距之比一般应小于10%，
5.1.6选点应远离强干扰源。
5.1.7测点平前坐标和高程的测定执行SY/T5927的规定。5.1.8在地形复杂区，测点偏离设计测线不得超过30%线距，剂测线为向偏离设计点位不应超过20%点距。
5.2观测装直
5.2.1：标量可控源声频大地电磁法观测装置为：水平方向电场（MN）应平行于场源（AB)，水平磁场应垂直于场源布设（见图1）。2
SY/T 57722002
5.2.2遇到特碳地质课题或特别要求时，可作失量或张量观测。久量和张量可控源声频大地电磁法观测装置有4种类型（见图2）。E
a)单分量标量测量
a分测量
心分离源「分量张单测片
一分标测
r: fHy!
b)分离源入分量张盘测量
)重叠源十分蛋张望测豆
5.2.3为保证足够人的信噪比，电极距成大于100m1，困难地区不应小于50m，要求采用不极化电极，与土壤接触良好，并瓷水压实，使接地电阻小于2kl5.2.4水平磁棒的方位（H：H）应采用森林罗册定位，误差小于1°，如布设垂直磁棒，则垂首磁棒应保证铅垂，入土深度为磁棒长的2/3以上。5.2.5电极连线、磁棒连线及其他电缆均不能恐净，不能平行放置，应沿地压实，防止动干扰。5.2.6测点观测只能在场源AB垂直平分线两侧30°角扇形范围内进行［见图1h.5.2.7收发距R的大小与研究口标最人埋深（Hmx）有关，为了保障在“远区”观测，一般要求：赤道装置R3Hmax
5.2.8一般采用沿测线多道同时观测（共用一个磁探头），即排列测量：在施工困难区可采用散点测量，但应保证收发距相对稳定。3
SY/T 5772—2002
5.3仪器准备和测试
执行SY/F5820—1999中5.1的规定。5.4数据采集
5.4.1电极和磁棒布设完毕后，应检查布设是否正确，连线足否牢围，检测电磁道传输线与屏蔽层的绝缘电阻（般应大于2MQ)。
5.4.2确认仪器各项参数正常后，川通知发射系统发射低频（如1Fz）信号进行测试，选定接收仪的增益档，然后可以自高频至低频逐个频率测景。5.4.3在观测每个须点时，应及时在对数厘米方格纸上绘成视电阻率曲线，或在屏幕上品示曲线，从曲线的整体形态上判断是否有频点数帮畸变，并及时检查观测。干扰较大时，应增班叠加次数，5.4.4在视电阻率谢线的关键部位，如极值点处，应再复观测、确保数据精度；当相邻测点曲线的极值点在频率轴上有位移时，应重复检查观测，5.4.5观测时，应填写可控源声频大地电磁测深点布极狂报：其格式见表2.表2可控源声频大地电磁测深点布极班报（格式）区
面1单位
场源编号
测线编号
测线（2轴）方位
电板距长
责任布极员
操作员
记录员
测点坐标
测点地彩，地物地质特征素描
接地电阳
磁传感器号
绝缘电组
5.4.6车载电台应设在地形开阔处，与测站通信联系应清晰、可靠。在地形等因素造成通信困难时，应增设通信转站。发射机操作员应有1作记录，记录测点各频点实际发送的电流和时间，5.4.7测站观测时，应关闭无线电通信，防止其对观测数据的下扰，
5.5质量检查点和短益点
SY7T 5772--2002
5.5.1检查点是在同一坐标位置，相同场源、相同或不同仪器、本同日期、不同操作员进行的重复采集点。
5.5.2检查点总数不得少于个测区坐标点的3筛，直在测区内分布均可，特别是测区视电阻率界常部位必须有检查点
5.5.3检查点两欢观规的相应规电阻率、相位出线应形态一致，对应频点的数值接近，相对均方误差㎡小于5%。州按式（1）计算：-
式中：
A=(A +A)2
1-顺点号（i—1，2，3，，n)：A，一一第1个频点的视电阻率或位；A‘一第；个频点的检查观的视电阻率或相位。5.5.4同--测线不间场源的覆盖段应至少有一个覆盖测量点。..(1)
5.5.5不同场源的覆盖测量点视电阻率和相位线应有相同的形态，按式{1）计算的均方相对误差证大于10%时、必须有两个以上的覆盖点5.6野外工作期间仪器设备的维护执行SY/T5930的规定
5.7野外工作质量评价
5.7.1，全频规电阻率和相位曲线质量评价标准分为：一级：曲线圆滑，连续，无畸变频点，关键频点做过俭查观测，一级：曲线形态清楚，无连续三个以的畸变频点，出线高频或低频段个别颍点存在畸变，但不超过总频点数的20%，经平滑后能满足解释要求。一级：曲线形态不消、连续的畸变频点超过总频点的20%，作为不合曲线：5，了，2个测点的视电阻率和位山线感分别评定，按级登记，对三级曲线还虚注明原因。5.7.3物埋点质量评价标准：
一级：测点的视电阻率和相位曲线至少有50穿为一级品，箱邻测点的曲线类型规律性较好，原始记录（班报及曲线）清楚、齐全二级：测点视电阻率和梧位山线均为二级以上，经平滑后能保证曲线形态清楚，规律性好，原始记录齐全。
一级：低于二级要求，
5.8野外工作应提交的资料
5.8.1应提交的原始资料：
a）原始数据盘：
b）操作员1.作记录、测点班报：e）视电阻率原始记录曲线；
d）点价测量记录及其数据盘；
e）仪器检测、维护技标定记录。5.8.2野外应提交的预处理数据盘及相应的打印资料：a）视电阻率租相位函线及数据盘：5）视电阻率和相位剖面图；
SY/T5772—2002
其它资料。
5.8.3提交的原始资料及其它成果，必须配套齐全，并列出清单，供检查、验收。5.9野外资料的验收
5.9.1验收程序：施工单位提前提交验改中请。验收时，施工单位应向验收组详细汇报任务完成情况、资料质量白检情况、初步解释成果等：验收应写出验收意见。5.9.2提交验收的资料除5.8所规定的内容外，还应当有：a）可控源声频大地电磁测深勘探地质任务光成情况表（格式见表3)。b）可控源声频大地电磁测深勘探生产进度情况统计表（格式见表4）c）可控源声频大地电测深勘探视电阻率，机位曲线质量评处表（格式见表5）。d）可控源声频大地电磁测深勘探检查点误差统计衣（格式见表6)。）紧外1作总结、
5.9.3验收书应包括牛产任务，地质任务完成情况、资料质量及初步成果等内容，表3可控源声频大地电磁测深勘探地质任务完成情况表施工单位
地质任务
完成情况
线一点号
负责人
比例尺
单位人数
线用：
技术人员数
仪器型号
表4可控源声频大地电磁测深勘探生产进度情况统计表施工.单位
起止线
一点号
仪器台数
物理点
坐标点
虚查点
可控源声频大地电磁测深勘探视电阻率、相位曲线质量评定表表5
p级别
必级别
物理点级别
胰病用糖在瑞治病成
6室内资料处理
表6可控源声频大地电磁测深勘探检查点误差统计表点
6.1数据的编辑与平滑
6.1.1对测点中偏离大、明显畸变的数据成进行平。养.1.2对册线首尾支崎变严重的题点，成参考相邻测点了以校正。6.1.3应提交一套完整的编辑半平滑后的数据6.2资料的平面波场处理
SY/T 57722002
6.2.1近场校正，一-般应采用全区视电阳率校止法，也可根据相应仪器提供的校止软件进行校山(.2.2近场校正后的视电阳率曲线应减平滑续，没有超过45°陡悄上升现象，香则应采用多种楼正方式做比较，以选择最佳校正方法。6.2.3根据实际条件宜尽可能做长导线源理论解释。6.3静态位移校正
6.31根据已知地质资料和原始断面等值线图（视电阻率、相位断面图等）及地形起伏情况，判断静态位移现象及其严重性
6.3.2对数据进行静态位移效正，应采用多种方法进行校正对比，以选择最佳校正方法，咬正后应当提供一套完整的数据，
6.4通盖点的处理
6.4.1对于相对误差在10%以内的覆盖点，以采用算术平均值处理，小于5%可不作处坦6.4.2对丁相对误差较大的覆盖点，应分析产生的原因，采取有效的处理方法，如反裙积等，6.5形地校正
对地形复杂区，进行地形校正，7资料解释
7.1定性解释
7.1.1研究探区曲线类型，特别应对并旁测深州线进行正反演模拟，确定电性层对应的地质层位和探区的地电模型，
7,1.2研究探区视电阻率和相位断而，初步了解面电性异常特征，并进行面对比分析：7.1.3研究探区总纵向电导异常，初步了解探区转底起伏形态。7.1.4根据地质解释需要，可选择做下列定性解释图件：a）视电阻率曲线类型图；
b）视电阴率、相位断面图：
c）总纵问电导图；
d）某频率视电阳率平函图：
）特征点（如被大、极小）视电阳率平函图：f）其它有意义的图件：
SY/T 5772—2002
7.2定解释
7.2.1、根据定性分析结果，综合其它地质、地球物理资料、确定每条测线的初始地电模型。7.2.2确定初始模型后，先做·维支演解释，并从偶极源论和平面波场理论两方面回时展开，相中结合，参照补充。
7.2.3定量解释以二维反演为主，利用已知的钻井、地震资料做控制，使剖询解释趋于合理，7.2.4所有解释结果应拷贝存盘并列表打印、作为成果报告的附件，7.2.5根据地质任务的要求，可选做下列定量解释图件：a）深度一电阻率断面图；
b）电性分层深度剖面图；
）主要电牛层理藏深度（或海拔）图：d）主要也性层厚度图；
e！上要电性层电阻率平面图；
f）其它有意义的图件
7.3综合地质解释
7.3.1内容
a）则分探区构造单元，研究基底埋深和起伏形态：b）预测局部构造：
）研究探区断裂展布；
d）根据电性:变化推测岩性变化：e）指出含油气选景区。
了.3.2提交的丰要地质成果图件：a）地质、地球物理综合解释图；b）构造单元划分图；
c）断裂展布图；
d）岩性预测图；
e）局部构造预测图；
湛气远景预测图；
g）其它图件，
8成果报告的编写与评审
81成果报告编写要求
8，1.1、个地区的勘探工作完成后，应提交份完的成果报告：如足分阶段完成的、除提交阶段报告外，还成完成该区的拼图和总体成果报告，8、1.2成果报告应内容充实、文字简练、论述有据、拼断合理、结论符实际：8，1、3报告附图、附件应编排合厘、文学说明简练，楚8.2成果报告内容
8.2.1成果报告正.文包括：
a）承担的地质任务及完成情况；b）工区位置、概况及前人工作程度及主要研流或果：c）测区地质、地球物理特征；
d）野外上作方法与质量情况；
(）资料处理技术及解释方法；
f）地质解释成果；
g）结论与建议。
8.2.2成果报告附图包括的内容司7.3.28.2.3战果报告附件包括：
a）岩石电性资料说明；
b）正反演解释结果数据，图件、文档光盘（或软盘)；c)资料质量统计表;
d）其它有关资料。
8.3成果报告评审
8.3.1成果报告应答辩，并由评审组写出评议书。8.3.2评议中重要的不同观点、意见或建议应做详尽记录，并相应的答辩。SY/T 5772—2002
8.3.3成果报告的评审分为通过、不通过两级，如按告评审不通过应限期做补充、修改，再评审。8.3,4评议书应收人正式成果报告。9
