【石油天然气行业标准(SY)】 石油建设工程质量检验评定标准 桥梁工程

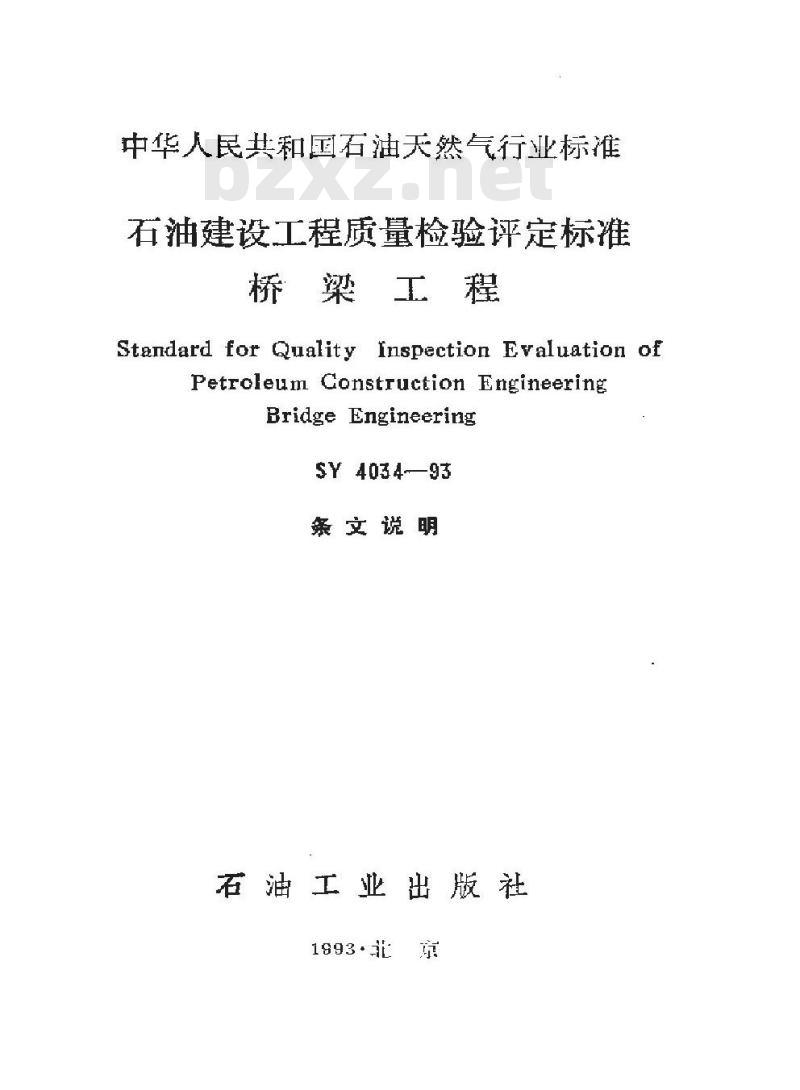

中华人民共和国石油天然气行业标准石油建设工程质量检验评定标准桥梁工程
Standard for Quality Inspection Evaluation ofPetroleum Construction EngineeringBridge Engineering
$Y 4034-—93
条文说明
石油工业出版社
1993·北
开挖基坑
沉入桩
预制钢筋混凝土械
桩钢筋制作安装
钻孔灌注桩
钻孔灌注桩钢筋制作安装
钢筋混凝土沉并基础：
沉井钢筋制作安装
混凝土及钢筋混凝土基码
混凝土及钢筋混凝土承台
基础（承台）钢筋制作安装
浆脚片（块）石基础
基础工程模板制作安装
混凝玉及钢混凝土墩台
墩台钢筋制作安装：
混凝土及钢筋混疑土墩台·
墩台婚钢筛制作安装
浆砌块石墩台身
浆碗粗料石（预制块）墩台身
墩会模城
梁、板桥安装.
预制钢筋混凝土梁、板·
梁、钣钢筋制作安装
预制预应力钢筋混凝土梁、板··16
颈制钢筋混凝土拱助，拱
拱肋、拱，共籍钢筋制作安装
预制预应力钢筋混凝箱形拱拱箱·预制钢筋混凝上小型构件
小型构件钢筋制作装装
钢筋闪光对爆焊接接头·
钢筋电孤焊焊接接头
焊接钢筋网和焊接骨架?
预应力筋制作
先张法预应打筋张··
居张法预应力筋张拉·
孔道压浆
装配式钢筋混凝上拱桥安装.
装配式箱形拱拱箱安装
现场浇筑筋混凝士粱、板·
悬臂浇筑混凝土梁
烧筑混凝土拱圈·
砌石拱圈及拱上建筑
梁、板、小型构件模板
拱肋、拱桁、拱箱模板
拱架和支架制作安装·…
水泥混凝士面层
桥面铺装钢筋制作安装
栏杆及扶手安装·
灯柱安装
伸缩缝、泄水管安装
人行谐，缘石，安年带安愛
浆斑片（块）石挡土墙
混凝土挡土墙
于砌片石护玻，护底
浆砌片（块）石护坡，护底
混凝主护城、护·
导流工程
台背填王
台背填石灰士
修订说调

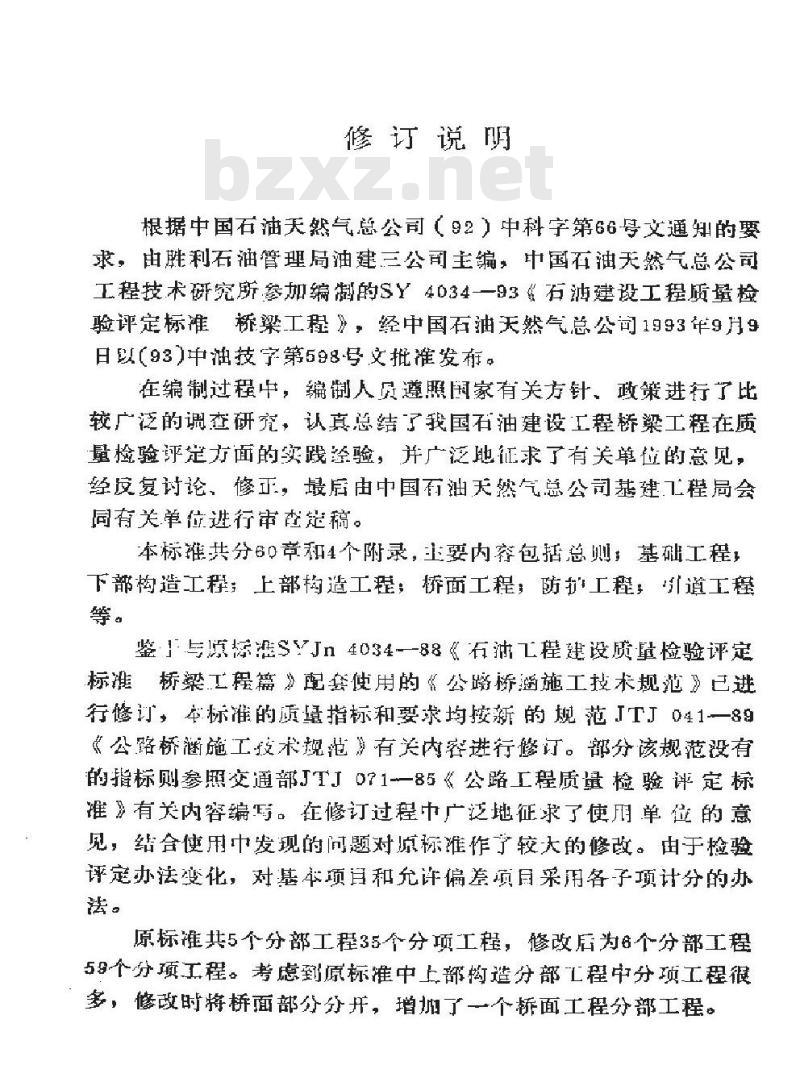

根据中国石油天然气总公司（92）中科字第66号文通知的要求，由胜利石油管理局油建三公司主编：中国石油无然气总公司工程技术研究所参加编制的SY4034一93《石冲建设工程质量检验评定标准桥梁工程》，经中国石油天然气总公司1993年9月9日以（93）中油技字第598号文批准发布。在编制过程中，编制人员遵照国家有关方针，政策进行了比较广泛的调查研究，认真总结产我国石油建设工程桥梁工程在质量检验评定方面的实践经验，并广泛地征求了有关单位的意见，经友复讨论，修正，最居由中国有油天然气总公司基建程局会同有差革在避行鼠查超橘。
本标雅共分60章和4个附录，主要内穿包括总则，基础工程#下部构造工程：上部构造工程，桥面工程，防扩工程，道工程等。
鉴1与原标准SYJn4034--88《石油乙程建设质量检验评定标准桥梁工程》配套使用的《公路桥涵施工技术规范池》已进行修订，本标准的质量指标和要求均按新的规范JTJ041-一89《公路桥施工技术规范》有关内容进行修订。部分该规范没有的指标则套照交通部JTJ071-一85《公路工程质量检验评定标有关内容编写。在修订过程中广泛地征求了使用单位的意见，结合使用中发现的问题对原称准作了较大的修改。由于检验评定办法变化，对基本项目和充许偏差项目采用各子项计分的办法。
原标准共5个分部工程35个分项工程，修改居为6个分部工程59个分项工程。考虑到原标准中上部构造分部工程中分项工程很：多，修改时将桥面部分分开，增加了一个桥面工程分部工程。原标推中，混凝土及钢筋泥凝十，模板，钢筋等工程均为综合项月，在保证项自和基本项百中，只能反映共性的要求，而各不同项日特有的要求无法反映。本次修改时将各不同的分项分别逊行编写。原标准中凡砌筑工程均未编入，执行《石油工程建设质量捡验评定标推建筑工程篇》的标推，但桥梁工程和建筑工程的施工技术，验收规范各不相间，故对质量要求和质量指标也不全相同，所以本次修订按JT了041一89的两容编写各磁筑分项工程。防护工程中各分项工程的内容，原标推未列入，都编在SYJn4033-一88《石油-七程建设质量检验评定标准道路工程篇》内。考虑桥梁工程巾防护工程是不可缺少的部分，而道路工程中较少采用，为使用方便，这次修订时，经协商将防护工程的各分项工程的内容编入本标准。文根据使用单位的意见增加了桥头填土和桥头填石灰土两个分项工程的内睿。为便订广大施工和质量检验人员在使用本标准时能正确理解和行条文规定，《石油建设工程质量检验评定标谁桥粱工程》编写组根据国家有关编制标准，规范条文说明的统一要求，按正文的章，节，条顺序编制了本条文说明，供有关人员参考。希望各单位在批行过程中，结合工程实践，认真总结经验，注意积累资料：发现需要修正和礼充之处，请将意见同时函寄山东省东营市胜利石油管理局油建兰公司和天津塘活区中国石油天然气总公司工程技术研究所标准化室，以便令后修改时参考。胜利石油管理局油建三公司
1993年9月
1总则
1.0.1（原标推第1.0，1条修亲文本条只在文学上对原标雅进行据当修致，阐明本标推的适用范。
1.0.2（原标准第1.0.2条修改条支）本条阐述了分项工程，分部工程、单位工程的划分原则，期确规定分为6个分部工程和名分部工程所含的分项工程名称。分部工程的划分仍接结构部位皮施工特点和施工任务划分品由于上部构造工程分部工程内分项工程内容很多，这次修订时将，桥面部分列为桥面工程分部工程。各行工程中分工程的内容亦根据儿年来的实践经验和桥梁工程的发炭情况逃行了较大的修改。删掉了原标谁内跑挖孔灌注桩、双曲拱桥等分项工程，增加了装配式钢筋混凝土拱桥，箱形拱桥。悬臂洗筑混凝土梁等分项工程，增加了防护工程各分项工程的内容。
原标准中榄被、钢筋，混凝土皮钢筋混凝土均为绿全城本次修订时均接不同的工程项月分别编写。本标准为桥梁工程质量检验评定标准，主要内容为研量要求，指标、检数量和检验方法，其质量检验评定方法、是等级等均应遵循现行的SY4024《石油工程建设质量检验评定标谁通则》的规定。由于通划已作较大修改，本棕准的评定方法，评定等级亦应随之修改。
1.0.4（增增条文）
“石满建设工程质量检验评定标准”是一套系列标准，为避免重复，表列分项工程应全文引用表中规定的质量检验标准进行检验评定。
1.0.5（增期条文）
本条说明本标准的主要技术指标和要求的依据。由于石油系统尚无禁工轻瓶工技术规范，本标雅的生要技术指标和要求是根据现行的JTT041公路桥涵施工技术规范》编写的，对规范中设有的检验项目还参照现行的JT厂071《公路工程质量检验评定标推》中有关的内容编写。
1.0.6（增加文）
原标准中对混凝土，钢筋混凝王及预应力混凝王工程的混凝王强度定和混凝士试件的制取数遥均无规定，本标准特加以獭魏定。
1.0.6.1本款规定了混凝土试件制取的数量。内容是根据现行的JTT041等10.10.3条对制取混凝王试件数量的规定来的。关于其中第（4）项JT丁041规定以梁的跨径不同面定，每片梁长16m以下应谢取1组，16~30m制取2组，31~35m制取3组，50m以土者不少于5组。本条根据百油建设工程中大跨径桥梁不多：小跨轻梁一个工作班可能浇筑数根的实际情说作了适当修改。
1.0.6.2混王强度的评定标推采用JTJ041的标推，标谁试件采用20cm×20cm×20cm。GBJ107《混凝士强度评定标推》采用的是15cm×15cm×15cm的标准试件。两标准相比较，采用数理统计法时，如试件在10～14组，则两标相近。采用非数理统计让法，则GBJ107所要求的强度要高5%-~10%。1，0（增加条文）
本条是对混凝王，钢筋混凝上表面蜂窝麻面面积评定的规定。现行的JTJ041第4.3.6条规定预制桩出现蜂窝时，其厚度不得天于15mm，蜂窝花积不得大于同=-面的 10%，在第1010.7条也有同样的规定，但对深度无明确规定，本条采用了现行的JTJ071第10，11条的规定作为评定混凝土蜂窝麻面的统一标。
1..8（增加茶文）
本条对侨梁工程中浆砌工程的砂浆（小石子混凝土）试件的制取数量，标准养护条件及砂浆试件抗压强度的合格条件作了明确规定。
1.0.8.1本款依据JTJ041第12.2.10条内容编写。1.0.8.2本款依据JTJ041第12.8.1条内容编写。.0.8.3本款依据JTJ041第12,8.1条内容编写。1.0.9（增加条文）
混凝土，钢筋混凝土和浆砌工程的养护，光其是初期养护对混凝土和砂浆强度及工程质量的影响极大本标准中将养护状说良好列入基本项国的质量要求作为质量检验的一个具体内容，以提高对养护工作的重说，本条对养护期的说明依据现行的JTJ041第十章第九节，第十二章第七节有关内容编写。1.0.10（增加条支）
本条闸述本标雅中有些章节的适用范国。1.0.11（增加条文）
本条阐述本标准保证项国中核查的保证济料内容。1.0.12（增加亲文）
本杀阐明了应用标准进行质量检验时需用的捡验器具。2
开挖基巅
2.1保证项
2.1.1（原标准第2,5.1条修改条文）本条是依据现行的JTJ041第3.3.2条内容编写的，是开挖基坑时必须其备的条件。：
2.1.2（增加条文）
本条是依据现行的JTJ041第3.1.1条内容编写的，是开挖基坑施丁的必要条性。
2.1.3（增加条文）
本条是依据现行的JTJ041第3.1.4条内容编写的，这是保证开挖基坑时施工安全和质量的必要条件。2.2基本项巨
2.2.1（原标准第2.5.2和2.5.3条修改条文）本条保留了原来两条的内容，把原标谁中保证项目的筑2.5.1条基底士壤不超挖、不扰动改为基本项目之一。又依据现行的ITJD41第3.3.6条增加了弃上堆置地点不妨碍施，不影响坑壁稳定的要求，并据其第四节的有关内客增加了基底处理符合有关规范规定等内容。
其中基底赶挖，扰动与没泡能严重的影响基础工程的版量，放列为主要子项。
2.3充许偏差项目
2.3.1（原标准第2.6，4条修改条文）本条根据现行JTJ041第3.5，3条的规定，仅检查平面周线位置和基底标高两个指标。
沉入桩
3.1保证项目
（原标准第2.3.1条保留条文）
（增条文）
桩的接头好坏直接影喇到沉桩的质量及其使用质量，本条依据现行的1丁 041第4.4.10～-4,4，1条内容编写。3.1.3（增加条文）
沉桩的最终一阵贯入度与摩擦桩的单桩承载力有直接关系，也是自前控制单桩承载打比较简便有效的方法。3.2基本项目
3.2.1（原标推第2.3.2条修改条文）本条保留了原标准条文内容，采用宁分项计分。3.3允许偏差项目
3.3.1（原标准第2.3.5条修改条文）本条依据现行JTJ041第4.5.1条内容修改制订的。其中基础桩增加了承台边缘到边桩净距的一项指标，排架桩平面位置增加了一个顺桥方向（规范称垂直帽梁轴线）指标。检查数量原标准二者均为每根一点，修敢为基础桩每台抽查5根，排架桩每排抽查2根。
4.1.1（增加条文）
预制钢筋混凝王桩
4.1保证项目此内容来自标准下载网
本条是保证混凝质量的必要条件。4.1.2（原标准第2.6.1条修改条文）本条除了保留原标准要求配合比必须正确外，劳增了拌合均句和振捣密实两点，这两点也是保证混凝上质量的必要条件。4.1.3（原标准第2.6.2条修改条文）本条保留了原标准的基本要求，仅在文字上作了修改。根据JTJ041第10，105条明确规定，混凝土抗压强度应以混凝士试件在标准养护条件下养护28龄期的抗压极限强度为推且必须合格。
4.1.4（增加条文）
本条根据现行JTJ041第4.3，4条第1款有关内容编写，这是预制钢筋混凝上桩的特殊要求耳：每节桩的混凝土如不连续浇筑，留有施工缝；则在锤击，振动沉桩时易在施工缝处产生裂缝或断裂。
年基东项
4.2.1（增加条文）
原标准钢筋混凝工程为综合项目：其基本项目（检验项目）的质量要求比较含糊，本次修改，是依据现行JTJ041的有关规定和对预制桩的要求编写的，各条文对应关系如表1。其中第1，5，7项为浇筑混凝土的一般要求，其余2，3，4，6项为对预制桩的特殊要求。第3项桩尖、桩顶无蜂窝、碰伤，身无露筋对沉入桩面言，若有上述缺限，则在沉入时经锤击或振8
