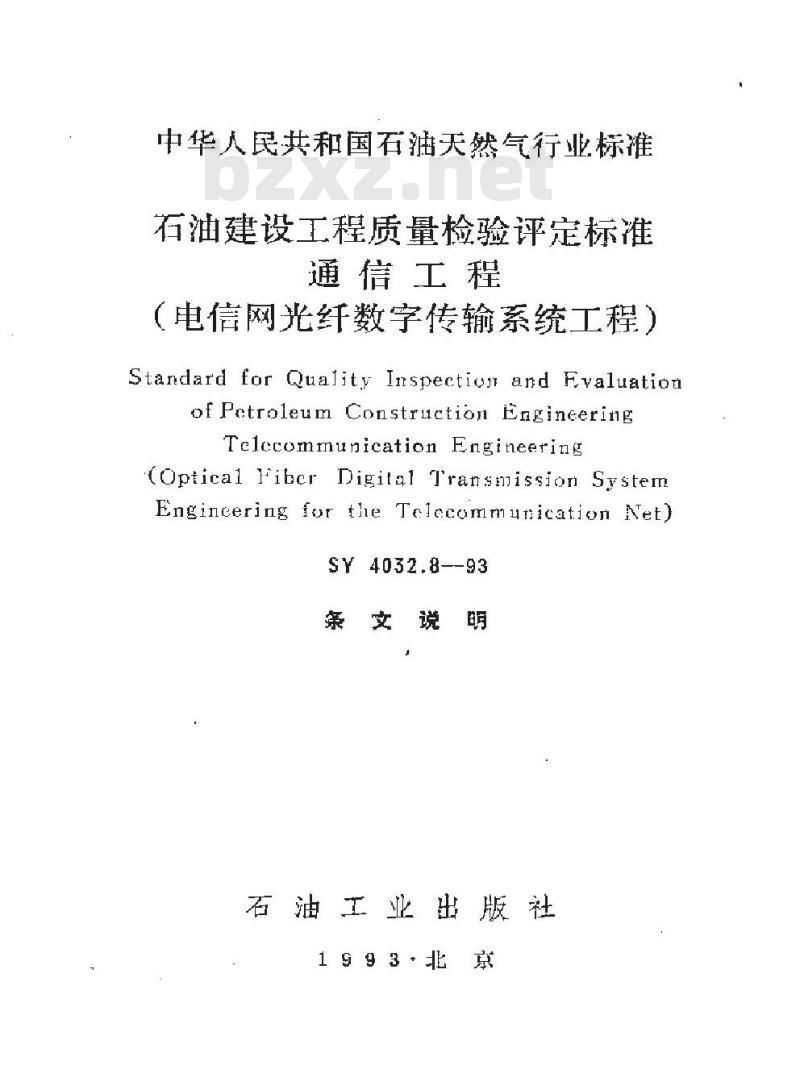

中华人民共和国石油天然气行业标准石油建设工程质量检验评定标准通信工程
（电信网光纤数字传输系统工程）Standard for Quality Inspectiu and Fvaluatiouof Petroleum Construction EngineeringTelccommunication Engineering(Optical ribcr Digital Transmission SystemEngineering for the Teleccmmunication Net)SY4032.8—-93
涤文说明
石油工业出版社
1s93·北京

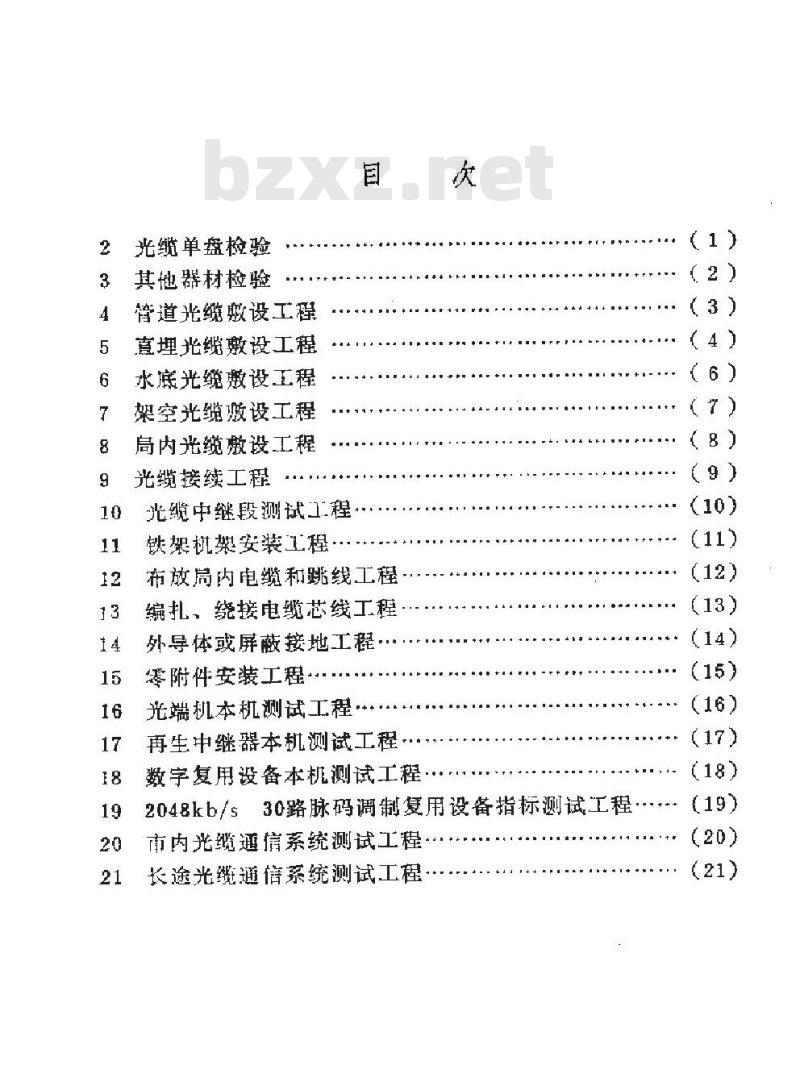

光缆单盘检验
其他器材检验
管道光缆敷设工程
喜埋光缆敷设工程
水底光缆敷设王程
架空光缆瞰设工程
局内光缆激设工程
光缆接续工程
光缆中继段测试工程·
铁架机架安装工程
布放局内电缆和跳线工程
编扎，绕接电缆芯线工程
外导体或屏蔽接地工程
塞附件安装工程
光端机本机测试工程：
再生中继器本机测试工程
数字复用设备本机测试工程
（6）
2048kb/s30路脉码调制复用设备指标测试工程*（19）市内光缆通信系统测试工程
长途光继通信系统测试工程
修订说明

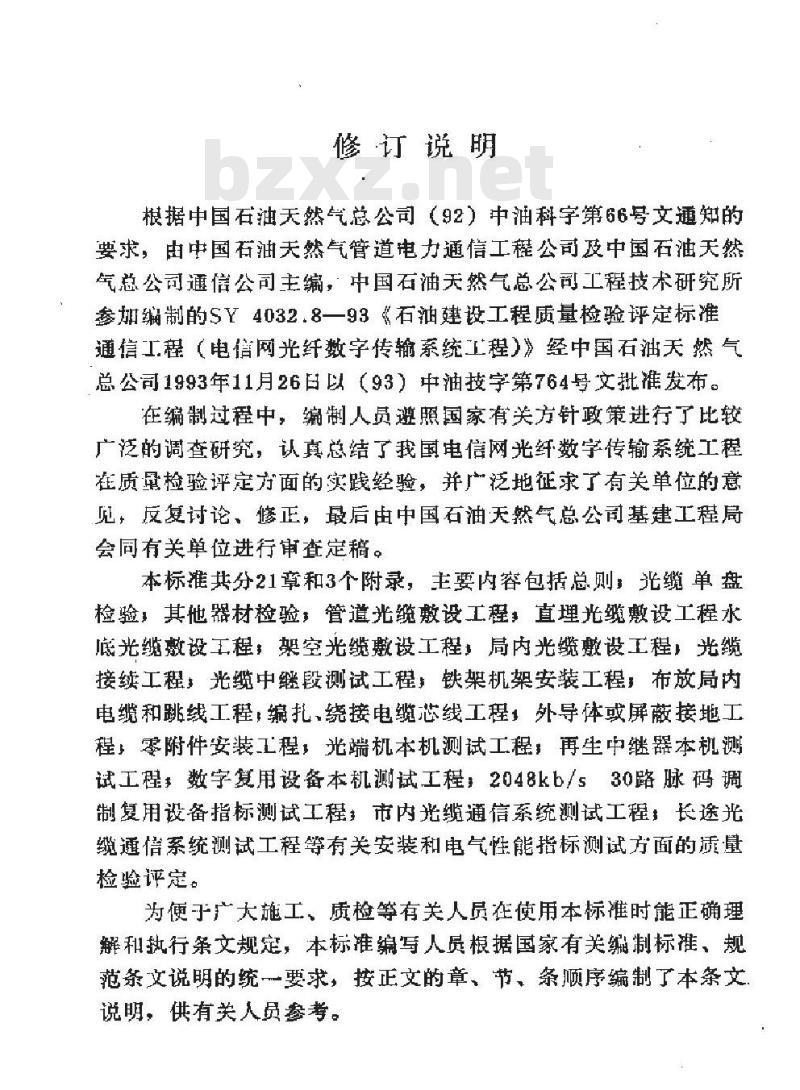

根据中国石油天然气总公司（92）中油科字第66号文通知的要求，由中国石油天然气管道电力通信工程公司皮中国石油天然气总公司通信公司主编，中国石油天然气总公司工程技术研究所参加编制的SY4032.8一93《石池建设工程质量检验评定标准通信工程（电借网光纤数字传输系统工程）》经中国石油天然气总公司1993年11月26日以（93）中油技字第764号文批准发布。在编制过程中，编谢人员谢照国家有关方针敢策进行了比较广泛的调查研究，认真总结了我国电信网光纤数字传输系统工程质童检验评定行面的实践经验，并广泛地征求了有美单位的意见，反复讨论、修正，最后由中国石油天然气总公司基建工程局会同有关单位进行审查定稿。
本标准共分21章和3个附录，主要内容包括总则，光缆单盘检验，其他器材检验，管道光缆设工程：直埋光缆敷设工程水底光缆数设工程，架空光缆敷设工程，局内光缆敷设工程，光缆接续工程光缆中继毁测试工程铁架机架安装工程，布放局内电缆和跳线工程，编托绕接电缆芯线工程！外导体或屏蔽接地工程，零附件安装工程，光端机本机测试工程，再生中继器本机谢试工程，数字复用设备本机测试工程，2048kb/s30路脉码调制复用设备指标测试工程市内缆通信系统测试工程：长途光缆通倍系统测试工程等有关安装和电气性能指标测试方面的质量检鉴证是。
为便于产大施工，质检等有关人员在使用本标准时能正确理解和执行条文规定，本棕准编写人员根据国家有关编制标准，规范条文说明的统要求，按正文的章，节，条顺序编制了本条文说明，供有美人员奏考。

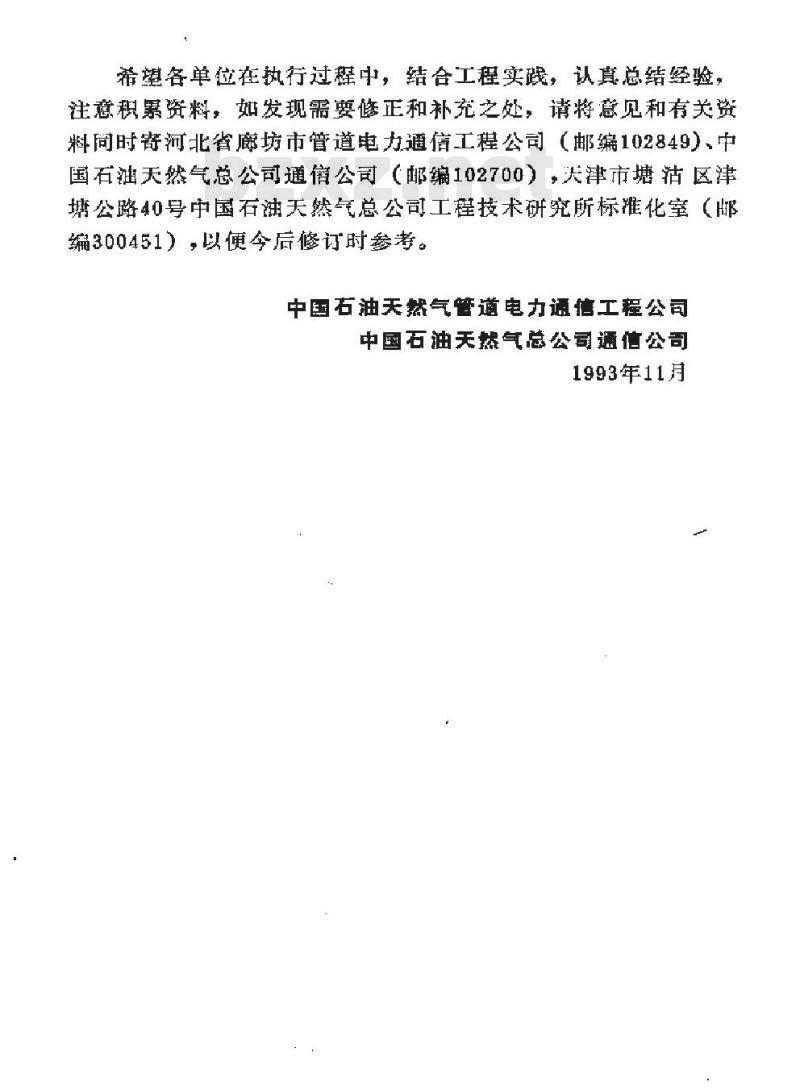

希望各单位在执行过程中，结合工程实践，认真总结经验，注意积累资料，如发现需要修正和补充之处，请将意见和有关资料同时寄河北省廊坊市管道电力通信工程公司（邮编102849）、中国石油天然气总公司通信公司（邮编102700），天津市塘沽区津塘公路40号中国石油天然气总公司工程技术研究所标准化室（邮编300451），以便今后修订时参考。中国右油天然气管道电力通信工程公司中国石油天然气总公司通信公司1993年11月
附加说明
主编单位：中国石油天然气管道电力通信工程公司。中国石油天然气总公司通信公司。鑫加单位：中国石油天然气总公司工程技术研究所。主要起草人：刘铁骅、柳富荣、娄晶源、何炜。9
2光缆单盘验验
2.1保证项目
2.1.1本条是根据YDJ44一89《电信网光纤数字传输系统工程施工及验啦暂行技术规定》第2.1.1条内容编制的。光缆是光纤工程中的主材，它的规格，型号，性能是根据不间电路要求。由设计提出的。对运到工地的单盘光缆的规格，程式进行数量清点和外观检查，并测试一下光缆的光学特性，电特性是否符合设计要求，只有这样能江程质景得到保证。因此以此条作为保证项回。2.1.2本条是据YLJ44—89第2.1.2条的内容编制的。2.1.3本条是根据YLJ44-89第2.2.1条的内容编制的。3其他器材检验
3.1保证项目
3.1.1本条是根据YDJ44一89第2.3.1条内容编制的。光纤连接器俗称法兰盘，它是线路与设备的接口部件，要求它的加工精度高，重复性能好。
3.1.2本条是根据YDJ44一89第2.3.2条的内容编制的。光缆接头护套是保护光纤接头盒的装置，连接损耗尽量小。带尾纤的连接器在通路测试中连接被测对象与仪表，因此也要求它的连接损耗及其他各项参数均应符合合同规定或设计要求，这就从器材上给工程质犀以保障。
3.1.3本条是根据YD44一89第2.3.6条的内容编制的。无人中继器的型号、规格是由设计提出的，在丁程安装之前对照设讯资料检查各项性能符合要求才可使用。3.1.4本条是根据YDJ44一89第2.3.3条的内容编制的。施工使用前先对粘接材料的出广日期及有效期进行检查，超过有效期就失效了，在工程中若使用失效材，将会影响工程质量。3.1.5本条是根据YDJ44一89第2.3.4条的内容编制的。对照设计资料检查加感线圈的型号、规格应符合设计要求，安装底才不出间题。
3.1.6本条是根据YDJ44一89第2.3.5条的内容编制的。管道光缆所用塑料子管的材质、规格，盘长，甚至颜色都设计提出，所用材料满足设计婴求才能保证工程质量。2
4·管道光缆数设工程
4.1保证项目
4.1.1本条是根据Y]44一89第4.0.9条的内容编制的。光缆有A，B端，不同规格的光继的芯数，芯径、波长，介质等都不相同，器材检验记录符合设计要求的才能用。4.1.2本条是根据YDJ44一89第5.2.1条，第5.2.5条第5.2.7条第5.2.8条内容编制的。管道里的管孔最少是6个，每个管孔可穿过兰根塑料子管，一个工程只铺一条光缆，它的走间由管孔位置决定，在敷设子管前一般股先核查一下设让资料，查看实际管孔是香空位，有空莅方顶瞰设。4.2基本项目
4.2.1，本条是根据DJ 44--89第5.2.6条1第5.2.7条第5.2.8条的内容编制的。塑料子管瞰设时留长是根据设计要求定的，料管和管口都应有堵头，其作用是防潮，防鼠。另外在管道光缆中所用管道有多根光缆为长期维护测试需要，一-定要在子营上或光缆上标清楚是哪个工程的光缆。因此列为主要子项。4.3允许偏攀项目
4.3.1本条是根据YDJ4489第5.2.6条及表3.2.2-1的内容编制的。
5直理光练数设工程
5.1保证项巨
5.1.1本条内容是根据YDJ44一89第5.3.1条及表5.3.1，5.3.5【6的内容纳的。对直理光織工程来说，光缆的路由可决定光缆长度，光缆的埋深快定光缆的特性，这些对光缆的全程衰减都起决定作用。因此列为保证项目。·5.1.2本条是根据YDJ44一89第5.3.6条（6）的内容编制的。光缆的芯线一一光纤量然是石英玻璃拉制而成的，但光缆中铜导线或抑强芯及加镜层是属物，存在防害问题，为安全起见，一定要按设计规定做好处理。
5.2基本项目
5.2.1本系是根据YDJ44-89第5.3.4条：第5.3.5条的内容编制的。对直埋光缆来说，光缆沟的质量关系着直理光缆的工程质量，光沟的质量包括其深度、宽度、沟底情况。根据不同地理环境，沟深要在冻士层以下，否刺光缆就不能狂较恒温的条件下工作，光纤文是对温度特性较敏感的，当温度降至零下时，光纤的衰减会变得很大，这样全程线路的衰减特性就变坏，影响信号传输，因此在施工中要随工检查沟深情况，要求它符金设计萝求。
布放光缆必须使它平放于沟底，若腾空和打小湾，光纤的衰减就会变大。
回填土中的石块，砖头，冻上等都会使光缆受到不均的外力，时间一·长，就会在某个方伺受一较大外力，对光纤，光缆特性都会产生影响，严重时还会使其受到外伤。4
5.2.2本条是根锯YDJ44-89第5.3.6条内容编制的。预管或埋管都是对置埋式光缆的一种保护摧瓶，因此钳管的外径，规格婴看埋深及路面情说，它要经得住顶管过程中的冲击力。管口做绪藜是晰潮，二是防鼠，
光缆上方铺砖是防止光缆被挖环，当挖到红砖时就道地下有光缆。光缆上方20cm厚的碎上即起缓冲作用。5.2.3本条是根据YIDJ44一89第5.3.8条的内容编制的。直挫光缆的标石是长期维护线路的唯一根据，因此要求它设置准确，结实牢固字迹清楚。
5.3充许偏差项目
5.3.1本$是根据YDJ 44一89第3.2.2条表3.2.2一1的 内谷缔制的接头舒的长度是防止接头接小好罩接时还有尔量，要求特根纤接头必的藏都耍荐合设计婴求，设备侧娶和光红连接器焊接，周样要求接头处的衰减值很小，质量要求较高，若不符合要求，还要尊掉重接。
6水底光缆数设工程
6.1保证项目
6.1.1 本条是根据YJ 44--89第3.1.1条的内容编制的。 设计水底光缆敷设地点，路由一方面根据线路路由，一方面根据河水流速，以及是否行船等情况设计的，因此若施工偏离设计，光缆的安全就猴不到保障。
6.1.2本条是根据YLJ44一89第4.0.9条，第2.1.1条的内容编谢的。
6.2基本项目
6.2.1不条是根据YDJ44一89第5.4.3条的内容编制的。水底光缆敷设质用OTDR检测光纤是否食好来衡量光缆敷设的质量情况，因此列为生要子项。
6.2.2本条是根据YDJ4489第5.4.5条的内容编制的。6.3允许偏差项目
6.3.1本条是根据YDJ44-89第3.2.2条及表3.2.2--1的内容编制的。
7架空光缆数设工程bzxZ.net
71保证项目
7.1.1~7.1.3本条是根据YDJ44-89第2.1.1条.第5.5.2条，第5.5，6条内容编制的。架空光缆裸露在外，架在电杆上，强电，能电对其形，电特性影响很，因此一定要有防护播施。架空光缆的端别，型号、规格及吊线的程式也必须符合设计规定。在施工过程中，如若光缆出现过度弯曲，就会使其衰减加大，甚至出现外伤，因此要绝对避免。
7.2基本项目
7.2.1本案是根据YDJ44-89第3.2，4条，第5.5.1条，第5.5.2条，第5.5，3条的内容编制的。架空光缆与其他设施，树木最小水平净距应符合YDF44--89表3.2.8—1的规定：最小垂直净距应符合YD144—89表8.2.3—2的规定。架空光缆做预留及保护方式参照YDJ44—89图5.5.3—1，吊线处保护管YJ44一89图5.5.3-2所示。7.3充许偏荐项
，7.3.1本条是根据￥I44--89第3.2.2条及表3.2.2-1，第5.5.4条的内容编制的。
