【石油天然气行业标准(SY)】 石油建设工程质量检验评定标准 通信工程(通信电源设备安装工程)

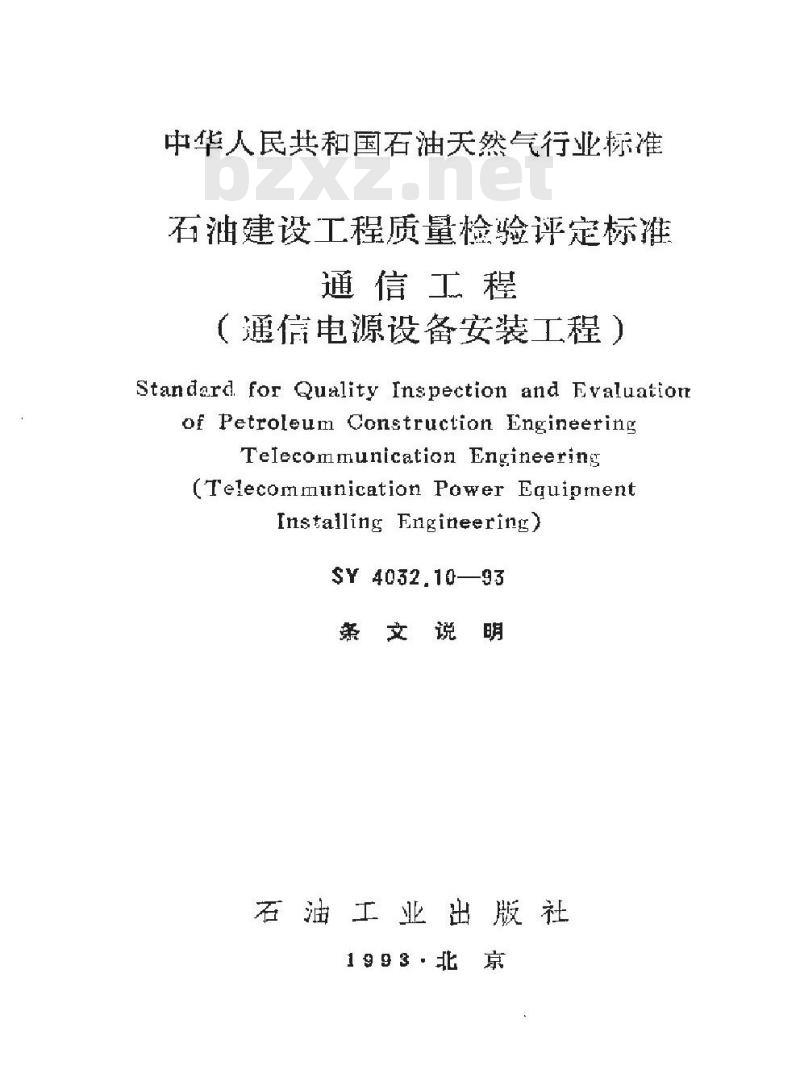

中华人民共和国石油天然气行业标准石油建设工程质量检验评定标准通信工程
（通信电源设备安装工程）
Standard. for Quality Inspection and Fvaluatiorof Petroleum Construction EngineeringTelecommunication Engineering(Telecommunication Power EguipmentInstalling Engineering)
$Y4032.10—93
条文说明
石油工业出版社
1993·北京

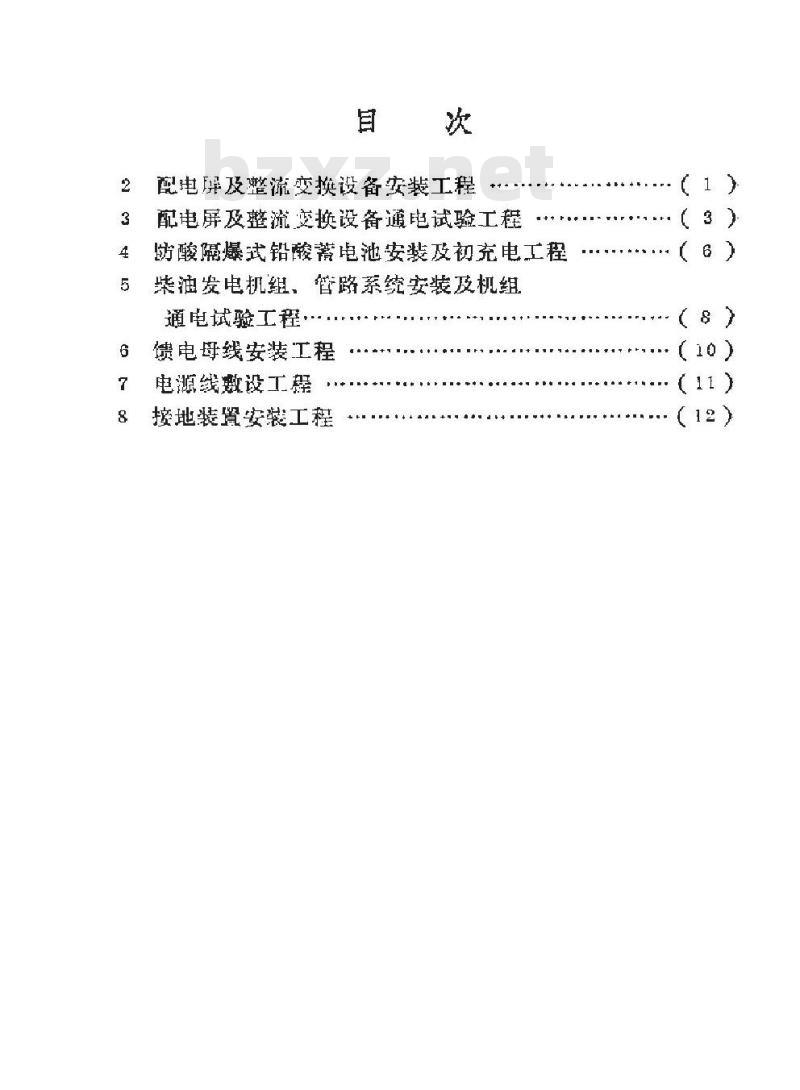

配电屏及整流变换设备安装工程配电屏及整流变换设备通电试验工程防酸隔爆式铅酸蓄电池安装及初充电工程柴油发电机组，管路系统安装及机组通电试验工程·
馈电母线安装工程
电源线敷设工程
接地装置安装工程
（6）
（8）
：（10)
：（11）此内容来自标准下载网
修订说明

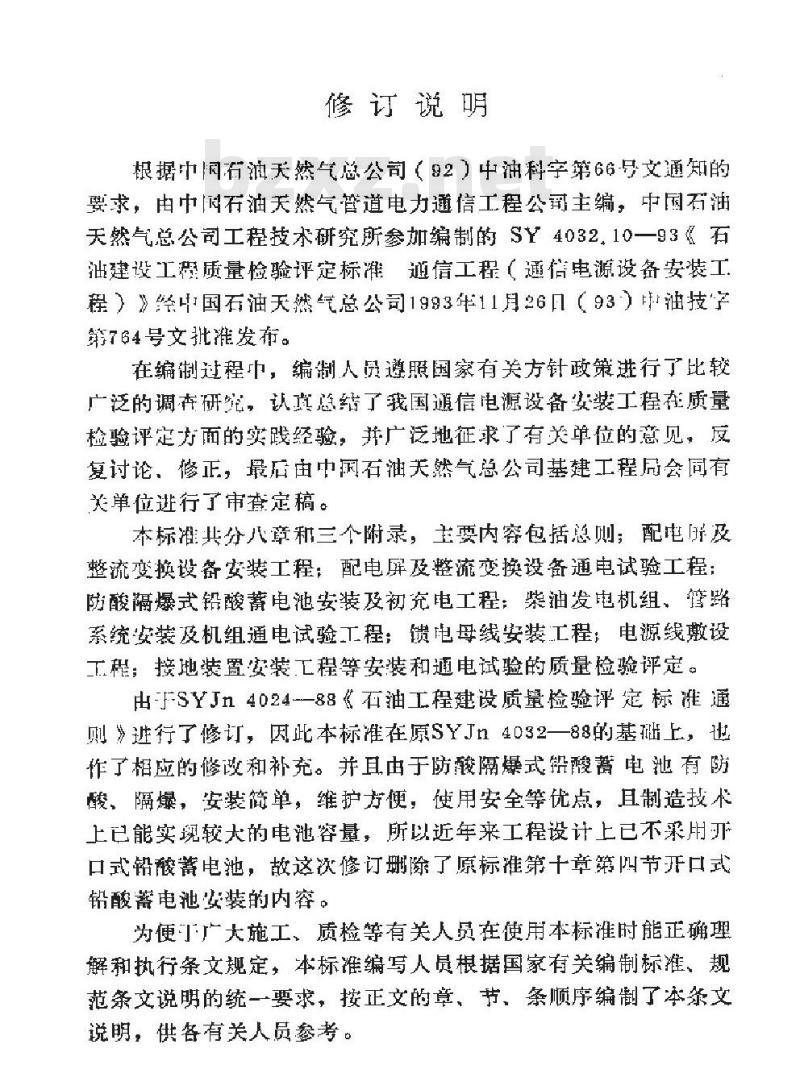

根据中国荷油天然气总公司（92）中油科字第66号文通知的要求，电中国石油天然气管道电力通信工程公到主编，中国石油天然气总公司工程技水研究所参加编制的SY4032.10一93《石油建设工程质量检验评定标准通信工程（通借电源设备安装工程）》经中国石油天然气总公司1993年11月26口（93）油技字第了4号文批发布。
在编过程中，编制人阅遵照国家有关方针政策进行了比较广泛的调香研能，认真意绪了我国旗信电源设备装工程在质量检验评定方面的实践经验，并广泛地征求了有关单位的意见，反复讨论，修正，最店由中国石油关然气总公司基建工程局会同有关单位进行了市定稿。
本标推共分尺章和三个附录，主要内容包括总则，配电开及整流变换设备安装工程：配电屏及整流变换设备通电试验工程：防酸隔爆式铅酸蓄电池安装及初充电工程：紫油发电机组、管路系统安装及机组通电试验工程：馈电母线安装工程：电源线敷设工程：接地装置安装工程等安装和通电试验的质量检验评定。由-FSYJn4024--88《石油工程建设质量检验评定标准通则》进行了修订，因此本标准在原SYJn4032一88的基础上，也作了相应的修改和补充。并耳由于防酸隔爆式铅酸蓄电池有防酸、隔爆，安装简单，维护方便，使用安全等优点，且制造技代上已能实现较大的电池容量，所以近年来工程设计上已不采用刃口式铅酸蓄电池，故这次修订娜除了原标准第十章第叫节口式铅酸电池装的内睿品
为便汀户大施工、质检等有关人员在使用本标准时能正确理解和执行条文规定，本标准编写人员根据国家有关编制标准规范条文说明的统一要求，按正文的章，节，条顺序编制了本称文说明，供各有关人员参考。

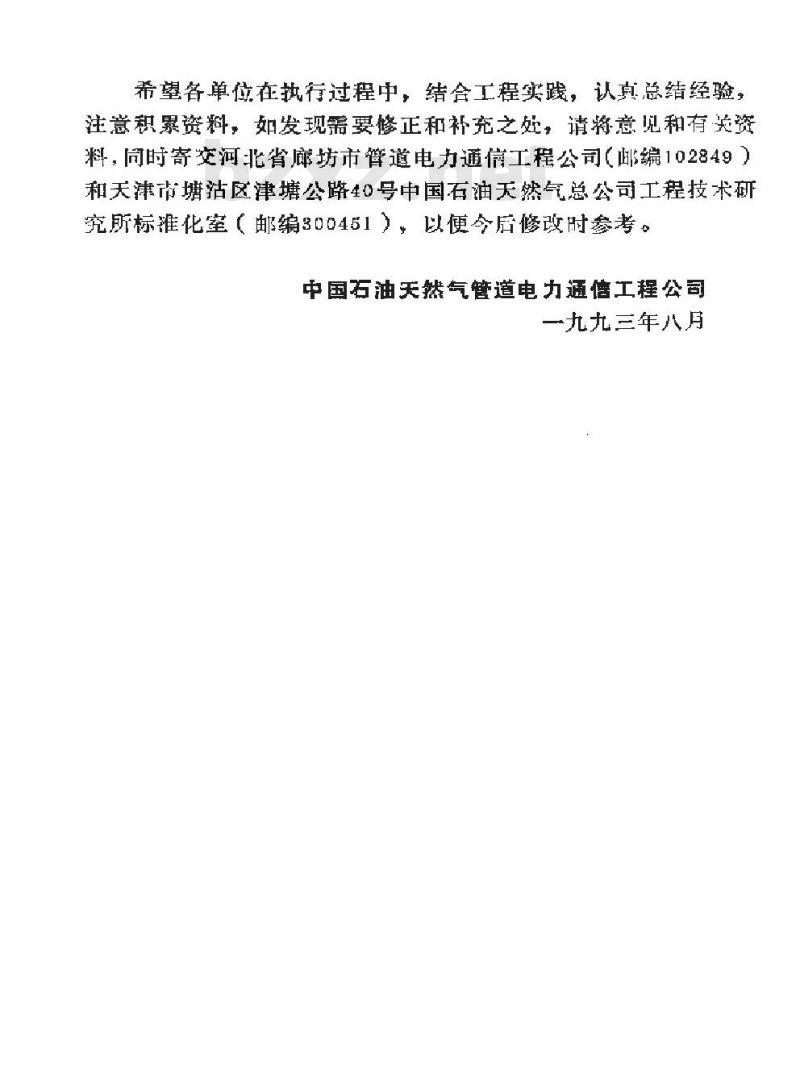

希望各单位在热行过程中，结合工程实践，认真总结经验，注意积累资料，如发现需要修正和补充之处，请将意见和有无资料，同时寄交河北省廊坊市管道电力通信工程公司（邮编102849和天津市塘活区津塘公路40号中国石油天然气总公司工程技术研究所标准化室（邮编300451），以便今后修改时参考。中国石油天然气壁道电力通停工程公司一九九三年八月

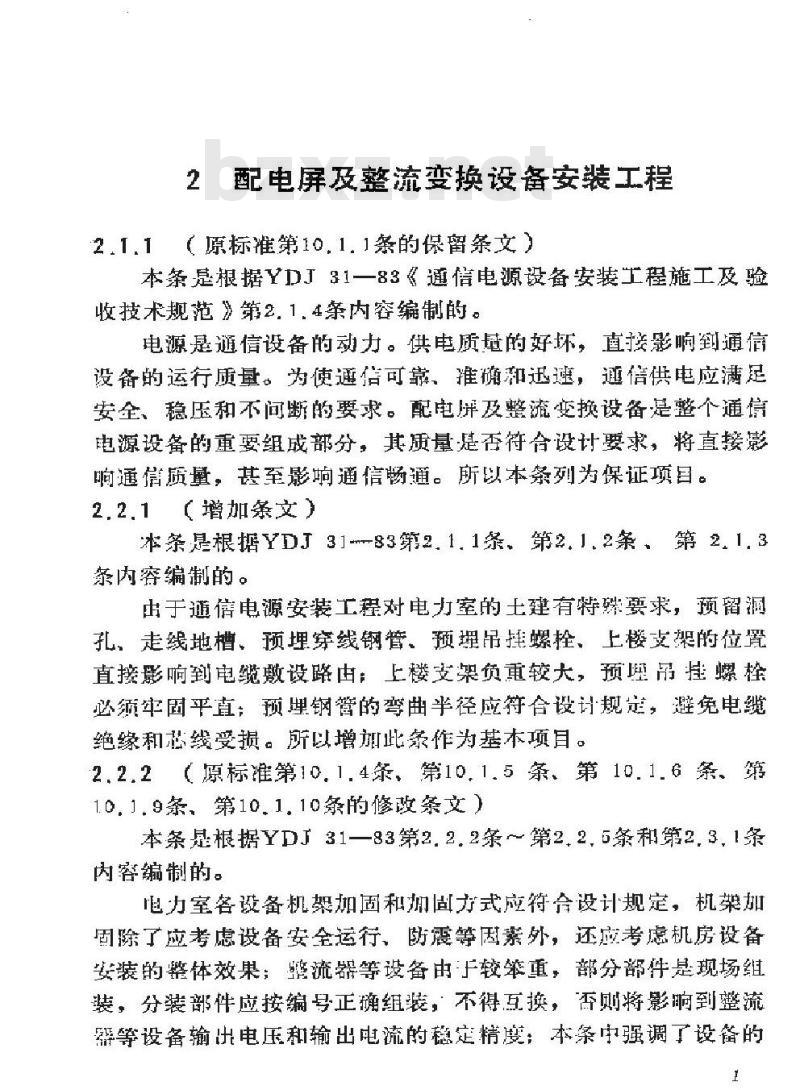

2配电屏及整流变换设备安装工程2，1.1（原标准第10.1.1条的保留条文）本条是根据Y31一83《通信电源设备安装工程施工及验收技术规范第2.1.4条内容编制的。电源是通信设备的动力。供电质量的好坏，直接影响到通信设备的运行质量。为使通信可靠，推确和迅遵，通借供电应满起安全、稳压和不间断的要求。配电屏及整流变换设备是整个通信电源设备的重要组成部分，其质量是否符合设计要求，将直接影响通信质量，基至影响通信畅通。所以本条列为保证项目。2.2.1（增加条文）
本条是根据YDJ31-m-83第2.1.1条、第2.1.2条，第2.1.3紊内穿编制的。
由于通信电源安装工程对电室的士建有特殊要求，预留酒孔走线地槽、预埋穿线钢管、预理吊摇螺栓、上樱支帮的位置直接影响到电缆敷设路由：上楼支架负重较大，预理吊挂螺栓必须牢固平直：预理钢管的弯曲半径应符合设计规定，避免电缆绝缘和芯线受摄。所以增加此条作为基本项目。2.2.2（原标准第10.1.4条、第10.1.5条、第10.1.6条、第10，1.9条，第10.1，10条的修改条文）本条量根据YDJ31一83第2.2.2条~第2.2.5条和第2.3.1条内睿编制的。
电力室客设备机架加固和加固行式应符合设计规定，机架加固除了应考虑设备安全运行，防震等固素外，还放考虑机房设备安装的整体效果：流器等设备由较笨重，部分部纤是现场组装，分装部件应按编号正确组装，不得互换，否则将影响到整流馨等设备输出电压和输出电流的稳定精度：本条中强调了设备的1
接地应牢靠，良好的接地是设备和人身全的保证，故列为主要子项。
2.2.3（原标准第10.1.7条的修改条文）本条是根据YDJ31一83第2.1.4条、第2.3.1条~第2.4.1条内容编制的。
设备外表面损伤、油漆脱落、机件弯曲变形、锈蚀等除了影响设备外表美观外，还影响设备的使用寿命，开关，可闸，调节电优器和接触器均为设备的可动器件，其使用是否灵活，动作是否可靠，接触是否良好，将影响到设备是否能正常运行和开通后维护是否方便，所以应认真检查。通电测试前必须再对设备内部布线和外部接线进行检查，消除接地、短路、假接、接触不良和绝缘物损等事故隐惠。
2.3.1（原标准第10.1.3条～第10.1.9条的修改条文）本条是根据YDJ31一83第2.2，1条、第2.2.2条，第2.2.8条、第2.3，1条、第2，4，1条内容编制的。本杀对设备的安装置，水乎度，垂真度的充许偏差作了规定，设备及机内布线的对地绝缘电阻值是指在相对湿度不大于80%时用5心0伏绝缘电阻表谢试时的测试值，此值应符合厂家说明书的规定，无规定时应符合本条规定值。3配电屏及整流变换设备通电试验工程，1，1（原标准第102，1条的修改条文）本条是根据YDJ31一83第23.1条.第2.3.2条，第2.4.1条内容编制。
电源设备的电压表，电流装，测量转换装墨等魅薄信配电系统重要的验测仪表，其灵敏、正确将保证整个供电系统的安全和供电质量：熔断器作为安全保护用的电器，范地成用可用电设备的保护回路。当用电设备发生负荷过载或短路时能者动切断电路，过载和筑路都将造成电路中的用电设备遵受热和电动力的破坏，严重时至造成整个机房或通信蔡统的停电而引起整个通借中断的重大事故。所以熔断器应按设计规配置。由让以上原因，这次修订增加了对熔断器容量及熔断器规格的检套，并列为生婴子项。
3.1.2（原标准第10.2.2条的修改条文）本条是根据YDJ31一83第2.3.2条内容编制的。“市电”，“油机”电源的转换，信号系统，缺相保护和事故照明等性能是交流配电屏通电检查的要项月，其中事故照明电源是保证交流电源停电居，机房明不中断的重要手段，所以把对其性能的检香内容作为主要子项。在工程验收时如果设备已投入运行，无法从系统中脱离开，为保证供电不中断，对检验方法作了可以检查施工测试记录的规定。
3.1.3（原标10.2.3条的修改条文）本条是根据YDJ31一83第2，3.3条内容编制的。“浮充产一充电”工作方式转赖，加撒尾电池，信号系统等性能是真流配电屏通电检香的主要城自：其中供电电压和熔3
断器的测播号问耳接反映设备是香在让常运行，敢把以上两项列为主要了项。
在工程验收时，如菜设备已授入试运行，为保证供电不中断，对检验方法作了可以检查施工测试记录的规定。3，1，4（原标准第10.2.4条的修改系文）本条是根据YDJ31—83第2.4.2条内容编制的。“自动”一“手动”工作方式转换、信号系统等性能是整流群通电检查的主要项目：其中借多系统反映了广设备运行中事故，过载，缺相等工作状态。号系统动作可靠正确，将确保整流器正常运行，故列为主要子项。
在工操验收时，如果设备已投入试运行。无法从案索统中照离计，为保证凭电不中，对检验方法作了双以输查施工测试记录的规定。
3.1.5（原标推第10.2.5条的修改条文）本条提根据YD31~83第2.4.3条内穿编制的变换解转换、信号系统等性能是变换器通电检套的毛要项目，变换器的一个重要性能是主用变换器因发生故障而使输出中断后，备理变换器即能自动投入工作，确保通信供电不中断，做列为主要子项。信号系统反映了设备运行中事故、过载、开（短）路等工作状态，其动作的可靠正确将确保变换器正常运行，所以遇列为要子项。
在工程验收时，如设备已投入试运行，无法从系统中脱离开，为保证供电不中断，对检验方法作了可以检查施工测试记录的规定。
3.2.1（原标准第10.2.6条、第10.2.7条、第10.2.8条的修改条文）
本条是根据YDT31一83第2.3.3条、第2.4.2条、第2.4.3条内容编制的。
通设备一舰玛聚直流电源，对南流电谢电压的波动范围，稳是精度要求较商。供电电压变化较大时，不但影响通借的4
质量标准，严重的将影响通信设备的使用荐命或使动作失灵。根据用电设备端子所允许的电压变动范围确定了通信电源的全程厢，我中包括了直配电屏脂降，许将此项列为主要子班。5
4防酸隔爆式铅酸蓄电池安装及初充电工程4.1.1（原标准第10，3.1亲的保留条文）本条是根据YDT31--83第3.1.4条内睿编制的。蓄电池具有电稳定，供电方便和安全靠等优点，是通信的重要电源设备之一一平时蓄电池并联在负荷上起平滑作用，当交流电源存电时由蓄电池供电，保证了负荷电源的不中断。而初装蓄电池的质量直接影响到蓄电池安装后的便用存命，故列为保证项月。
4.2.1（增加条文）
本条楚根据?DJ31--83第3.1.1条内容编制的。出于通信电源装工程对电池室土班防爆，树假的特媒要求，地书整有和排除含酸种洗求，截小爬电现象：对通风排酸，敢腰，膜明设备的特殊要求是考虑到设备，人身的安全和防爆需要；对机房墙壁天花板、门，衡、涂刷黏酸油漆是考虑到机房的使用筹命，所以增加此条作为基本项自。4.2.2（原标准第10.3.2条、第10.3.3条、第10.3.4条的修改条文）
本条是根据YDJ3183第3.1.2条、第3.2.3条~第3.2.8条内容编制的。
电池台，架由于要承受较重的电池组负荷，并有防震耐酸的特殊要求，其加工质量关系到蓄电池组的安全使用，电池组的安装连接质量将影响到电池组的电气性能，尤其是连接条的安装扇量直接影响到电池组内阻的大小，故列为主要子项。4.2.3（原标雅第10,5，1条、第10.52条，第10.5.3条的修改文）
本条是根据YDJ31一83第34.2条、第3.4.3条、第3.4.56
条，第3，5，2条，第3，6.3茶，第3.6.4条内睿编制的。电解液必须采用纯净的硫酸和蒸馏水，其杂质超过标推，将减少极板容量并耳腐蚀极板。影响蓄电池的正常工作和寿命，因而硫酸和蒸馏水在使用前必须经过化验，满足要求，故列为主要子项：蓄电池初充电和容量试验是否符合要求，都将影响到电池容量和使用寿命。其中初充电终期电压是考察电池是否充足，放电终了电压是防正电池过放电的两项重要指标，故列为重要子项。4.3.1（原标准第10.3.5条第10.3.6条，第10.5.5条、第10.5.6条，第10.5.7条的修改条文）本条是根YD31--83第3.2.1条，第3.2.2条、第3.2.4条、第3.2.6条，第3.5.2条、第3.6.4条内容编制的。蓄电池初充电充入总容量是影响电池容量和使用荐命的重要摧标之一，故列为毛要子顿。
5柴油发电机组、管路系统安装及机组通电试验工程
5.1.1（原标准第10.6.2条的修改条文）交流市电电源是通信用直流电源的主要能源。而柴油发电机组供给的电源作为市电中断时的备用电源，其供电的可靠，是保证通信安全，不问断的重要条件。所以机组的规格，型号必须符合设计规定，故列为保证项耳。5.1.2（原标准第10.7.1条的保留条文）本条提根据YDJ31一83第4.4.1条和第4.4.2条内编的。
安装前对管材和各类臂路附件进行检验，确保系统能够承受设计确楚的压力，防止出原材料造成系统局部漏水，漏油。漏气现象发生，故列为保证项具。5.2.1（原标准第10.6.3条、第10.6.4条、第10.6.6条~第10.6，12条的修改条文）
本条是根据YDT31--83第4.1.7条，第4.2.1条，第4.2.3条.第4.3.2条、第4.3,3条、第4.3.6条、第4,3,8条,第4.5.1条，内容编制的。
柴油发电机组楚机械运转设备：要求机组安装应稳固，较卡容量的机组，部分零件均采用现场装配，零部件组装应按厂家标记进行。
5.2.2（原标推第10.7，2条第10.7.6条的修改条文）本条是根YDJ31一83第4.4.3条，第4.4.4条、第4.4.7条、第4.4,8条、第4.4.9条内容编制的。管璐蔡统安装中，由干装配不牢固，接口不严，智易产生管路弯曲变形和漏水，漏油、漏气现象，故把安装位置及装配方法列为要子项。
