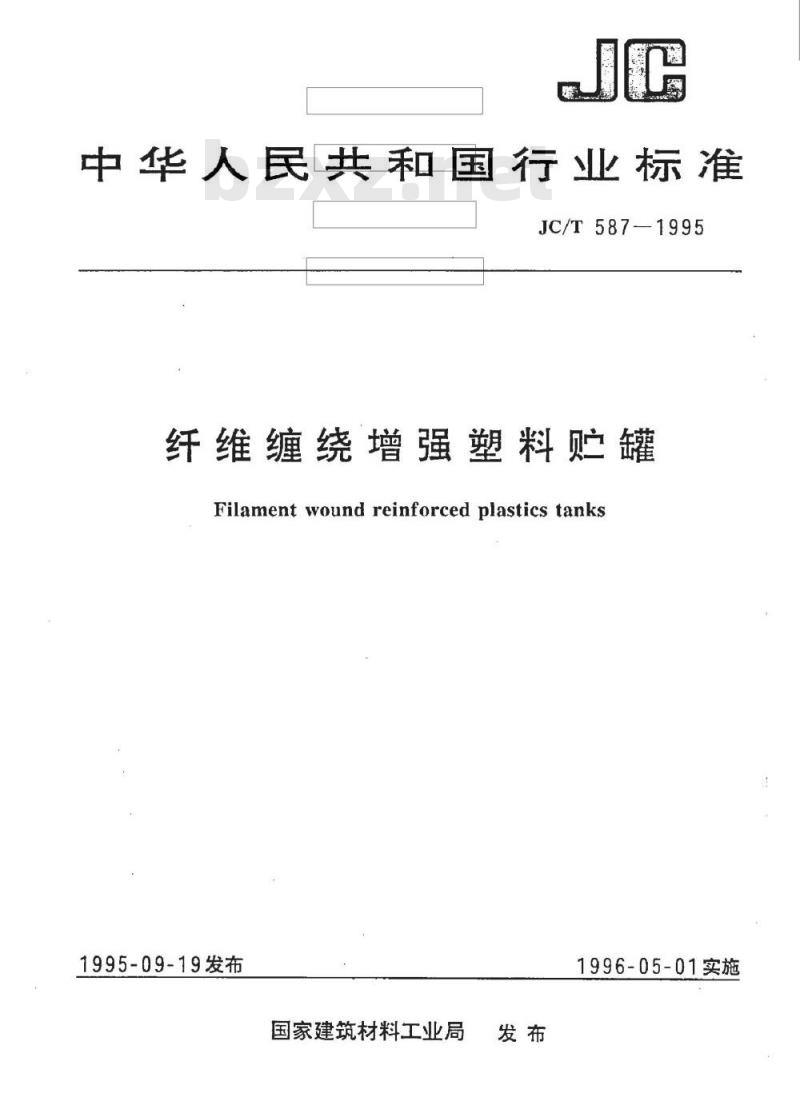

中华人民共和国行业标准
JC/T587-1995
纤维缠绕增强塑料贮罐
Filament wound reinforced plastics tanks1995-09-19发布
国家建筑材料工业局
1996-05-01实施

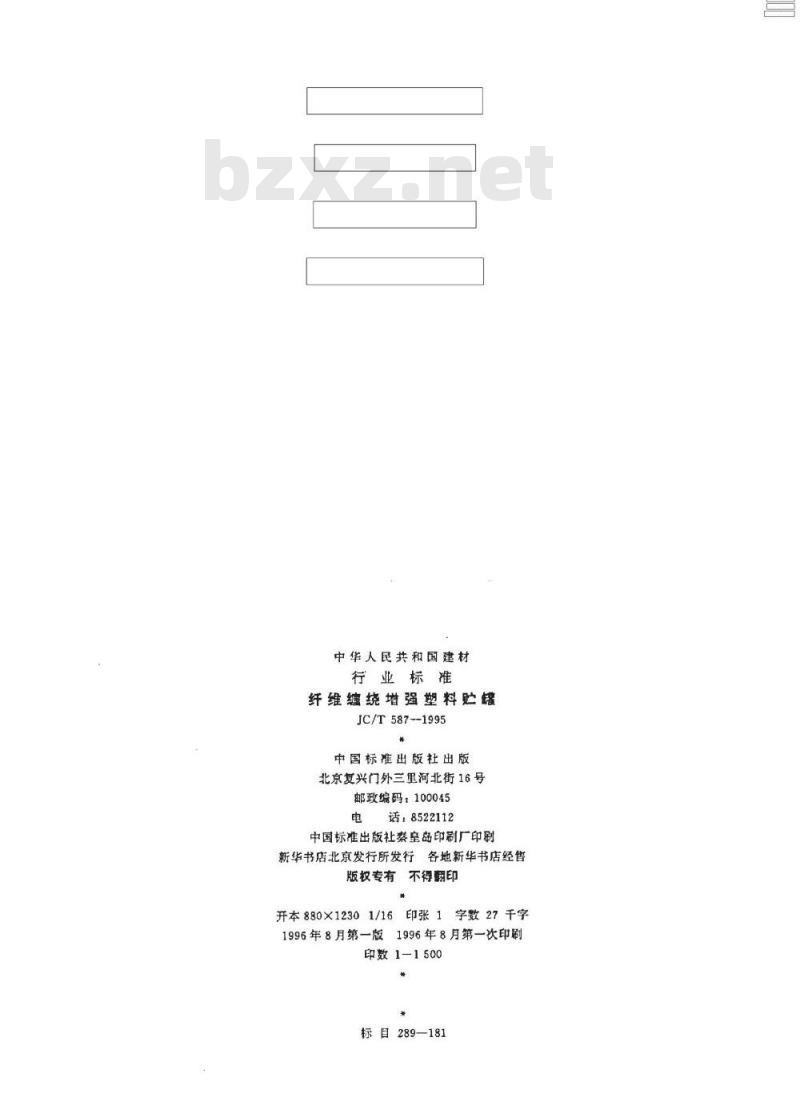

中华人民共和国建材
行业标准
纤维缠绕增强塑料贴罐
JC/T587--1995
中国标准出版社出版
北京复兴门外三里河北街16号
邮政编码：100045
话：8522112
中国标准出版社案皇岛印刷厂印刷新华书店北京发行所发行各地新华书店经售版权专有不得翻印
开本880×12301/16印张1字数27千字1996年8月第一次印刷
1996年8月第一版
印数1-1500
标目289-181

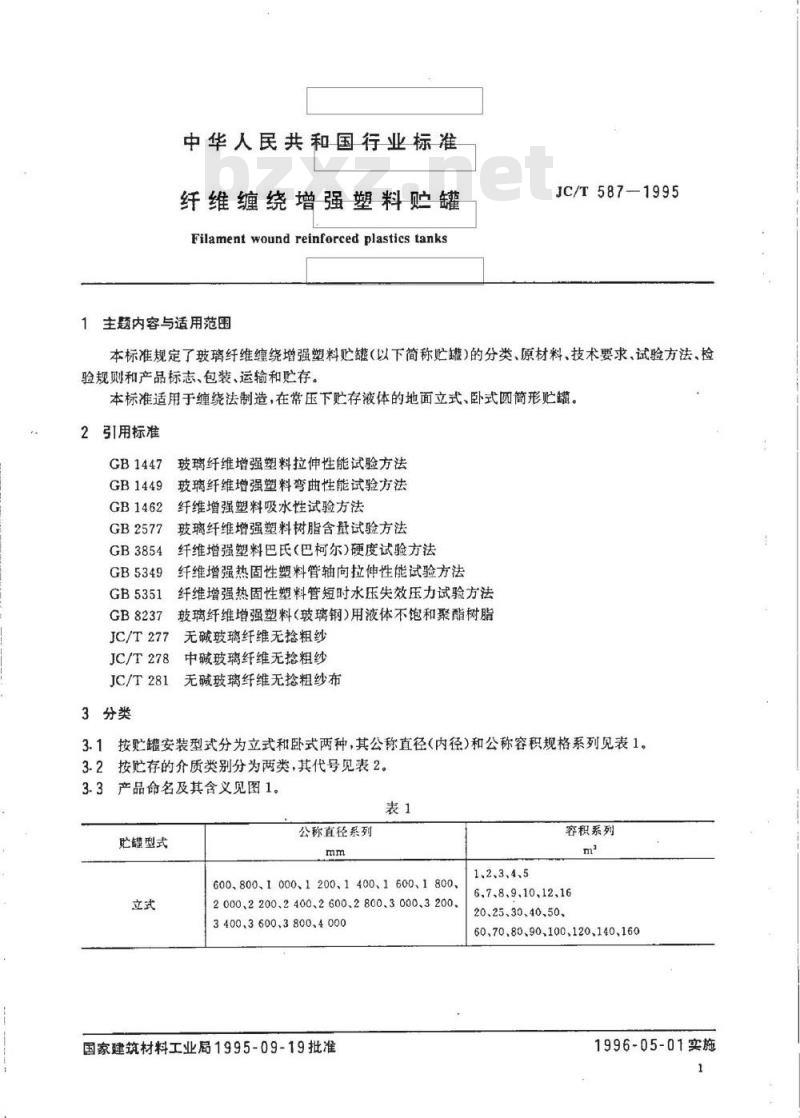

中华人民共和国行业标准
纤维缠绕增强塑料贮罐
Filament wound reinforced plastics tanks1主题内容与适用范围
JC/T587-1995
本标准规定了玻璃纤维缠绕增强塑料贮罐（以下简称贮罐）的分类、原材料、技术要求、试验方法、检验规则和产品标志、包装、运输和贮存。本标准适用于缠绕法制造，在常压下贮存液体的地面立式、卧式圆简形贮罐。引用标准
GB1447
GB1449
GB1462
GB2577
GB3854
GB5349
GB5351
GB8237
JC/T277
JC/T278
JC/T281
3分类
玻璃纤维增强塑料拉伸性能试验方法玻璃纤维增强塑料弯曲性能试验方法纤维增强塑料吸水性试验方法
玻璃纤维增强塑料树脂含量试验方法纤维增强塑料巴氏（巴柯尔）硬度试验方法纤维增强热固性塑料管轴向拉伸性能试验方法纤维增强热固性塑料管短时水压失效压力试验方法玻璃纤维增强塑料(玻璃钢)用液体不饱和聚酯树脂无碱玻璃纤维无抢粗纱
中碱玻璃纤维无抢粗纱
无碱玻璃纤维无抢粗纱布
3.1按贮罐安装型式分为立式和卧式两种，其公称直径（内径)和公称容积规格系列见表1。3.2按贮存的介质类别分为两类，其代号见表2。3.3产品命名及其含义见图1。
此罐型式
公称直径系列
容积系列
600、800、1000、1200、1400、1600、1800、立式
2000、2200、2400、2600、2800、3000、3200、3400.3600.3800.4000
国家建筑材料工业局1995-09-19批准1、2、3、4、5
6.7、8.9.10、12.16
20、25、30、40、50、
60.70.80.90.100,120、140,1601996-05-01实施
贮罐型式
JC/T587—1995

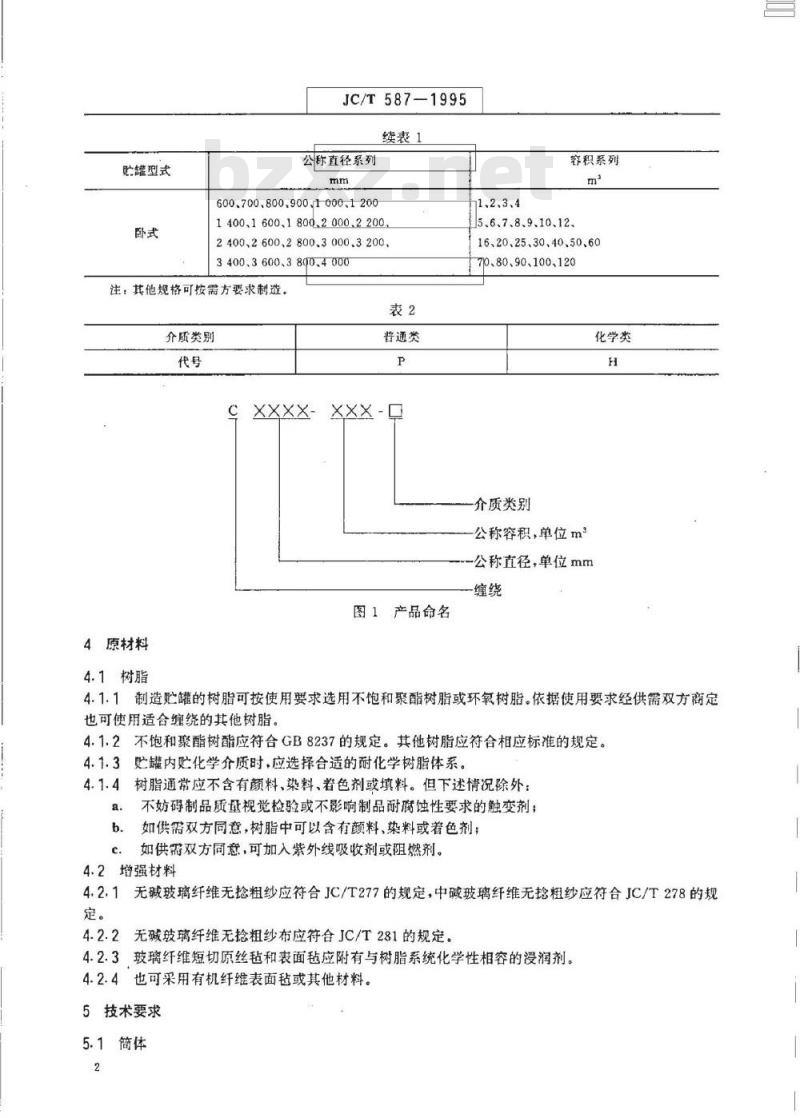

续表1
公称直径系列
600.700.800,900,1600.1200
1 400,1 600,1 800,2 000.2 200,2400.2600,2800.3000.3200
3400、3600.3800.4000
注：其他规格可按需方要求制造。表2
介质类别
4原材料
4.1树脂
普通类
XXX-□
图1产品命名
1、2、3、4
容积系列
5、6、7、8、9、10、12、
16、20、25、30、40.50、60
70、80、90、100、120
化学类
介质类别
公称容积，单位m
公称直径，单位mm
4.1.1制造贮罐的树脂可按使用要求选用不饱和聚酯树脂或环氧树脂。依据使用要求经供需双方商定也可使用适合缠绕的其他树脂。4.1.2不饱和聚酯树酯应符合GB8237的规定。其他树脂应符合相应标准的规定。4.1.3贮罐内贮化学介质时应选择合适的耐化学树脂体系。4.1.4树脂通常应不含有颜料、染料、着色剂或填料。但下述情况除外：a.
不妨碍制品质量视觉检验或不影响制品耐腐蚀性要求的触变剂；b.
如供需双方同意，树脂中可以含有颜料，染料或着色剂；c.
如供需双方同意，可加入紫外线吸收剂或阻燃剂。4.2增强材料
4.2.1无碱玻璃纤维无捻粗纱应符合JC/T277的规定，中碱玻璃纤维无抢粗纱应符合JC/T278的规定。
4.2.2无碱玻璃纤维无抢粗纱布应符合JC/T281的规定。4.2.3玻璃纤维短切原丝毡和表面毡应附有与树脂系统化学性相容的浸润剂。4.2.4也可采用有机纤维表面毡或其他材料。5技术要求
5.1简体
JC/T587-1995

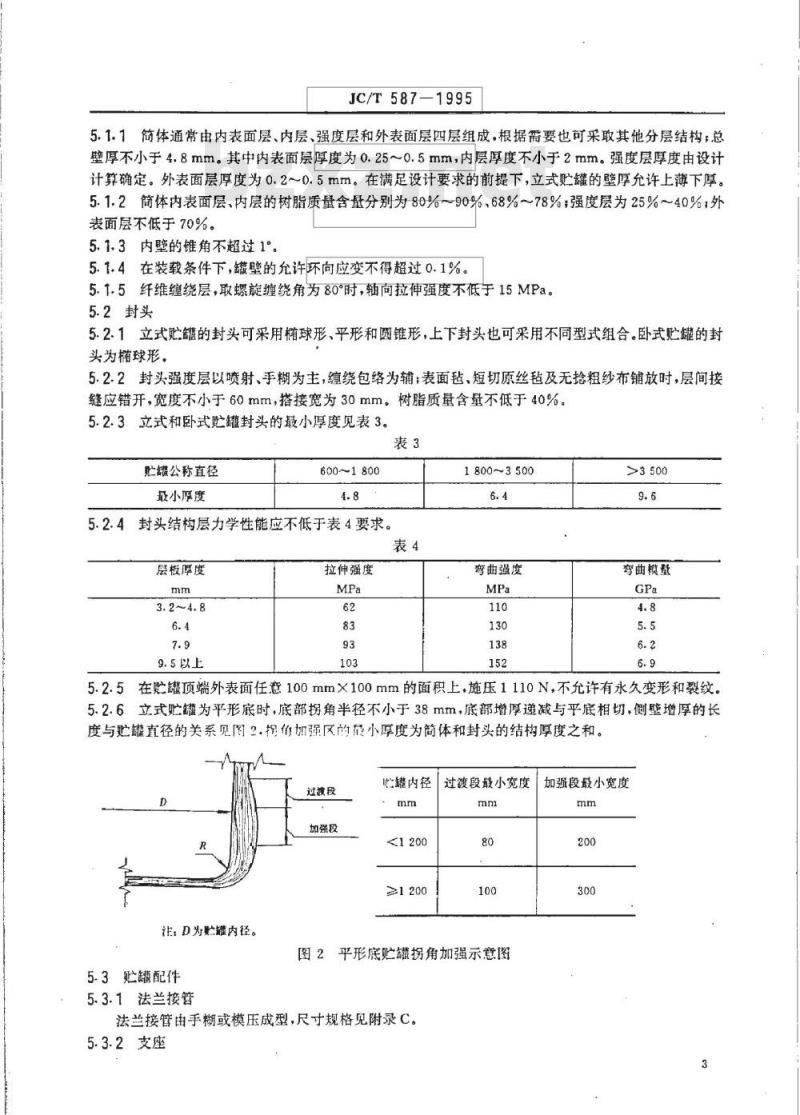

5.1.1简体通常由内表面层、内层、强度层和外表面层四层组成，根据需要也可采取其他分层结构；总壁厚不小于4.8mm。其中内表面层厚度为0.25~0.5mm，内层厚度不小于2mm。强度层厚度由设计计算确定。外表面层厚度为0.20.5mm。在满足设计要求的前提下，立式贮罐的壁厚允许上薄下厚。5.1.2简体内表面层、内层的树脂质量含量分别为80%~90%、68%～78%；强度层为25%～40%，外表面层不低于70%。
5.1.3内壁的锥角不超过1°
5.1.4在装载条件下，罐壁的允许环向应变不得超过0.1%。5.1.5纤维缠绕层，取螺旋缠绕角为80°时，轴向拉伸强度不低于15MPa。5.2封头
5.2.1立式贮罐的封头可采用椭球形、平形和圆锥形，上下封头也可采用不同型式组合。卧式贮罐的封头为球形。
5.2.2封头强度层以喷射、手糊为主，缠绕包络为辅：表面毡、短切原丝毡及无抢粗纱布铺放时，层间接缝应错开，宽度不小于60mm，搭接宽为30mm。树脂质量含量不低于40%5.2.3立式和卧式贮髓封头的最小厚度见表3。表3
贮错公称直径
最小厚度
600~1800
5.2.4封头结构层力学性能应不低于表4要求。层板厚度
9.5以上
拉伸强度
1800~3500
弯曲强度
弯曲模量
5.2.5在贮罐顶端外表面任意100mm×100mm的面积上，施压1110N，不允许有永久变形和裂纹。5.2.6立式贮罐为平形底时，底部拐角半径不小于38mm，底部增厚递减与平底相切，侧壁增厚的长度与贮罐真径的关系见图2.探负加强区的是小厚度为简体和封头的结构厚度之和。过渡段
加强段
注：D为贮罐内径。
此罐内径
≥1200
过波段最小宽度
图2平形底贮罐拐角加强示意图
5.3贮罐配件
5.3.1法兰接管
法兰接管由手糊或模压成型，尺寸规格见附录C。5.3.2支座
加强段最小宽度
5.3.2.1卧式贴罐支座
JC/T587-1995
卧式贮罐的鞍形支座数量不少于两个。鞍座可用钢、铸铁、砼或手糊玻璃钢制作；a.
鞍座的包角不小于120°，鞍弧与贮罐外壁圆弧吻合；b.
任意两个鞍座间的距离不大于简体公称直径的1.5倍。c
5.3.2.2立式贮罐支座
a.平形底贮罐采用平面砼基础.支座上垫软质垫或200mm厚砂垫层，椭球形下封头贮罐可采用或树脂混凝土支腿座；支腿座与罐底结合处应有5～10mm的玻b.
璃钢垫层，支腿数量不少于3个，支腿座与玻璃钢垫层的形面应吻合；c.
罐底与支腿座连接处可加玻璃钢圈肋或钢质吊耳。5.3.3加强肋
5.3.3.1卧式贮罐应根据贮罐的长径比合理选定加强助，加强助可设置在贮罐内部或外部。鞍座部位应设置增厚型加强肋，其厚度不少于壁厚的1/2，宽度不少于支座宽的1.3倍。5.3.3.2无项盖立式贮罐的散口边应有水平加强肋。5.3.3.3加强助用短切毡和布在筒体上交替缠绕成型，外缠粗纱压实。加强肋也可采用其他材料的复合结构。
5.3.4人孔
人孔装配型式见附录B中的图B1、图B2.人孔尺寸见表B2。铺层粘合长度见表B1。5.3.5接管支撑
直径不大于100mm的接管可采用角撑板或圆锥型撑板支撑，见附录图B3、图B4。5.3.6排气管及溢流管
5.3.6.1贮罐上部应设置排气管与大气自由联通。排气管最小管径应大于进出料管的管径。5.3.6.2贮罐应设置溢流管，其直径应大于进料管的管径。5.3.7锚固装置
5.3.7.1贮罐在安装及操作时，特别是平形底贮罐必须设有固定于基础上的锚固装置。见附录A。5.3.7.2锚固装置不固定在贮罐上。5.3.8吊环
立式贮罐上应安装吊环或其他起吊装置。5.4组装
5.4.1筒体与封头的组装
5.4.1.1组装连接部位必须打“V”形坡口，坡口尺寸按产品厚度和直径综合考虑设计。5.4.1.2组装连接部位的填充材料应与简体与封头所用的材料一致。5.4.1.3组装部位的外敷层厚度不小于内敷层厚度，且不小于强度层厚度的1/2。5.4.1.4外层宽度不小于250mm，内敷层宽度不小于外敷层宽度的3/4。内层树脂与内表面层树脂相同，外敷层树脂与外表面层树脂相同。5.4.2法兰接管与筒体或封头的组装5.4.2.1开口断面处应进行封闭处理，所用材料应与内衬层材料相同。5.4.2.2除排气口外，其他开口均用层合结构补强，开口补强直径不得小于开口直径的两倍：开口直径小于150mm时，应不小于开口直径与150mm之和。5.4.2.3开口补强厚度按下式计算t=PDK/2[]
式中：t一一开口补强厚度，mm：P
一开口部位的静水压，MPa；
JC/T587-1995
D—贮罐公称直径，mm
[o,]—一手糊层板的许用拉伸应力，MPa；许用拉伸应力不得超过开口补强层板拉伸强度1/10，见表5。补强层板的拉伸强度不得低于表5的要求。系数，法兰公称直径d≥150mm时，K=1.0，d<150mm时，Kd/dr-d。式中d为接管直径，dr为补强直径。
厚度，mm
拉伸强度，MPa
5.4.2.4开口补强形式见图3
防腐层
外部补强
防腐层
末端封闭
外部补强
防腐会
内外补强
(a）对接接管
防究用
末端封闭
内外补强
(b）贸穿接管
防腐层
内部补强
防腐压
末瑞封闭
内部补强
图3接管装配及开口补强示意图
5.4.3法兰平面与管轴线的垂直度法兰平面与管轴线的垂直度不应大于表6的规定。表6
法兰管公称直径
垂直度
≤4000
5.4.4法兰接管的方位偏差及角度偏差5.4.4.1法兰接管的方位偏差（法兰接管的轴线对罐体径向或轴向基准线的位置）见图4，角度偏差应符合表7的规定。
法兰管公称直径，mm
容许角偏差，中
≥250
5.4.5管接头力矩载荷
JC/T587-1995
6.4最大值
图4法兰接管的方位偏差
6.4联大值
一名义尺寸
直径不大于50mm的管接头应承受1360N?m的力矩载荷而无损伤，大于50mm的管接头应承受2700N·m的力矩载荷而无损伤，5.4.6管接头扭转载荷
管接头应能承受表8规定的扭转载荷而无损伤。表8
管接头尺寸
5.5整体要求
5.5.1罐总质量不小于设计值的95%。扭转载荷
JC/T587-1995
5.5.2贮罐的长度（两个封头项点间的距离）公差为1%5.5.3贮罐必须无渗滑。
5.5.4贮罐表面的巴氏硬度不饱和聚酯树脂不小于36；环氧树脂不小于50。5.5.5吸水率不大于0.3%。
5.5.6贮罐内表面应平整光洁，无杂质，无纤维外露，无目测可见裂纹，无明显划痕、点、白化及分层，在任取300mm×300mm面积内最大直径为4mm的气泡不得超过5个.外表面应平整光滑，无纤维外露，无明显气泡及严重色泽不匀。6试验方法
6.1各层厚度用精度为0.05mm的卡尺对开孔处切取的试样进行测量，测量五个点取最小值。6.2简体和封头厚度用精度为0.05mm的卡尺对开口处切取的试样进行测量，或测量简体的内、外径。
6.3按设计充水，检查溢流功能。6.4贮罐装满清水后，用静态电阻应变仪测量环向应变，取最大值。6.5内壁锥度用精度为1mm的钢卷尺测量简体两端内径差与其对应的长度，按锥度公式求得。6.6弯曲强度和弯曲弹性模量按GB1449测试，试样从贮罐开口处切取，其长度方向的曲率可与贮罐的曲率一致。
6.7简身轴向拉伸强度可用同工艺同层次的小直径管试样按GB5349测试。6.8法兰平面与接管轴线的垂直度用角尺检验。6.9法兰接管的方位偏差用精度为1mm的钢卷尺测量，角度偏差用角度尺测量。6.10管接头力矩载荷通过连接在管接头法兰上的一根1m长的管，将力矩载荷加到贮罐管接头上来测量，加载增量为规定载荷的20%，直至加到规定的力矩载荷。6.11管接头扭转载荷通过连接在管接头法兰上的一根1m长的管将扭转载荷加到贮護管接头上来测量，加载增量为规定载荷的20%，直至加到规定扭矩载荷6.12总质量用地中衡或起吊时串接测力传感器测量。6.13贮罐总长度用精度为1mm钢卷尺或合适的仪器测量。6.14渗漏检验是将贮罐注满清水，卧式贮罐打压0.1MPa，保压30min，立式贮罐经40h静水压，观察有无渗漏
6.15吸水性能按GB1462测定。
6.16巴氏硬度按GB3054测定。
树脂含量按GB2577测定。
6.18内表面外观质在100W白炽灯照明下目测，外表面在充足的日照下用肉眼目测。7检验规则
7.1出厂检验
每个产品必须进行出厂检验，检验项目见表9。表9
检验项目代号
各层厚度
总厚度
溢流管尺寸
法兰平面与接管轴线垂直度
法兰接管方位偏差
检验方法
7.2型式检验
检验项目代号
有下列情况之一时应进行型式检验。a.
JC/T587-1995
续表 9
管接头力短载荷
管接头扭转载荷
总质量
总长度
巴氏硬度
外观质量
正式投产后，如结构、材料、工艺有较大改变，可能影响产品性能时，正常生产12个月后；
产品长期停产后，恢复生产时；出厂检验结果与上次型式检验有较大差异时；国家质量监督机构提出进行型式检验的要求时。型式检验应对第5章规定的全部指标进行检验。7.3判定规则
7.3.1出厂检验判定规则
7.3.1.1表9中第3、4、5、6、7、11、12项，在检验中不合格产品允许返修至合格。7.3.1.2表9中，第1、2、8、9和10项检验中有~项或一项以上不合格判产品不合格。7.3.2型式检验判定规则
每项指标均符合相应规定判产品合格，否则判产品不合格。8标志、包装、运输、贮存
8.1标志免费标准bzxz.net
检验方法
在贮罐靠近封头的简身处加上牢固的标志，标志内容包括生产厂名、产品命名、批号、编号和制造日期等。
8.2包装
8.2.1产品用支架加软垫固定，重要部位采取适当的局部保护措施，在易碰撞处包扎软质垫。8.2.2每个贮罐应有产品合格证，使用说明及备用附件清单。8.3运输、贮存
8.3.1在装卸、运输过程中要平稳，防止碰擦和压仿。在摩擦处放置软质垫。8.3.2贮存、运输时要注意防火。8.3.3贮罐可卧放也可立放，立式贮罐露天存放时，应加适当的水压载荷。卧放时要单放，不可堆放。8.3.4贮罐搬运和安装的详细要求见附录A。8
A1搬运
A1.1贮罐搬运应采取以下防护措施JC/T587-1995
附录A
搬运及安装
（补充件）
A1.1.1为防止贮罐起吊时摆动失控，应在贮罐上系引导绳。A1.1.2贮罐不准掉落或碰到其他物体上，以免引起贮罐结构部分和内部耐蚀层开裂。A1.1.3贮罐不应在粗糙的地面上滚动或滑动，不可碰撞零部件。存放贮罐的场地应平整。A1.1.4操作要仔细，以防工具、脚手架或其他物体撞击贮罐或掉落到贮罐上。操作者进入贮罐时应穿软底鞋。使用梯子时（内侧或外侧）凡与贮罐接触部位应加垫，以防表面刮伤或局部受载，A1.1.5使用起重机时，吊钩头与贮罐之间的间距应至少等于起吊环之间的距离。用一根定距杆使吊耳连接平行且垂直于地面。
A1.1.6贮罐没有配备起吊环时，建议在贮罐两端适当位置上用高强布带或起吊缆绳（直径超过25mm）起吊。用叉式起重车调整贮罐位置时，叉子要带软垫。A1.1.7贮罐安装前应放在运输托架上，防止因风力或地面倾斜而滚动。A2安装
A2.1立式贮罐安装基础
A2.1.1立式平底贮罐应安装在连续支承的平面基础上，并有足够的强度，以支承充满液体的贮罐。A2.1.2在罐底排液口处，基础上应有凹槽便于排液，排液接管法兰不得与基础接触。A2.2立式贮罐的安装
A2.2.1立式贮罐用起重机搬运，起吊钢索应连接到顶部吊环上，并用引导绳防止摆动。A2.2.2用锁紧凸块将贮罐锚固在基础上。锁紧的凸块用垫片塞紧，以防压载转移到罐壁上。见图A1.A2.2.3阀门、控制器及其他连接到贮罐接管上的重型部件都应单独支撑。图AI锚固装配示意图
1—基础垫，2一贮罐：3一垫片（厚度为5D);4一垫片（不小于罐壁厚度）5一垫片（厚度大于25mm），6支撑块铺敷层厚度
h，抗剪（铺层
长度）
JC/T587-1995
附录B
接管装配、接管支撑及人孔尺寸（参考件）
图BI对接接管装配
d一接管直径：h一内侧铺层粘合长度：h，一抗剪铺层长度（ha+h）ta一外侧的粘合呼度：t一切口补强层厚度：te一整体粘合厚度+r一最小9.5mmd一切口补强直径（大于2d或接管直径加上150mm），ha一外侧销层粘合长度，t一内侧装配层合板厚度，场一接管厚度，—总装配厚度—壳体厚度，
注：h，-ha+h：铺层长度见图B1、图B2。10
