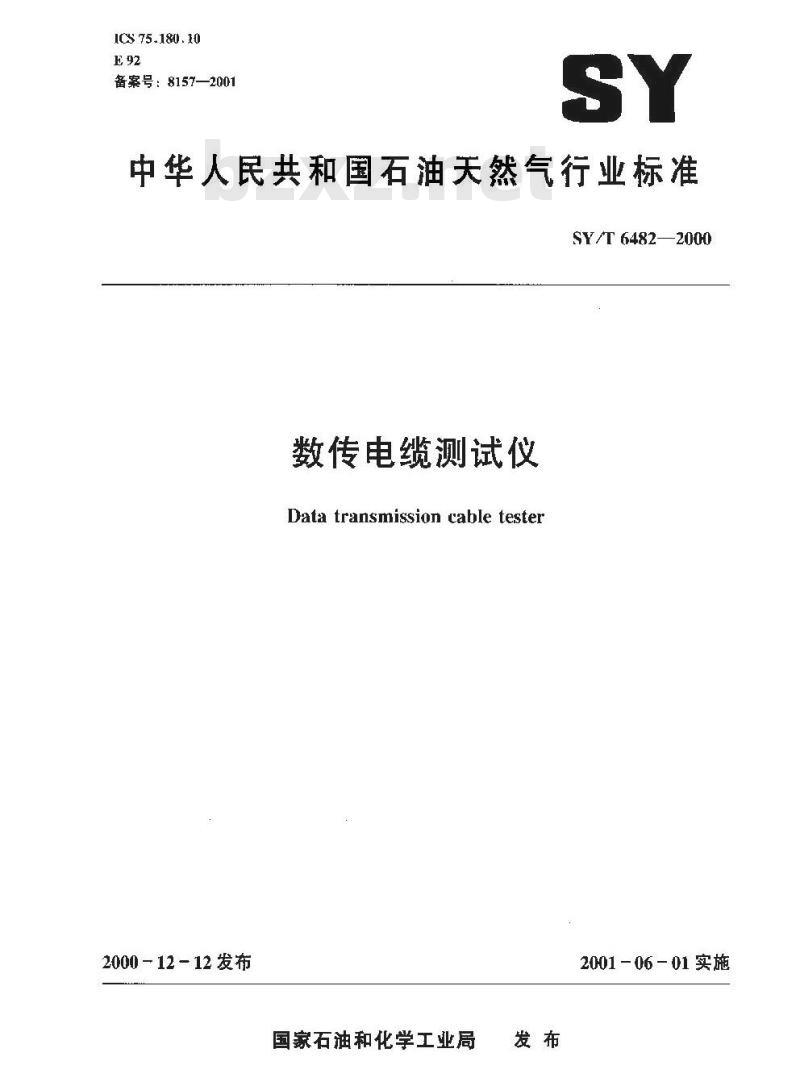

【石油天然气行业标准(SY)】 数传电缆测试仪

ICS 75.180. 10
备案号：8157—2001
中华人民共和国石油天然气行业标准SY/T 64822000
数传电缆测试仪
Data transmission cable tester2000-12-12发布
国家石油和化学工业局
2001-06-01实施
SY/T 6482—2000

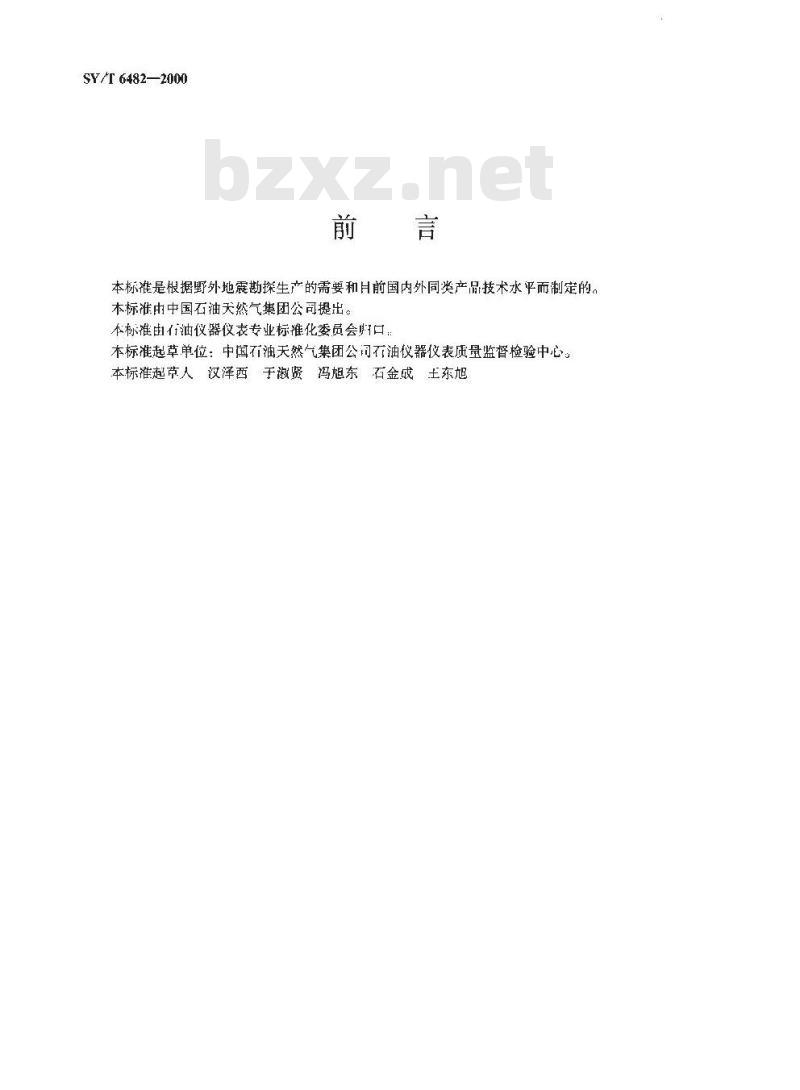

本标准是根据野外地霆勘探生产的需要和目前国内外同类产品技术水平而制的。本标准由中国石油天然气集团公司提出。本标准由行油仪器仪表专业标推化委员会财口：本标准起草单位：中国石油天然气集团公间油仪器仪表质量监督检验中心。本标准起节人汉泽西于淑贤
冯旭东石金成土东旭
SY/T6482—2000

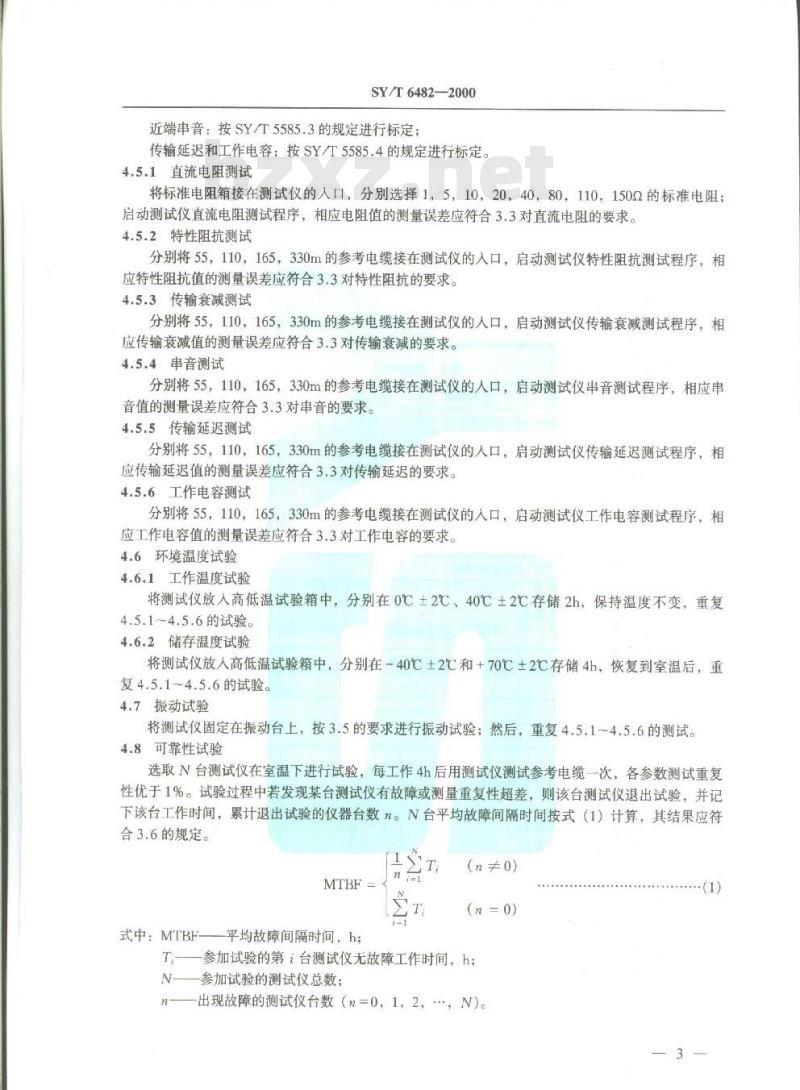

近端串音：按SY/T5585.3的规定进行标定；传输延迟和工作电容：按SY/T5585.4的规定进行标定。4.5.1直流电阻测试
将标准电阻箱接在测试仪的入口，分别选择1，5，10，20，40，80，110，150Q的标准电阻；启动测试仪直流电阻测试程序，相应电阻值的测量误差应符合3.3对直流电阻的要求。4.5.2特性阻抗测试
分别将55，110，165，330m的参考电缆接在测试仪的入口，启动测试仪特性阻抗测试程序，相应特性阻抗值的测量误差应符合3.3对特性阻抗的要求。4.5.3传输衰减测试
分别将55，110，165，330m的参考电缆接在测试仪的入口，启动测试仪传输衰减测试程序，相应传输衰减值的测量误差应符合3.3对传输衰减的要求。4.5.4串音测试
分别将55，110，165，330m的参考电缆接在测试仪的人口，启动测试仪串音测试程序，相应串音值的测量误差应符合3.3对串音的要求。4.5.5传输延迟测试
分别将55，110，165，330m的参考电缆接在测试仪的人口，启动测试仪传输延迟测试程序，相应传输延迟值的测量误差应符合3.3对传输延迟的要求。4.5.6工作电容测试
分别将55，110，165，330m的参考电缆接在测试仪的入口，启动测试仪工作电容测试程序，相应工作电容值的测量误差应符合3.3对工作电容的要求。4.6环境温度试验
4.6.1工作温度试验
将测试仪放人高低温试验箱中，分别在0℃±2℃、40℃±2℃存储2h，保持温度不变，重复4.5.1~4.5.6的试验。
4.6.2储存温度试验
将测试仪放入高低温试验箱中，分别在-40℃±2℃和+70℃±2℃存储4h，恢复到室温后，重复4.5.14.5.6的试验。
4.7振动试验
将测试仪固定在振动台上，按3.5的要求进行振动试验；然后，重复4.5.1~4.5.6的测试。4.8可靠性试验
选取N台测试仪在室温下进行试验，每工作4h后用测试仪测试参考电缆一次，各参数测试重复性优于1%。试验过程中若发现某台测试仪有故障或测量重复性超差，则该台测试仪退出试验，并记下该台工作时间，累计退出试验的仪器台数n。N台平均故障间隔时间按式（1）计算，其结果应符合3.6的规定。
式中：MTBE
平均故障间隔时间，h；
(n羊0)免费标准bzxz.net
·（1)
(n =0)
参加试验的第台测试仪无故障工作时间，h；T
参加试验的测试仪总数；
出现故障的测试仪台数（n=0，1，2，，N)。
