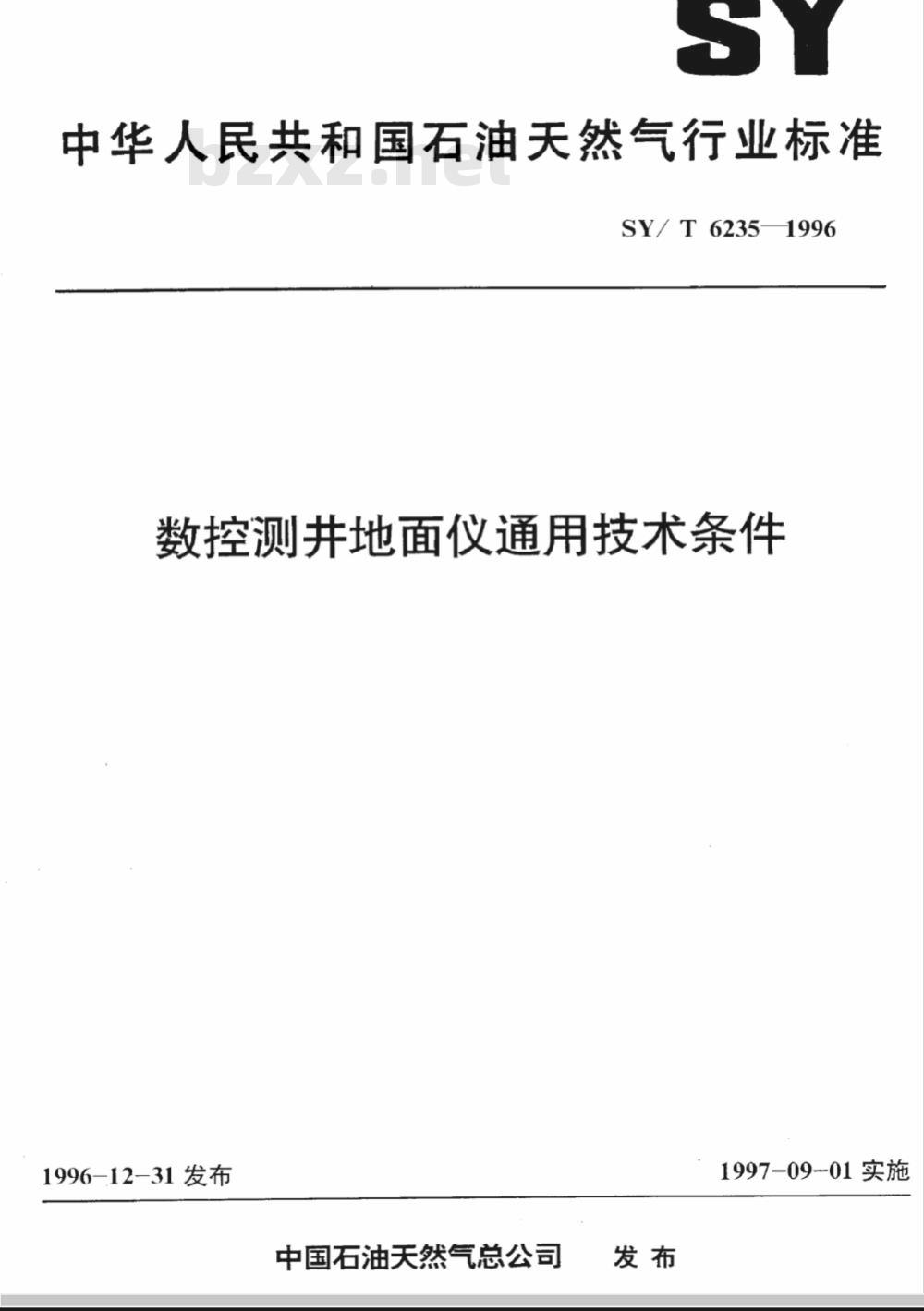

中华人民共和国石油天然气行业标准SY/ T 62351996
数控测并地面仪通用技术条件
1996-12-31发布
中国石油天然气总公司
1997-09-01实施

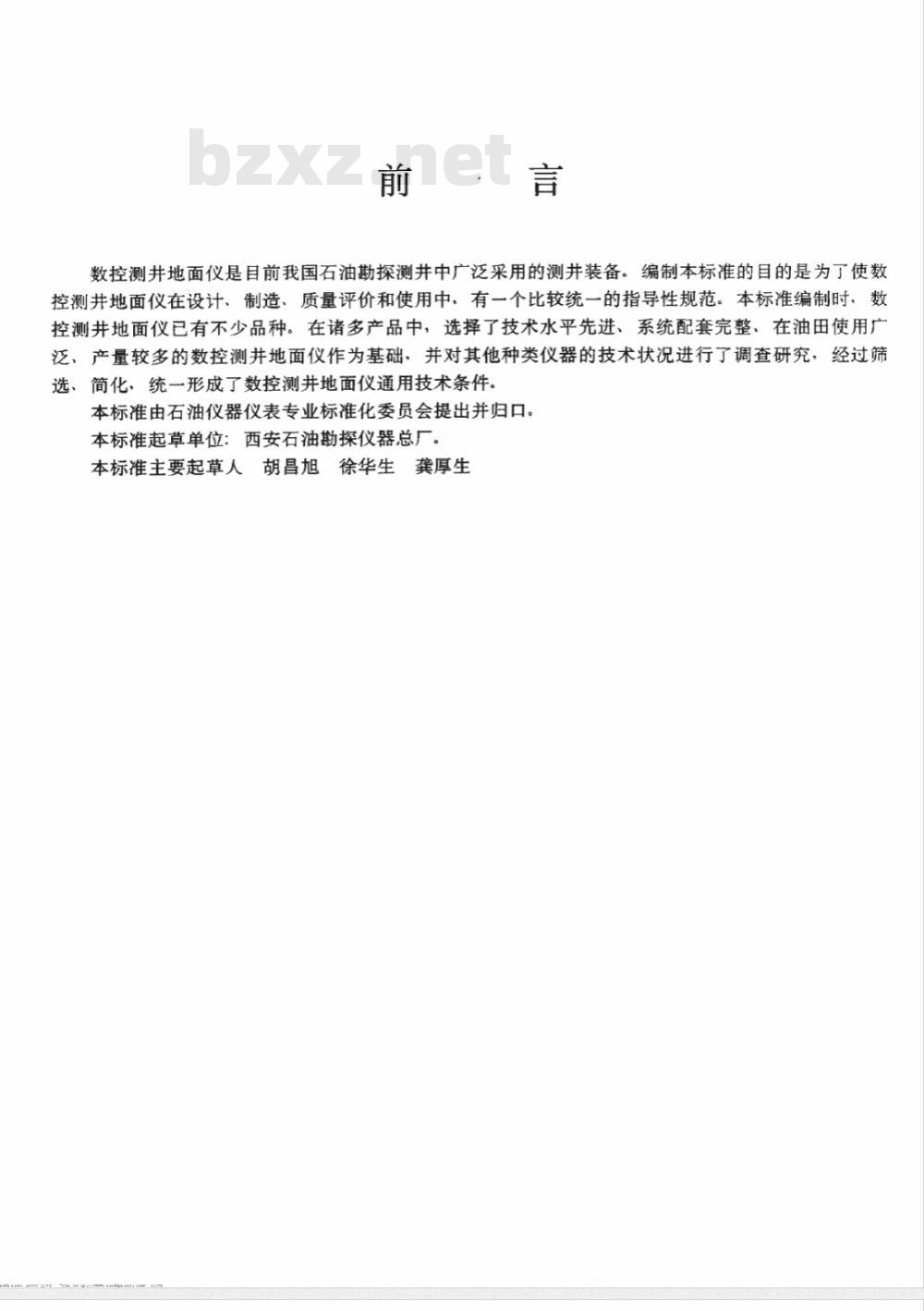

数控测井地面仪是目前我国石油勘探测井中广泛采用的测井装备。编制本标准的目的是为了使数控测井地面仪在设计、制造、质量评价和使用中，有一个比较统一的指导性规范。本标准编制时，数控测井地面仪已有不少品种。在诸多产品中，选择了技术水平先进、系统配套完整、在油田使用广泛、产量较多的数控测井地面仪作为基础，并对其他种类仪器的技术状况进行了调查研究，经过筛选、简化，统一形成了数控测井地面仪通用技术条件。本标准由石油仪器仪表专业标准化委员会提出并归口。本标准起草单位：西安石油勘探仪器总厂。本标准主要起草人胡昌旭徐华生龚厚生1范围

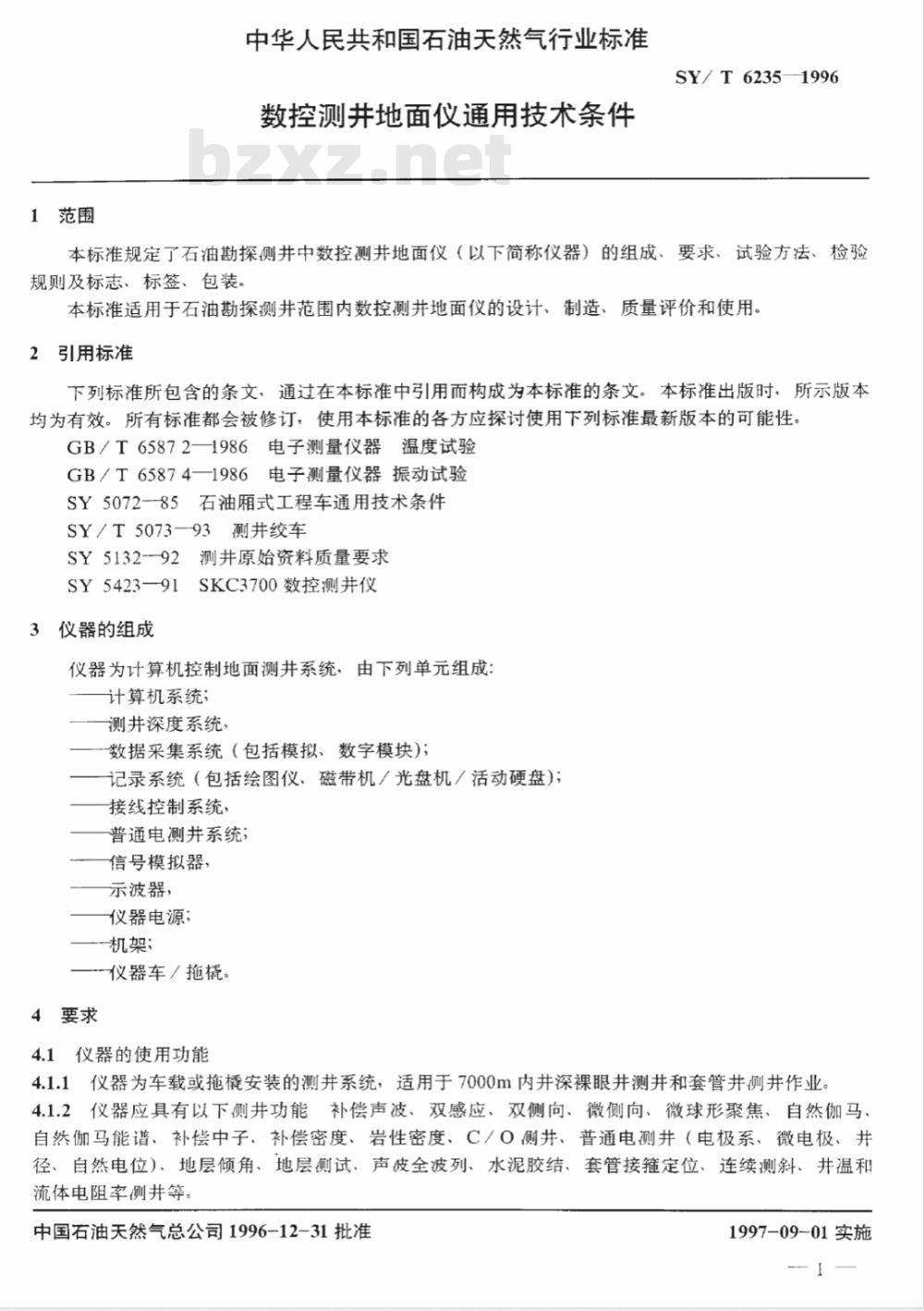

中华人民共和国石油天然气行业标准数控测并地面仪通用技术条件
SY/T6235—1996
本标准规定了石油勘探侧井中数控测井地面仪（以下简称仪器）的组成、要求、试验方法、检验规则及标志、标签、包装。
本标准适用于石油勘探测井范围内数控测并地面仪的设计、制造、质量评价和使用2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T658721986电子测量仪器温度试验GB／T658741986电子测量仪器振动试验SY5072-85石油厢式工程车通用技术条件SY／T5073-93测井绞车
SY5132-92测井原始资料质量要求SY5423—91SKC3700数控测并仪
3仪器的组成
仪器为计算机控制地面测并系统，由下列单元组成：计算机系统；
测井深度系统，
数据采集系统（包括模拟、数字模块)；记录系统（包括绘图仪、磁带机／光盘机／活动硬盘）；接线控制系统，
普通电测并系统：
信号模拟器，
示波器，
仪器电源；
机架；
仪器车/拖撬。
4要求
4.1仪器的使用功能
4.1.1仪器为车载或拖撬安装的测井系统，适用于7000m内井深裸眼井测和套管井测井作业。4.1.2仪器应具有以下测井功能补偿声波、双感应、双侧向、微侧向、微球形聚焦、自然伽马自然伽马能谐、补偿中子、补偿密度、岩性密度、C／O测井、普通电测井（电极系、微电极、井径、自然电位）、地层倾角、地层测试、声波全波列、水泥胶结、套管接箍定位、连续测斜、井温和流体电阻率测并等。
中国石油天然气总公司1996-12-31批准1997-09-01实施
SY/T62351996
4.1.3仪器应具以下基本组合测并的功能双感应一补偿声波一自然伽马测井，双侧向一微侧向／微球形聚焦一自然伽马测井；自然伽马／自然伽马能谱一补偿中子一补偿密度测井：自然伽马一岩性密度测井；
普通电测井；
声波水泥胶结一自然伽马一套管接箍测井；自然伽马一地层倾角测井；
自然伽马一地层测试；
自然伽马一声波全波列测井；
自然伽马C/O测井。

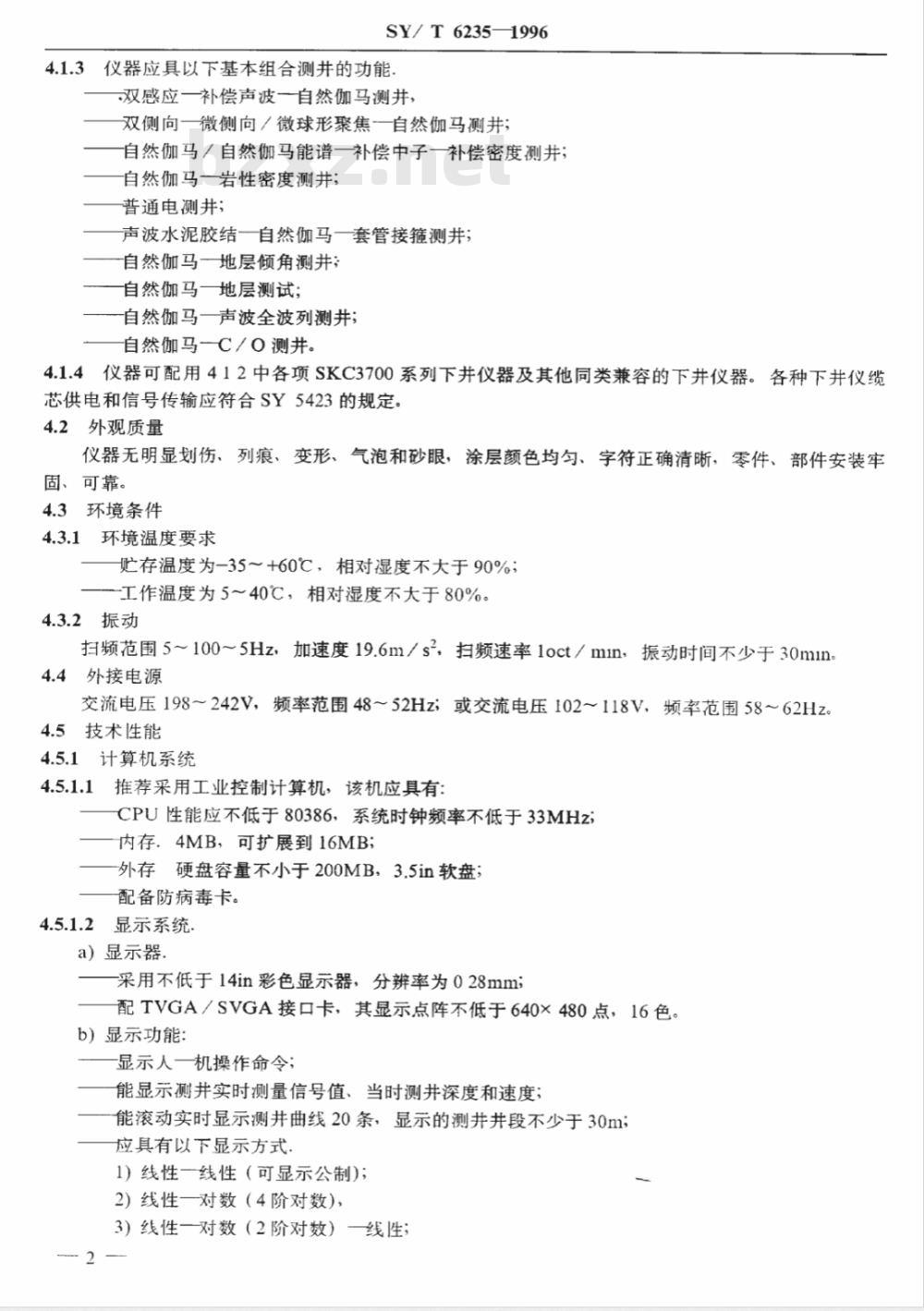

4.1.4仪器可配用412中各项SKC3700系列下并仪器及其他同类兼容的下并仪器。各种下并仪缆芯供电和信号传输应符合SY5423的规定。4.2外观质量
仪器无明显划伤、列痕、变形、气泡和砂眼，涂层颜色均匀、字符正确清晰，零件、部件安装牢固、可靠。
4.3环境条件
4.3.1环境温度要求
贮存温度为-35～+60℃，相对湿度不大于90%；工作温度为5～40℃，相对湿度不大于80%。4.3.2振动
扫频范围5~100～5Hz，加速度19.6m/s2，扫频速率1oct/min，振动时间不少于30m1n。4.4外接电源
交流电压198～242V，频率范围48～52Hz，或交流电压102～118V，频率范围58～62Hz。4.5技术性能
4.5.1计算机系统
推荐采用工业控制计算机，该机应具有：CPU性能应不低于80386，系统时钟频率不低于33MHz;内存．4MB，可扩展到16MB；
外存硬盘容量不小于200MB，3.5in软盘；配备防病毒卡。
4.5.1.2显示系统.
a）显示器，
采用不低于14in彩色显示器，分辨率为028mm；配TVGA／SVGA接口卡，其显示点阵不低于640×480点，16色。b）显示功能：
显示人一机操作命令；
能显示测并实时测量信号值、当时测并深度和速度；能滚动实时显示测井曲线20条，显示的测并并段不少于30m；应具有以下显示方式。
1）线性一线性（可显示公制)；2）线性一对数（4阶对数)，
3）线性一对数（2阶对数）一线性；2
SY/T62351996
4）APIV格式，声波全波列显示：5）能普显示可选256道。
4.5.2测井深度系统
测并深度系统应具有下列功能
具有同步马达深度编码或直接接收外界编码，深度编码输出相位相差为90°的两深度信号，深度脉冲应不低于每米1000个脉冲，推荐采用每米1280个脉冲，可选采样率（每米采样数）推荐10、20、40、80、160、320;自动深度校正、人工深度校正、电缆抖动校正或磁记号深度校正；深度测量误差（深度校正后）应小于002%；深度显示.0~9999.9m。

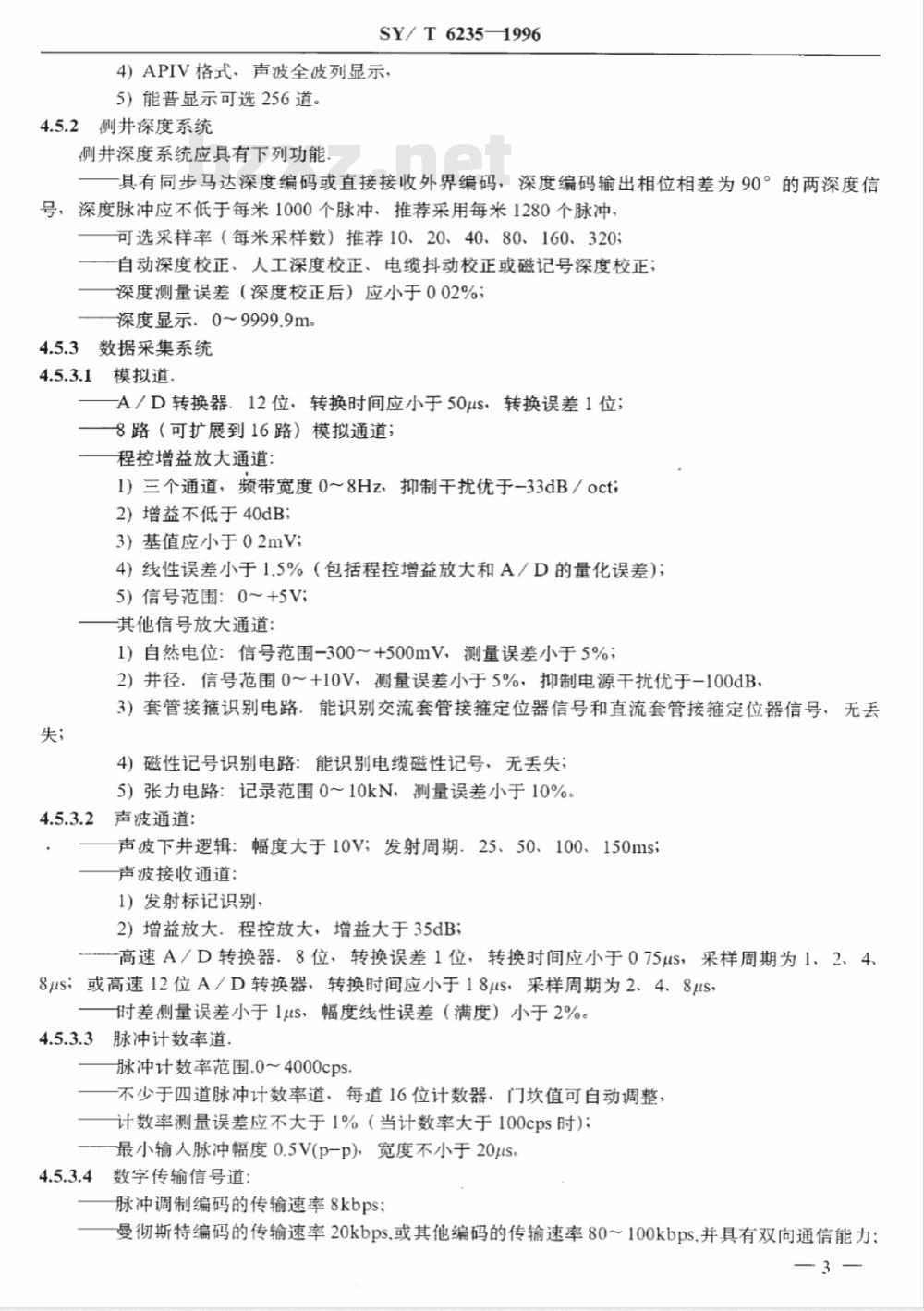

4.5.3数据采集系统
4.5.3.1模拟道，
A／D转换器.12位，转换时间应小于50us，转换误差1位；8路（可扩展到16路）模拟通道；程控增益放大通道
1）三个通道，频带宽度0～8Hz，抑制干扰优于-33dB／oct2）增益不低于40dB；
3）基值应小于02mV;
4）线性误差小于1.5%（包括程控增益放大和A／D的量化误差）；5）信号范围：0～+5V；
其他信号放大通道：
1）自然电位：信号范围-300～+500mV，测量误差小于5%；2）并径．信号范围0～+10V，测量误差小于5%，抑制电源干扰优于-100dB，3）套管接箍识别电路能识别交流套管接箍定位器信号和直流套管接箍定位器信号，无丢失；
4）磁性记号识别电路：能识别电缆磁性记号，无丢失；5）张力电路：记录范围010kN，测量误差小于10%。4.5.3.2声波通道：
声波下井逻辑：幅度大于10V；发射周期.25、50、100、150ms；声波接收通道：
1）发射标记识别，
2）增益放大程控放大，增益大于35dB；高速A／D转换器.8位，转换误差1位，转换时间应小于075uS，采样周期为1、2、4、8μus；或高速12位A／D转换器，转换时间应小于18μs，采样周期为2、4、8μus，时差测量误差小于1S，幅度线性误差（满度）小于2%。脉冲计数率道.
4.5.3.3月
脉冲计数率范围.0~4000cps.
不少于四道脉冲计数率道，每道16位计数器，门坎值可自动调整：计数率测量误差应不大于1%（当计数率大于100cps时）；最小输人脉冲幅度0.5V(p-p)，宽度不小于20us。4.5.3.4数字传输信号道：
脉冲调制编码的传输速率8kbps；曼彻斯特编码的传输速率20kbps.或其他编码的传输速率80～100kbps.并具有双向通信能力：13
SY/T62351996
一最小输入脉冲幅度120mV.宽度不小于20s4.5.4记录系统
记录系统同时具备模拟记录和数字记录两种记录方式。4.5.4.1模拟记录
采用明记录绘图仪，图形分辨率每英寸200点，有下列特性：实时记录速度可达3600m/h；
深度比例在1／200时，回放速度不低于10000m／h各种记录（同45.12）应符合API测井曲线格式，线性曲线格式可选公制，应具有超界显示和限界处理的能力；一具有1／50、1／100、1／200、1／500和1／1000的深度比例，曲线形式：实线、点线、虚线、点划线，声波变密度图形，记录走纸误差不大于1%，整个记录段的走斜不超过2mm；一打印图头、刻度，验证文件数据的功能。4.5.4.2数字记录功能
数据记录在软盘或磁带／光盘上，有下列文件：仪器刻度、验证记录文件；
测井数据文件（包括声波全波列、地层倾角测井）；测试记录文件；
一现场处理数据形成记录文件。4.5.5接线控制系统
接线控制系统应具有下列功能：测试电缆通断、绝缘和选择缆芯的接线方式；一控制下井仪器声波信号的增益；控制下井仪器的推靠、刻度、测并方式；控制与测并绞车及并口的通信。4.5.6普通电测井系统
4.5.6.16111以下各种电极系测井．同时记录两条电阻率和一条自然电位曲线，测量范围0～200021m，测量误差小于5%。
4.5.6.2微电极测井和井径测井：微电极测量范围0~20002m，测量误差小于5%，井径测井测量范围0~4064mm，测量误差小于5%。4.5.6.3流体电阻率测并：测量范围0～2002m，测量误差小于5%。4.5.7信号模拟器
信号模拟器用于数据采集系统进行功能测试，能提供：模拟信号4道，信号范围0～5V，连续可调；脉冲信号．4道，信号范围0～4000cps，可调；数字编码传输信号模拟3506编码信号、模拟3508编码信号或模拟传输速率80~100kbps的其他编码信号、数字可变；
声波信号模拟声波全波列。
4.5.8示波器bZxz.net
双踪示波；
0～40MHz的频带宽度；
一内、外触发和内、外信号选择，交直流输人选择和乙通道增辉。4.5.9仪器电源
4.5.9.1交流供电，
SY/T62351996
UPS电源，1kV·A，掉电保护20min下井仪器电源给下井仪器提供交流0～600V可调电压；带中心端双边输出，不平衡电压小于1V(有效值)，最大输出电流不小于1A。4.5.9.2直流供电：能提供并径、并斜、井温下并仪器所需电源。4.5.10机架
采用立式机架或台式机架，每个机架应安装通风和照明设备4.5.11仪器车／拖撬
数控侧井地面仪按车载、拖撬两种方式安装，包括有厢式仪器间、绞车、附属设备。车载式又可分为一体车（仪器间、绞车同装一部车)，或仪器、绞车分装两部车上。拖撬为一体装。4.5.11.1仪器间
技术性能应符合SY5072的规定，空调机应使仪器间室温保持20℃土5℃。仪器间具有与纹车、并口双向通信功能。
4.5.11.2绞车
技术性能应符合SY/T5073的规定，可按需要选择安装7、5、35km电缆的滚简和相应动力，电缆提升、下放速度可分挡在18010000m/h之间变化。C／0测井应具有50m／h电缆提升速度。
4.5.11.3附属设备
一深度发送设备有两种发送方式1）单轮或双轮深度传送，深度编码器产生相位相差90°的两深度信号，其深度传送轮深度误差小于0.2%，同时配天地滑轮；
2）同步马达传送，由地滑轮带动同步马达运转，由深度编码产生相位相差90°的两深度信号。地滑轮传送深度误差小于0.2%。绞车面板显示测井深度、速度、张力等。深度显示误差小于0111，速度指示误差小于5%，张力指示误差小于10%；具有深度校正、超速、过载报警功能；绞车滑环采用8芯滑环，运行时接触良好；磁记号．检测正常；
一供电电源．6kW发电机或外接10kW电源（外接电源应采用变压器隔离），有电压、频率指示。
4.6软件
软件应采用实时多任务操作系统，人机对话应采用中文菜单。软件包括下列内容的程序：测试诊断程序、测井和回放程序、现场处理程序。4.6.1测试诊断程序中有：
一计算机系统测试诊断程序；
-·-数据采集系统单板测试和系统测试程序；高速A／D转换器测试程序；
记录系统测试程序，
编码信号测试程序。
4.6.2则开和回放程序中有
对41）和413所规定的各种下并仪器测井信号进行实时采集（包括组合仪器选择，采样间隔、滤波参数选择，防跳等功能）和处理（感应测井趋肤效应校正、褶积校正，微球形聚焦测井井径和泥饼校正，补偿密度、补偿中子测井井径和岩性校正等功能）的程序；一对412所规定的各种下并仪器进行刻度和验证的程序；5
SY/T62351996
可改变各种测并参数及深度比例的回放程序，测井合并和拼接程序；
一中文图头生成程序。
4.6.3现场处理程序中有.
深度校正、环境校正、参数校正等程序，交绘图声波一电阻率交绘图、孔隙度孔隙度交绘图、声波密度（中子）交绘图：快速直观显示．砂岩处理程序、特殊岩性处理程序，可显示岩性、孔隙度、含油（水）饱和度、可动油（水）饱和度；
地层倾角处理程序．蝌蚪图，施密特图，井斜、方位图；地层测试处理程序，
全波列处理程序；
C/O分析程序。
4.7可靠性
整机系统的平均无故障工作时间（MTBF）不应低于200h。5试验方法
5.1试验设备
主要试验设备应在产品标准中给出具体的精度要求及软件名目（如通用及专用测试软件）。5.2外观检查
用手感、目测方法检查仪器各面板，应符合42的要求。5.3部件性能测试
5.3.1计算机性能测试
计算机性能测试结果应满足4.51的规定5.3.2测并深度系统测试
接机械深度模拟设备（可随机正反转），机械深度读数与仪器深度读数的误差应满足452的规定；
接井口马达并转马达400转，机械深度读数与仪器深度读数的误差应满足45.2的规定5.3.3数据采集系统测试（用信号模拟器进行测试）运行高速A／D转换器测试程序；运行数字编码测试程序；
运行数据采集系统测试程序；
接磁信记号器、套管接箍定位器。测试结果应满足4.53的规定。
5.3.4记录系统测试
运行记录系统测试程序；
运行测井和回放程序，走纸6m。测试结果应满足454的规定。
5.3.5接线控制系统检查
按产品标准检查，结果应满足455的规定。5.3.6普通电测并系统测试
按产品标准测试，结果应满足456的规定。5.3.7信号模拟器测试
将信号模拟器连接到数据采集系统，运行测井程序结果应满足457的规定。6
5.3.8示波器测试
SY/T62351996
按产品标准测试，结果应满足45.8的规定。5.3.9电源测试
5.3.9.1外接电源测试，
一输人交流电压220V，改变电源频率48～52Hz（或输入交流电压110V，改变电源频率58～62Hz)，系统工作正常，
一电源频率60Hz，改变输入交流电压198～242V（或电源频率60Hz，改变输人交流电压102～118V)，系统工作正常
5.3.9.2仪器电源测试：按产品标准测试，结果应满足45.9的规定。5.3.10机架检查
按产品标准检查，结果应满足4.5.10的规定。5.3.11仪器车／拖撬检查
按产品标准检查，结果应满足45.11的规定。5.4系统性能测试
5.4.1测试诊断程序的测试
运行测试诊断程序，应满足4.6.1的规定。5.4.2测并和回放程序测试
一—接信号模拟器的输出,运行测井和回放程序、应满足4.62的规定显示应满足4512的规定，一按412和4.1.3的规定接各种下仪器，运行462规定的测井和回放程序，由记录系统打印出4.12所规定的各种下并仪器刻度和验证的文件、测井及深度比例的回放图、中文图头，其测试结果应符合SY5132的规定。
5.4.3现场处理程序测试
运行463现场处理程序（采用测并资料)，由记录系统打印出以下图形交绘图．声波一密度（中子）交绘图、孔隙度一孔隙度交绘图、声波一电阻率交绘图；一快速直观显示图：砂岩处理程序、特殊岩性处理程序，可显示岩性、孔隙度、油（水）饱和度、可动油（水）饱和度；
一一地层倾角蝌蚪图，施密特图，井斜、方位图，地层测试图；
·全波列波形、变密度图。
5.5环境试验
5.5.1温度试验
推荐参照GB／T6587.2规定的试验方法进行，产品标准应编制试验的细则，按产品标准测试，其测试结果应满足43.1的规定。5.5.2振动试验
推荐参照GB／T6587.4规定的试验方法进行，产品标准应编制试验的细则，按产品标准测试其测试结果应满足43.2的规定
5.6可靠性测试
按产品标准测试，推荐采用常温200h连续运行测并和回放程序无故障，并每4h记录一次测试结果（可多机同时测试累计200h）、其测试结果应满足47的规定。6检验规则
6.1各项常规检验规则按SY5423—91中6.1、62、63的规定执行。6.2仪器出厂检验和型式检验项目及检验方法和要求见表1。7
外观及结构检查
计算机系统测试
深度系统测试
检验项目
数据采集系统测试
记录系统测试
接线控制系统测试
普通电测井测试
信号模拟器测试
示波器测试
电源测试
机架检查
仪器车／拖撬测试
测试诊断程序测试
测井和回放程序测试
现场处理程序测试
温度试验
振动试验
可靠性测试
注：符号\●\表示必要的，\①\表示可选的标志、标签、包装
SY/T62351996
检验项目表
试验方法
例行检验
仪器的标志、标签、包装按SY5423一91中7.1、7.2、7.3的规定执行。出厂检验
