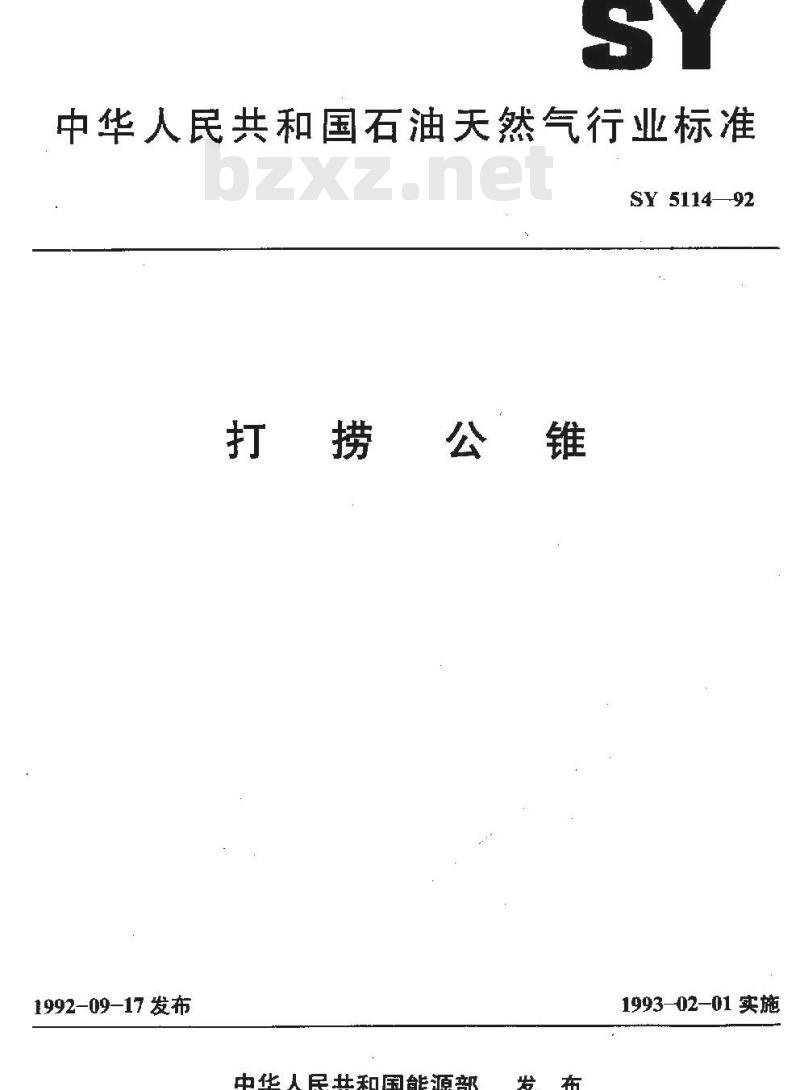

【石油天然气行业标准(SY)】 打捞公锥

中华人民共和国石油天然气行业标准SY 511492
打捞公锥
1992-09-17发布
中华人民共和国能源部
1993-02-01实施

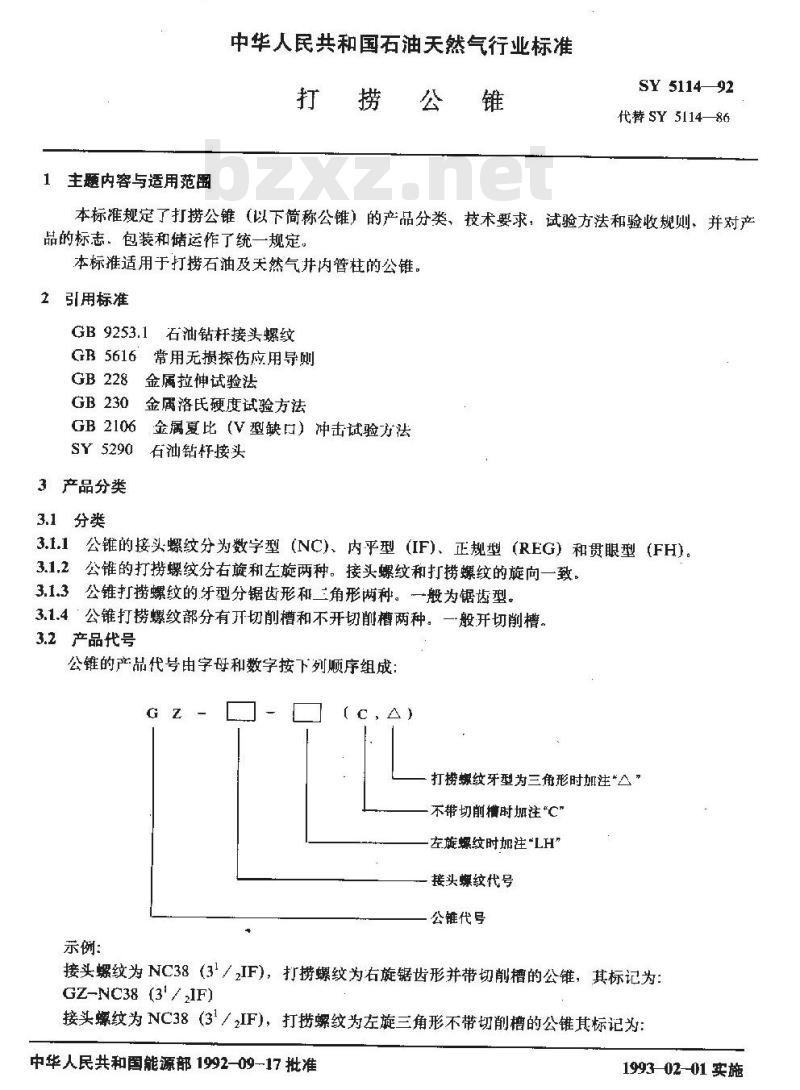

1主题内容与适用范围
中华人民共和国石油天然气行业标准打捞公锥
SY 5114—92
代替SY5114—86
本标准规定了打捞公锥（以下简称公锥）的产品分类、技术要求，试验方法和验收规则，并对产品的标志包装和储运作了统一规定。本标推适用于打捞石油及天然气并内管柱的公锥。2引用标准
GB9253.1石油钻杆接头螺纹
GB5616常用无损探伤应用导则
GB228金
金属拉伸试验法
GB230金属洛氏硬度试验方法
金属夏比（V型缺口）冲击试验方法GB 2106
SY5290石油钻杆接头
3产品分类
3.1分类
3.1.1公锥的接头螺纹分为数字型(NC)、内平型(IF)、正规型（REG）和贯眼型(FH)。3.1.2公锥的打捞螺纹分右旋和左旋两种。接头螺纹和打捞螺纹的旋向一致。3.1.3公锥打捞螺纹的牙型分锯齿形和三角形两种。一般为锯齿型。3.1.4公锥打捞螺纹部分有开切削槽和不开切削槽两种。一般开切削槽。3.2产品代号
公锥的产品代号由字母和数字按下列顺序组成：Gz
示例：
打捞螺纹牙型为三角形时加注“△”不带切前携时加注“C
左旋螺纹时加注\LH
接头螺纹代号bZxz.net
公锥代号
接头螺纹为NC38（3'／2IF)，打捞螺纹为右旋锯齿形并带切削槽的公锥，其标记为：GZ-NC38 (3' /,IF)
接头螺纹为NC38（3\／2IF)，打捞螺纹为左旋三角形不带切削槽的公锥其标记为：中华人民共和国能源部1992-09-17批准1993—02-01 实施
GZ-NC38 (3'/,IF) -LH (C, A)

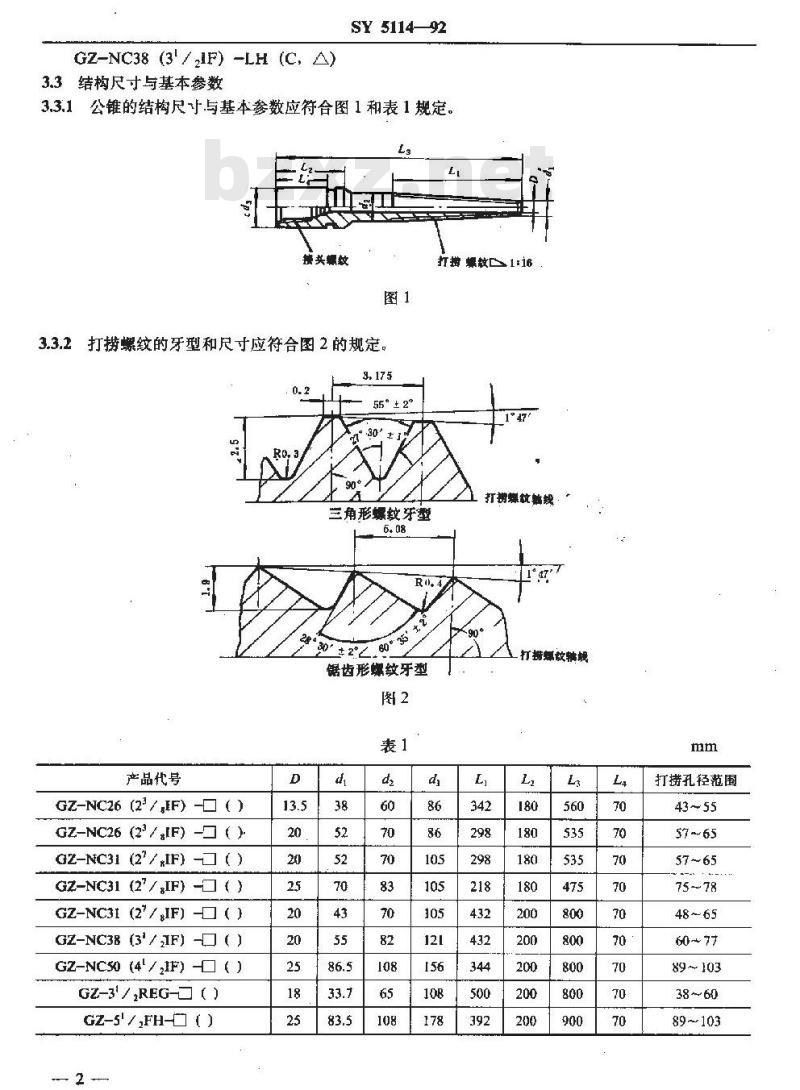

3.3结构尺寸与基本参数
SY 5114-92
3.3.1公锥的结构尺寸与基本参数应符合图1和表1规定。L
接关辑数
3.3.2打捞螺纹的牙型和尺寸应符合图2的规定3.175
55°+2°
三角形螺纹牙型
锯齿形螺纹牙型
产品代号
GZ-NC26 (2'/IF)-（)
GZ-NC26 (2 / ,[F) - ()
GZ-NC31 (2° / IF) -()
GZ-NC31 (2° / ,IF) -□ ()
GZ-NC31 (2\ / ,IF) -()
GZ-NC38 (3' /,IF) - ()
GZ-NC50 (4'/ ,IF)- ()
GZ-3' /REG-（）
GZ-3'/ ,FH- ()
打排螺效口 1:16
打捞爆效然规
打措螺敏轴蝇
打捞孔径范围
60 ~77
89~103
89～103
SY 5114-92
3.3.3带切削槽的公锥其切削槽尺寸应符合图3规定。图3
a） 左族；b) 右旋
注：从锥度大端向小端投影
3.3.4标志槽和左旋螺纹识别槽的尺寸应符合图4的规定。5
左能螺纹识别着
4技术要求
标志格
4.1产品须经无损探伤，不得有影响使用的裂纹、发纹、断指等缺陷。4.2产品热处理后：其机械性能应符合下列要求：抗拉强度>932Mpa
屈服强度Co.2>784MPa
断面收缩率>40%
伸长率8,>10%
冲击韧性　Akv≥54J
4.3公锥接头螺纹的尺寸和精度应符合GB9253.1的规定。4.4公锥打捞螺纹表面硬度HRC6065；表面粗糙度Ra<3.2um。4.5公锥接头螺纹表面须经镀铜或磷化处理。5试验方法和检验方法
5.1产品须经制造厂质量部门检验合格，并附有产品合格证后，方可出厂。5.2无损探伤的方法和检验应符合GB5616等有关行业标准的规定5.3公锥机械性能的试验和验收按GB228、GB2106、GB230进行。5.4接头螺纹的检验和验收应符合SY5290的规定。SY 5114---92

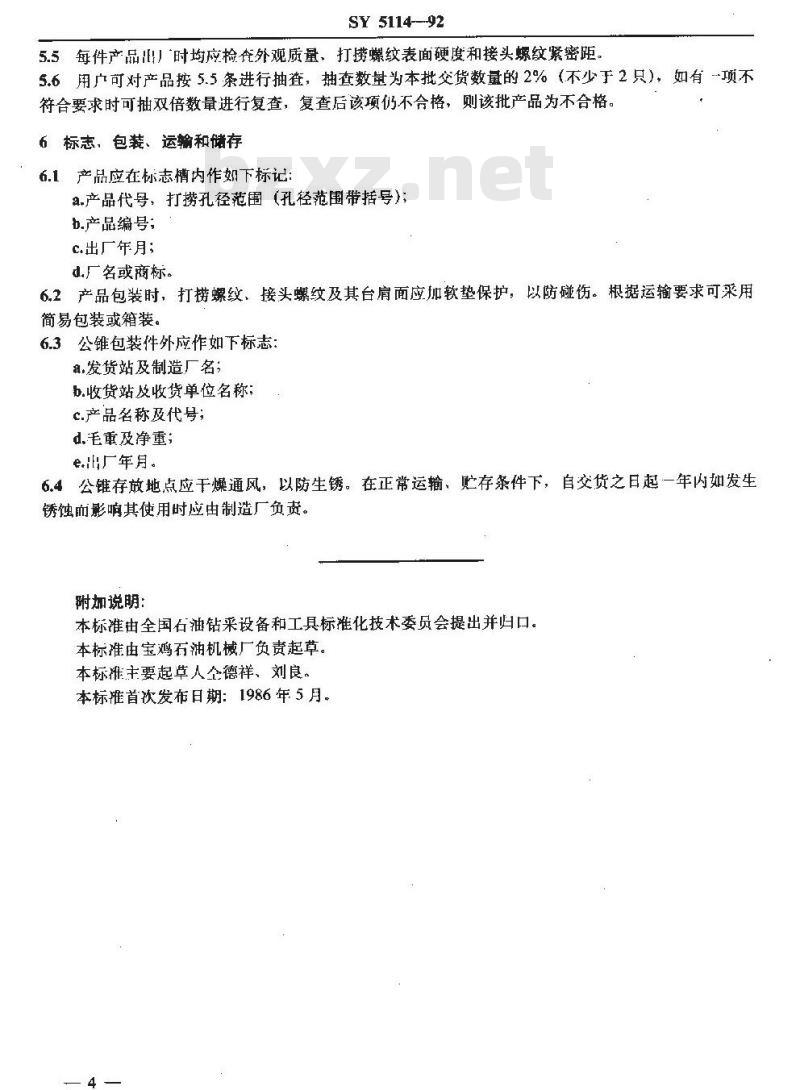

5.5每件产品出）时均应检食外观质量、打捞螺纹表面硬度和接头螺纹紧密距。5.6用广可对产品按5.5条进行抽查，抽查数量为本批交货数量的2%（不少于2只），如有项不符合要求时可抽双倍数量进行复查，复查后该项仍不合格，则该批产品为不合格。6标志，包装、运输和储存
6.1、产品应在标志槽内作如下标记：a.产品代号：打捞孔径范围（孔径范围带括号）：b.产品编号；
c出厂年月；
d.厂名或商标。
6.2产品包装时，打捞螺纹、接头螺纹及其台肩面应加软垫保护，以防碰伤。根据运输要求可采用简易包装或箱装。
6.3公锥包装件外应作如下标志：a.发货站及制造厂名；
b.收货站及收货单位名称；
c.产品名称及代号；
d.毛重及净重；
e.山厂年月。
6.4公锥存放地点应干燥通风，以防生锈。在正常运输、贮存条件下，自交货之日起一年内如发生锈蚀血影响其使用时应由制造厂负责。附加说明：
本标准由全国右油钻采设备和工具标准化技术委员会提出并归口。本标准由宝鸡石油机厂负责起草。本标雅主要起草人个德祥、刘良。本标准首次发布日期：1986年5月。
