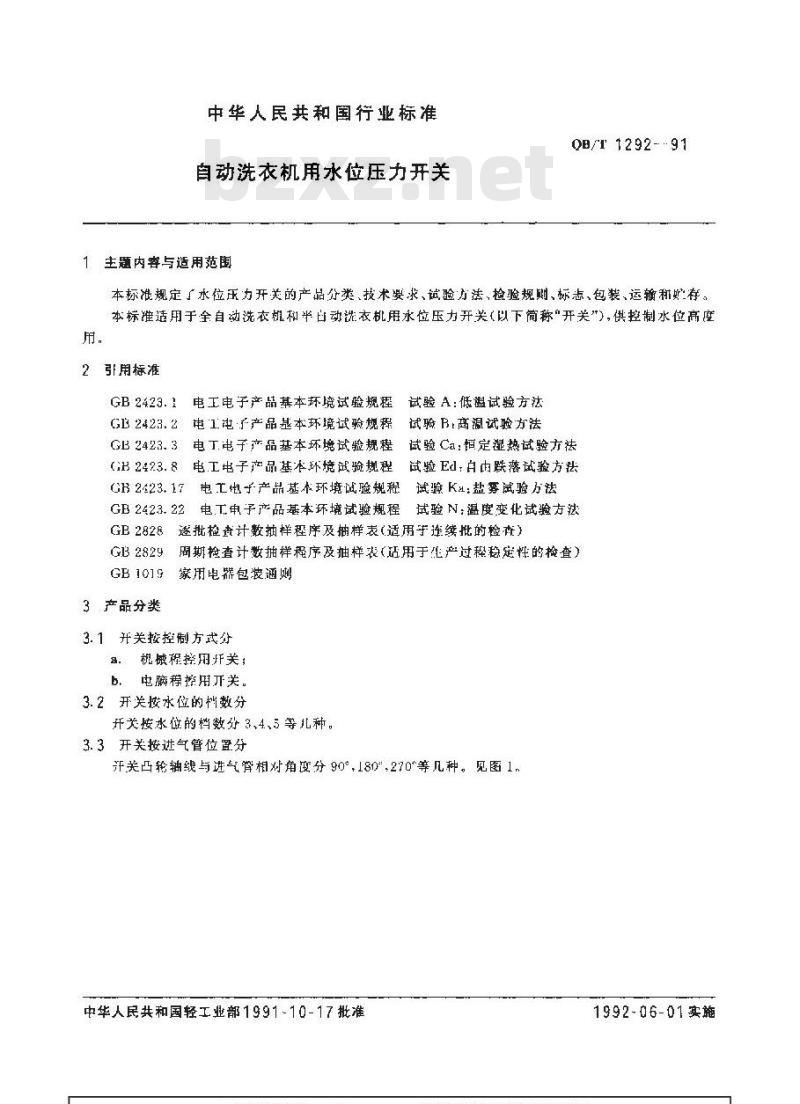

【轻工行业标准(QB)】 自动洗衣机用水位压力开关

中华人民共和国行业标准
自动洗衣机用水位压力开关
1主题内容与适用范围
QB/T 1292--91
本标准规定了水位压力开关的产品分类、技术要求、诚验方法、检验规则、标志、包装、运输和好存。本标维适用干全自动洗衣机利半动洗衣机用永位压力开关（以下简称开关”供控制水位高度用，
2引用标准
GB 2423.1电工电子产基本环境试验规程试验 A:低温试验方法
GB2423.2电I电·广产品基本环境试验规程试验B高温试验方法
GB2423.3电丁.电子产品基本坏境试验规程试验Ca：恒定湿热试验方法
B2423.8电工电子产品基本环境试验规程试验Ed.白内跌落试验方法GH2423.17电工子产品基本环境试验规程试验Ka:盐雾试验方法GB 2423.22电,T电子产品基本环境试验规程试验 N温度变化试验方法GB2828遂批检查计数抽样程序及抽样表（适用于连续批的检查）GB 2829周期检查计数抽样程序及抽样表（适用于产过程稳定性的检查）GB1019家用电講包接涵则
3产品分类
3. 1 并关按控制方式分
品。机械程控用开关；
b、电脑擦用开关。
3.2开关按水位的档数分
开关按水位的档数分 3,4、5 等儿种。3.3开关按进气管位置分

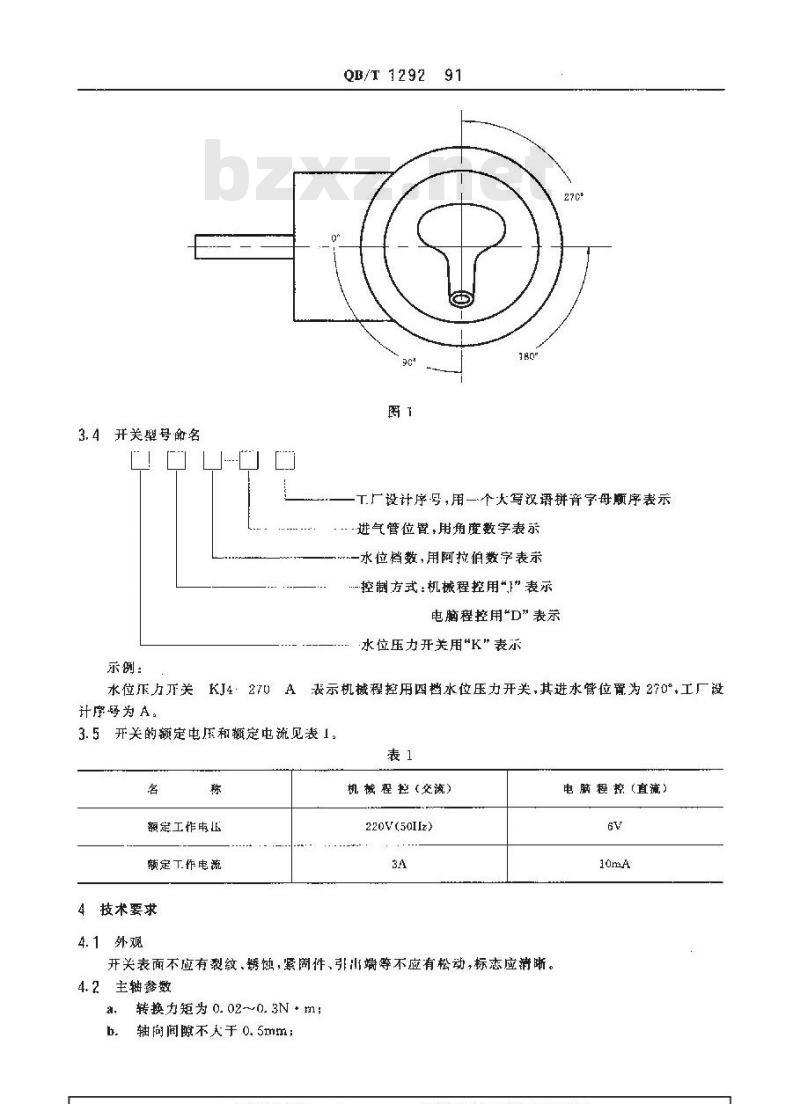

汗关凸轮轴线与进气管相对角度分90°,180\,270等几种。见图1,中华人民共和国轻工业部1991-10-17批准1992-06-01实施
3.4开关塑号命名
示例：
水位压方关
计序号为A。
KJ427 A
OB/T 1292
工厂设计序号，用一个大写汉语拼音字母顺序表示进气管位置，用角度数字表示
水位挡数，用阿拉伯数宇表示
…-控制方式：机械程控用””表示电脑程控用\D”表示
水位压力开关用“K”表示
表示机械程控用四档水位压力开关,其进水管位置为 270°,工厂设3.5开关的额定电压和额定电流见表1。表1
额定工作电
赖定T作电流
4技术要求
4.1外观
机械程控（交流）
220V(5011z)
开关表面不应有裂纹,锈蚀，紧周件、引山端等不应有松动,标恋应清晰。4.2主轴参数
转换力矩为0.02~0.3Nm;
轴向间膜不人于0.5mm；
电脑程控 (直流）

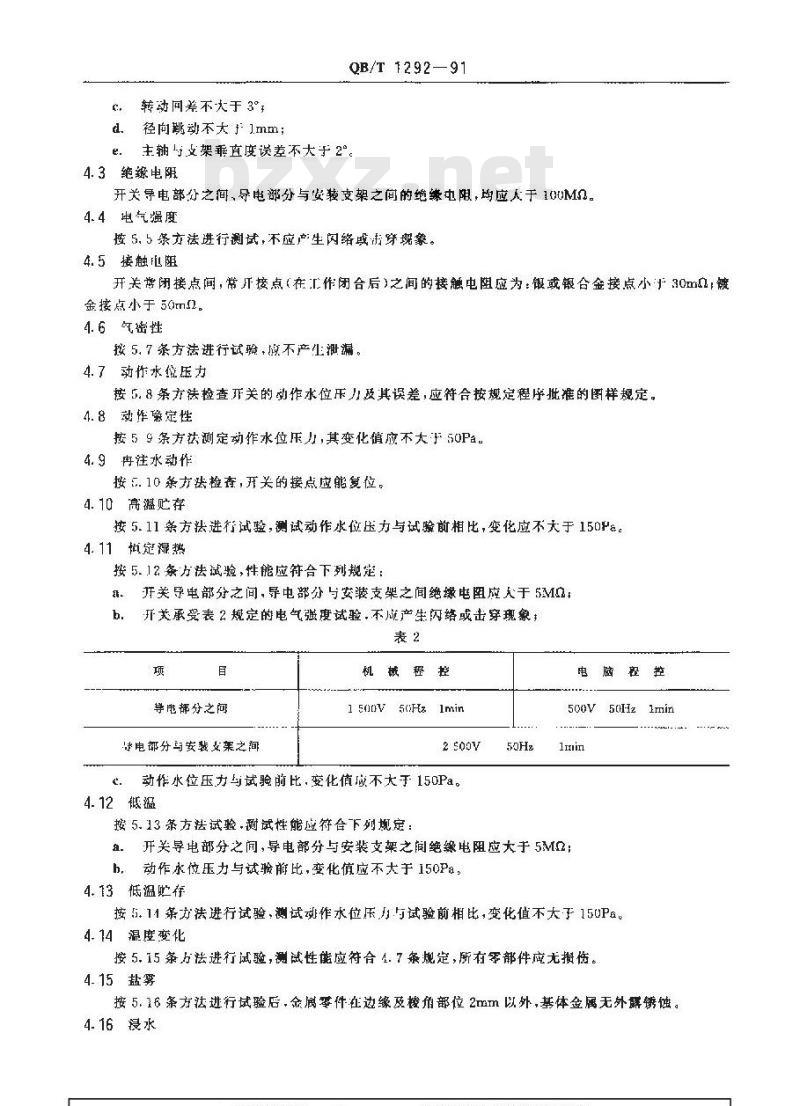

转动同差不大于3°
径向跳动不大1.mm；
QB/T 1292—91
主轴于文架垂直度误差不大于2°4.3绝缘电阳
开关寻电部分之间，导电部分与安装支架之间的绝缘限，均应人于100M0。4.4电气强度
按 5. 5 条方法进行测试,不应产生闪络或穿现象。4.5接触心阻
开关尊闭接点间，常开接点（在作闭合后)之间的接触电阻应为：银或银合金接点小30m:镀金接点小于50m。
4.6气密性
按 5. 7 条方法进行试验，成不产泄漏。4.7动作水压力
按 5. 8 条方法检查开关的动作水位乐力及其误差,应符合按规定程序批准的图样规定。4.8动作象定性
按59条方法测定动作水位压力,其变化值应不大于50Pa。4.9再注水动作
按 E. 10 条方法检查,开关的接点应能复位。4.10高溢贮存
按 5. 11 条方法进行试验,测试动作水位压力与试验前相比,变化应不大于 150R。4.11植定湿热
按 5. 12 条方法试验,性能应符合下列规楚：开关导电部分之间，导电部分与安装支巢之间绝缘电阻应大于Mb，开关承受表2规定的电气强度试验，不成产生闪络或击穿现象；表2
导电部分之间
诗电都分与安装女渠之间bzxz.net
机械程控
15nnV 50Hz Imin
2 500V
动作水位压力与试验前比，变化值应不大于150Pa。4-12低摄
按5.13条方法试验.测试性能应符合下列规定：50Hz
电脑程控
500V 50Hz 1min
a开关导电部分之间，导电部分与安装支架之间绝缘电阻应大于5M：b，动作水位压力与试验前比，变化值应不大于150Pa。4.13低温些存
按5.11条力法进行试验,测试动作水位压,月与试验前相比，变化值不大于150P4.14温度变化
按 5. 15 条方法进行试验,测试性能应符合 4. 7 条规定,所有零部件应无损伤。4.15盐雾
按 5. 16 条方法进行试验后,余属零件在边缘及校角部位 2mm 以外,基体金属无外露锈蚀。4.16浸水
QB/T 1292—91

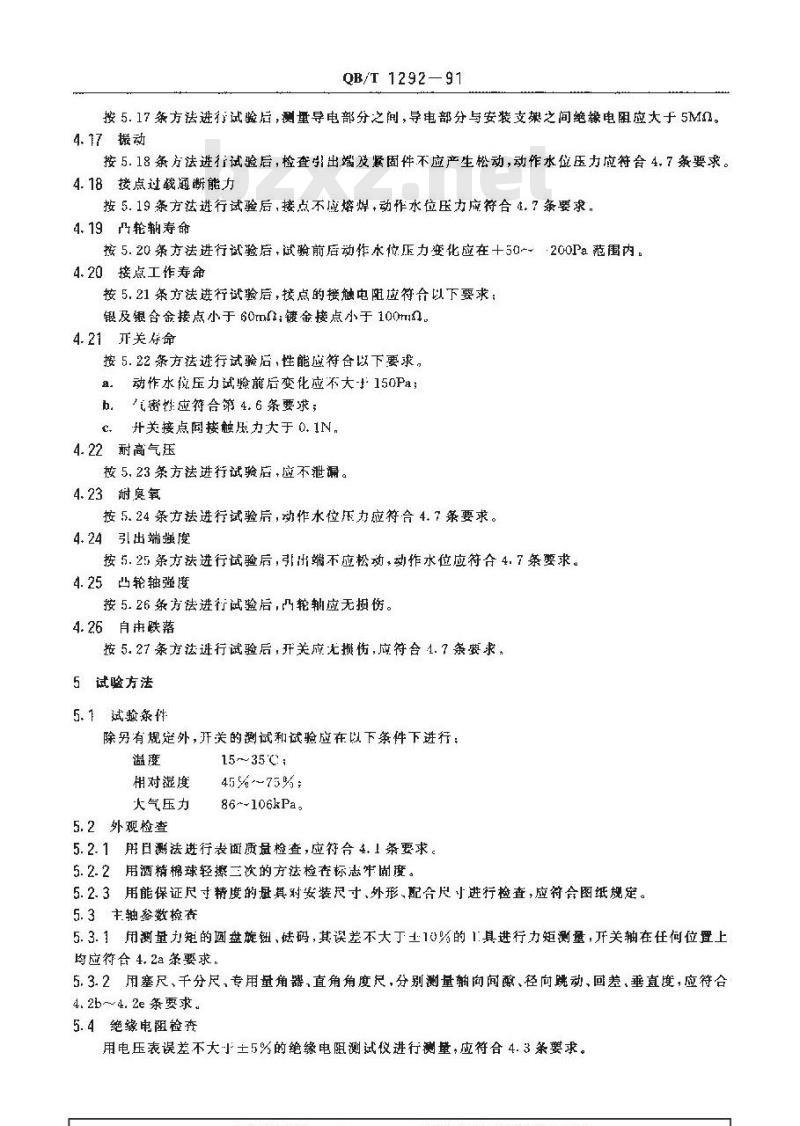

按5.17条方法进行试验后，测量导电部分之间，导电部分与安装支之间绝缘电阻应大于5M。4.17摄动
按5.18条方法进行试验后，检查出端及紧固件不应产生松动，动作水能压力应符合4.7条要求。4.18接点过载通断能方
按5.19条方法进行试验后，接点不成熔焊，动作水位压力应符合4.7条要求，4.19凸轮辅寿命
按5.20条方法进行试验后，试验前后动作水位压力变化应在十50-~200Pa范围内。4.20接点工作寿命
按5.21条方法进行试验后，接点的接触电阻应符台以下要求；银及银合金接点小于60m;镀金接点小于100mm4.21开关寿命
按5. 22条方法进行试验后,性能应符合以下要求。a.动作水位压力试验前后变化应不大150Pa；h。气密性应符合第4.6条要求；c。开关接点间接触压力大于 0.1N。4.22耐高气压
按5,23条方法进行试验后，应不泄漏。4.23附良氧
按5.24条方法进行试验后，动作水位压力应符合4.7条要求。4.24引出端强度
按5.25条方法进行试验后，引出端不应松动，动作水位应符合4.7条要求。4.25凸轮轴强度
按 5. 26条方法进行试验后,凸轮轴应无损伤。4.26自由跌落
按5.27条方法逆行试验后，开关应光损伤，应符合41.7条要求。5试验方法
5.1试验录件
除另有规定外，开关的测试和试验应在以下条件下进行；湿度
相对湿度
大气压力
5.2外观检查
15~35℃
45%-~75%;
86~-106kPa。
5.2. 1用日测法进行表面质量检查,应符合4.1条要求。5.2.2用酒精棉球轻擦三次的方法检在标志牛固度。5.2.3用能保证尺寸精度的量其对安装只寸、外形、配合尺寸进行检查，应符合图纸规定。5.3主轴参数检查
5. 3.1用测量力矩的圆盘旋钮，码，其误差不大丁土10%的1.具进行力矩测量，开关轴在任何位置上均应符合4.2a条要求，
5.3.2用塞尺、千分尺,专用量角器,直角角度尺，分别测量轴向间醇、径向跳动、回差,垂直度，应符合4. 2b~~4. 2e 条要求。
5.4绝缘电阻检查
用电压表误差不大小士5%的绝缘电阻测试仪进行测量，应符合4.3条要求。5.5电气强度检查
QB/T 1292—91

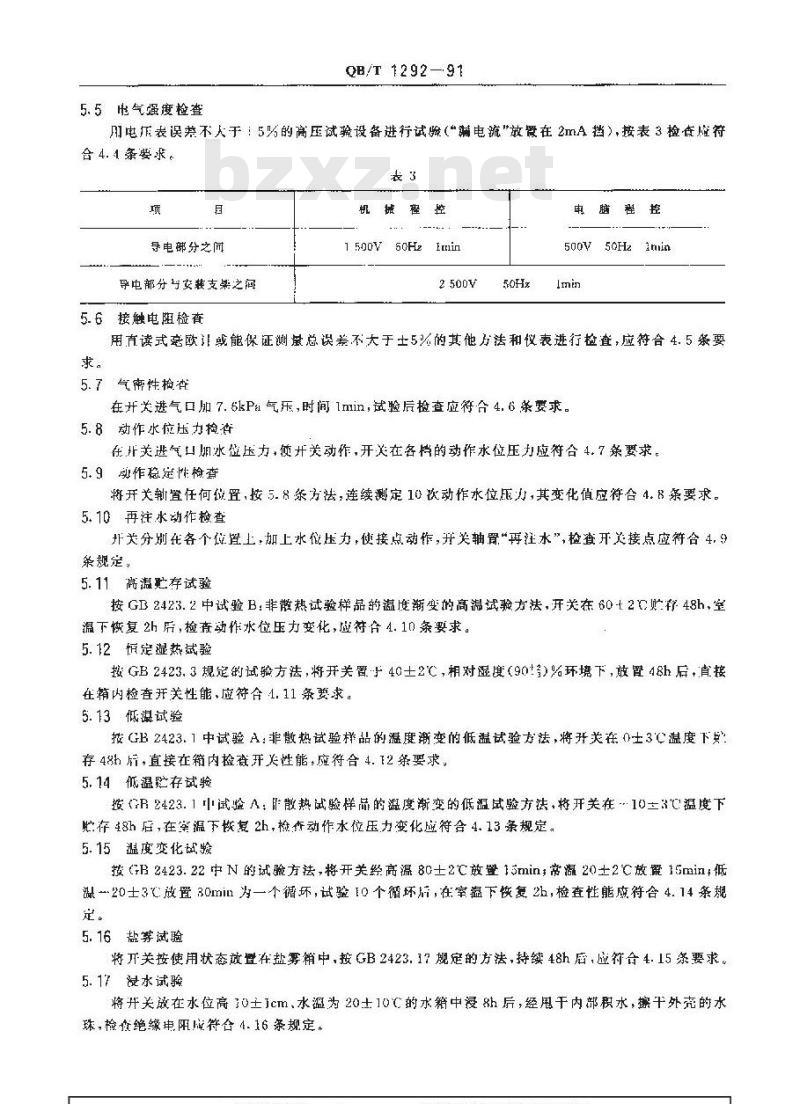

用电正表误差不人于 ：5%的高压试验设备进行试验(\电疏\放霞在 2mA挡),按表 3检查应符合4.4条要求。
寻电部分之间
寻电部分与安装支架之间
5.6接触电阻检查
机械程控
1500V50Hz
电脑程控
500V 50Hzinmin
用直读式旁欧让或能保证测虚总误差不大于士5%的其他方法和仪表进行检查，应符合4.5条要求。
5. 7 气密性检查
在开关进气口加7.6kPa气乐，时间Imin，试验后检查应符合4.心条要求。5.8动作水位压力检查
在开关进气口加水位压力，恢开关动作，开关在各档的动作水位压力应符合4.7条要求。5.9动作稳定性检查
将开关轨置任何位置，按5.8条方法，连续测定10次动作水位压力，其变化值应符合4.8条要求。5. 10再注水动作检查
关分别在各个位置上，加上水位压力，使接点动作，并关轴胃“再注水”，检查开关接点应符合4，9条规定，
5.11高温存试验
按GB 2423.2中试验B：非散热试验样品的温度渐变的高温试验方法，开关在 6012 C贮存48h，室温下恢复2h后，检育动作水位压力变化，应符合4.10条要求。5.12恒定热试验
按GB2423.3规定的试验方法，将开关置于40士2℃，相对湿度（90#）%环境下，放置48h后，接在箱内检查开关性能，应符合4.11条要求，5.13低激试验
按 GB 2423. 1 中试验 A;非散热试验样品的温度渐变的低溢试验方法,将开关在 0±3C温度 下存 48h 后,直接在箱内检查开关性能:应符合 4. [2条要求,5. 14低温存试验
按R2423.1中试验A：散热试验样品的温度渐变的低温验方法格开关在10三3℃温度下脑存48h后,在案温下恢复2h,检查动作水位压力变化应符合 4. 13条规定。5.15温度变化试验
按GB2423.22中N的试验方法，将开关经高温80士2℃放暨15min;常源20±2℃放爱15min低温一20士3℃放置30min为一个循环，试验10个循环后，在室猛下恢复2h，检查性能应符合4.14条规定。
5. 16盐雾试验
将开关按使用状态放置在盐雾箱中，按GB2423.17规定的方法，持续48h店，应符合4.15条要求。5.17没水试验
将开关放在水位高 10土Jcm,水温为 20士10 C 的水箱中浸 8h 后,经甩干内部积水,擦干外壳的水珠,检慢绝缘串阳成符合1.16条规定。5. 18:振动试验
QB/T 1292-~91
把开关间楚在振动台上,在全振幅 3mm,振频 22Hz,经三个轴向上各振 10mnin后,检查性能应符合4.17条规定。
5.19接点过载通断能力试验
开关接点在1. . 倍额定电压,3 倍额定电流下，负载功率因数为 0. 8,经 10次通断，每饮通断时间为158+试验后性能应符合 4.18条规定，5. 20 凸轮轴寿命试验
将开关置于寿命试验设备上,凸轮轴来间连续动作80)次。开关凸轮轴从最低水位档转到“再注水”位置档，来回转动计作一次，试验后，动作水位压力变化应符合4.19条规定。5.21接点工作寿命试邀
将开关胃于寿命试验设备 上,开关接点在额定电压、额定电流下,功率因数 0. 8,以 20 ~40 次/min的速率.连续动作3000次，试验后接点的接触电阳应符合4.20条要求。5. 22 开关寿命试验
格开关置丁寿命试验设备上，从开关进气口施加从零到最高动作水位压力，开关接点间加表1规定的额定电压、额定电流，功率因数 0. 8,以 6次/min速率匀速变化,连续工作 3 万次,试验后性能应符合4.21条规定。
接触压力用测克计进行检查。
5. 23附高气正试验
从开关进气口,以不大于 500Pa/s 的压力变化速度,从 0 缓慢加压到 15kPa,经 limin 试验后，开关符合4.22条要求。
5. 24 耐臭氧试验
开关在良氧浓度为 60mg/L的气体中放置 1h 后,应符合 4. 23条规定。5. 25引出端强度试验
开关出端按图2所示的三个方向，分别施加40V的力，作用时间各为10士1s，试验后性能应符合4.24条规定，
5.26凸轮轴强度试验
用误差不大」10%的力矩计及类似的专用装置·在再关凸轮轴的轴向分别施加推和拉的力150N，转动扭力矩为1.3N·m,作用时间各为10士1s.试验后性能应符合4.25条规定，5. 27自跌落试验
按 GB 2123. 8 规定的方法,将经创装后的开关,从 50cm 高度跌落水泥地上共 2 次,试验后性能应符合4.26条规定。
6检验规则
正关检验分出厂检验和型式检验，QB/T 1292-91
6.2所有试验均应在制造或七级主管部门指定单位进行。6. 3
出厂检验
湛厂按验样方案按（B2828中检查水平1，一次排样方案进行。出厂检验项H、顺序及合格质量水AQI.应符合表1规定。表4
动作求粒且力
动作稳定忙
再注水动作
技术妥求章条
注：AQ1. 值在用户另有要求时,由供需双方另行签订协议。金
3出厂检验不合格时，该批产品退间进行上00%检查，并有该批产品报废数单及原说明，再次提6. 3. 3
交的产品，若仍不合格时，则停止出厂检验，并分析原因，提出改进措施和该产品处理办法。6. 4 型式检验
型式检验·般每年不少于．次。在下列情况之一时,也应进行摊式检验。新产品试制定型鉴定：
停产半年以工再生产时；
在设计、工艺、材料等重大改进时。6.4.3型式检验的样品,由制避」检验部门从出厂检验合格的产品随机拙取，抽样方案按(B2829中二次抽样方案进行，判别水平64.4全样品经逐批检验项国（A1值按表4试验后，分三纽同时进行，每组试验项日顺序样品数&不合格质量水RQL按表5.
二次柚释方案
籁序！
接点过载通渐能力
第二组
第三组
作寿命
QB/T1292
续表5
一次摘样方案
6.4.5当耻式检验不合格时，其代表批范围内的产品应停止交收，并分析不合格原因，提出处理办法，非在生产中采取改进措施后，重新提取样品进行试验。6. 4.6型式检验的样品不得交货。7标志、包装,运输、贮存
7.1标点
每个开关应有清晰的标志，内容包括制造厂商标产品型号、制造年月。7.2包装
7.2.1产品包装应按GB1019的要求有牢固的包装箱，包装箱应保证产品在般的运输和保借下，不被损坏。
7.2.2包装箱内应有益有制造质量检验部门印章的合格证。7.3运输
包装箱允许用任何力式进行运输，运输过程应避免雨需侵袭和机械损7.4此存
水位压力开关应在不开启包装的状态下，保管下遍风良好的仓库中，周空气中不应有蚀性体存在，
附加说明：
木标推由轻工业部质量标推司提出。本标准由全国家用电器标准化中心归！小称雅由国掌江宁机械！无锡洗衣机厂免起草，本标准主要起人：俞祥汇、商明仙、李洽枚。：com
