【化工行业标准(HG)】 玻璃纤维增强聚丙烯球阀

ICS 71. 120; 83. 140
备案号：15085—-2005
中华人民共和国化工行业标准
HG/T2737—2004
代替HG/T2737--1995
玻璃纤维增强聚丙烯球阀
Glass fiber reinforced polypropylene ball valve2004-12-14 发布
2005-06-01实施

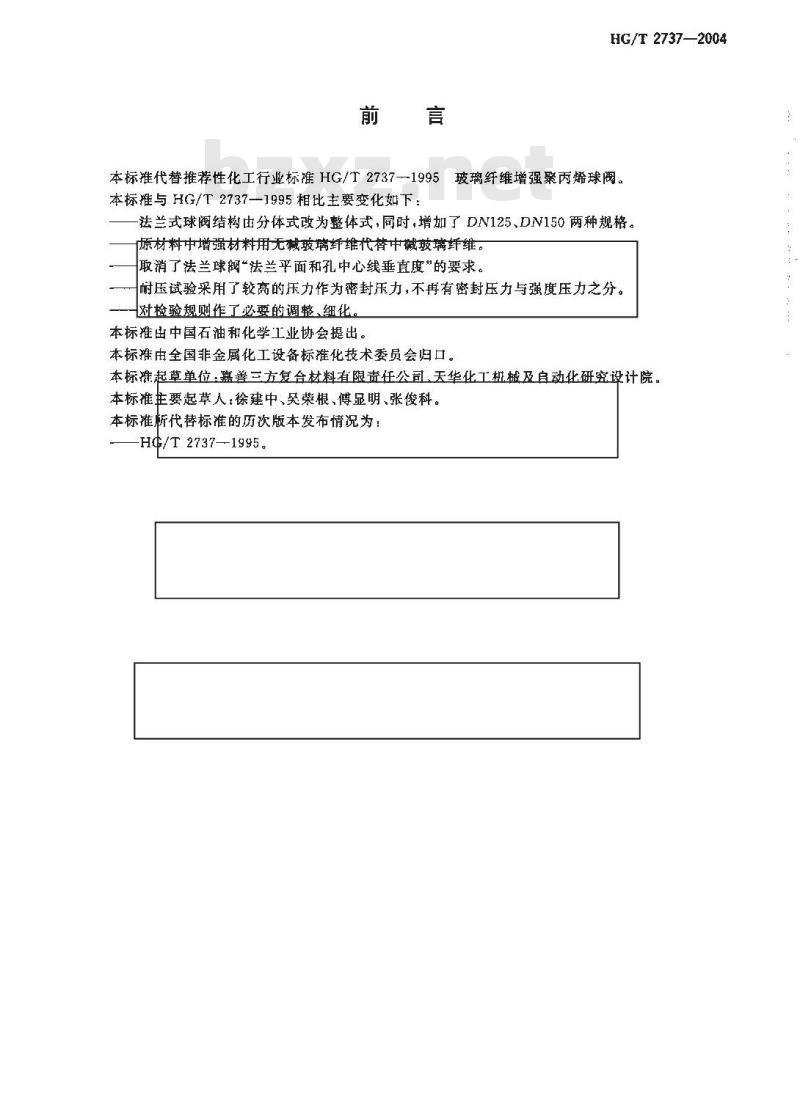

中华人民共和国国家发展和改革委员会发布前言
HG/T2737—2004
本标准代替推荐性化工行业标准HG/T2737--1995玻璃纤维增强聚丙烯球阀。本标推与 HG/T 2737—1995 相比主要变化如下：法兰式球阀结构由分体式改为整体式，同时，增加了DN125、DN150两种规格。原材料中增强材料用无碱玻璃纤维代替中碱玻璃纤维取消了法兰球阀“法兰平面和孔中心线垂直度”的要求。耐压试验采用了较高的压力作为密封压力，不再有密封压力与强度压力之分。对检验规则作了必要的调整、细化。本标推出中国石油和化学工业协会提出。本标推由全国非金属化工设备标准化技术委员会归口。本标推起草单位：嘉善三方复合材料有限责任公司天华化工机械及自动化研究设计院。本标准主要起草人：徐建中、吴荣根、傅显明、张俊科。本标准析代替标准的历次版本发布情况为：-HG/T2737—-1995。

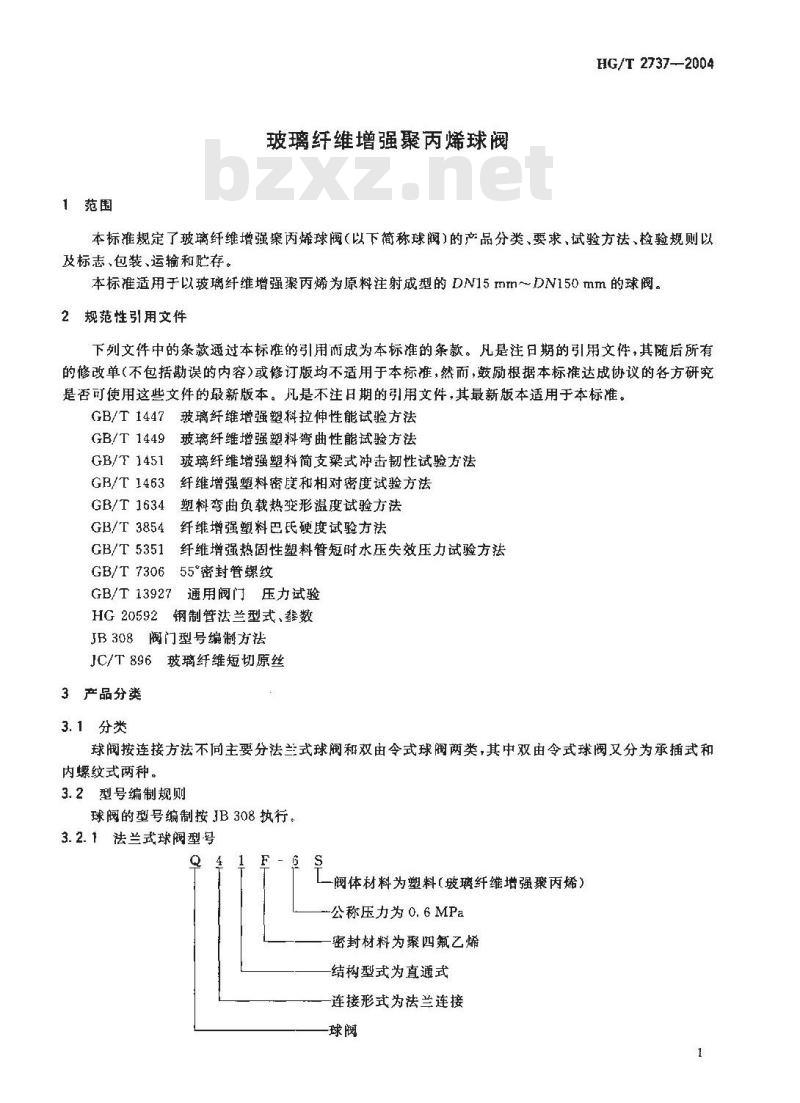

1范围
玻璃纤维增强聚丙烯球阀
HG/T 2737--2004
本标准规定了玻璃纤维增强案丙烯球阀（以下简称球阀)的产品分类、要求，试验方法、检验规则以及标志、包装、运输和贮存。
本标准适用于以玻璃纤维增强聚丙烯为原料注射成型的DN15mm～DN150mm的球阀。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标推达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T1447玻璃纤维增强塑料拉伸性能试验方法玻璃纤维增强塑料弯曲性能试验方法GB/T 1449
GB/T 1451
玻璃纤维增强塑料简支梁式冲击韧性试验方法GB/T1463纤维增强塑料密度和相对密度试验方法GB/T 1634
塑料弯曲负载热变形温度试验方法GB/T3854
纤维增强塑料思钜硬度试验方法GB/T 5351
GB/T 7306
纤维增强热固性塑料管短时水压失效压力试验方法55°密封管螺纹
GB/T 13927
通用阀门　压力试验
HG20592钢制管法兰型式、参数
JB308阀门型号编制方法
JC/T896玻璃纤维短切原丝
3产品分类
3.1分类
球阀按连接方法不向主要分法兰式球阀和双由令式球阀两类，其中双由令式球阀又分为承插式和内螺纹式两种。
3.2型号编制规则
球阀的型号编制按JB308执行，
3. 2. 1法兰式球阀型号
一阀体材料为塑料（玻璃纤维增强聚丙烯）公称压力为0.6MPa
密封材料为聚四氟乙烯
结构型式为直通式
连接形式为法兰连接
HGyT 2737--2004

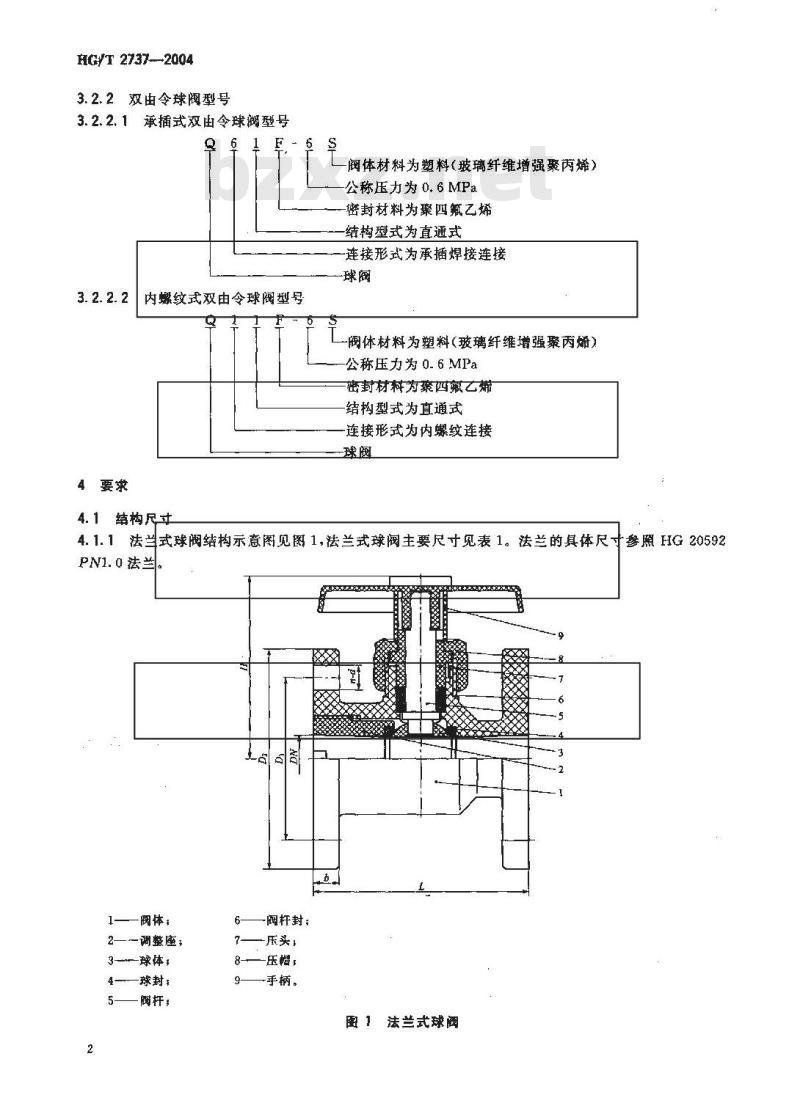

3.2.2双由令球阀型号
3.2.2.1承插式双由令球阀型号
3. 2. 2. 2
4要求
内螺纹式双由令球阀型号
4.1结构尺寸
阀体材料为塑料(玻璃纤维增强聚丙烯）公称压力为0.6MPa
密封材料为四氟乙烯
结构型式为直通式
连接形式为承插焊接连接
阀体材料为塑料(玻璃纤维增强聚丙烯)公称压力为0.6MPa
密封材料为聚四氟乙烯
结构型式为直通式
连接形式为内螺纹连接
4. 1. 1法兰式球阀结构示意图见图 1,法兰式球阀主要尺寸见表 1。法兰的具体尺寸参照 HG 20592PN1. 0 法兰
1——阀体，
2—一调整座;
3—-球体;
4——球封:
5——阔杆，
一阀杆封；
一压头，
8-压格：
一手柄。
图1法兰式球阀

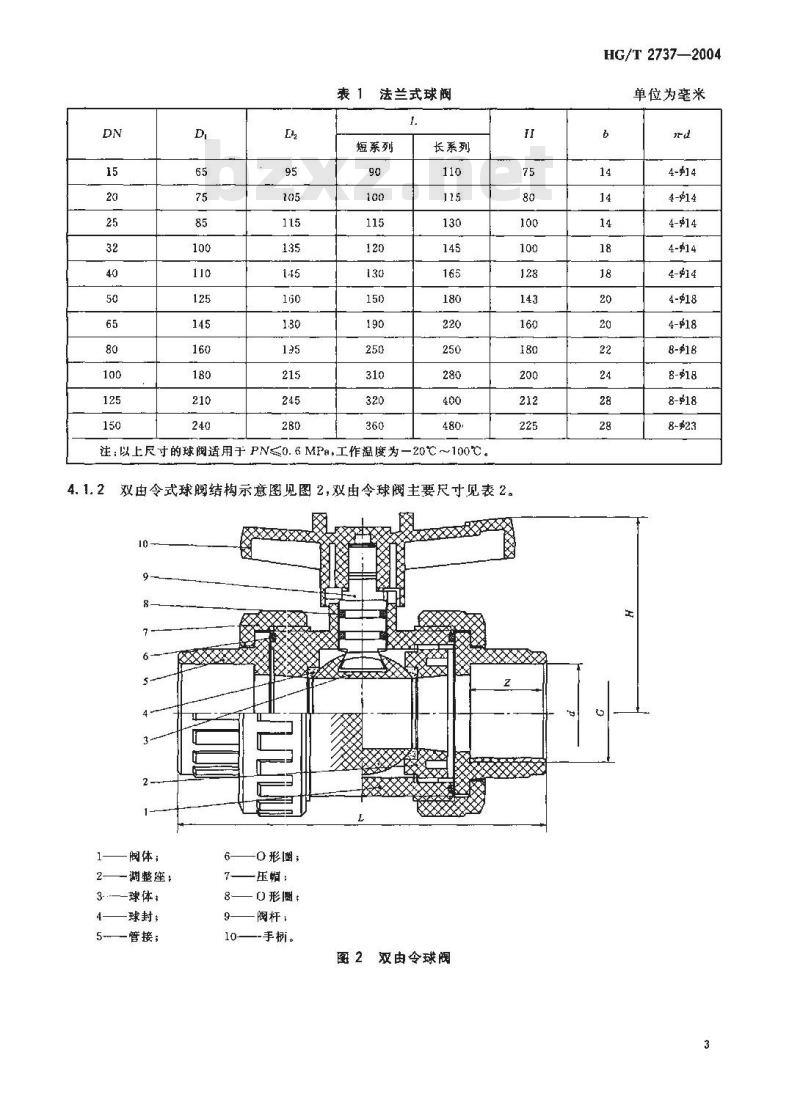

表 1法兰式球阀
短系列
长系列
注：以上尺寸的球阅适用于PN≤0.MPa，工作温度为一20℃~～100℃。4.1.2
双由令式球瞬结构示意图见图2，双由令球阀主要尺寸见表2。网
一阀体；
一调整座：
3-——球体：
-球封；
5-—管接；
0形通;
-压幅：
8——0形圈：
10—-手。
图2双由令球阀
HG/T 2737—2004
单位为毫米
4-钟14
HG/T 2737—2004
尺寸代号
表 2 双由令球阀
基准直径
注：以上月寸的球阀适用于 PN≤0. 6 MPa,工作温度为一20℃～100℃。4.2原材料
单位为毫米
主体材料是采用无碱玻璃纤维增强的聚丙烯，其无碱玻璃纤维符合JC/T896规定。4. 2. 2
玻璃纤维增强聚丙烯注塑试样物理机械性能应符合表3规定。表3物理机械性能
物理机械性能
密度.g/cm
拉伸强度.MFa
李曲强度，MPa
缺口冲击韧性,kl/m
硬度 HR
热变形温度(1.82 MPa),C
所有零件必须符合设计图样和技术文件的要求。4. 3. 2
球阀的密封圈所采用材料的耐腐蚀性能应优于主体材料。4.3.3零件表面要求光洁、无缺料、无毛边、无气泡、无裂纹、无严重刮擦伤。指标要求
1. 05~1. 2
祛兰式球阀阅体的长度即为球阀长度，长度误差不大于2mm；法兰平面度要求不大于0.8mm。双由令球阀的承插口和螺纹口尺寸应符合表2和GB/T7306的规定。4.4装配
手柄在关闭位置时，球体应处在全密封状态，不得有月牙形蠕动空隙。4.4.2球阀应启闭灵活，无卡阻现象。4.5性能
4.5.1组装后的球阀应在0.9MPa的密封压力检验中保压1min不泄漏4.5.2球阀短时水压失效压力试验的爆破压力不小于2.4MPa。5试验方法
5.1密度按GB/T1463规定试验，
5.2拉伸强度按GB/T1447规定试验。5.3弯曲强度按 GB/T 1449规定试验。5.4缺口冲击韧性按GB/T1451规定试验。5.5硬度按GB/T3854规定试验，
5.6热变形温度按GB/T1634规定试验。HG/T 2737—2004
5.7尺寸检验用精度不小于0.02mm的游标卡尺或其他精度不小于0.02mm的量具量测。5. B零件表面质量用目测的方法判定。5.9手柄位置、球体封闭状态和月牙形螨动空隙用目测的方法判定。5. 10
球阀启闭灵活性用固定球阀后能否扳动手柄启闭球阀的方法来判定。5.11
密封压力试验按 GB/T 13927规定试验,密封压力为 0.9 MPa,保压时间为 1 min。5.12
短时失效试验按GB/T5351规定试验。6检验规则
6.1检验分类
球阀的检验分出厂检验和型式检验两类6.2检验项目
6.2.1出厂检验
出厂检验的项目为外观、尺寸和密封性能。6.2.2型式检验
在下列情况下应进行型式检验！原材料配方更改时。
生产江工艺条件改变时。，
停止生产一年以上，重新开始生产时。国家质量监督机构要求时。
e)用户要求时。
[）出厂检验结果与上次型式试验有较大差异时。型式检验的项目为第4章规定的全部要求。6.3组批规则
6.3.1出厂检验
为实施检查而汇集起来的产品的总体就是一个检查批，简称批。一个检查批一般由一个生产批构成，数量不超过200套，而且应该为同一型号的同一规格；在一个生产批数量不足40套时，可以视为单件生产。
在生产计划有安排的条件下，地可以出符合下列条件的几个生产批构成这些生产批是用基本相间的材料(即不是同一批材料)和基本相同的设备（即不是同一台设备），但在相同的生产工艺条件下制造出来。一一不超过五个工作日的若干个生产批组成一个检查批。6.3.2型式检验
型式检验以检验时相同结构型式的全部库存为一批。6.4抽样方法www.bzxz.net
6.4.1出厂检验
HG/T -27372004
出厂检验抽样采用随机抽样的方法，在一个检查批中随机抽取样品。外观全检。
b）尺寸：单批5%随机抽样，非整数按四舍五人取整数；单件生产不组批的，二套以上、不足40套的抽检二套，不足二套的全部检验，抽样检验中有检验不合格的，倍抽检。c)密封检验：全检。
6. 4. 2型式检验
当出现 6. 2.2 的 a),b)、c)和 f)情况时,以生产的首件产品为抽查样品。而 6. 2. 2的 d)和 e)情说则采用随机抽样的方法，在出厂检验合格的产品中随机抽取样品。样品数量为每批不少于二件，或以国家质量监督机构和客户要求为准。6.5判定规则
6. 5. 1 出广检验
a）外观：符合4.3.3要求为合格。b)尺寸;符合4. 3. 4要求为合格。c)密封检验:符合 4. 5.1要求为合格。不合格批判定：全检、抽检和加倍抽检数量之和中多于20%不合格的，作为批不合格处理。6.5.2型式检验
符合第4章规定的全部要求为合格6.6复检规则
复检只出现在出厂检验中。
因全检项目不合格数超过20%而被判为批不合格的产品，在可以修复的情况下，修复后应重a_
新进行检验，检验方法和判定与初检相同。b）因抽检和加倍抽检数量之和中多于20%不合格而被判为批不合格的，应进行全检。检验判定不合格的产品，在可以修复的情况下，修复后应重新进行检验，检验方法和判定与初检相同。7标志，包装、运输和购存
7.1标志
7.1.1体上应有永久性标志，包括公称压力（PN)、公称通径（DN)、制造单位名称或商标。7. 1. 2
阅体上应在显眼处标有允许流体流向标志。7.1.3
柄上应有指示开、关的方向箭头及“开”、“关”或与其相同含义的其他文字字样。合格产品上应站上合格证格证应包括下列内容制造单位名称，地址。
产品执行标准的标准号。
c）产品名称。
产品型号、规格。
e）制造日期。
f）检验人员签章。
7.2包装
7.2.1进仓球阀应处于开启状态，并用透明塑料袋单件包装。7.2.2球阀必须用相应规格的瓦楞纸箱包装，并捆扎牢固。7.2.3包装箱内应附有产品使用说明书。非成箱而单独或分散出售的球阀，原则上要求每只附一份使用说明书，或者在客户要求时附送使用说明书。7.2. 4包装箱上应有以下内容的文字标示：a）产品商标。
产品名称。
产品标号。
产品型号、规格。
产品数量。
包装日期。
单位名称。
h）单位地址。
7.3运输
HG/T2737—2004
7.3.1球阀在装卸时应轻装轻卸，码放整齐，并适当固定，以防跌落造成对球阀的损伤。7.3.2邮寄或托运的非成箱球阀应另制硬外包装。7.4贮存
7.4.1球阀不得露沃堆放，仓库必须清洁干燥。7.4.2仓库存放一年以上的产品应重作密封检验后，方可出厂。7.4.3出厂一年以上的球阀在投人使用前，应重作检验。有条件的客户可以自已按本标准出广检验的项目、方法、判定规则进行检验，无条件的可以送回生产厂进行重检。(京）新登字039号
