【轻工行业标准(QB)】 钢制防护门

中华人民共和国轻工行业标准
钢质防护门
1 主题内容与适用范围
11361991
本标准规定了钢质防护门的产品分类、技术要求，试验方法、检验规则、标志、包装、运输、贮存。本标准适用于民用建筑及其他建筑中的防护用门。2引用标准
GB/T708冷轧钢板和钢带的尺寸、外形、重量及充许偏差GB/T716普通碳素结构钢冷轧钢带形状和位置公差末注公差的规定GB/T 1I84
GB/T 1732
GB/T 1740
GB/T 2828
GB/T 2829
GB/T 5823
GB/T 5824
漆膜耐冲击测定法
漆膜耐湿热测定法
遂批检查计数抽样程序及抽样表（适用于连续批的检查）周期检查计数抽样程序及抽样表(适用于生产过程稳定性的检套）建筑门商术语
建筑门窗菏口尽寸系列
GB/T5826.1～5826.3建筑门窗扇开关方向利关面的标志符号GB/T 8376
GB/T 8377
GB/T 8378
GR/T 8384
实暖钢门、窗五金配件基本尺寸实腹钢门，窗五金配件通用技术条件实腹钢！窗五金配件试验力法
锁具测试方法（已转化为QR/T3836--1999）3产品分类及代号
3. 1 型式
3.1. 1按门扇结构分
3.1.1.1单板防护门:门扇由单层钢质薄板组成，代号为1)。3.1、1.2双板防护门:门扇山双层钢质薄板组成,代号为S。3.1.1.3格栅防护门：门扇由多片（根）栅条组成，代号为G。3.1.1.4带亮窗的防护门：系门带窗的组合型式，代号为C。3.1.2接并启塑式和方向分

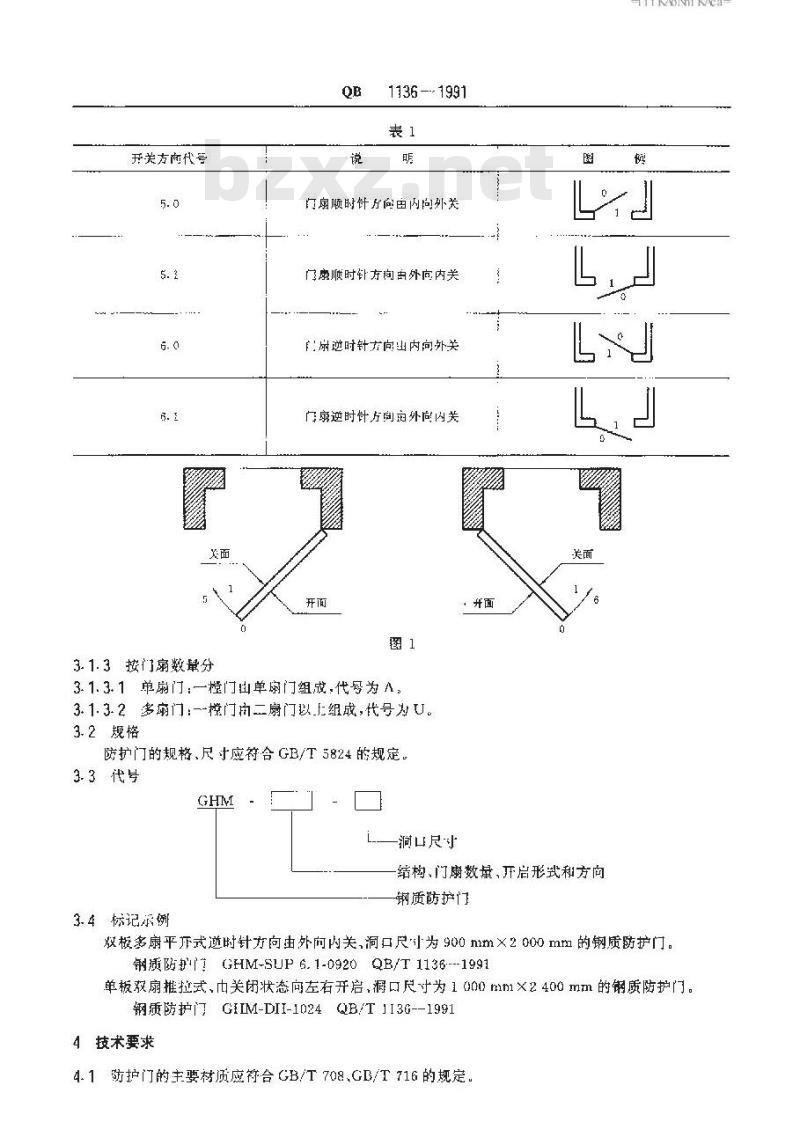

3.1.2.1推拉门：宰外单期门出关闭状态向左开启的椎拉门，代号为0;室外单扇门由关闭状态向右开启的,代号为 Y;室外双扇门出关闭状态河左右开启的门,代号为H。3.1.2.2平并门：合页装于门侧面,向内或向外开庭的门，代号为P，3.1.2.3折叠门：门扇由多扇根)纽成开启形式的门,代号为z，3. 1.2. 4开府形式的代号(见表 1 与图1)中华人民共和国轻工业部1991-06-04批准1992-01-01实施
开关方南代号
3.1.3按门扇数量分
1136-1991
门扇顺时针厅向由内向外关
门康顺时针方间由外向内关
自尉逆时针方向出内向外关
门扇逆时针方间外尚内关
3.1.3.1单扇门：一门出单扇门组成,代号为A：3. 1. 3.2多扇门:一-橙门南二扇门以上组成，代号为U。3.2规格
防扩门的规格、尺寸应符合 GB/T 5824的规定。3.3代号
-洞尺寸
YKANKAca
结构、门扇数量，开启形武和方向钢质防护门
3.4标记示例
双板多扇平下式过时针方向由外向内关,洞口尺为 900 nm×2 000 mm 的钢质防护门。制质防GHM-SUP6.1-0920QB/T1136--1991单板双扇推拉式,巾关闭状态向左右开启,洞口尺寸为1 000 mm×2 400 mm 的钢质防护门。钢质防护门GIIM-DII-1024(QB/T JI36--19914技术要求
4.1防护门的主要材质应符台GB/T708.GB/T716的规定，4.2精度
1136—1991

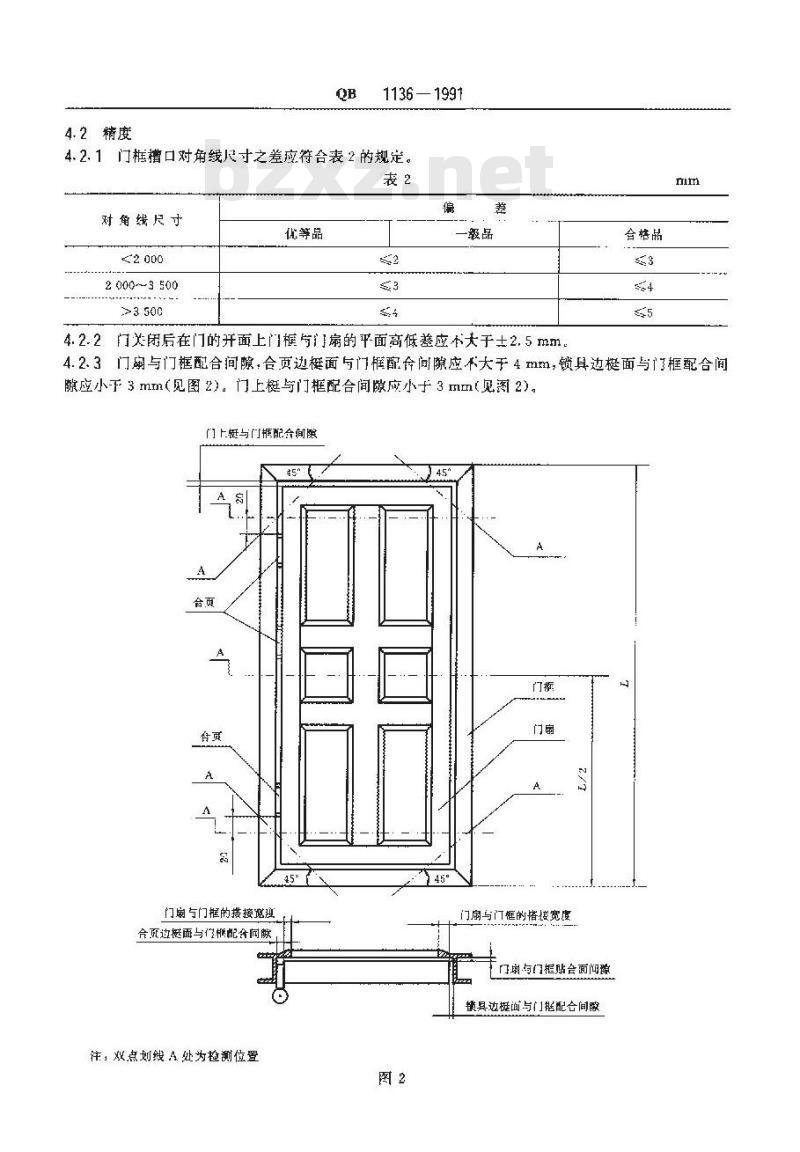

4.2.1门槽口对角线尺寸之差应符合表2的规定。表2
对角线尺寸
2 0003 500
优等品
一级品
4.2.2门关闭后在门的开面上门框与门扇的平面高低差应不夫于士2.5mm。合格品
4.2.3门扇与门框配合间隙，合页边概面与门框配合间隙应不大于4mm，锁具边挺面与13框配合间隙应小于3mm（见图2）。门上挺与门框配合间应小于3mm见图2）。门上概与门摘配合简医
门扇与门推的搭接迎
合页边概面与们糖配含间断
注，双点划线A处为检测位置
门扇与门框的替接宽度
门扇与门柜贴会面问踪
锁具边概面与门配合间

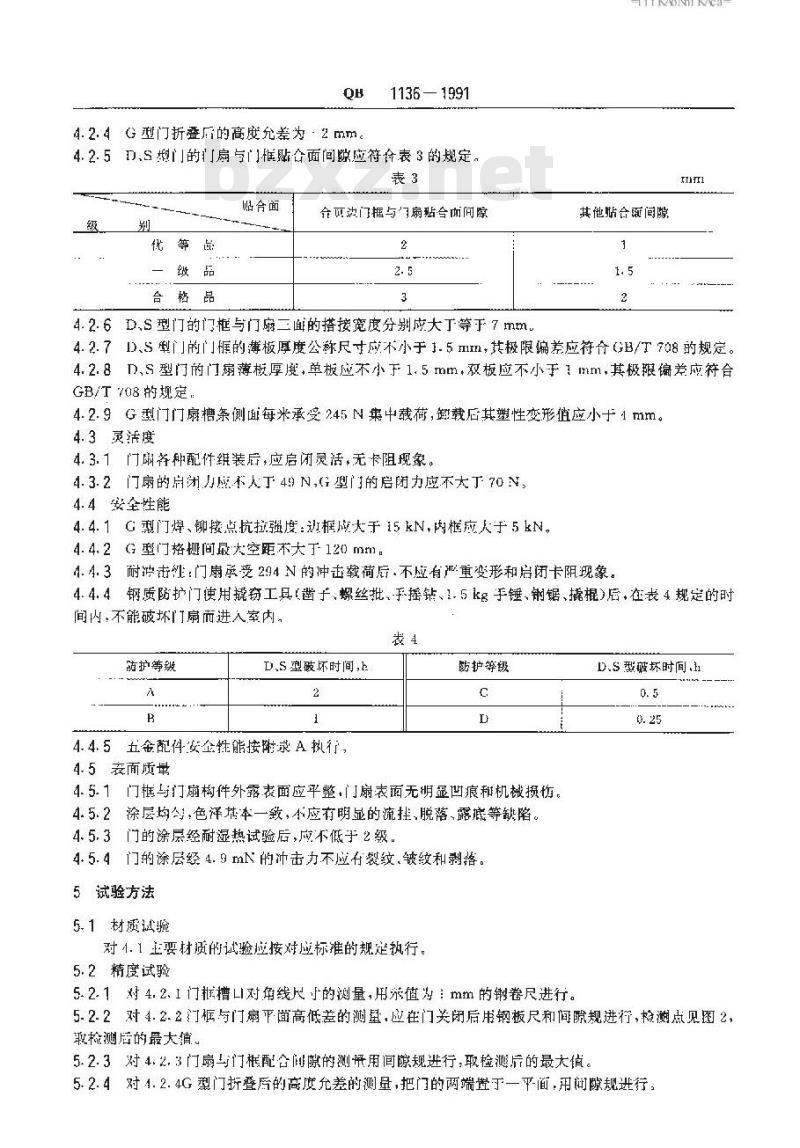

4.2. 4G型门折叠底的高度允差为2 mm，1136—1991
4.2.5D,S塑门的门扇与门框贴合面间鲸应符合表3的规定。表3
贴合面
优等品
合格品
金可边门插与7扇站内间
4.2.6D.S型门的门框与门扇三面的搭接宽度分别应大丁等于7mm-TiKANTKAca
其他站合颈间隙
4.2.7D、S型门的门框的薄板厚度公称尺寸应不小于J.5mm，其极限偏差应符介GB/T708的规定。4.2.8D,S型门的门扇薄板厚度，单板应不小于1.5mm，双板应不小于1mm，其极限偏差应符合GB/T 708 的规定，
4.2. 9G型门门扇槽条侧面每米承受 245 N集中裁荷,卸载后其塑性变形值应小于 1 mm。4.3灵活度
4.3. 1门扇各种配件继装后,应启闭灵活,无卡阻现象。4.3.2门扇的启闭力不人丁49N,G型门的启闭力应不大于70N，4.4安全性能
4.4.1G型门焊、铆接点抗拉强度：边框应大于15kN，内框应人于5kN。4.4.2G型门格棚间最大空距不大于120mm：1. 4. 3耐冲击:门扇承受 294 N 的冲击载荷后.不应有严重变形和启闭卡阻现象。4.4.4钢质防扩门使用撬窃工具（凿于、螺丝批、手摇钻、1.5kg手锤、钢锯、撬)后，在表4规定的时间内，不能破坏门扇而进人室内，表4
随护等缀
D.S 型破坏时间,b
4.4.5五金配件安金性能接附录A热行4.5表面质量
防护等级
4.5.1门框与门扇构件外露表面应平整.门扇表面无朔显凹痕和机械损。4.5.2涂层均.色泽基本一致，小应有明显的流挂,脱落、露底等缺陷。4.5.3门的涂层经耐湿热试验后,应不低于2级4.5.4门的涂层经4.9 mN的冲击力不应有裂纹,铍纹和剥络。5试验方法
5.1材质试验bzxZ.net
对4.1主要材质的试验应按对应标准的规定执行。5.2精度试验
5.2.1对4.2、1门框槽口对角线尺寸的测量，用系值为：mm的钢卷尺进行。D.S 型破坏时间,h
5-2.2对4. 2. 2 门框与门扇平面高低差的测望,应在门关闭后用钢板尺和间隙规进行,检测点见图 2,敢检测后的最大值。
5.2.3对4.2.3门扇与门棍配合闻隙的测评用间隙规进行：取检测后的最大值。5.2.4对4.2.4G型门折叠后的高度允差的测量，把门的两端暨于一平面，用间隙规进行，QB
1136 -1991

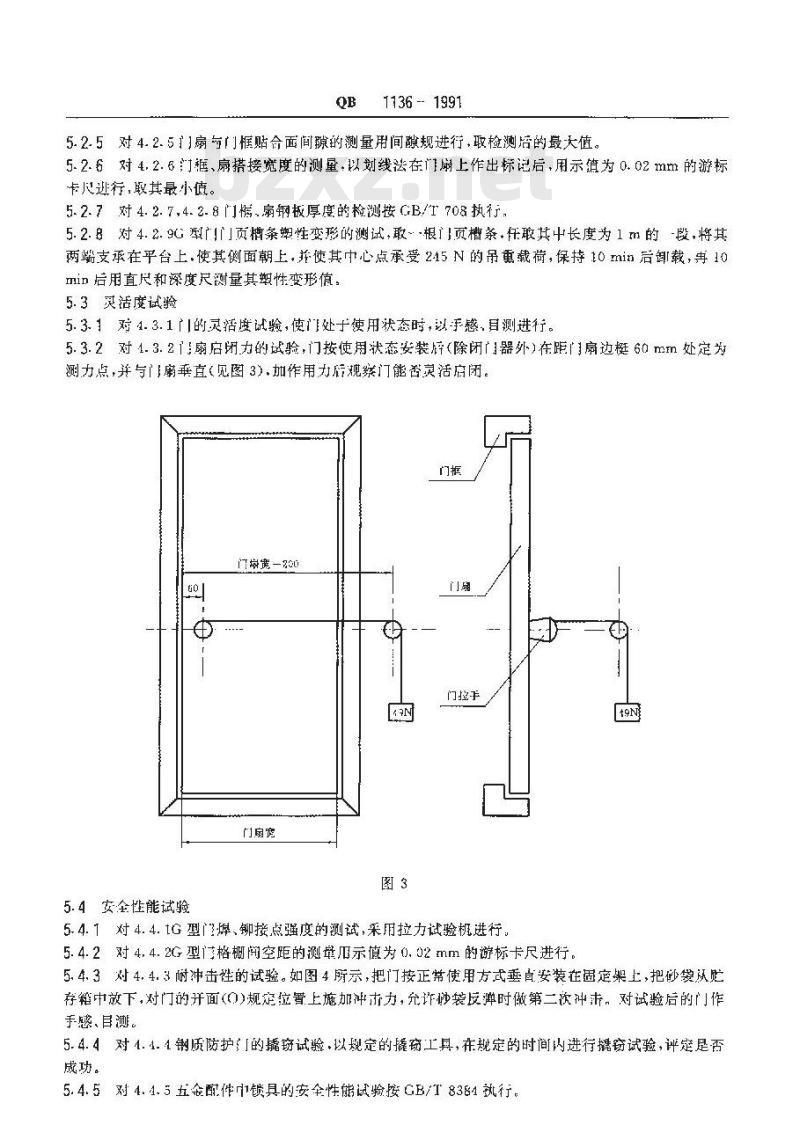

5.2.5对4.2.5门扇与门框贴合面间的测量用间隙规进行，取检测后的最大值。5.2.6对4.2. 6 门框、扇搭接宽度的测量.以线法在门扇上作出标记后,用示值为 0.02 mm 的游标卡尺进行，取其最小值。
5.2.7对4.2.7,4.2.8门、扇钢板厚度的检测按GB/T708执行，5.2. B对4. 2. 9G 型门门页槽条塑性变形的测试,取~-根门页槽条·任敢其中长度为 1 m 的-段,将其两端支承在平上，使其侧面朝上，并使其中心点承受245N的吊重载荷，保持10min后卸载，再10min后用直尺和深度尺测量其塑性变形值。5.3灵活度试验
5. 3. 1 对 4. 3.1门的灵活度试验，使门处于使用状态时,以手感,目测进行。5.3.2对4.3.2门扇启闭力的试验，门按使用状态安装府（除闭门器外）在距门扇边挺60mm处定为测力点,并与门扇垂直(见图 3),加作用力后观案门能否灵活肩闭。门拖
门场280
5.4安金性能试验
门扇案
门控手
5.4. 1对4.4.tG型门焊、铆接点强度的测试,采用拉力试验机进行。5.4.2对4.4.2G型格栅阅空距的测量瓜示值为0.02mm的游标卡尺进行。9N
5.4.3对4.4.3耐冲击性的试验。如图4所示，把门按正常使用方式垂自安装在固定架上，把砂袋从贮存籍中放下，对门的并面(0)规定位置上施加冲市力，充诈砂袋反弹时做第二次冲赤，对试验后的门作手懿，目测。
5.4.4对4.4.4钢质防护「的撬窃试验，以规定的撬窃工具，在规定的时间内进行撬窃试验，评定是否成功。
5.4.5对4.4.5五金件1锁具的安全性能试验按GB/T8384就行。5.5表面质最
冲击点
11361991
，砂技贮存箱
5. 5. 1对4. 5. 1,4. 5. 2 的检查,以手感、目测进行。冲击点
5.5.2对4.5.3涂层耐湿热试验，按GB/T1740的规定进行试验和评定。5.5.3对4.5.4涂层耐冲击试验.按GB/T1732的规定进行试验和评定。6检验规则
6.1产品检验分出」检验和型式检验二种。TTKAONTKACa
6.2出厂捡验按GB/T 2828规定进行,采用：-般检查水平1，正常检查二次抽样方案6.2.1产品必须经过生产厂检验部门检验合格后方能出厂。OB
1136— 1991
出厂检验项目：个合格类别及格质量水平(AQL)见表5.若批量小于等于4.应做全数检验。6.2.2
检验杀款
6.3型式检验
检验项目
门与门柜配合间隙
门扇与门框站合面阀隙
门雄与门扇搭接宽度
门框钢板厚度
门扇钢板厚度
门扇并房灵活
树件表面平整、门厨平面无
明显凹症和机械摄伤
门框格口对角线尺寸总
门推与！断平面高低差
门扇折叠店的高度允差
格栅间最大空距
涂层外观
曾遇到下列情说之一时，应进衍型式检验，a.
新产品或老产品转厂生产的试制定型鉴定时不合格类别
正式生产后、如结构、材料、工艺有较大改变，可能影响产品性能时：产品停产半年后，恢复生产时，连续生产的产品每年不少扫一次时；出厂检验结果与上次型式检验有较人差异时。合格质量水乎(AQL）
6.3.2型式检验按GB/T 2829的规定进行,采用判别水平Ⅲ：次抽样方案,检验项目、判定数组、不合格质量水平(RQL)见表6，
检验条款
检验顶日
门扇启闭力
焊接点强度
漆膜耐湿热试验
球膜耐冲击试验
五金配件的安全性能
门的上要材质要求
“1扇槽条件能
们扇耐种击性
防撬窃性能
判定数组
不合格质量水平
标志，包装，运输、贮存
7.1 标志
113611991
产品应有标志、产品代号、商标、制造厂名、产地，合格标记7.2包装
由供需双方协商确定
7.3运输
产品在运输中，应将门竖宣（或横道），避免撞出、挤压、雨淋、受潮及化学品的腐蚀7.4贮存
产品应予竖罩(或横置)，宰内干燥，通风良好，无蚀性介质，-TTKANiKAca
附录A
钢质防护门五金配件安全性能求（补充件）
防护门选用锁、合页时符合如下安金性能要求：A1防撬性能
A1. 1 锁具锁舌的仲出长度应不小于 18 mm,并有锁舌止动装置41.2锁舌应具有防锯性能。
A1.3推拉式防护门应使钩式锁舌门锁。41.4室内外均应以钥匙开启。
A2耐冲击性能
A2.1锁舌侧向应承受1500N的冲击力。A2.2合页的强度应符合G13/T8376~8378的要求。A3防瓷蛛龍
A3. 1门不能使用抽芯型合资。
43.2锁头应有防钻性能。
A3.3门扇关闭后,锁具在室内外均不能拆下。附加说明：
本标准由轻［业部标准计量处提出，本标准由全国建筑五金标准化质量检测中心归。本标准由北京建筑五金」、上拉市建筑五金工业研究所、七海厨房设备金属制品厂负贵起草。本标准主要起草人何光维、徐承杰、陆万川、刘支福、汤盘兴、朱立弘：本标准参照日木工业标准JISA1702&钢门和铝合金门\制定，
