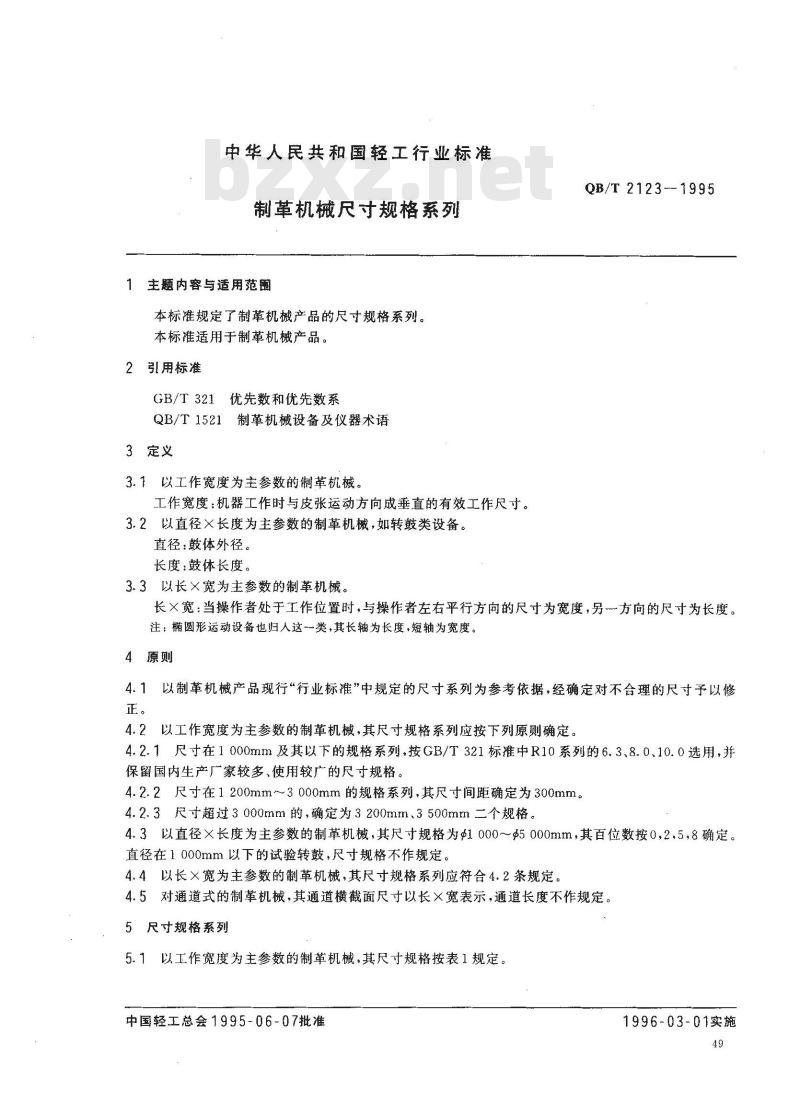

中华人民共和国轻工行业标准
制革机械尺寸规格系列
主题内容与适用范阈
本标准规定了制革机械产品的尺寸规格系列。本标准适用于制革机械产品。
2引用标准
GB/T321优先数和优先数系
QB/T1521制革机械设备及仪器术语3定义
3.1以工作宽度为主参数的制革机械。工作宽度：机器工作时与皮张运动方向成垂直的有效工作尺寸。3.2以直径×长度为主参数的制革机械，如转鼓类设备。直径：鼓体外径。
长度：鼓体长度。
3.3以长×宽为主参数的制革机械。QB/T 2123--1995
长×宽：当操作者处于工作位置时，与操作者左右平行方向的尺寸为宽度，另一方向的尺寸为长度。注：椭圆形运动设备也归人这一类，其长轴为长度，短轴为宽度。4原测
4.1以制革机械产品现行“行业标准”中规定的尺寸系列为参考依据，经确定对不合理的尺寸予以修正。
4.2以工作宽度为主参数的制革机械，其尺寸规格系列应按下列原则确定4.2.1尺寸在1000mm及其以下的规格系列，按GB/T321标准中R10系列的6.3、8.0、10.0选用，并保留国内生产厂家较多、使用较广的尺寸规格。4.2.2尺寸在1200mm～3000mm的规格系列，其尺寸间距确定为300mm。4.2.3尺寸超过3000mm的，确定为3200mm、3500mm二个规格。4.3以直径×长度为主参数的制革机械，其尺寸规格为1000～$5000mm，其百位数按0，2.5，8确定。直径在1000mm以下的试验转鼓，尺寸规格不作规定。4.4以长×宽为主参数的制革机械，其尺寸规格系列应符合4.2条规定。4.5对通道式的制革机械，其通道横截面尺寸以长×宽表示，通道长度不作规定。5尺寸规格系列
5.1以工作宽度为主参数的制革机械，其尺寸规格按表1规定。中国轻工总会1995-06-07批准
1996-03-01实施www.bzxz.net
工作宽（长)度
300450630

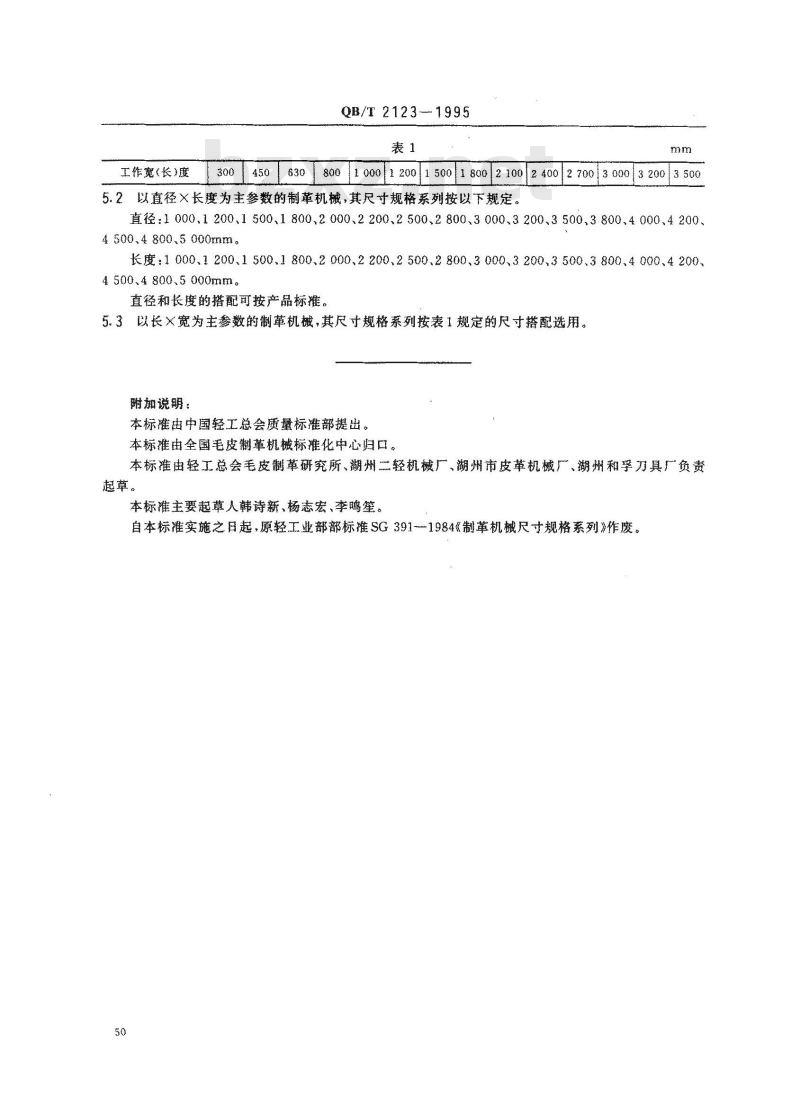

QB/T2123—1995
100012001500180021002400|2700300032003500800
5.2以直径×长度为主参数的制革机械，其尺寸规格系列按以下规定。直径：1000、1200、1500、1800、2000、2200、2500、2800、3000、3200、3500,3800、4000、4200、4500.4800.5000mm。
长度:1000、1200、1500、1800、2000、2200、2500、2800、3000、3200.3500.3800、4000、4200、4 500.4 800.5 000mm。
直径和长度的搭配可按产品标准5.3以长×宽为主参数的制革机械，其尺寸规格系列按表1规定的尺寸搭配选用。附加说明：
本标准由中国轻工总会质量标准部提出。本标准由全国毛皮制革机械标准化中心归口。本标准由轻工总会毛皮制革研究所、潮州二轻机械厂、湖州市皮革机械厂、湖州和孚力具厂负责起草。
本标摧主要起擎人韩诗新、杨志宏、李鸣笙。自本标准实施之日起，原轻工业部部标准SC391-1984《制革机械尺寸规格系列》作废。50
