【轻工行业标准(QB)】 软管滚涂油墨

中华人民共和国轻工行业标准
软管滚涂油墨
1主题内容与适用范围
QB/T 2026-1994
本标准规定了氨基醇酸树脂型的软管滚涂油墨的产品分类、技术要求、试验方法、检验规则及标志、包装、运输、贮存。
本标准适用于在软管滚涂印刷机上使用的软管滚涂油墨，该油墨用于铝、铅、锡软管表面的底色滚涂印刷。
引用标准
GB/T1731漆膜柔韧性测定法
GB3186涂料产品的取样
GB/T14624.1油墨颜色检验方法
GB/T14624.2油墨着色力检验方法QB559油墨细度检验方法
QB574油墨粘度检验方法
ZBA17005印刷油墨产品分类、命名和型号3产品分类
按产品颜色分为白色一种。
4技术要求
产品各项技术指标和性能要求必须符合表1规定。表1
Z70101
5试验方法
产品名称
软管滚涂白油量
近似标样
5.1颜色按GB/T14624.1规定执行。5.2着色力按GB/T14624.2规定执行。5.3细度按QB559进行检验。
5.4粘度按QB574进行检验。
5.5漆膜柔韧性按GB/T1731进行检验。5.6干性检验方法bzxz.net
5.6.1试验原理
普色力，%
95~110
细度，μm
粘度,mPa·s
350~700
性，min
柔韧性，mm
将油墨均匀地滚涂于铝、铅、锡及其合金制作软管的合金板表面，经一定的时间、温度烘烤后观察墨中国轻工总会1994-10-26批准
1995-06-01实施
膜是否干燥，以分钟表示。
5.6.2材料
QB/T 2026--1994
5.6.2.1软管合金板：厚度≤0.5mm，规格60mm×40mm表面平整无明显隆起部分或裂纹。5.6.2.2橡皮垫：240mm×140mm×4mm。5.6.3仪器
5.6.3.1烘箱：0~300℃，灵敏度±2℃。5.6.3.2丝棒：金属棒g（9士0.05）mm，长度L170mm，缠绕不锈钢丝部分的长度L为（100土0.50）mm，钢丝0.38mm，密绕排列，整齐无间隙。5.6.3.3定时钟。
5.6.4试验条件
试验应在（140士2）℃条件中进行。5.6.5试验步骤
5.6.5.1将烘箱的温度调至（140±2)℃。5.6.5.2用玻璃棒将试样调勾，取少量滴于已垫好橡皮垫的软管合金板上方，注意墨膜宽度不大于20mm，长度不小于30mm。
5.6.5.3立即用丝棒自上而下均勾刮下，同时制备2块。5.6.5.4将制好的样板立即放人已恒温的烘箱中，并开始计时，5min后取出评定。5.6.6试验结果
以手指轻触墨膜表面，不粘即为干燥。6检验规则
6.1产品组批：单机或机组一次投人完成的单位产品为一批。6.2产品按GB3186的方法进行取样，样品应分两份，一份密封备查，另一份作检验用样品。6.3不合格批的判断：每批产品按GB3186取样检验，其中有一项或-一项以上技术指标不合格，则该批产品为不合格批。
6.4产品由生产厂检验部门按标准规定进行检验，并保证所有出厂产品都应符合本标准的技术指标，产品应有合格证，必要时另附使用说明及注意事项。6.5收货单位有权按本标准的规定，对产品进行检验。如发现产品质量不符合本标准的规定时，应由供需双方共同按GB3186重新取样检验，如仍不符合本标准技术指标规定，则该批产品为不合格，收货单位有权退货。
6.6供需双方应对产品的包装及数量进行检查核对，如发现包装有漏损，数量有出人等现象，应及时通知有关部门。
6.7供需双方在产品质量上发生争议时，由产品质量监督检验机构执行仲裁检验。6.8检验分类
6.8.1颜色、着色力、细度、粘度、干性五项质量指标为出厂检验项目。6.8.2
柔韧性能要求为型式检验项目。有下列情况时，应进行型式检验。a.
新产品或老产品转厂生产的试制定型鉴定；因结构、材料、工艺有较大改变，可能影响产品性能时，正常生产后，型式检验周期为三个月一次；d.
长期停产，恢复生产时。
7标志、包装、运输、贮存
7.1本产品属易燃品，应用密封铁桶包装，按易燃品包装规定执行。93
QB/T2026--1994

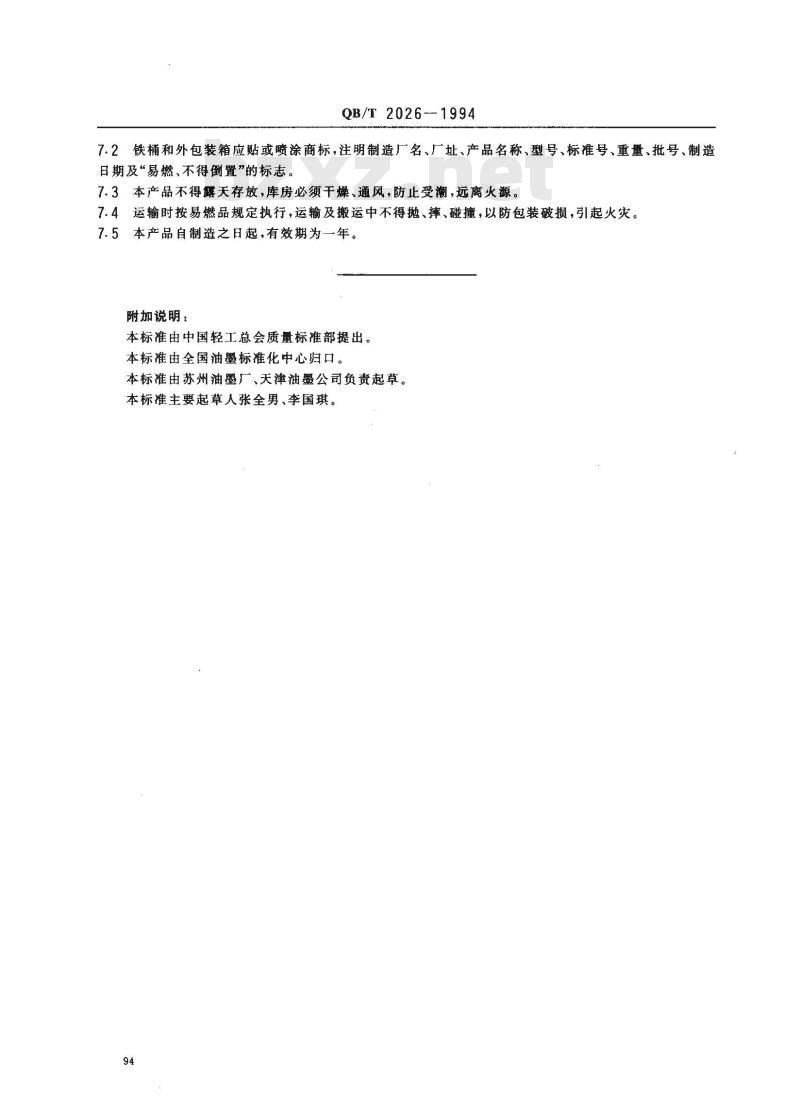

7.2铁桶和外包装箱应贴或喷涂商标，注明制造厂名、厂址、产品名称、型号、标准号、重量、批号、制造日期及“易燃、不得倒置”的标志。7.3本产品不得露天存放，库房必须干燥、通风，防止受潮，远离火源。7.4运输时按易燃品规定执行，运输及搬运中不得抛、摔、碰撞，以防包装破摄，引起火灾。7.5本产品自制造之日起，有效期为一年。附加说明：
本标准由中国轻工总会质量标推部提出。本标准由全国油墨标准化中心归口。本标由苏州油墨厂、天津油墨公司负责起草。本标准主要起草人张全男、李国琪。94
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
