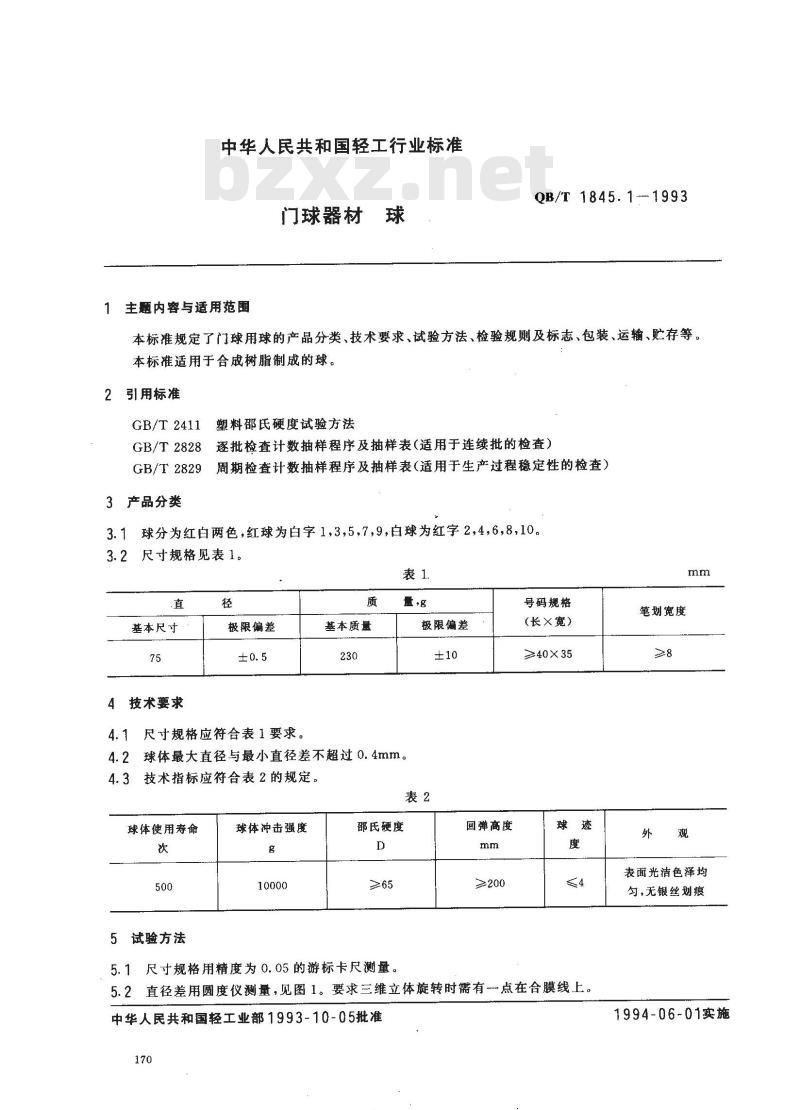

【轻工行业标准(QB)】 门球器材球

中华人民共和国轻工行业标准
门球器材
主题内容与适用范围
QB/T1845.1-1993
本标准规定了门球用球的产品分类、技术要求、试验方法、检验规则及标志、包装、运输、贮存等。本标准适用于合成树脂制成的球。引用标准
GB/T 2411
塑料邵氏硬度试验方法
逐批检查计数抽样程序及抽样表（适用于连续批的检查）GB/T 2828
GB/T2829周期检查计数抽样程序及抽样表（适用于生产过程稳定性的检查）3产品分类
3.1球分为红白两色，红球为白字1，3,5，7,9，白球为红字2，4，6,8，10。3.2尺寸规格见表1。
基本尺寸
4技术要求
极限偏差
4.1尺寸规格应符合表1要求。
基本质量
量，g
极限偏差
4.2球体最大直径与最小直径差不超过0.4mm。4.3技术指标应符合表2的规定。表2
球体使用寿命
5试验方法
球体冲击强度
邵氏硬度
回弹高度
≥200
号码规格
(长×宽）
≥40×35
5.1尺寸规格用精度为0.05的游标卡尺测量，直径差用圆度仪测量，见图1。要求三维立体旋转时需有一点在合膜线上。5.2
中华人民共和国轻工业部1993-10-05批准170
笔划宽度
表面光洁色泽均
匀，无银丝划痕
1994-06-01实施

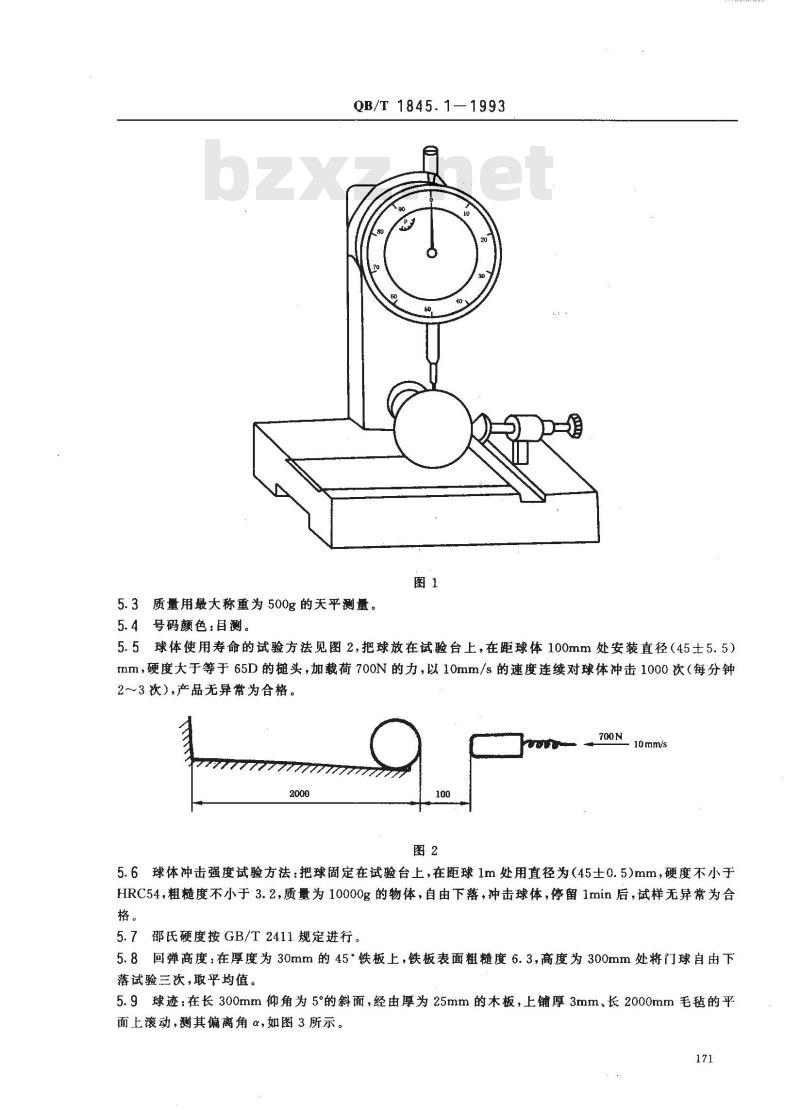

QB/T 1845.1—1993
5.3质量用最大称重为500g的天平测量。5.4号码颜色：目测。
5.5球体使用寿命的试验方法见图2，把球放在试验台上，在距球体100mm处安装直径（45土5.5）mm，硬度大于等于65D的槌头，加载荷700N的力，以10mm/s的速度连续对球体冲击1000次（每分钟2~3次），产品无异常为合格。
：10mm/s
5.6球体冲击强度试验方法：把球固定在试验台上，在距球1m处用直径为（45土0.5)mm，硬度不小于HRC54，粗糙度不小于3.2，质量为10000g的物体，自由下落，冲击球体，停留1min后，试样无异常为合格。
5.7邵氏硬度按GB/T2411规定进行。5.8回弹高度：在厚度为30mm的45*铁板上，铁板表面粗糙度6.3，高度为300mm处将门球自由下落试验三次，取平均值。

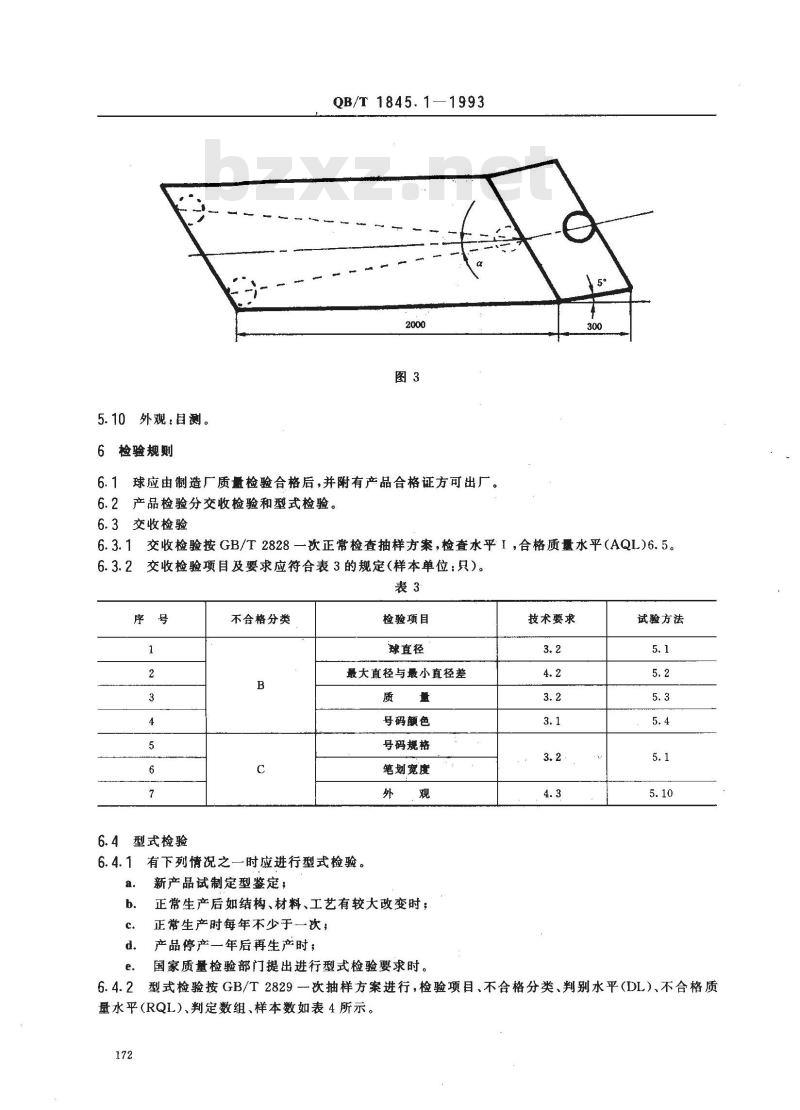

5.9球迹：在长300mm仰角为5°的斜面，经由厚为25mm的木板，上铺厚3mm、长2000mm毛毡的平面上滚动，测其偏离角α，如图3所示。171
5.10 外观:目测。
6检验规则
QB/T1845.1—1993www.bzxz.net
6.1球应由制造厂质量检验合格后，并附有产品合格证方可出厂6.2产品检验分交收检验和型式检验。6.3交收检验
交收检验按GB/T2828一次正常检查抽样方案，检查水平I，合格质量水平（AQL)6.5。6.3.1
交收检验项目及要求应符合表3的规定(样本单位：只)。表3
6.4型式检验
不合格分类
检验项目
球直径
最大直径与最小直径差
号码顏色
号码规格
笔划宽度
6.4.1有下列情况之一时应进行型式检验。a.
新产品试制定型鉴定，
正常生产后如结构、材料、工艺有较大改变时；正常生产时每年不少于一次；
产品停产一年后再生产时；
国家质量检验部门提出进行型式检验要求时。技术要求
试验方法

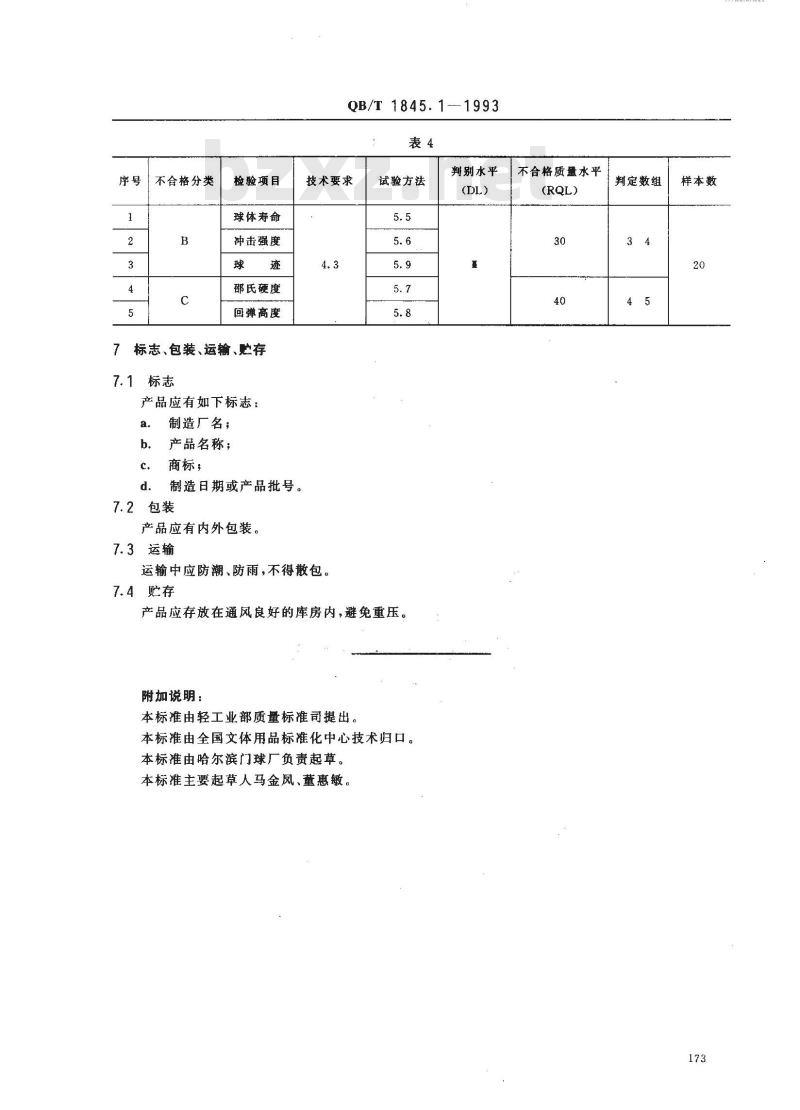

6.4.2型式检验按GB/T2829次抽样方案进行，检验项目、不合格分类、判别水平（DL）、不合格质量水平(RQL)、判定数组、样本数如表4所示。172
不合格分类
检验项目
球体寿命
冲击强度
邵氏硬度
回弹高度
标志、包装、运输、购存
7.1标志
产品应有如下标志：
制造厂名；
产品名称；
商标，
制造日期或产品批号。
7.2包装
产品应有内外包装。
7.3运输
QB/T1845.1-1993
技术要求
运输中应防潮、防雨，不得散包。7.4贮存
试验方法
产品应存放在通风良好的库房内，避免重压。附加说明：
本标准由轻工业部质量标准司提出。本标准由全国文体用品标准化中心技术归口。本标准由哈尔滨门球厂负责起草。本标准主要起草人马金凤、董惠敏。判别水平
不合格质量水平
判定数组
样本数
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
