【轻工行业标准(QB)】 轻工产品铝或铝合金氧化处理层的测试方法

分类号：Y73

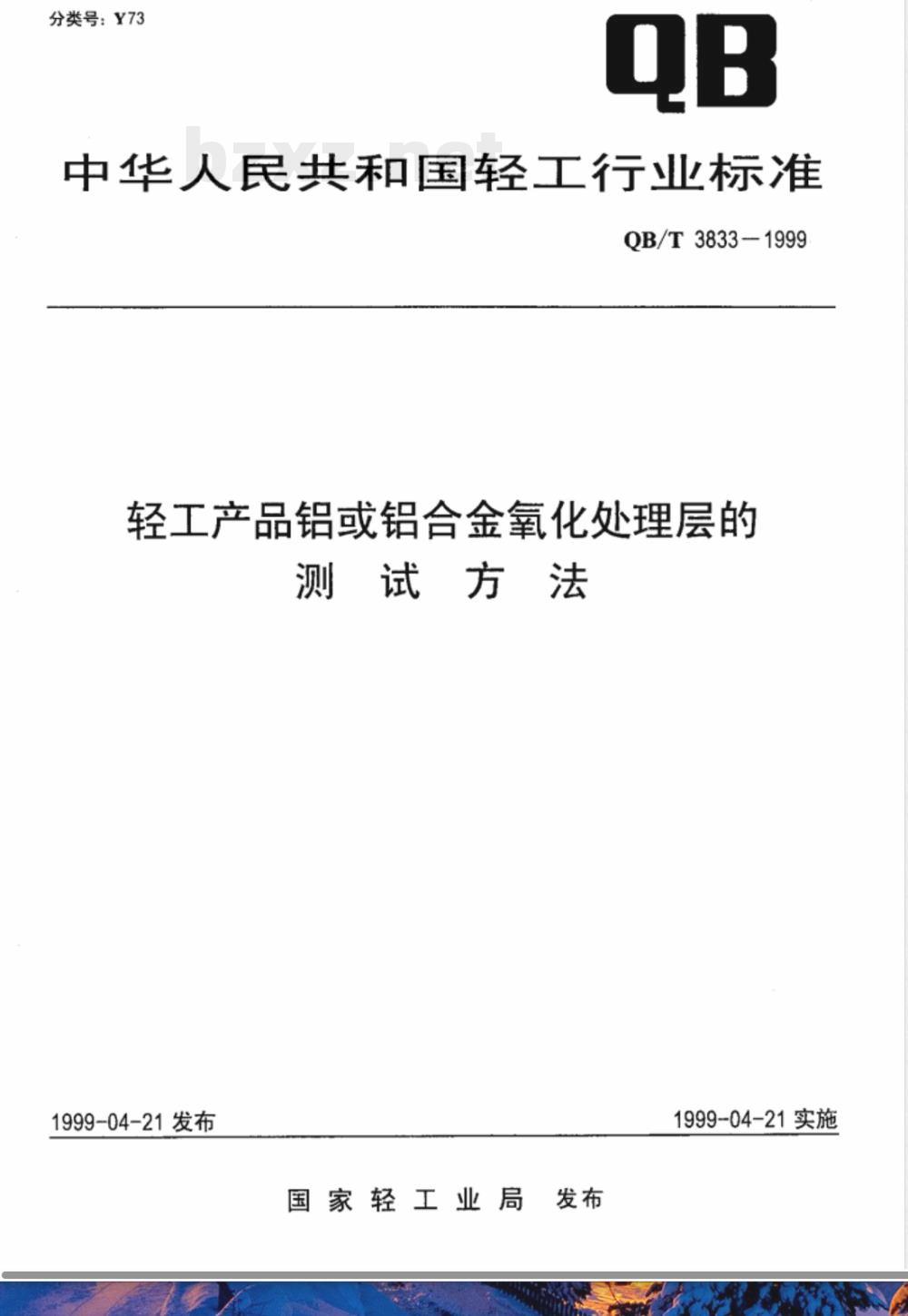

中华人民共和国轻工行业标准
QB/T3833-1999
轻工产品铝或铝合金氧化处理层的测试方法
1999-04-21发布
国家轻工业局发布
1999-04-21实施
QB/T3833-1999

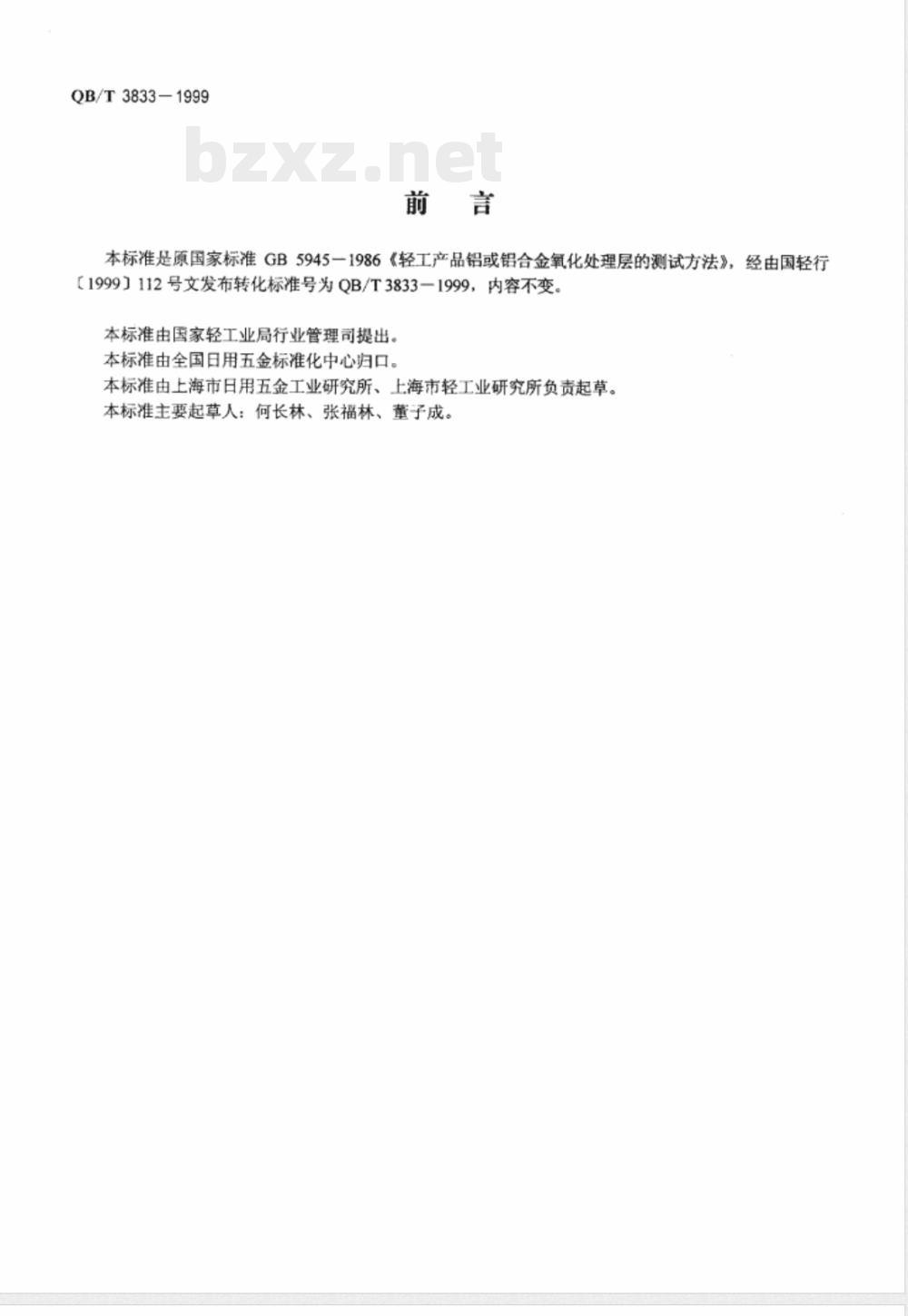

本标准是原国家标准GB5945一1986《轻工产品铝或铝合金氧化处理层的测试方法》，经由国轻行【1999】112号文发布转化标准号为QB/T3833一1999，内容不变本标准由国家轻工业局行业管理司提出。本标准由全国日用五金标准化中心归口。本标准由上海市日用五金工业研究所、上海市轻工业研究所负责起草。本标准主要起草人：何长林、张福林、董子成。中华人民共和国轻工行业标准

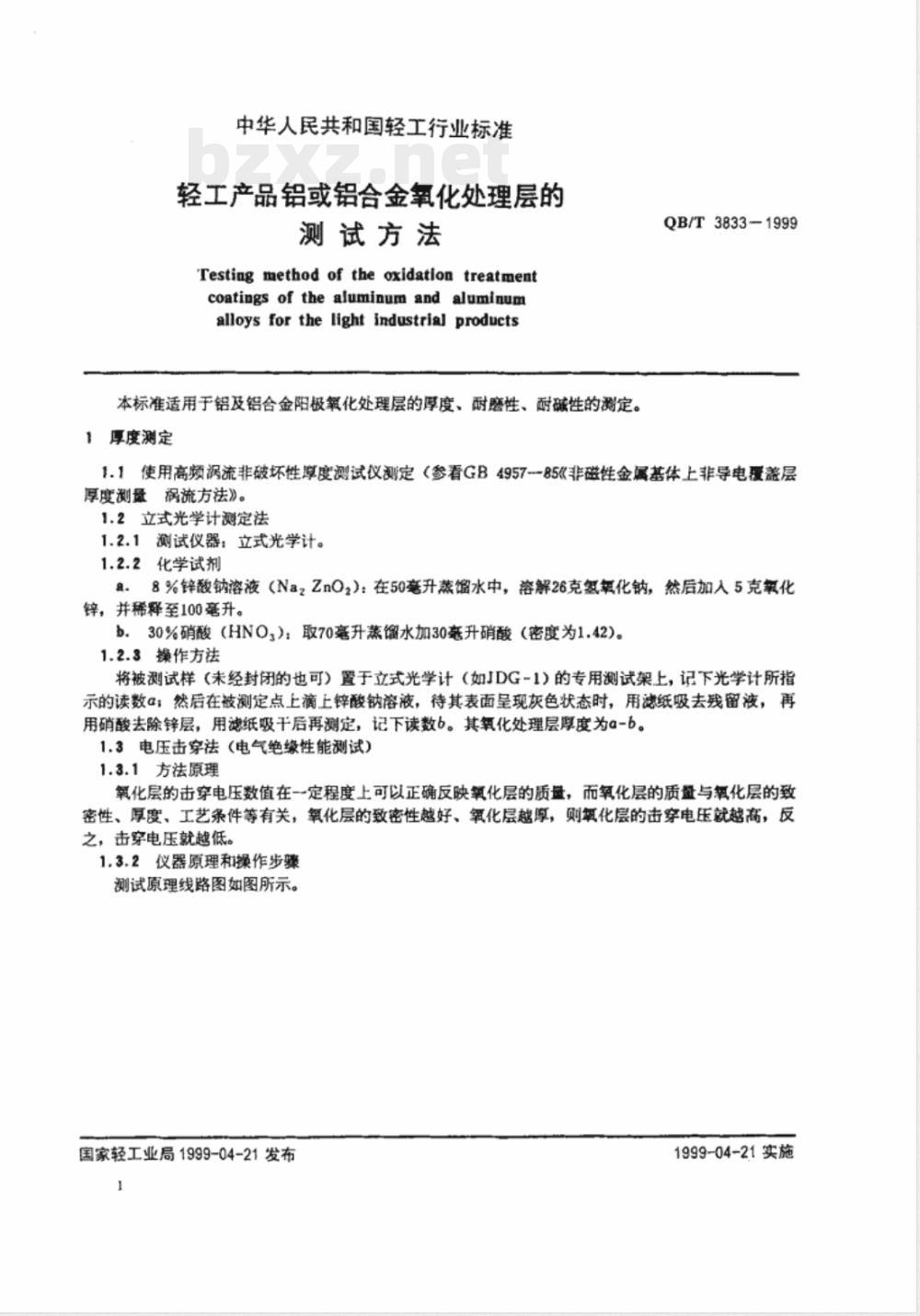

轻工产品铝或铝合金氧化处理层的测试方法
Testingmethodof theoxidationtreatmentcoatingsofthealuminumandaluminumalloys for the light industrial products本标准适用于铝及铝合金阳极氧化处理层的厚度、耐磨性、耐碱性的测定。1厚度测定
QB/T38331999
1.1使用高频涡流非破坏性障度测试仪测定（参看GB4957-85《非磁性金属基体上非导电覆盖层厚度测量涡流方法》。
1.2立式光学计测定法
1.2.1测试仪器：立式光学计。
1.2.2化学试剂
息。8%锌酸钠溶液（Na2ZnO2)：在50毫升蒸馏水中，溶解26克氢氧化钠，然后加人5克氧化锌，并稀释至100毫升。
b。30%硝酸（HNO，）：取70毫升蒸馏水加30毫升硝酸（密度为1.42)。1.2.3操作方法
将被测试样（未经封闭的也可）置于立式光学计（如JDG-1）的专用测试架上，记下光学计所指示的读数；然后在被测定点上滴上锌酸钠溶液，待其表面呈现灰色状态时，用滤纸吸去残留液，再用硝酸去除锌层，用滤纸吸干后再测定，记下读数6。其氧化处理层厚度为β-b。1.3电压击穿法（电气绝缘性能测试）1.3.1方法原理
氧化层的击穿电压数值在一定程度上可以正确反映氧化层的质量，而氧化层的质量与氧化层的致密性、厚度、工艺条件等有关，氧化层的致密性越好、氧化层越厚，则氧化层的击穿电压就越高，反之，击穿电压就越低。
1.3.2仪器原理和操作步骤
测试原理线路图如图所示。
国家轻工业局1999-04-21发布
1999-04-21实施
QB/T3833-1999

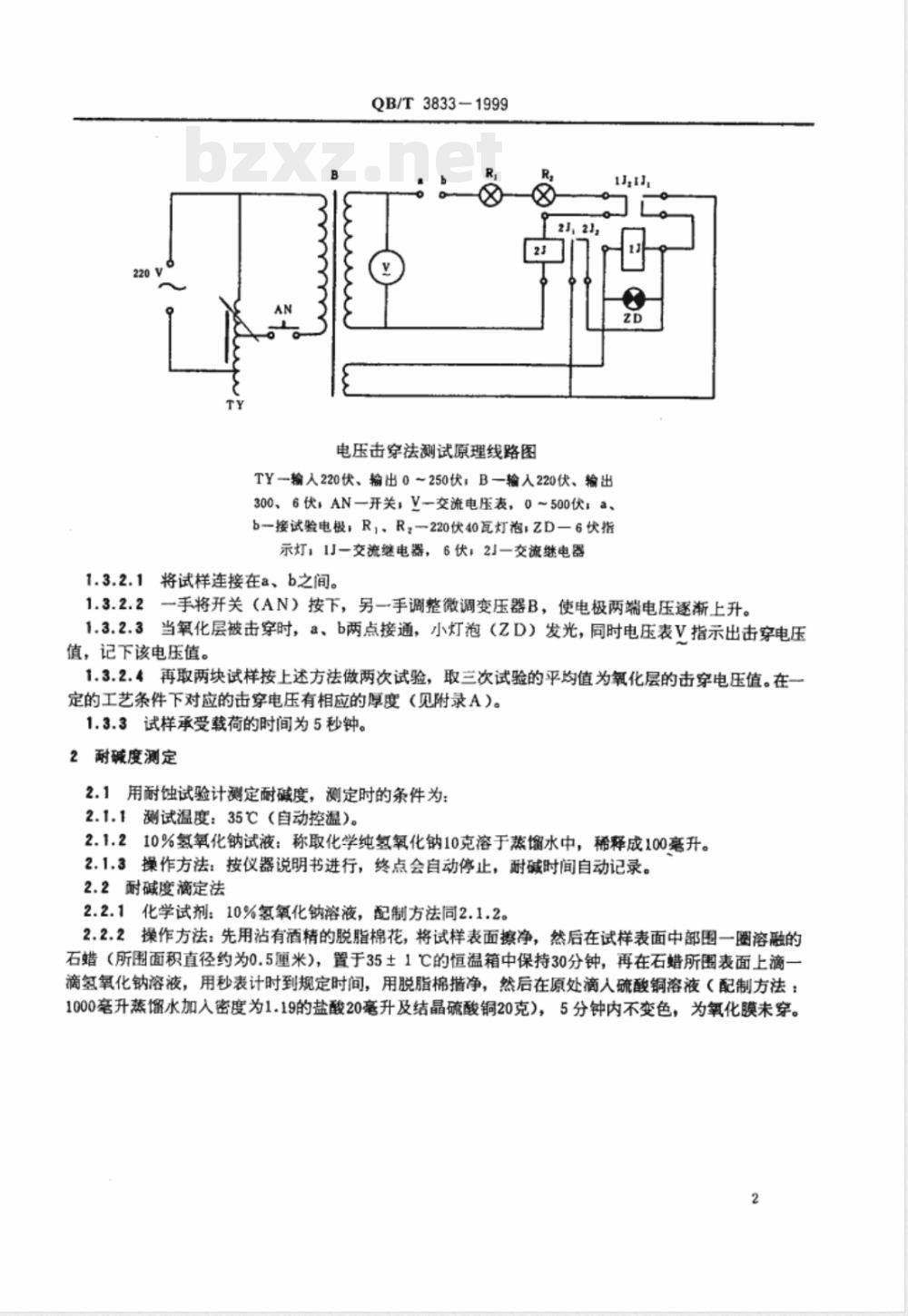

电压击穿法测试原理线路图
TY输人220伏、输出0～250伏；B一输入220伏、输出300、6伏；AN一开关，Y-交流电压表，0~500伏；a、b-接试验电极；R，、Rz-220伏40瓦灯泡：ZD一6伏指示灯，1J-交流继电器，6伏，2J一交流继电器1.3.2.1将试样连接在a、b之间。1.3.2.2一手将开关（AN）按下，另一手调整微调变压器B，使电极两端电压逐渐上升。1.3.2.3当氧化层被击穿时，a、b两点接通，小灯泡（ZD）发光，同时电压表V指示出击穿电压值，记下该电压值。
1.3.2.4再取两块试样按上述方法做两次试验，取三次试验的平均值为氧化层的击穿电压值。在一定的工艺条件下对应的击穿电压有相应的厚度（见附录A）。1.3.3试样承受载荷的时间为5秒钟。2耐碱度测定
2.1用耐蚀试验计测定耐碱度，测定时的条件为：2.1.1测试温度：35℃（自动控温）。2.1.210%氢氧化钠试液：称取化学纯氢氧化钠10克溶于蒸馏水中，稀释成100毫升。2.1.3操作方法：按仪器说明书进行，终点会自动停止，耐碱时间自动记录。2.2耐碱度滴定法
2.2.1化学试剂：10%氢氧化钠溶液，配制方法同2.1.2。2.2.2操作方法：先用沾有酒精的脱脂棉花，将试样表面擦净，然后在试样表面中部围一圜溶融的石蜡（所围面积直径约为0.5厘米），置于35±1℃的恒温箱中保持30分钟，再在石蜡所围表面上滴滴氢氧化钠溶液，用秒表计时到规定时间，用脱脂棉措净，然后在原处滴人硫酸铜溶液（配制方法：1000毫升蒸馏水加人密度为1.19的盐酸20毫升及结晶硫酸铜20克），5分钟内不变色，为氧化膜未穿。2
QB/T3833-1999
附录A免费标准bzxz.net

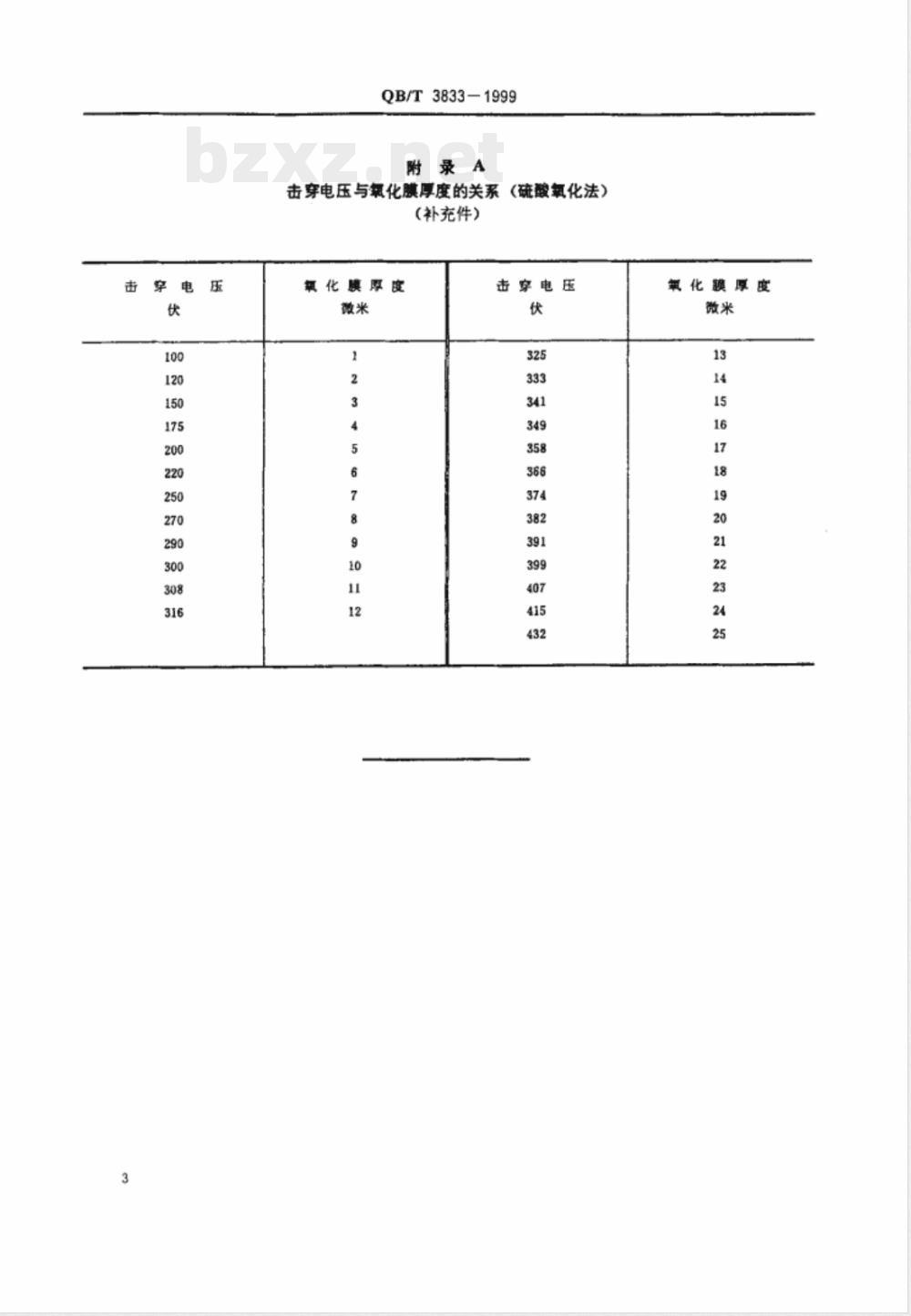

击穿电压与氧化膜厚度的关系
(补充件）
氧化膜厚度
（硫酸氧化法）
击穿电压
氧化膜厚度
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
