【轻工行业标准(QB)】 民用白炽落地灯通用技术条件

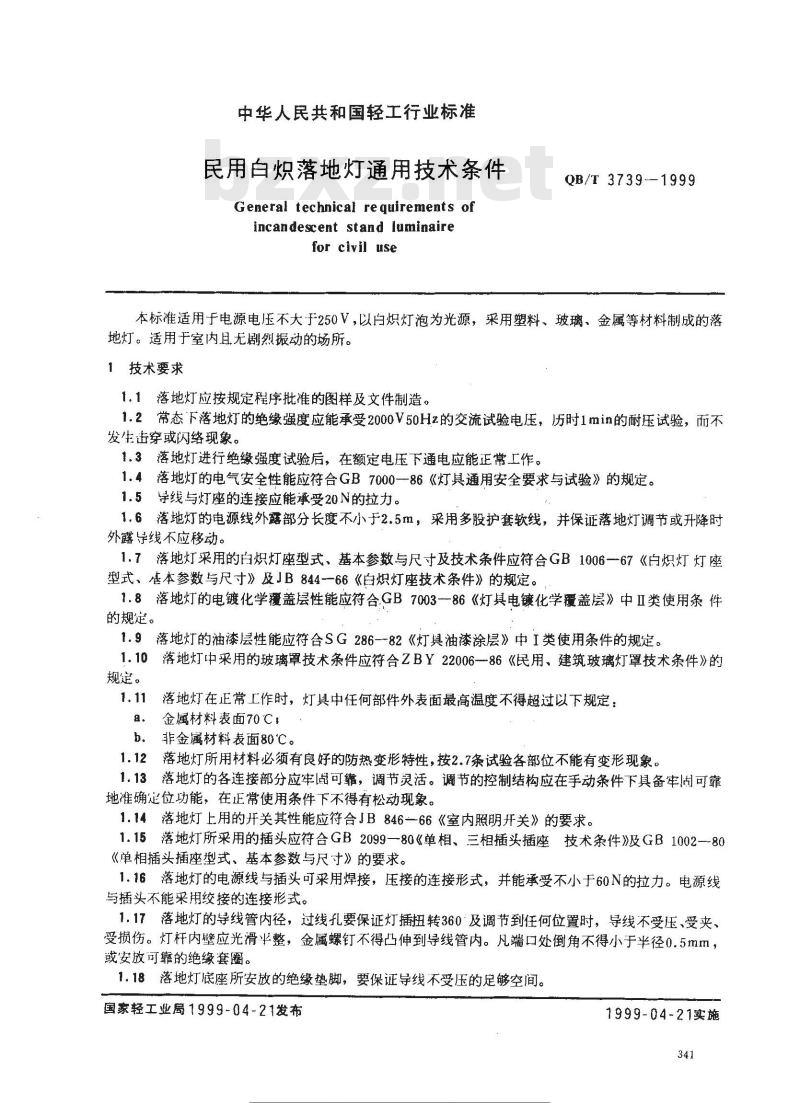

中华人民共和国轻工行业标准
民用白炽落地灯通用技术条件
General technical requirements ofincandescent stand luminairefor civil use
QB/T3739-1999
本标准适用于电源电压不大于250V，以白炽灯泡为光源，采用塑料、玻璃、金属等材料制成的落地灯。适用于室内且无剧烈摄动的场所。1技术要求
1.1落地灯应按规定程序批准的图样及文件制造。1.2常态下落地灯的绝缘强度应能承受2000V50Hz的交流试验电压，历时1min的耐压试验，而不发生击穿或闪络现象。
1.3落地灯进行绝缘强度试验后，在额定电压下通电应能正常工作。1.4落地灯的电气安全性能应符合GB7000-86《灯具通用安全要求与试验》的规定。1.5导线与灯座的连接应能承受20N的拉力。1.6落地灯的电源线外露部分长度不小于2.5m，采用多股护套软线，并保证落地灯调节或升降时外露导线不应移动。
1.7落地灯采用的白炽灯座型式、基本参数与尺寸及技术条件应符合GB1006一67《白炽灯灯座型式、基本参数与尺寸》及JB844--66《白炽灯座技术条件》的规定。1.8落地灯的电镀化学覆盖层性能应符合GB7003—86《灯具电镶化学覆盖层》中Ⅱ类使用条件的规定。
1.9落地灯的油漆层性能应符合SG286--82《灯具油漆涂层》中I类使用条件的规定。1.10落地灯中采用的玻璃罩技术条件应符合ZBY22006—86《民用、建筑玻璃灯罩技术条件》的规定。
落地灯在正常工作时，灯具中任何部件外表面最高温度不得超过以下规定：a.
金属材料表面70℃，
非金属材料表面80℃。
1.12落地灯所用材料必须有良好的防热变形特性，按2.7条试验各部位不能有变形现象。1.13落地灯的各连接部分应牢点可靠，调节灵活。调节的控制结构应在手动条件下具备牢固可靠地准确定位功能，在正常使用条件下不得有松动现象。1.14落地灯上用的开关其性能应符合JB846一66《室内照明开关》的要求。1.15落地灯所采用的插头应符合GB2099—80《单相、三相插头插座技术条件》及GB1002—80《单相插头插座型式、基本参数与尺寸》的要求。1.16落地灯的电源线与插头可采用焊接，压接的连接形式，并能承受不小于60N的拉力。电源线与插头不能采用绞接的连接形式。1.17落地灯的导线管内径，过线孔要保证灯插扭转360°及调节到任何位置时，导线不受压、受夹、受损伤。灯杆内壁应光滑半整，金属螺钉不得凸伸到导线管内。凡端口处倒角不得小于半径0.5mm，安放可靠的绝缘套圈。
1.18落地灯底座所安放的绝缘垫脚，要保证导线不受压的足够空间。国家轻工业局1999-04-21发布
业资米免需量
1999-04-21实施www.bzxz.net
QB/T3739—1999

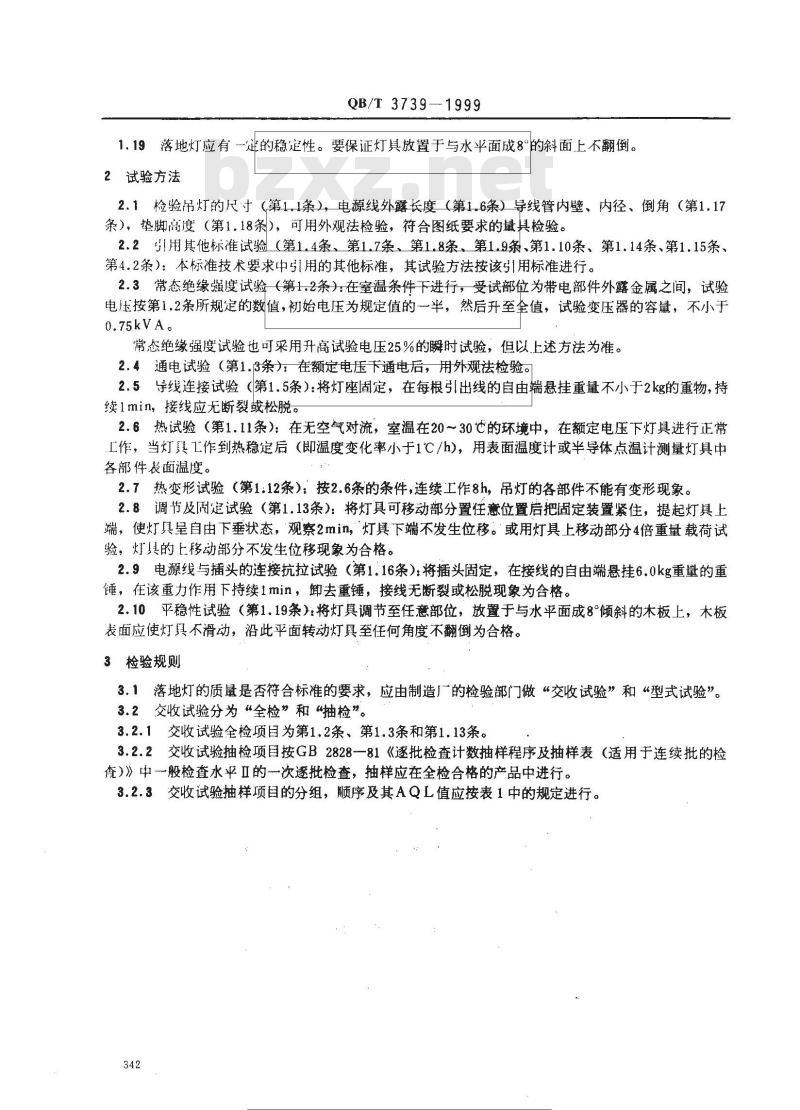

1.19落地灯应有一处的稳定性。要保证灯具放置于与水平面成8°的斜面上不翻倒。2试验方法
2.1检验吊灯的尺寸（第1.1条），电源线外露长度（第1.6条）导线管内壁、内径、倒角（第1.17条），垫脚高度（第1，18条），可用外观法检验，符合图纸要求的量具检验。2.2引用其他标准试验（第1.4条、第1.7条、第1.8条、第1.9条、第1.10条、第1.14条、第1.15条、第4.2条）：本标准技术要求中引用的其他标准，其试验方法按该引用标准进行。2.3常态绝缘强度试验（第1.2条）：在室温条件下进行，受试部位为带电部件外露金属之间，试验电压按第1.2条所规定的数值，初始电压为规定值的一半，然后升至全值，试验变压器的容量，不小于0.75kVA。
常态绝缘强度试验也可采用升高试验电压25%的瞬时试验，但以上述方法为准。2.4通电试验（第1.3条：在额定电压下通电后，用外观法检验。2.5导线连接试验（第1.5条）：将灯座固定，在每根引出线的自由端悬挂重量不小于2kg的重物，持续1min，接线应无断裂松脱。
2.6热试验（第1.11条）：在无空气对流，室温在20~30的环境中，在额定电压下灯具进行正常工作，当灯具工作到热稳定后（即温度变化率小于1℃/h），用表面温度计或半导体点温计测量灯具中各部件表面温度。
2.7热变形试验（第1:12条）：按2.6条的条件，连续工作8h，吊灯的各部件不能有变形现象。2.8调节及固定试验（第1.13条）：将灯具可移动部分置任意位置后把固定装置紧住，提起灯具上端，使灯具呈自由下垂状态，观察2min，灯具下端不发生位移。或用灯具上移动部分4倍重量载荷试验，灯具的上移动部分不发生位移现象为合格。2.9电源线与插头的连接抗拉试验（第1.16条）：将插头固定，在接线的自由端悬挂6.0kg重量的重锤，在该重力作用下持续1min，卸去重锤，接线无断裂或松脱现象为合格。2.10平稳性试验（第1.19条）：将灯具调节至任意部位，放置于与水平面成8°倾斜的木板上，木板表面应使灯具不滑动，沿此平面转动灯具至任何角度不翻倒为合格。3检验规则
3.1落地灯的质量是否符合标准的要求，应由制造厂的检验部门做“交收试验”和“型式试验”。3.2交收试验分为“全检”和“抽检”。3.2.1交收试验全检项目为第1.2条、第1.3条和第1.13条。3.2.2交收试验抽检项目按GB2828一81《逐批检查计数抽样程序及抽样表（适用于连续批的检查）》中般检查水平Ⅱ的一次逐批检查，抽样应在全检合格的产品中进行。3.2.3交收试验抽样项目的分组，顺序及其AQL值应按表1中的规定进行。342
下减造罗
QB/T3739-1999

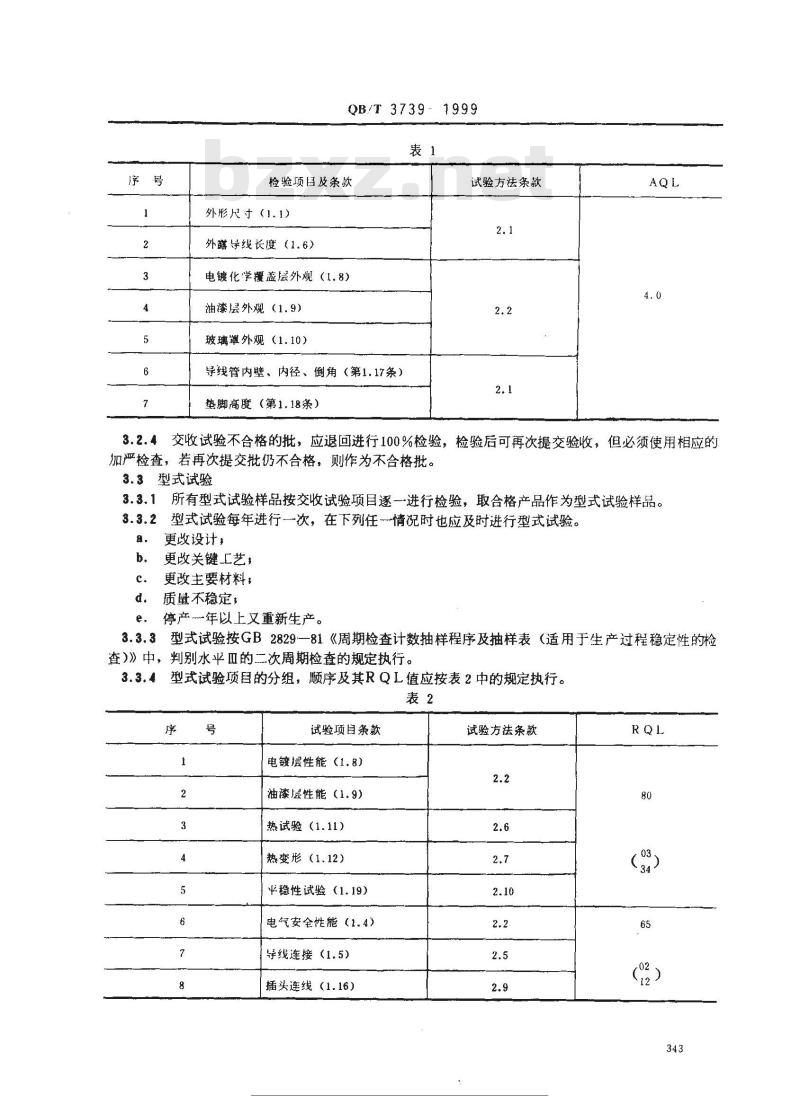

检验项目及条款
外形尺寸（1.1)
外露导线长度（1.6)
电镀化学覆盖层外观（1.8）
油漆层外观（1.9）
玻璃罩外观（1.10）
导线管内壁，内径、倒角（第1.17条）垫脚高度（第1.18条）
试验方法条款
交收试验不合格的批，应退回进行100%检验，检验后可再次提交验收，但必须使用相应的3.2.4
加严检查，若再次提交批仍不合格，则作为不合格批。3.3型式试验
所有型式试验样品按交收试验项目逐一进行检验，取合格产品作为型式试验样品。型式试验每年进行一次，在下列任一情况时也应及时进行型式试验。更改设计，
更改关键工艺；
更改主要材料，
质量不稳定，
停产年以上又重新生产。
型式试验按GB2829—81《周期检查计数抽样程序及抽样表（适用于生产过程稳定性的检判别水平Ⅱ的二次周期检查的规定执行。查)》中，
型式试验项目的分组，顺序及其RQL值应按表2中的规定执行。表2
试验项自条款
电镀层性能（1.8)
油漆层性能（1.9)
热试验（1.11)
热变形（1.12）
平稳性试验（1.19）
电气安全性能（1.4）
导线连接（1.5）
插头连线（1.16）
标兴理造网
试验方法条款
客标严行业免带下费
QB/T 3739-1999

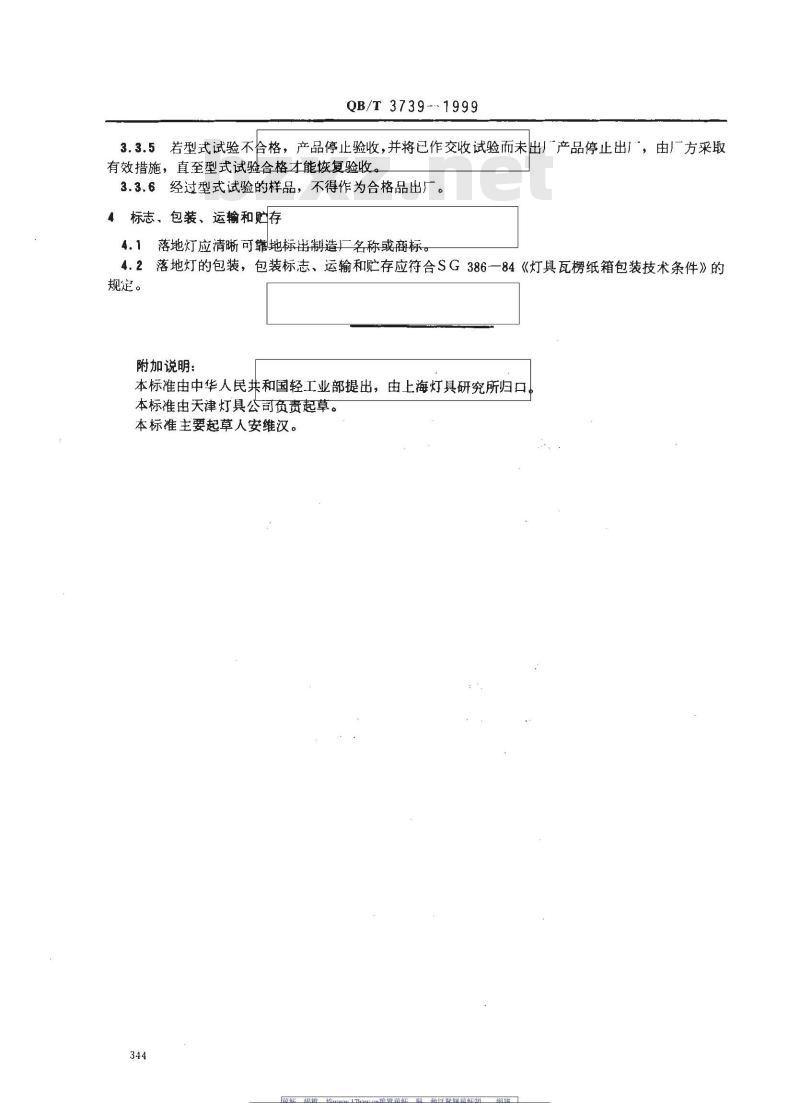

3.3.5若型式试验不合格，产品停止验收，并将已作交收试验而未出厂产品停止出，由厂方采取有效措施，直至型式试验合格才能恢复验收3.3.6经过型式试验的样品，不得作为合格品出厂。标志、包装、运输和存
4.1落地灯应清晰可靠地标出制造门名称或商标4.2落地灯的包装，包装标志、运输和贮存应符合SG386一84《灯具瓦楞纸箱包装技术条件》的规定。
附加说明：
本标准由中华人民共和国轻工业部提出，由上海灯具研究所归口本标准由天津灯具公司负责起草。本标准主要起草人安维汉。
